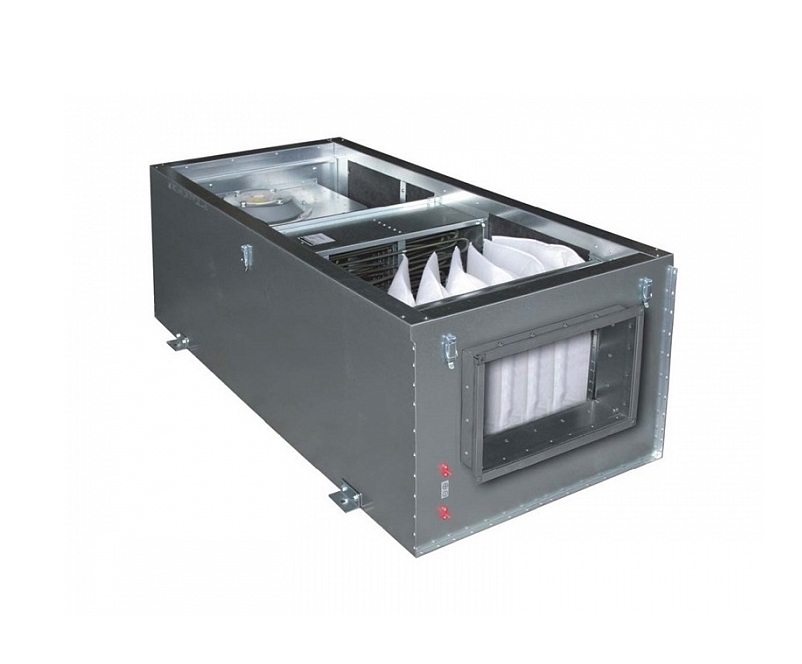

Вентиляционная установка Shuft CAU 4000/1-W VIM Приточная

Характеристики:

Описание

Вентиляционная установка CAU 4000/1-W VIM предназначена для работы в помещениях небольших площадей: офисах, магазинах, квартирах и т.д. Изготавливается в компактном звуко-, теплоизолированном (толщина изоляции 50 мм) корпусе из оцинкованной стали. Установку можно монтировать непосредственно в обслуживаемом помещении за подвесным потолком.

Конструкция

Установка CAU 4000/1-W VIM оснащена фильтром класса EU5, водяным нагревателем и вентилятором. Все вентиляторы оборудованы асинхронным двигателем с внешним ротором и уплотненными, не требующими обслуживания подшипниками, что увеличивает срок их службы. Защита двигателя вентилятора осуществляется встроенными термоконтактами. Поверхность теплообмена водяного нагревателя изготавливается из медно-алюминиевых труб механически расширенных на ребра в виде пластин. Пластины имеют волнистую форму, что позволяет увеличить поверхность теплообмена. Пайка калачей водяных воздухонагревателей осуществляется припоем с 5% содержанием серебра, что обеспечивает высокое качество паяных деталей обогревателя.

Дополнительно можно приобрести:

Воздушные клапана DCA, DR, обратные клапаны RSK, быстроразъемные хомуты FCC, однофазные плавные регуляторы скорости MTY, пятиступенчатые трансформаторы FSRE, FSRD, шумоглушители SRr, SCr, циркуляционный насос, 3-х ходовой вентиль, привод вентиля. Для приточных установок поставляются сменные фильтры. Установка может быть укомплектована либо комплексной системой, либо отдельными элементами автоматики. В комплексную систему входит щит автоматики (заказывается отдельно). Датчик защиты от заморозки поставляется отдельно. Отдельные элементы автоматики: регулятор температуры, канальный датчик температуры, контактный (или погружной) датчик температуры, термостат защиты от замерзания.

Преимущества приточной установки Shuft (Шафт) серии CAU W VIM:

• Минимальная высота установки;
• Прочный корпус из оцинкованной стали;
• Звуко-, теплоизоляция 50 мм из базальтовой минеральной ваты;
• Высокоэффективный вентилятор;
• Медно-алюминиевый водяной нагреватель;
• Установка оборудована фильтром EU5;
• Степень защиты IP 54

Монтаж

Приточная установка поставляется готовая к подключению. Монтаж установки может быть произведен только в горизонтальном положении, обеспечивающем отвод воздуха из гидравлического контура теплообменника. Необходимо предусматривать доступ для обслуживания установки.

Уход

Единственное требование - очистка. Рекомендуется проводить осмотр и чистку фильтра каждый месяц, осмотр вентилятора и чистку крыльчатки проводить каждые шесть месяцев.

Перед очисткой необходимо убедиться, что:

• Прекращена подача напряжения;
• Выключатель заблокирован;
• Крыльчатка вентилятора полностью остановилась;
• Нагреватель, двигатель и крыльчатка вентилятора полностью остыли.

При очистке установки следует помнить, что:

• Фильтр подлежит замене один раз в полгода;
• Для чистки крыльчатки ее требуется снять (вместе с электродвигателем);
• Чистить необходимо осторожно, чтоб не нарушить балансировку крыльчатки;
• Нельзя применять агрессивные химические вещества или очистители;
• Нельзя применять острые предметы и устройства, работающие под высоким давлением;
• Нельзя погружать двигатель в воду или другую жидкость.

Подшипники в случае повреждения подлежат замене.
