Описание
Противопожарная вентиляционная муфта ОГНЕЗА-ПМ(В)-П-02 с перфорированным корпусом применяется в вентиляционных каналах диаметром не более 130 мм (включительно).
Муфта ОГНЕЗА-ПМ(В) – огнезащитная противопожарная конструкция с пределом огнестойкости не менее EI 180. Предназначена для предотвращения распространения огня в узлах пересечения ограждающих строительных конструкций вентиляционными каналами, сформированными в том числе из полимерных материалов, с любой пространственной прокладкой (вертикальной, горизонтальной, диагональной).

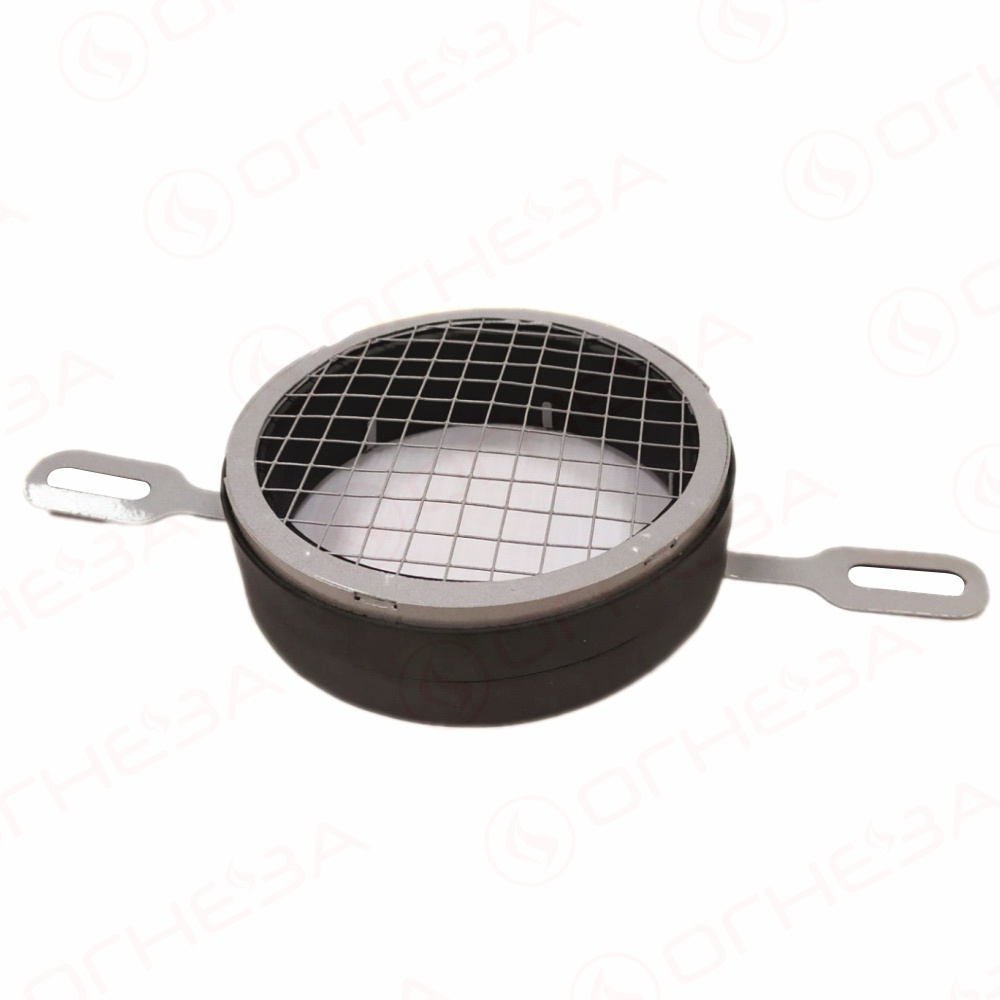

Муфта ОГНЕЗА-ПМ(В)-П-02 состоит из металлического неразъемного перфорированного корпуса с сеткой, терморасширяющегося вкладыша «ОГНЕЗА-ТРМ», термоуплотнительной ленты ОГНЕЗА-ЛТУ с внешней стороны и крепежных проушин.
Принцип действия муфты ОГНЕЗА-ПМ(В)-П-02 основан на способности огнезащитного материала к термическому расширению (вспучиванию) в десятки раз при резком росте температуры окружающей среды свыше 150 °С. При пожаре полимерная труба плавится. За счет бурного термического расширения огнезащитного материала образуется пенококс.
Установка муфты «ОГНЕЗА-ПМ(В)-П-02» производится при температуре от -50 °С до +60 °.
Монтаж муфт осуществляется с двух сторон вентиляционного канала.
1.Разогнуть крепежные проушины перпендикулярно корпусу муфты
2.Отрегулировать размер муфты по внутреннему диаметру вентиляционного канала
3.Установить муфту в вентиляционный канал корпусом внутрь
4.Наметить и просверлить крепежные отверстия
ВНИМАНИЕ: Для крепления использовать металлические дюбели
5.Закрепить муфту при помощи саморезов или анкеров
6.Загерметизировать противопожарным герметиком ОГНЕЗА-ВГ зазор между корпусом муфты и трубы, а также срез трубы
7.Повторить операции 1-6 с другой стороны вентиляционного канала
Перфорированный корпус муфты позволяет заполнять пенококсом все пространство вентиляционной проходки – внутри и снаружи муфты, замещая, в том числе оплавленную пластиковую трубу.
Противопожарный герметик ОГНЕЗА-ВГ выполняет роль гидроизолятора и полностью запечатывает край полимерной трубы, препятствуя распространению огня.
Область применения противопожарной вентиляционной муфты ОГНЕЗА-ПМ(В)
Противопожарная вентиляционная муфта ОГНЕЗА ПМ(В) устанавливается:
- жилые дома (в том числе жилые многоквартирные)
- больницы и поликлиники
- гостиницы и общежития
- аэропорты и вокзалы
- торговые центры
- промышленные предприятия и т.д.
