Описание
Противопожарная вентиляционная муфта с перфорированным корпусом применяется в вентиляционных каналах диаметром не более 130 мм
Муфта «ОГНЕЗА-ПМ(В)» – огнезащитная противопожарная конструкция с пределом огнестойкости не менее EI 180. Предназначена для предотвращения распространения огня в узлах пересечения ограждающих строительных конструкций вентиляционными каналами, сформированными в том числе из полимерных материалов, с любой пространственной прокладкой (вертикальной, горизонтальной, диагональной).

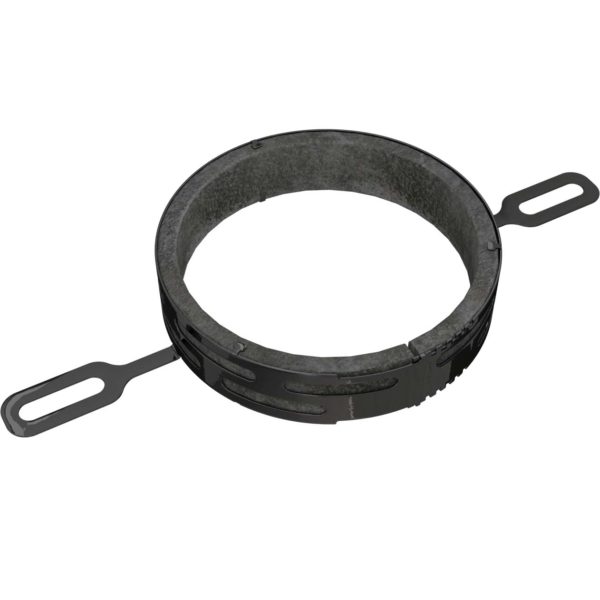

Муфта состоит из двух частей, а именно: 1-я часть – металлический корпус, окрашенный полимерной порошковой краской и крепежными проушинами. 2-я часть – вкладыш в виде ленты из негорючего терморасширяющегося резиноподобного материала «ОГНЕЗА-ТРМ», установленный внутри муфты.
Принцип действия муфты ОГНЕЗА-ПМ (В) основан на способности огнезащитного материала к термическому расширению (вспучиванию) в десятки раз при резком росте температуры окружающей среды свыше 150 °С. При пожаре полимерная труба плавится. За счет бурного термического расширения огнезащитного материала образуется пенококс.
Монтаж муфт осуществляется с двух сторон вентиляционного канала.
Установка муфты «ОГНЕЗА-ПМ(В)-П» производится при температуре от -50 °С до +60 °.
1. Разогнуть крепежные проушины перпендикулярно корпусу муфты Перфорированный корпус муфты позволяет заполнять пенококсом все пространство вентиляционной проходки – внутри и снаружи муфты, замещая в том числе оплавленную пластиковую трубу.
2. Отрегулировать размер муфты по внутреннему диаметру вентиляционного канала
3. Установить муфту в вентиляционный канал корпусом внутрь
4. Наметить и просверлить крепежные отверстия
5. Закрепить муфту при помощи саморезов или анкеров.
6. Загерметизировать противопожарным герметиком ОГНЕЗА-ВГ зазор между корпусом муфты и трубы, а также срез трубы
7. Повторить операции 1-6 с другой стороны вентиляционного канала ВНИМАНИЕ: Для крепления использовать металлические дюбели.
Противопожарный герметик ОГНЕЗА-ВГ выполняет роль гидроизолятора и полностью запечатывает край полимерной трубы, препятствуя распространению огня.
Область применения противопожарной вентиляционной муфты ОГНЕЗА-ПМ(В)
Противопожарная вентиляционная муфта ОГНЕЗА ПМ(В) устанавливается:
- жилые дома (в том числе жилые многоквартирные)
- больницы и поликлиники
- гостиницы и общежития
- аэропорты и вокзалы
- торговые центры
- промышленные предприятия и т.д.
