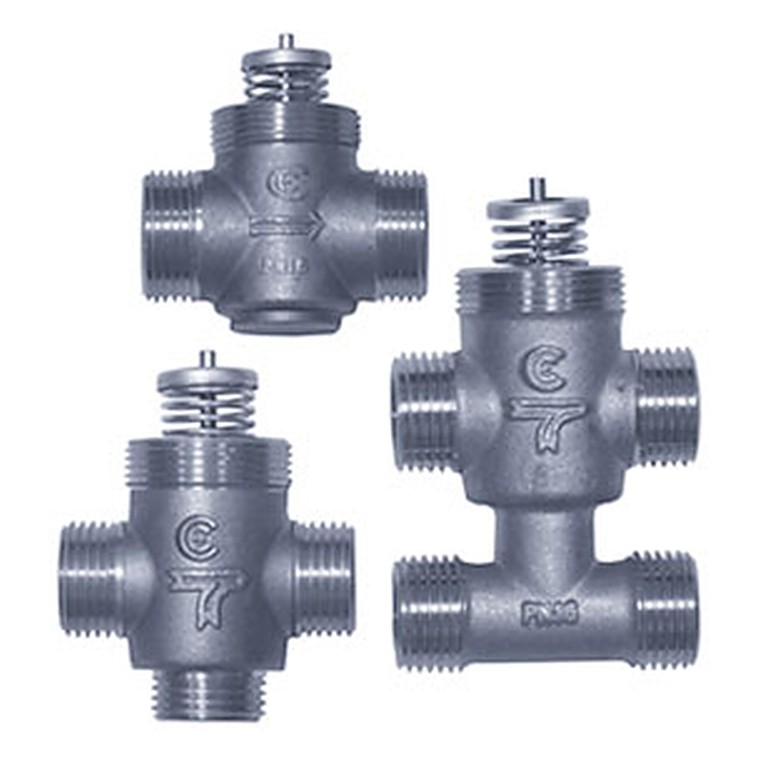

Регулирующие вентили типа 3MV

Регулирующие вентили типа 3MV

Вентили 2MV/3MV/4MV представляют собой серию 2/3/4-х ходовых регулирующих вентилей соответственно. 4-х ходовые вентили 4MV конструктивно выполнены в виде 3-х ходовых вентилей с байпасом. Вентили имеют резьбовое соединение. Они предназначены для регулирования расхода горячей или холодной воды в теплообменниках систем вентиляции, кондиционирования и отопления. Вентили 2MV/3MV/4MV выпускаются в диапазоне от K_VS = 1,6 с присоединительным диаметром ½” до K_VS=6 с присоединительным диаметром ¾”. Вентили 3MV/4MV могут быть использованы в качестве смесительного устройства. Регулирование у вентилей осуществляется возвратно поступательным перемещением штока. Они снабжены возвратной пружиной, обеспечивающей полное перекрывание потока жидкости при выключении управляющего сигнала. 3-х ходовой вентиль перекрывает расположенные один напротив другого проходные отверстия 2 и 1, когда шток находится в верхнем положении. В этом же положении штока вентиль открыт между отверстиями 3 и 1. Если шток находится в нижнем положении, трёхходовой вентиль полностью открыт между отверстиями 2 и 1 и закрыт между отверстиями 3 и 1. Вентили можно устанавливать в любом положении. В зависимости от типа используемого привода MSC/MLM вентили могут работать в режиме двухпозиционного или пропорционального (сигнал 0–10 В) регулирования.
