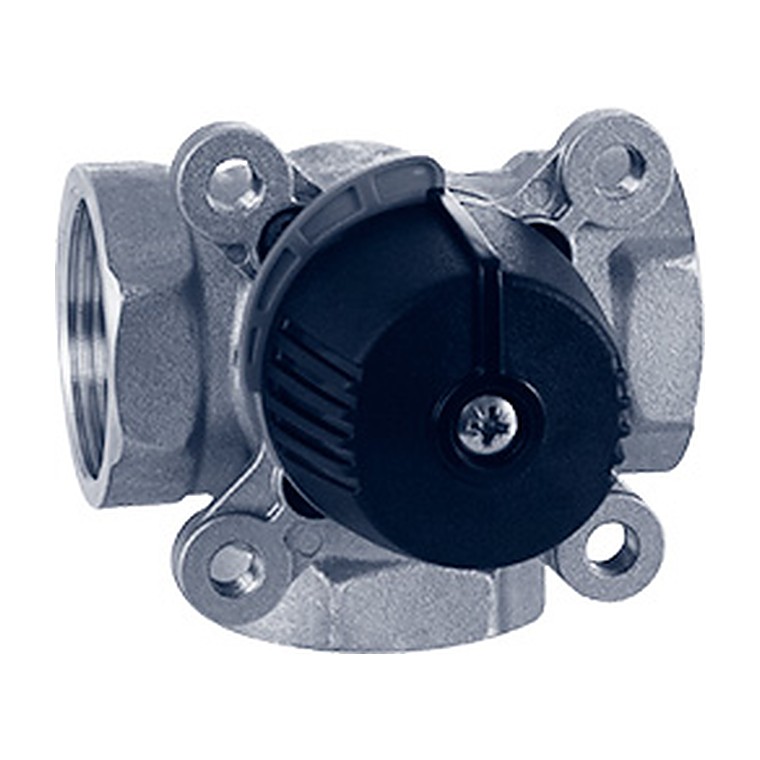

Регулирующие вентили 3DS

Регулирующие вентили 3DS

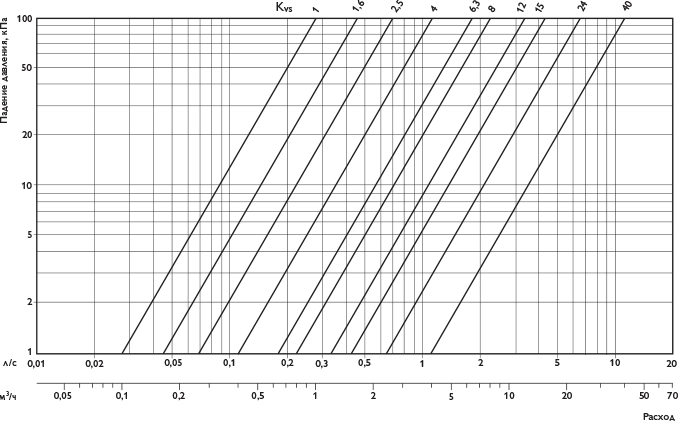

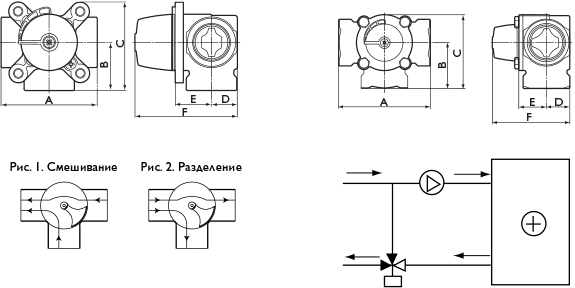

Трехходовые вентили 3DS предназначены для регулирования расхода горячей и холодной воды в теплообменниках систем вентиляции, кондиционирования и отопления. Вентили 3DS выпускаются в диапазоне от KVS = 1 с присоединительным диаметром 1/2" до KVS= 40 с присоединительным диаметром 2". В системах местного теплоснабжения с небольшим перепадом давления между подающей и обратной водой вентили могут быть использованы в качестве смесительного (см. рис. 1) или разделительного (см. рис. 2) устройства. В системах централизованного теплоснабжения вентили рекомендуется устанавливать в качестве разделительного (см. рис. 2) на линии обратной воды. Регулирование у вентилей осуществляется поворотом штока. В зависимости от типа используемого привода VAF.../VMF.../ADT…/ADM… (см. стр. 558, 563) вентили могут работать в режиме трехпозиционного или пропорционального (сигнал 0(2)–10 В) регулирования.
