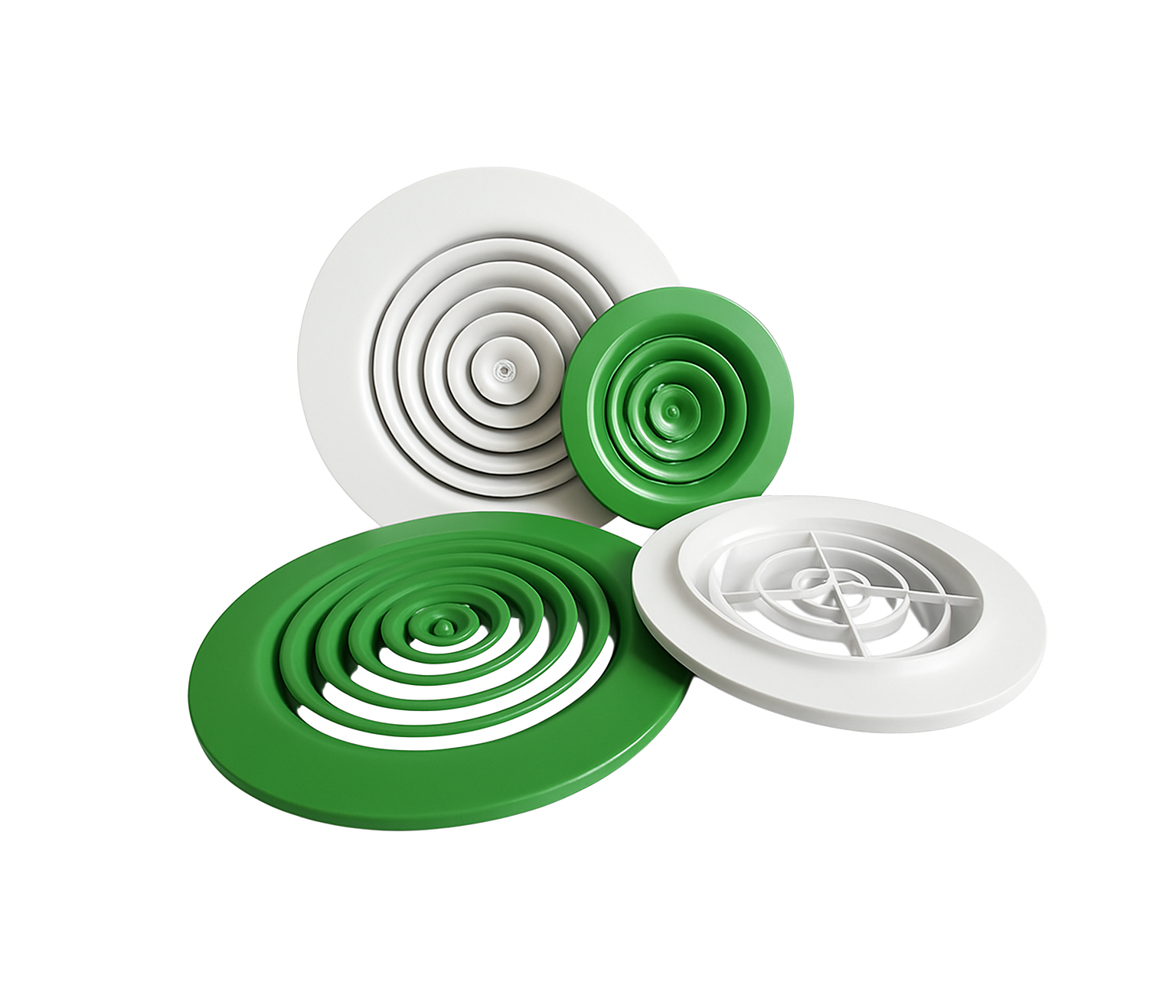

Веерный потолочный диффузор AKON
Круглый потолочный диффузор AKON используется в системе приточно-вытяжной вентиляции в помещениях различного назначения. Возможна комплектация камерой статического давления (КСД/КСР).
Корпус диффузора состоит из впускного конуса и веерной центральной части. Диффузоры AKON обладают высокой степенью эжекции, что делает возможной максимальную разницу температур для охлажденного воздуха ΔТ 12 °C.

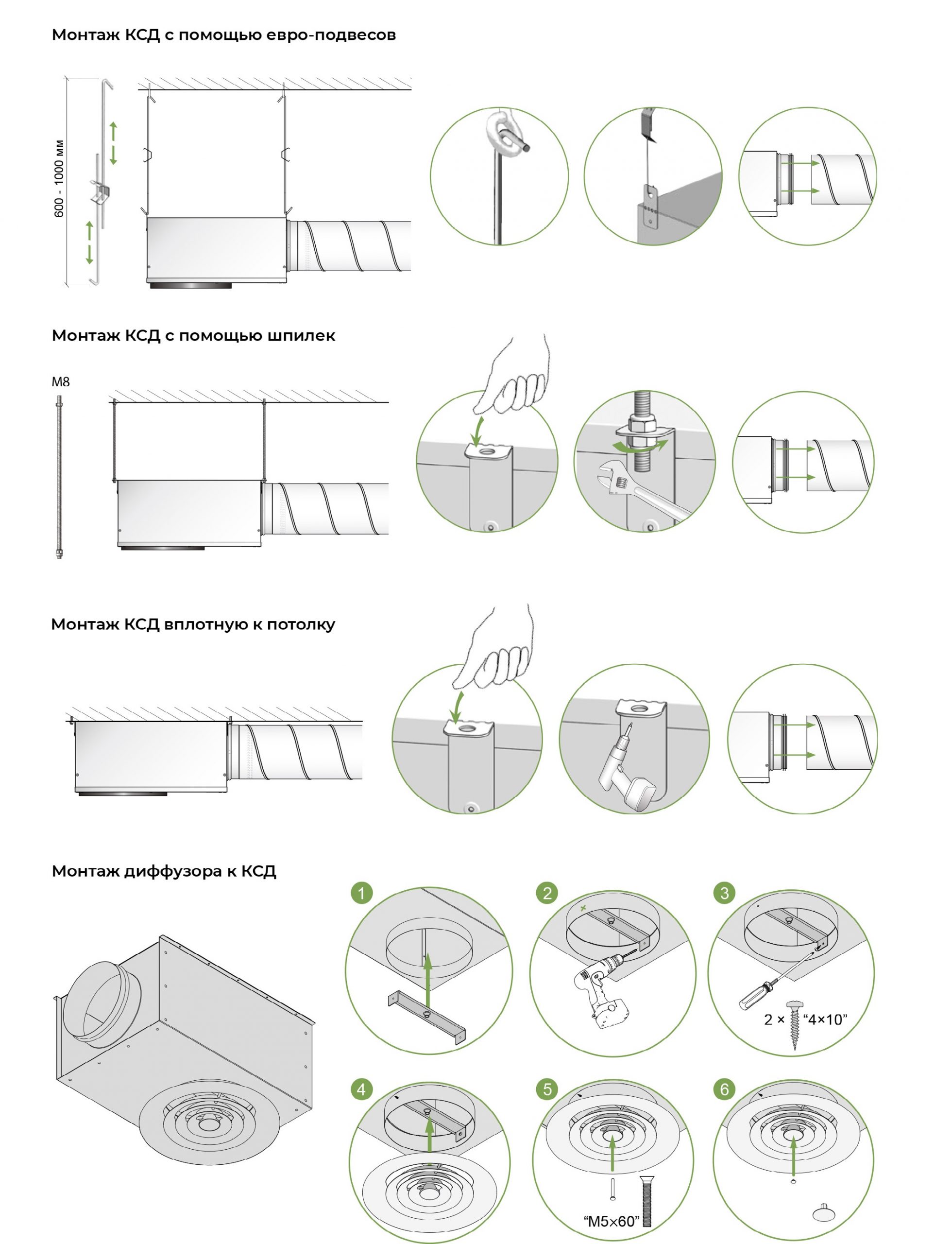

Диффузор устанавливается непосредственно в воздуховод или посредством камеры статического давления. Если монтаж производится к камере, то длина прямого воздуховода до камеры должна составлять не менее 4-х диаметров воздуховода.

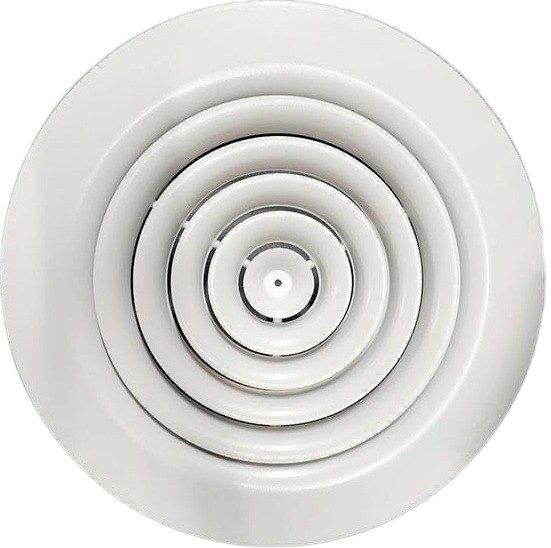

Внешняя сторона диффузора
Поставляется в следующих диаметрах: ø160, ø200 ø250, ø315, ø400, ø500.
Материал изготовления
- Диффузоры изготавливаются из оцинкованной листовой стали толщиной 0,9 мм
- По умолчанию покрываются полимерной порошковой краской белого цвета RAL 9016 матовый. По запросу возможна окраска в любой цвет по международной шкале RAL. Камера статического давления по умолчанию поставляется без покрытия. По запросу возможна окраска в любой цвет по международной шкале RAL как диффузора, так и камеры

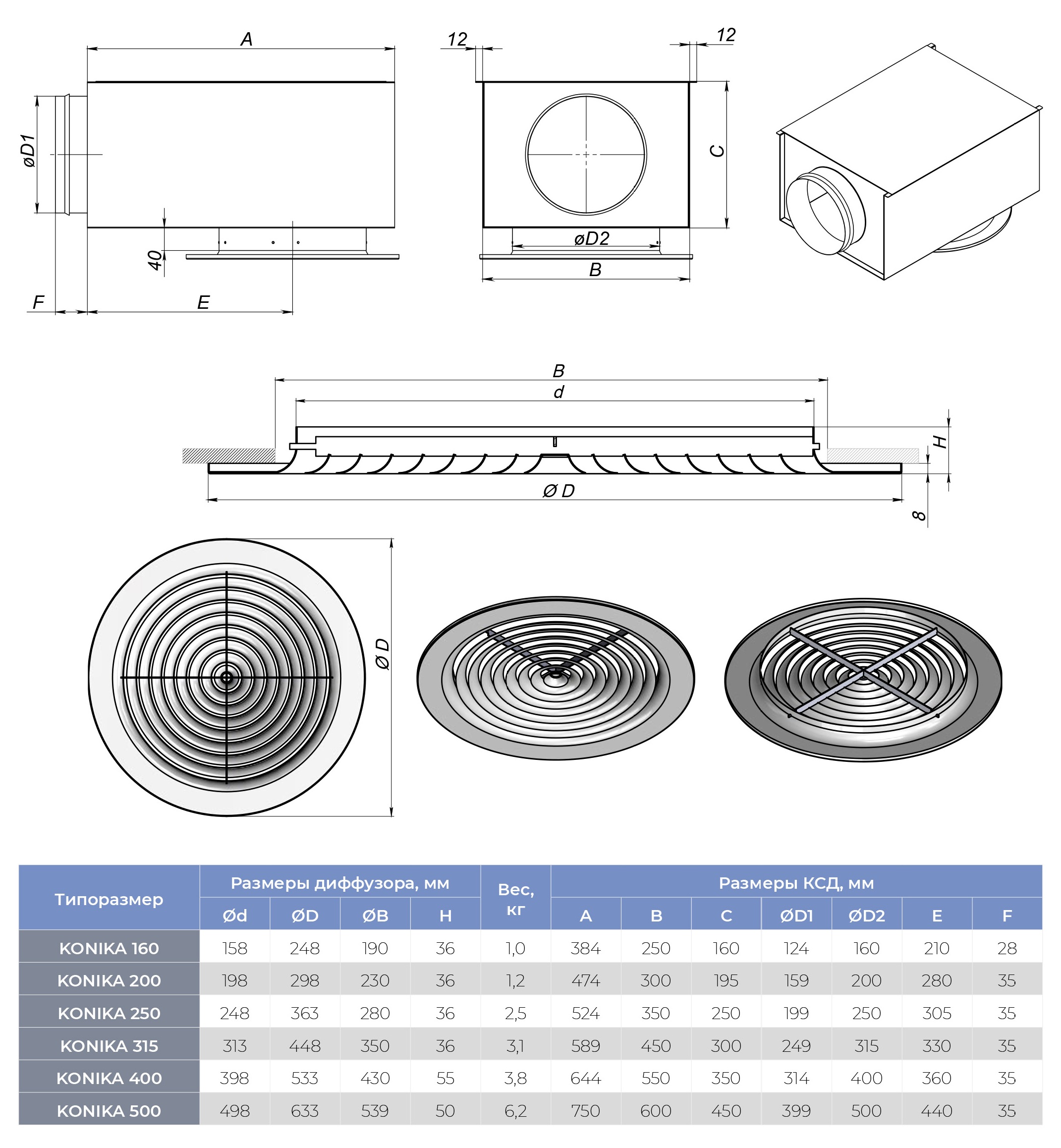

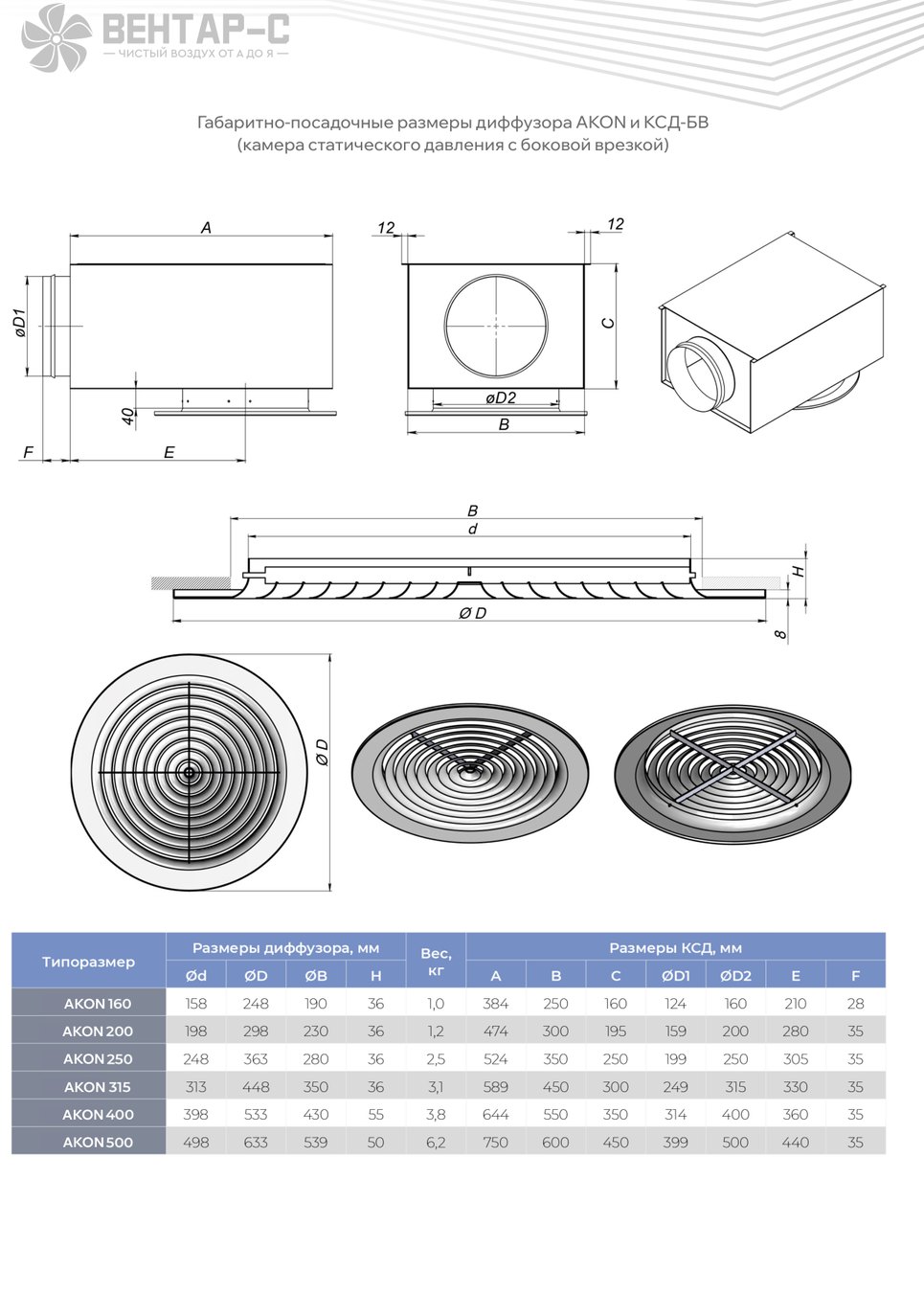

Габаритно-посадочные размеры диффузора AKON и КСД-БВ
(камера статического давления с боковой врезкой)

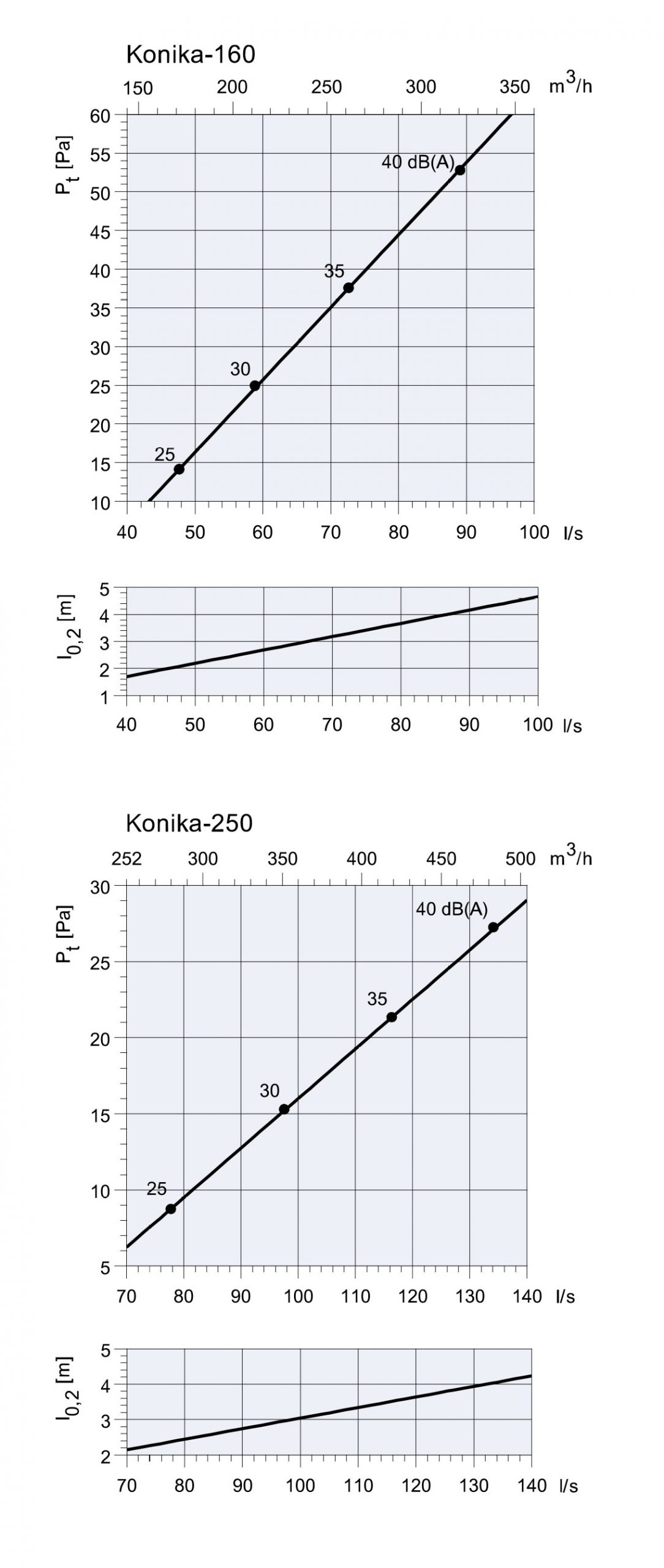

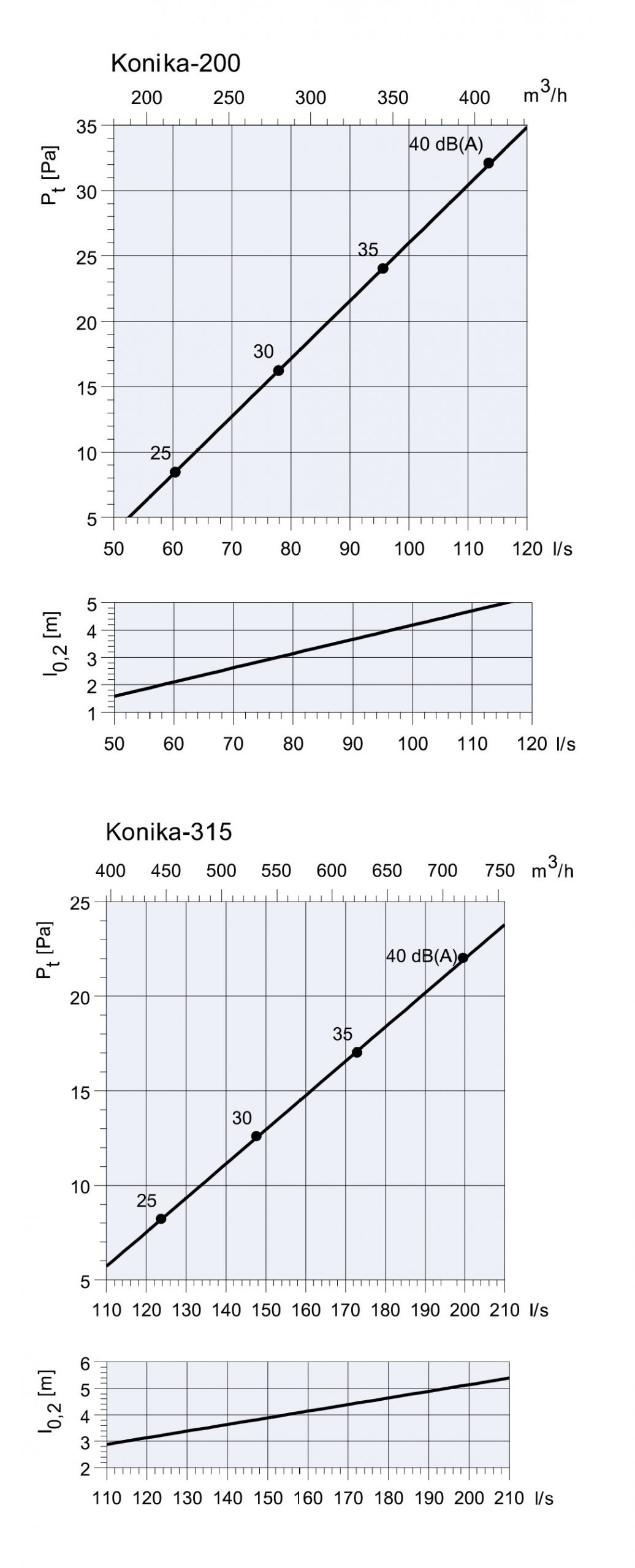

Аэродинамические характеристики диффузора AKON

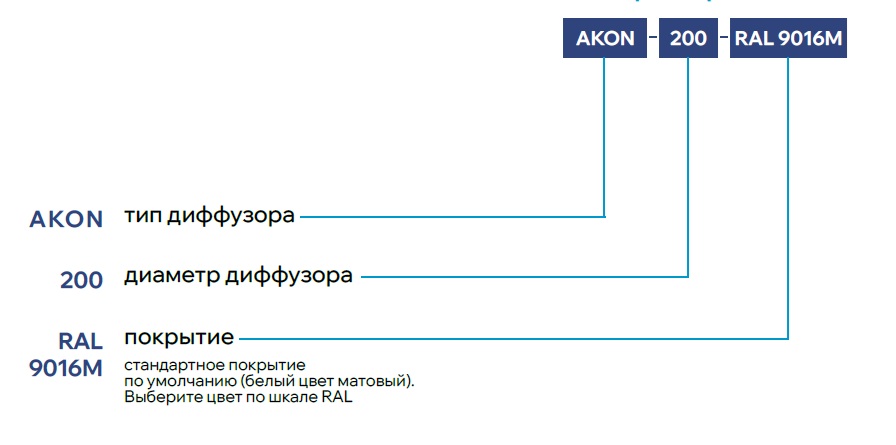

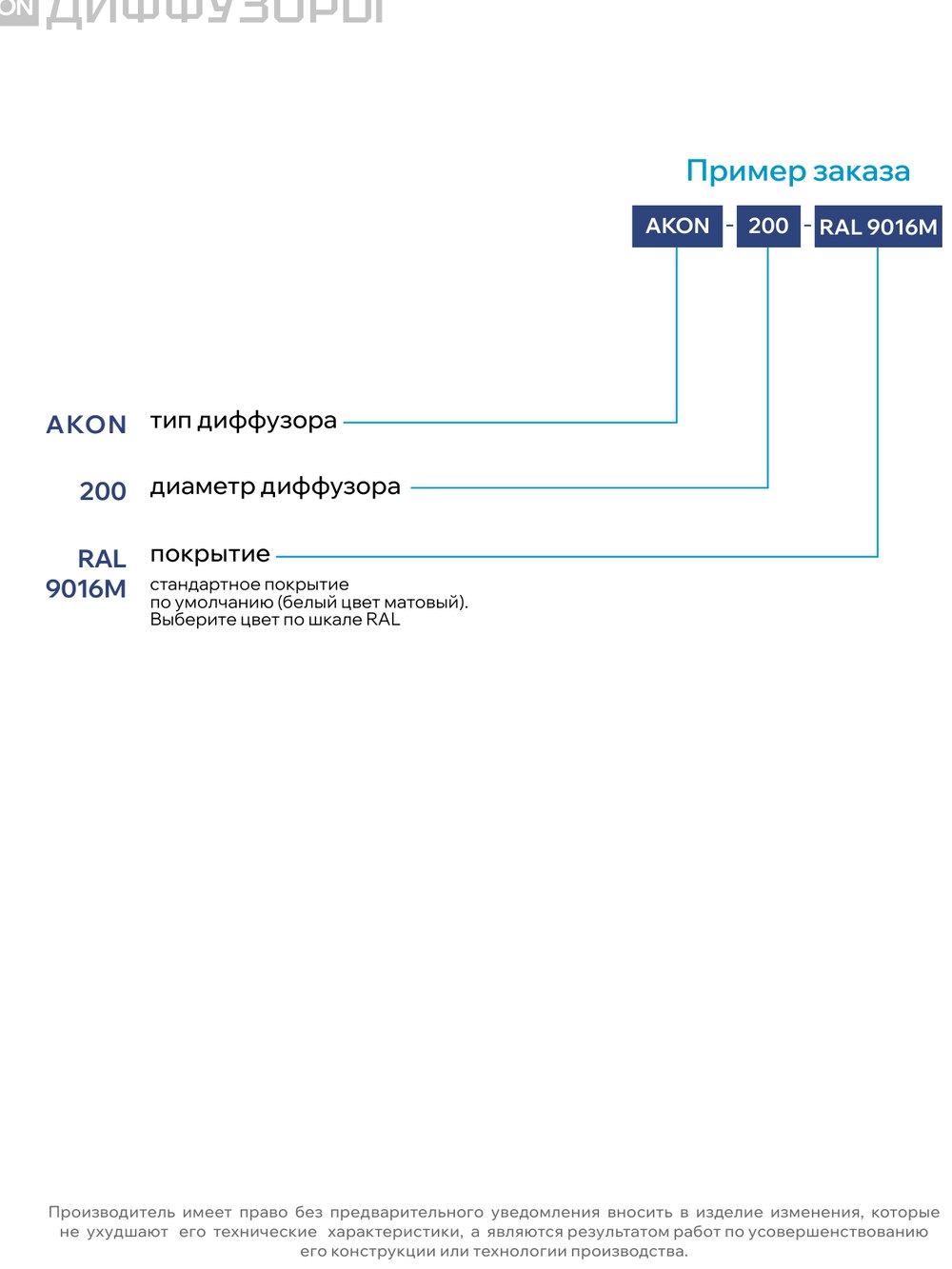

Пример заказа
Производитель имеет право без предварительного уведомления вносить в изделие изменения, которые не ухудшают его технические характеристики, а являются результатом работ по усовершенствованию его конструкции или технологии производства.
При заказе диффузора с камерой статического давления определяющими размерами являются размеры диффузора, поэтому в примере заказа не указываются. По требованию возможно изготовление КСД по чертежам заказчика.

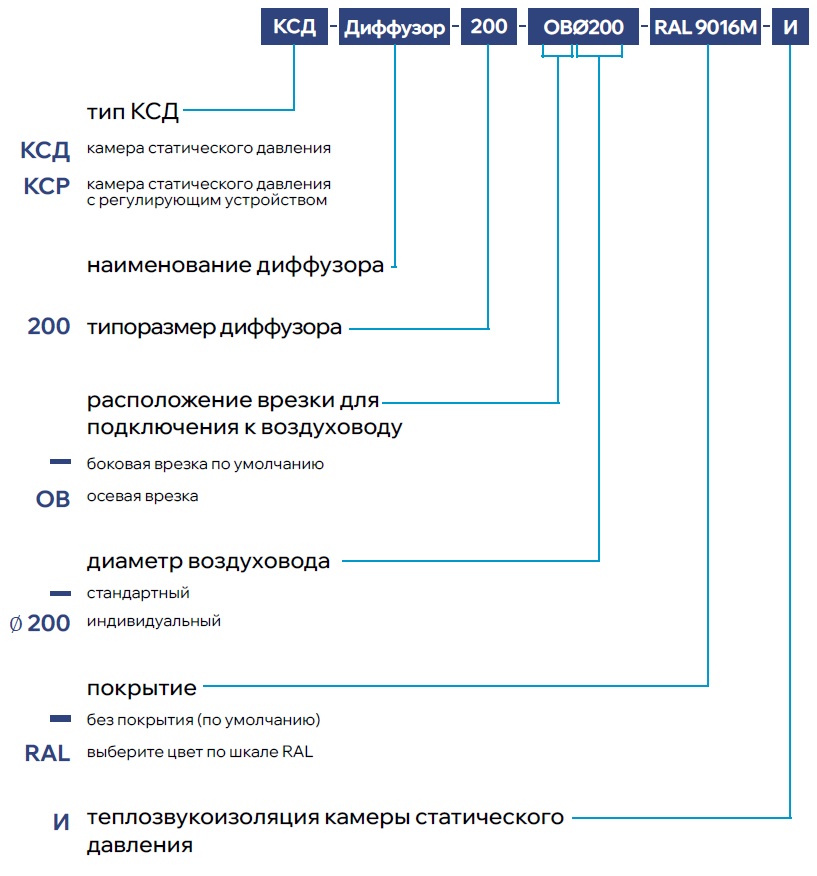

Пример заказа КСД к диффузору
