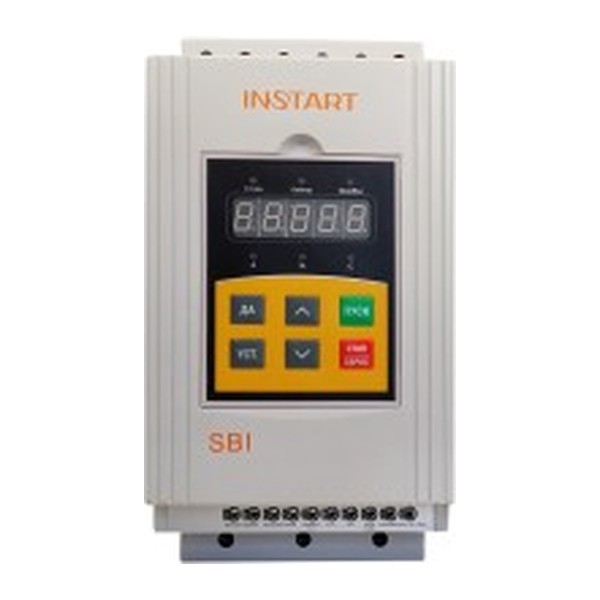

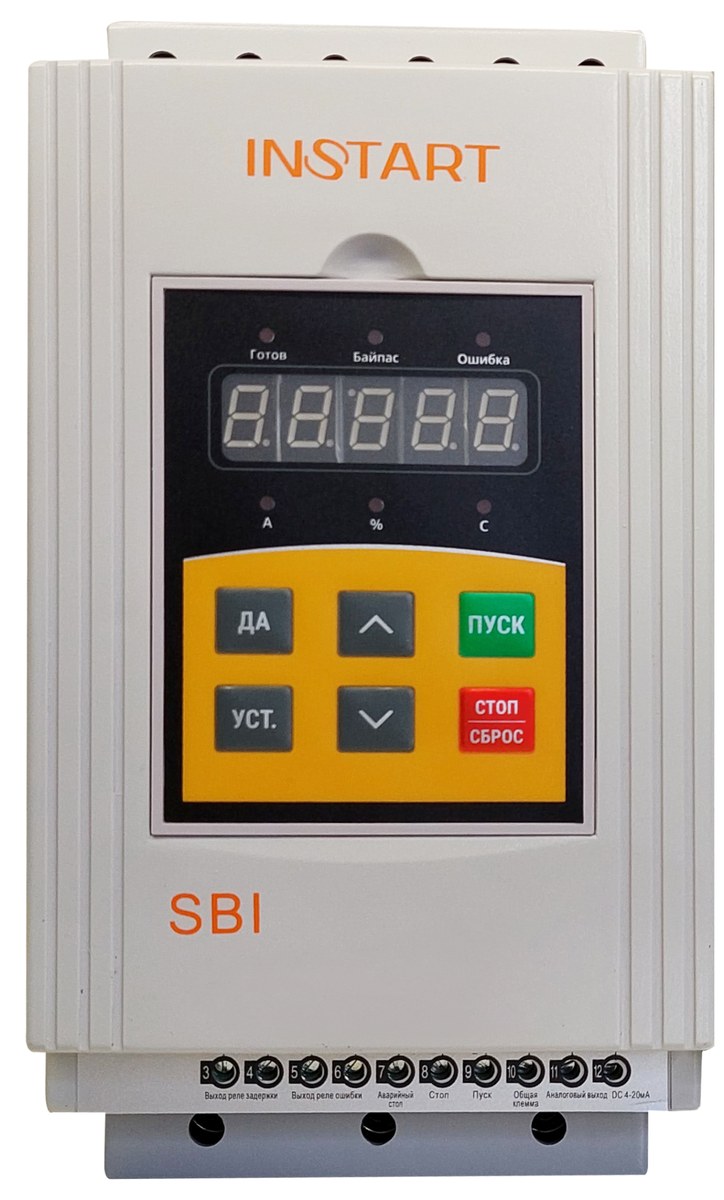

Устройство плавного пуска INSTART SBI-22/43-04

Устройство плавного пуска INSTART SBI-22/43-04 — устройство плавного пуска INSTART серии SBI (стандартная серия со встроенным байпасом 5,5–55 кВт). Мощность двигателя 22 кВт, питание 3×380 В, ток 43 А, степень защиты IP20. Оригинал завода INSTART (холдинг СЗЭМО, Санкт-Петербург), цена завода 34 010 ₽ с НДС, отгрузка со склада и доставка по России.

О серии SBI

Устройства плавного пуска INSTART серии SBI — стандартная серия общего применения со встроенным обводным контактором: максимально простое подключение двигателей 5,5–55 кВт и минимальные габариты шкафа.

Особенности

• Встроенный байпас — не нужен внешний контактор, меньше габариты
• 6 режимов пуска и 2 режима останова — контролируемый разгон и торможение
• Электронная защита двигателя — при пуске и в байпасном режиме
• Диапазон — 5,5–55 кВт, питание 3×380 В
• Съёмная панель и удлинительные кабели — вынос панели управления

Описание производителя

Устройства плавного пуска серии SBI управляют пусковым током и напряжением асинхронных короткозамкнутых электродвигателей.

Использование устройств INSTART обеспечивает контролируемый, безударный, плавный пуск, тем самым улучшая комплексную защиту электродвигателя.

Данная серия имеет встроенный обводный контактор, что позволяет упростить подключение и минимизировать время ввода в эксплуатацию.

Основные функции устройств плавного пуска серии SBI в стандартной комплектации:

• Управление пусковым током.
• Напряжение и ток изменяются плавно, без скачков.
• Процесс пуска оптимизирован, включая применения, где нагрузка меняется от пуска к пуску.
• Плавный останов, где момент инерции более 20%.
• Торможение для снижения времени останова.
• Автоматический перезапуск при возникновении ошибки или сбое питания.
• Встроенный сетевой протокол Modbus RTU.

Устройства плавного пуска INSTART применяются в различных областях промышленности, где необходим контролируемый пуск и останов двигателя. Данные устройства могут использоваться как в легких, так и в тяжелых условиях пуска.

Гарантия 2 года

Какую серию выбрать SSI или SBI?

серия SSI

Стандартная серия общего применения с внешним обводным контактором (не входит в комплект поставки)
Диапазон мощности: 5.5 - 600 кВт

УПП серии SSI предпочтительнее в случаях:

• Если УПП подключается к электродвигателю, который был установлен ранее и до это запускался прямым пуском. В этом случае задействуется имеющийся контактор.
• Если необходимо реализовать возможность как плавного пуска электродвигателя (с использованием УПП), так и прямого пуска двигателя через контактор.
• Если необходимо реализовать плавный пуск электродвигателя мощностью более 75 кВт.

серия SBI

Стандартная серия общего применения со встроенным обводным контактором
Диапазон мощности: 5.5 - 55 кВт

УПП серии SBI предпочтительнее в случаях:

• Если с помощью серии производится первичное подключение электродвигателя с нуля. В этом случае наличие встроенного обводного контактора максимально упросит процесс подключения.
• Если габариты являются критически важным параметром. Использование УПП со встроенным обводным контактором позволяет минимизировать требуемые габаритные размеры.

Система обозначения

1. Серия
2. Мощность, кВт
3. Ток, А
4. Входное напряжение, В

4: 3 ~ 400 (380) B, 50/60 Гц
6: 3 ~ 690 (660) B, 50/60 Гц

5. Платы расширения (опция для УПП серии SNI)
6. Дополнительное защитное покрытие плат лаком
7. Защитное покрытие плат компаундом

Схема подключения

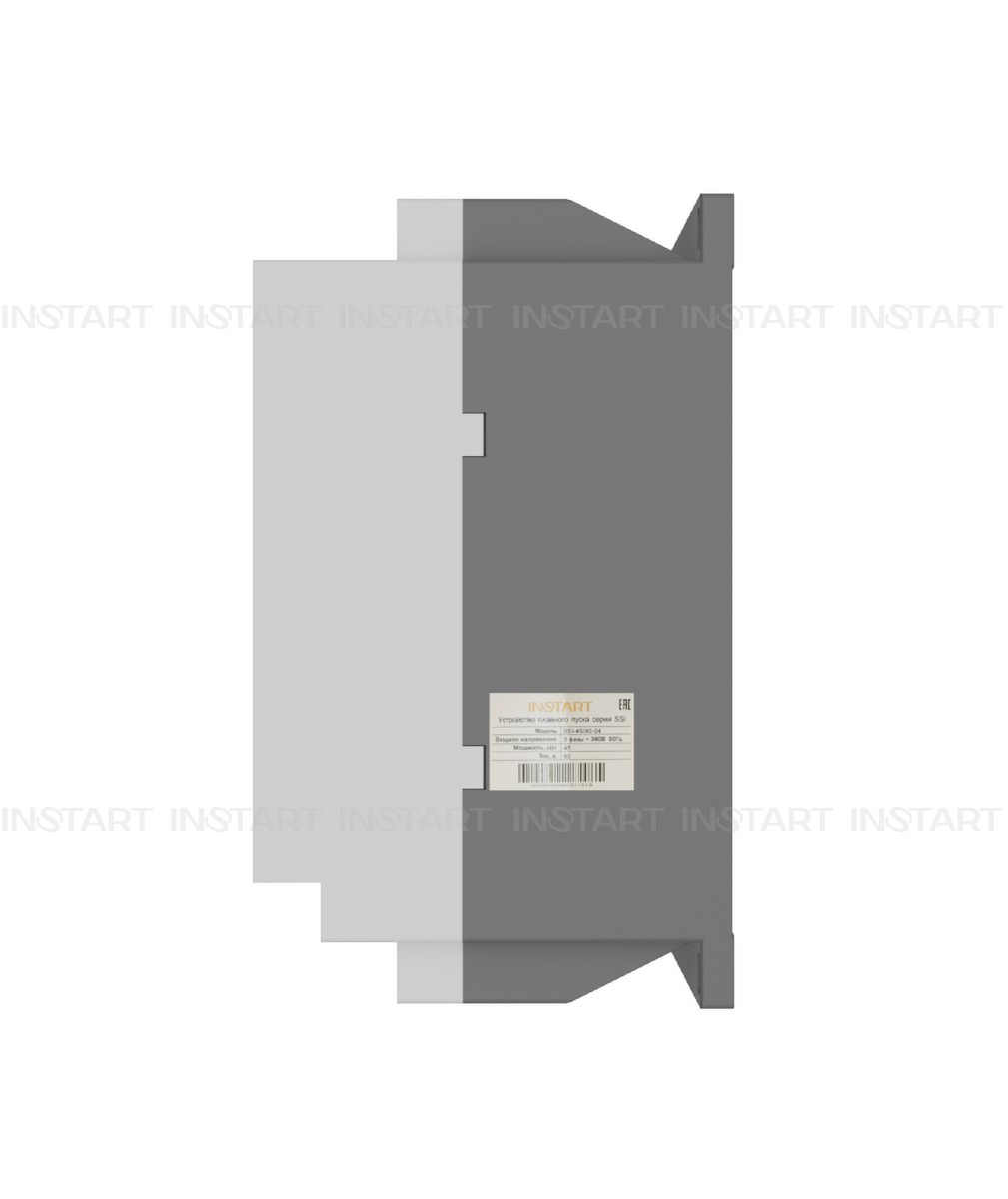

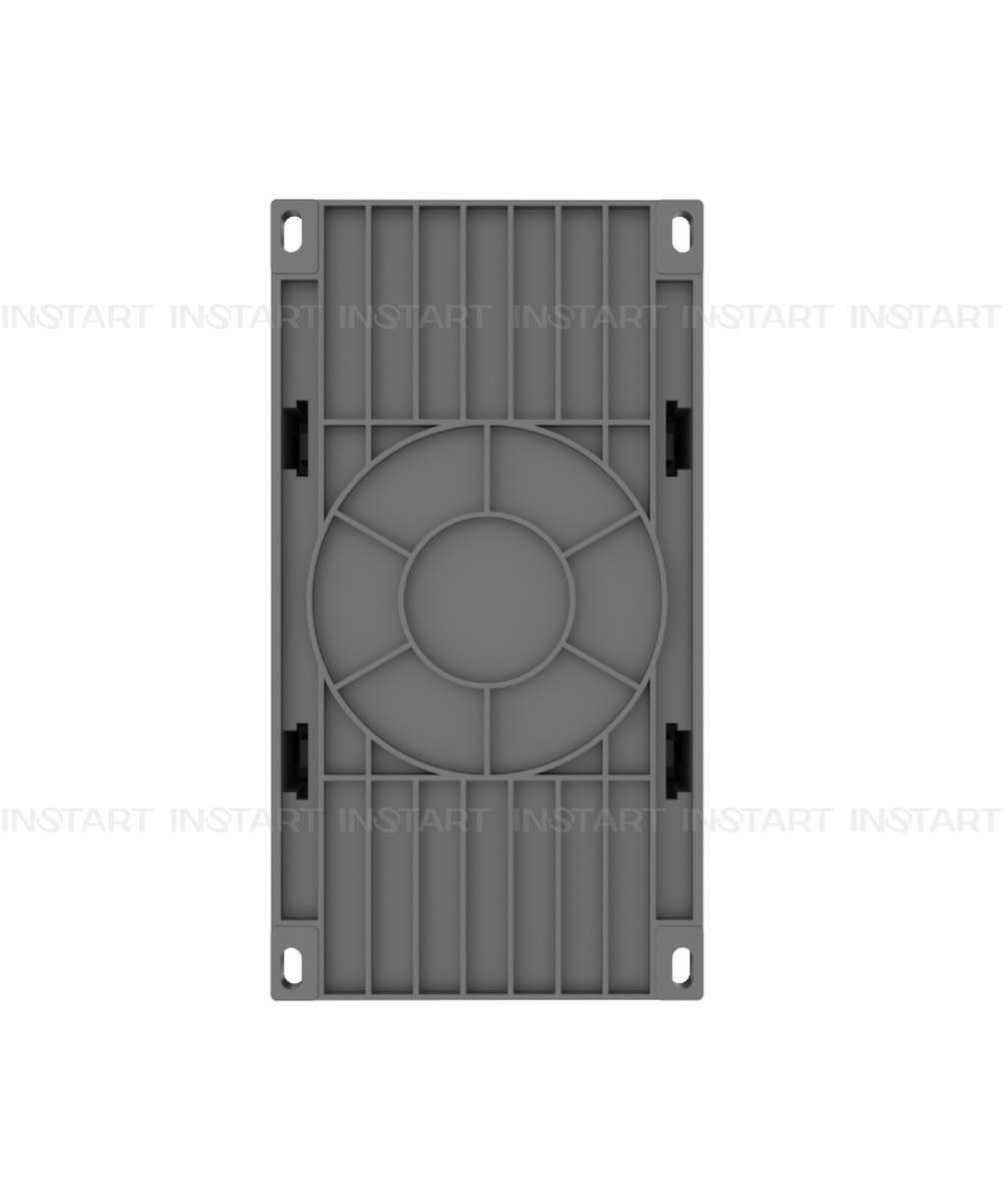

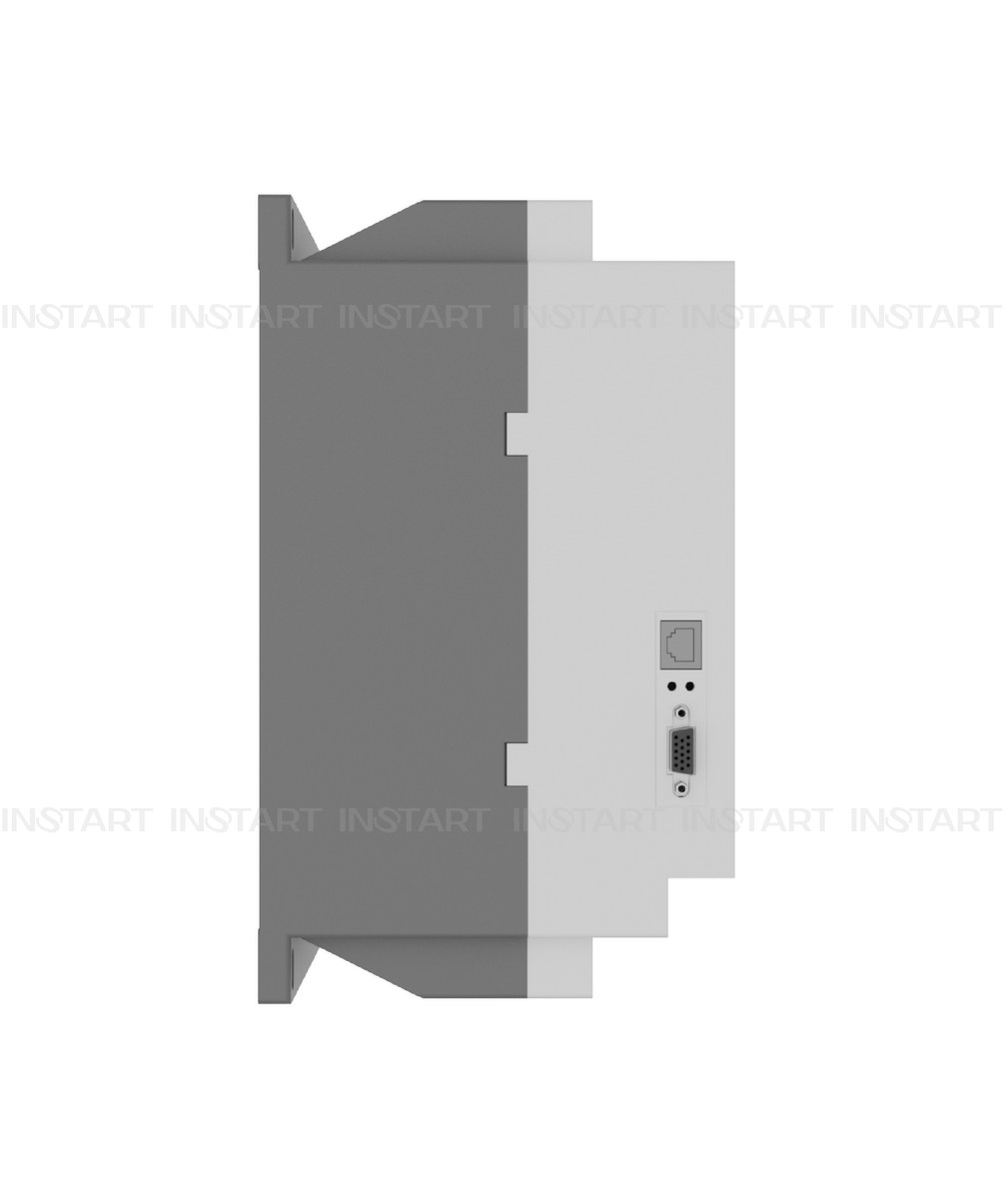

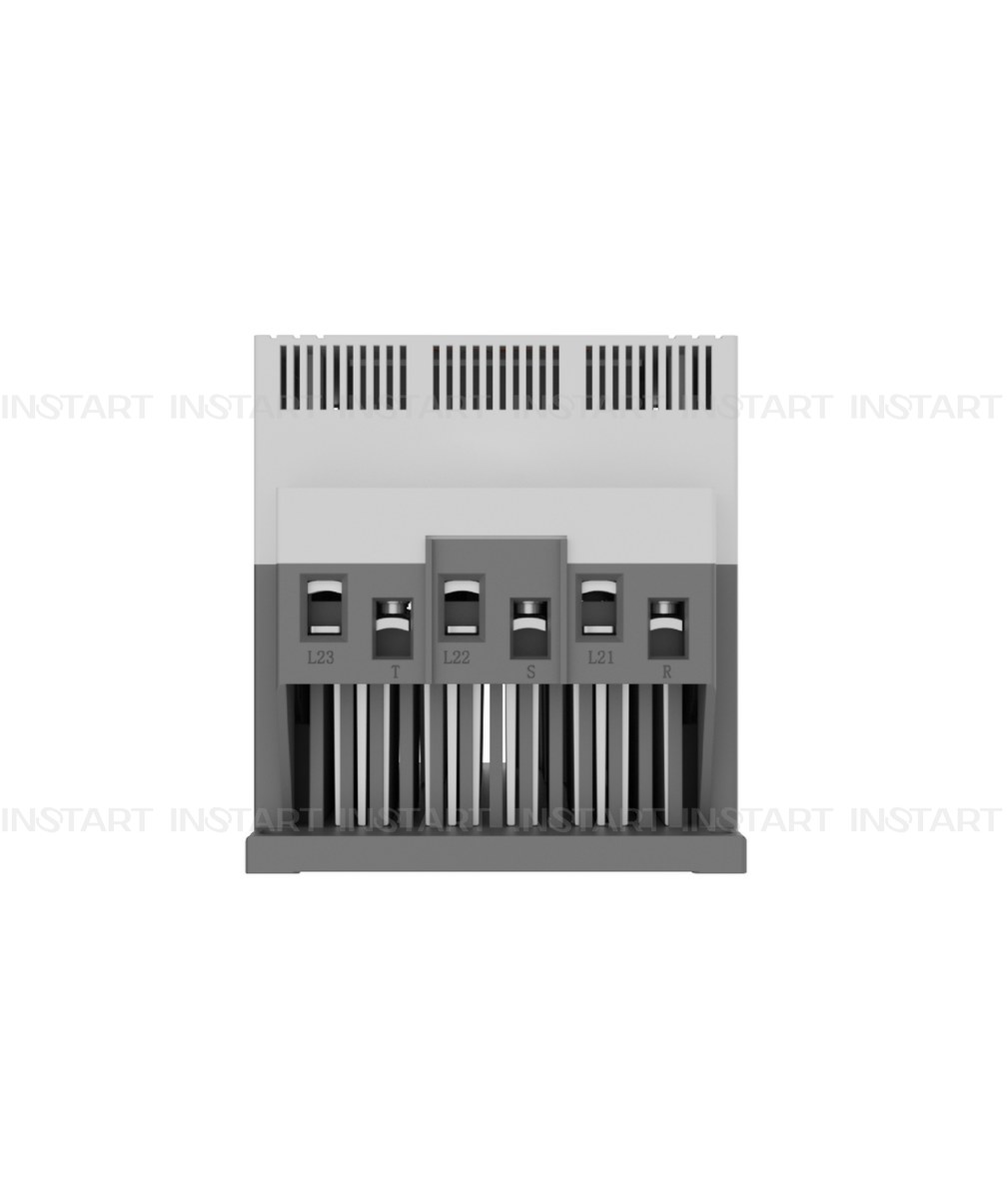

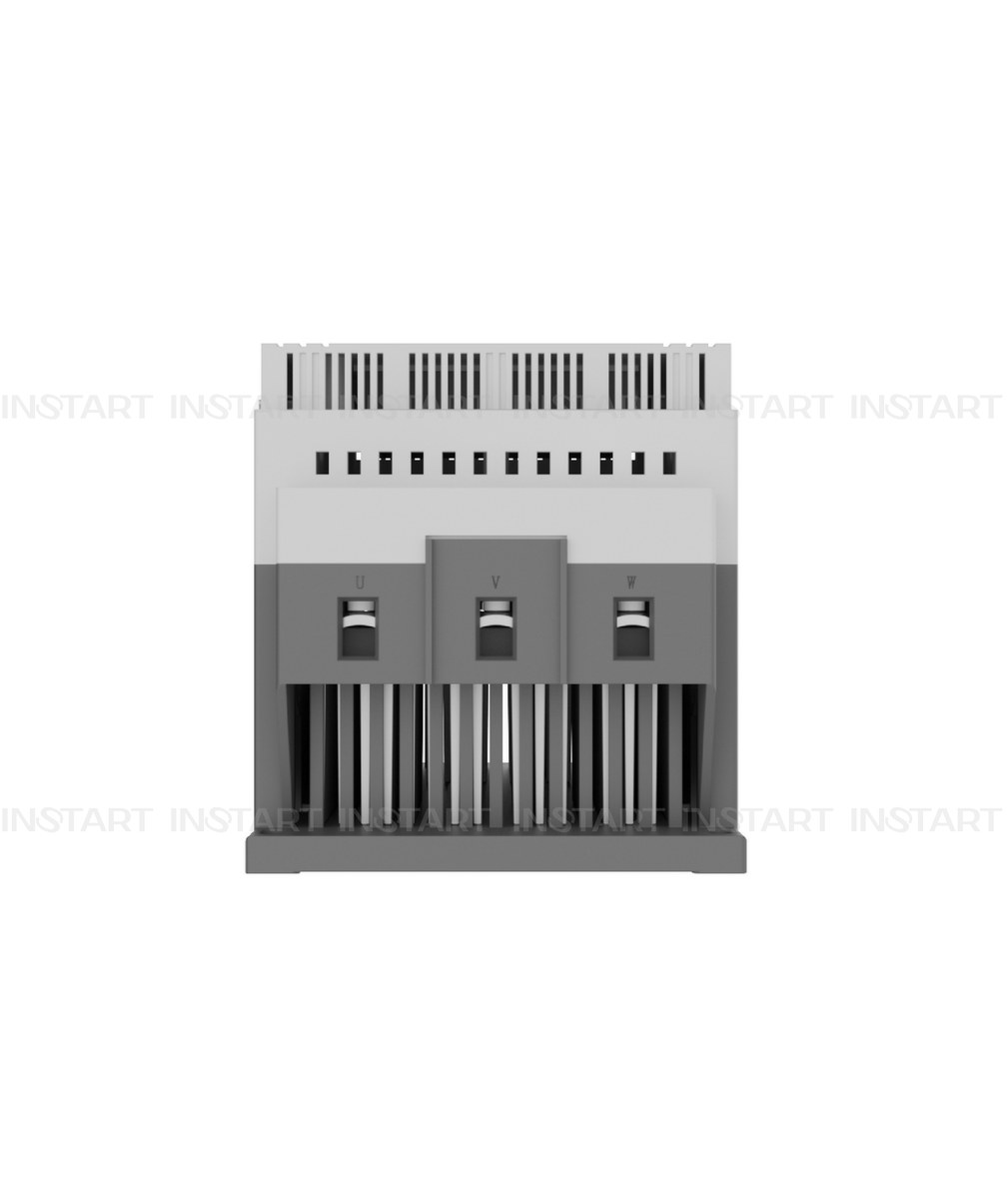

Массогабаритные характеристики

Массогабаритные характеристики устройств плавного пуска могут отличаться в зависимости от партии выпуска.

Характеристики

Где применяется

• насосы и вентиляторы
• компрессоры и конвейеры
• первичное подключение двигателя «с нуля»

Как подобрать

• Мощность и ток УПП — по номиналу двигателя с запасом на тяжёлый пуск.
• Байпас: встроенный (SBI, SBIM, SBIP, SNI) — проще монтаж; внешний (SSI, SSIP) — при существующем контакторе и мощности свыше 75 кВт.
• Мониторинг: SSIP/SBIP — пофазный контроль и PTC; SNI — часы реального времени, Profibus и 660 В.
• Пульт ПУ и выносная панель — для управления по месту.
