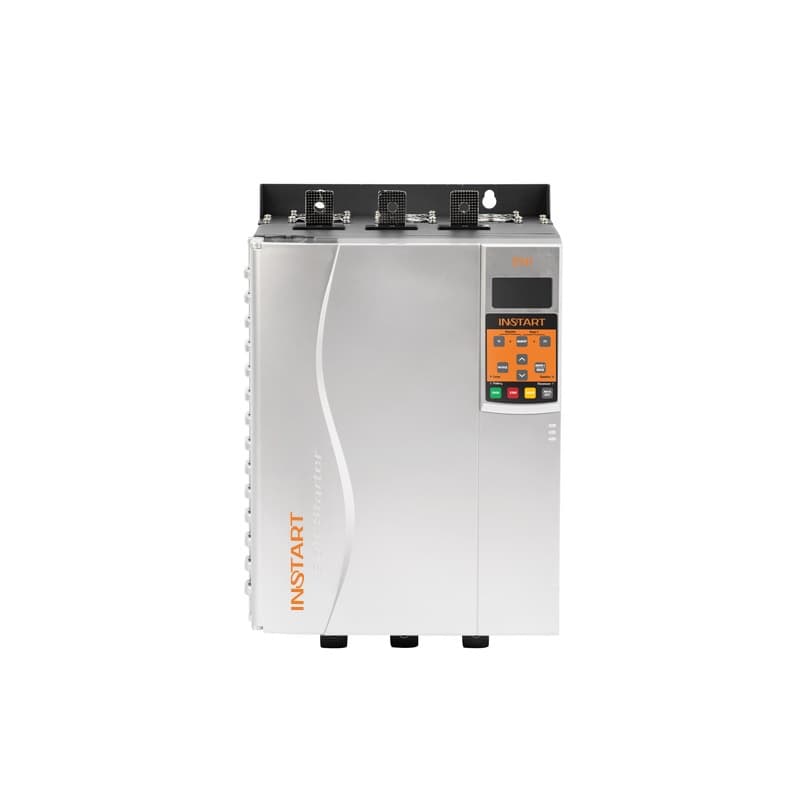

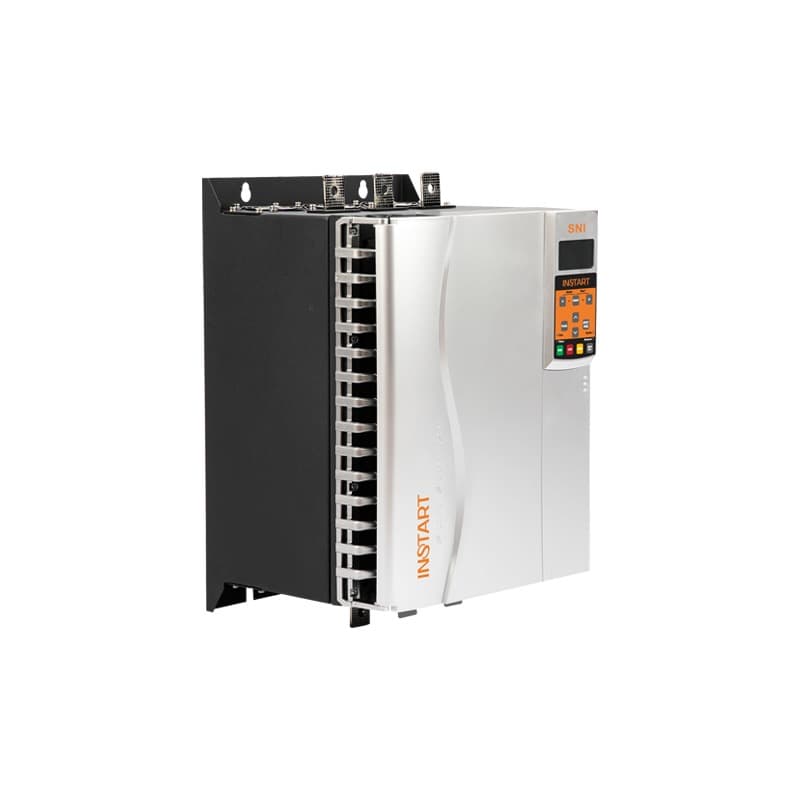

Устройства плавного пуска SNI – это новая серия в линейке INSTART со встроенным обводным контактором (байпас). Предназначены для плавного запуска асинхронных электродвигателей с короткозамкнутым ротором путем постепенного повышения напряжения на статоре двигателя. Устройства оснащены всеми необходимыми функциями для эффективного управления и защиты электродвигателей. Силовая часть устройства выполнена на тиристорах, установленных на каждой фазе, система управления – цифровая, микропроцессорная.
Преимущества устройств плавного пуска INSTART серии SNI
ГРАФИЧЕСКАЯ ПАНЕЛЬ (LCD)
Русскоязычная графическая панель для удобного ввода параметров и мониторинга требуемой информации позволяет отслеживать несколько параметров одновременно
ТИРИСТОРНОЕ УПРАВЛЕНИЕ ПО ТРЕМ ФАЗАМ
Устройства плавного пуска SNI имеют возможность подключения как «в линию», так и «внутри треугольника»
РАСШИРЕННЫЕ ФУНКЦИОНАЛЬНЫЕВОЗМОЖНОСТИ:
• контролируемый запуск/останов электродвигателя в 3 основных режимах;
• электронная защита электродвигателя как в процессе запуска, так и при работе в байпасном режиме;
• встроенный байпас во всем диапазоне мощностей;
• расширенное количество программируемых входов/ выходов
СЕТЕВОЙ ПРОТОКОЛ
Возможность дистанционного управления с помощью встроенного сетевого протокола Modbus, а также опционально подключаемого протокола Profibus, доступного при помощи плат расширения SNI-DP-B и SNI-DP-S. Данные протоколы облегчают внедрение в различные системы управления и мониторинга.
МОДИФИЦИРОВАННАЯ СИСТЕМАЗАЩИТНЫХ ФУНКЦИЙ
Большой выбор настраиваемых защит электродвигателя – защита от холостого хода, перегрузки, асимметрии фаз, защита электродвигателя от перегрева по датчику температуры и пр.
БЕСПЕРЕБОЙНОЕ ПИТАНИЕ
Независимое питание управляющей части УПП
ЧАСЫ РЕАЛЬНОГО ВРЕМЕНИ
Позволяют запрограммировать расписание работы УПП и записывать все события в памяти устройства
Гарантия 2 года
Система обозначения
- Серия
- Мощность, кВт
- Ток, А
- Входное напряжение, В
3 ~ 400 (380) B, 50/60 Гц
3 ~ 690 (660) B, 50/60 Гц - Платы расширения (опция для УПП серии SNI)
- Дополнительное защитное покрытие плат лаком
- Защитное покрытие плат компаундом
Схема подключения устройств плавного пуска серии SNI
- Схема подключения силовой части и клемм управления
- Подключение «в линию» к электродвигателю УПП со встроенным байпасом
- Подключение «внутри треугольника» к электродвигателю УПП со встроенным байпасом
Массогабаритные характеристики устройств плавного пуска серии SNI
–
| Модель | Габаритные размеры,мм | |||
| Вес (нетто),кг | Ш | В | Г | |
| SNI-5.5/13-04 | 5,2 | 160 | 305 | 216 |
| SNI-7.5/17-04 | 5,2 | 160 | 305 | 216 |
| SNI-11/23-04 | 5,2 | 160 | 305 | 216 |
| SNI-15/30-04 | 5,2 | 160 | 305 | 216 |
| SNI-18.5/37-04 | 5,2 | 160 | 305 | 216 |
| SNI-22/43-04 | 5,2 | 160 | 305 | 216 |
| SNI-30/60-04 | 5,2 | 160 | 305 | 216 |
| SNI-37/76-04 | 5,2 | 160 | 305 | 216 |
| SNI-45/97-04 | 5,2 | 160 | 305 | 216 |
| SNI-55/105-04 | 5,2 | 160 | 305 | 216 |
| SNI-75/145-04 | 17,5 | 282 | 422 | 268 |
| SNI-90/170-04 | 17,5 | 282 | 422 | 268 |
| SNI-115/220-04 | 17,5 | 282 | 422 | 268 |
| SNI-132/255-04 | 35,5 | 445 | 615 | 287 |
| SNI-160/320-04 | 35,5 | 445 | 615 | 287 |
| SNI-185/360-04 | 35,5 | 445 | 615 | 287 |
| SNI-200/380-04 | 35,5 | 445 | 615 | 287 |
| SNI-220/435-04 | 35,5 | 445 | 615 | 287 |
| SNI-250/500-04 | 35,5 | 445 | 615 | 287 |
| SNI-280/580-04 | 35,5 | 445 | 615 | 287 |
| SNI-320/630-04 | 35,5 | 445 | 615 | 287 |
| SNI-350/700-04 | 35,5 | 445 | 615 | 287 |
| SNI-400/820-04 | 35,5 | 445 | 615 | 287 |
| SNI-450/920-04 | 65 | 602 | 830 | 395 |
| SNI-500/1000-04 | 65 | 602 | 830 | 395 |
| SNI-600/1200-04 | 65 | 602 | 830 | 395 |
| SNI-700/1410-04 | 65 | 602 | 830 | 395 |
| SNI-800/1600-04 | 65 | 602 | 830 | 395 |
| Модель | Габаритные размеры,мм | |||
| Вес (нетто),кг | Ш | В | Г | |
| SNI-5.5/13-06 | 5,2 | 160 | 305 | 216 |
| SNI-7.5/13-06 | 5,2 | 160 | 305 | 216 |
| SNI-11/13-06 | 5,2 | 160 | 305 | 216 |
| SNI-15/17-06 | 5,2 | 160 | 305 | 216 |
| SNI-18.5/23-06 | 5,2 | 160 | 305 | 216 |
| SNI-22/30-06 | 5,2 | 160 | 305 | 216 |
| SNI-30/37-06 | 5,2 | 160 | 305 | 216 |
| SNI-37/43-06 | 5,2 | 160 | 305 | 216 |
| SNI-45/53-06 | 5,2 | 160 | 305 | 216 |
| SNI-55/76-06 | 5,2 | 160 | 305 | 216 |
| SNI-75/97-06 | 5,2 | 160 | 305 | 216 |
| SNI-90/105-06 | 5,2 | 160 | 305 | 216 |
| SNI-115/145-06 | 17,5 | 282 | 422 | 268 |
| SNI-132/170-06 | 17,5 | 282 | 422 | 268 |
| SNI-160/200-06 | 17,5 | 282 | 422 | 268 |
| SNI-185/220-06 | 17,5 | 282 | 422 | 268 |
| SNI-200/255-06 | 35,5 | 445 | 615 | 287 |
| SNI-220/280-06 | 35,5 | 445 | 615 | 287 |
| SNI-250/320-06 | 35,5 | 445 | 615 | 287 |
| SNI-280/350-06 | 35,5 | 445 | 615 | 287 |
| SNI-320/360-06 | 35,5 | 445 | 615 | 287 |
| SNI-350/425-06 | 35,5 | 445 | 615 | 287 |
| SNI-400/500-06 | 35,5 | 445 | 615 | 287 |
| SNI-450/580-06 | 35,5 | 445 | 615 | 287 |
| SNI-500/630-06 | 35,5 | 445 | 615 | 287 |
| SNI-600/700-06 | 35,5 | 445 | 615 | 287 |
| SNI-700/820-06 | 35,5 | 445 | 615 | 287 |
| SNI-800/920-06 | 65 | 602 | 830 | 395 |
| SNI-1000/1200-06 | 65 | 602 | 830 | 395 |
| SNI-1200/1410-06 | 65 | 602 | 830 | 395 |
Массогабаритные характеристики устройств плавного пуска могут отличаться в зависимости от партии выпуска.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ УСТРОЙСТВ ПЛАВНОГО ПУСКА INSTART СЕРИИ SNI
| Модель | Мощность двигателя, кВт | Ток, А |
| Вход: 3 фазы, 342-440 В (+5% не более 20 мс), 50/60 Гц ±2% | ||
| SNI-5.5/13-04 | 5.5 | 13 |
| SNI-7.5/17-04 | 7.5 | 17 |
| SNI-11/23-04 | 11 | 23 |
| SNI-15/30-04 | 15 | 30 |
| SNI-18.5/37-04 | 18.5 | 37 |
| SNI-22/43-04 | 22 | 43 |
| SNI-30/60-04 | 30 | 60 |
| SNI-37/76-04 | 37 | 76 |
| SNI-45/97-04 | 45 | 97 |
| SNI-55/105-04 | 55 | 105 |
| SNI-75/145-04 | 75 | 145 |
| SNI-90/170-04 | 90 | 170 |
| SNI-115/220-04 | 115 | 220 |
| SNI-132/255-04 | 132 | 255 |
| SNI-160/320-04 | 160 | 320 |
| SNI-185/360-04 | 185 | 360 |
| SNI-200/380-04 | 200 | 380 |
| SNI-220/435-04 | 220 | 435 |
| SNI-250/500-04 | 250 | 500 |
| SNI-280/580-04 | 280 | 580 |
| SNI-320/630-04 | 320 | 630 |
| SNI-355/700-04 | 355 | 700 |
| SNI-400/820-04 | 400 | 820 |
| SNI-450/920-04 | 450 | 920 |
| SNI-500/1000-04 | 500 | 1000 |
| SNI-600/1200-04 | 600 | 1200 |
| SNI-700/1410-04 | 700 | 1410 |
| SNI-800/1600-04 | 800 | 1600 |
| Модель | Мощность двигателя, кВт | Ток, А |
| Вход: 3 фазы, 594-759 В (+5% не более 20 мс), 50/60 Гц ±2% | ||
| SNI-5.5/13-06 | 5.5 | 13 |
| SNI-7.5/13-06 | 7.5 | 13 |
| SNI-11/13-06 | 11 | 13 |
| SNI-15/17-06 | 15 | 17 |
| SNI-18.5/23-06 | 18.5 | 23 |
| SNI-22/30-06 | 22 | 30 |
| SNI-30/37-06 | 30 | 37 |
| SNI-37/43-06 | 37 | 43 |
| SNI-45/53-06 | 45 | 53 |
| SNI-55/76-06 | 55 | 76 |
| SNI-75/97-06 | 75 | 97 |
| SNI-90/105-06 | 90 | 105 |
| SNI-115/145-06 | 115 | 145 |
| SNI-132/170-06 | 132 | 170 |
| SNI-160/200-06 | 160 | 200 |
| SNI-185/220-06 | 185 | 220 |
| SNI-200/255-06 | 200 | 255 |
| SNI-220/280-06 | 220 | 280 |
| SNI-250/320-06 | 250 | 320 |
| SNI-280/350-06 | 280 | 350 |
| SNI-320/360-06 | 320 | 360 |
| SNI-355/425-06 | 355 | 425 |
| SNI-400/500-06 | 400 | 500 |
| SNI-450/580-06 | 450 | 580 |
| SNI-500/630-06 | 500 | 630 |
| SNI-600/700-06 | 600 | 700 |
| SNI-700/820-06 | 700 | 820 |
| SNI-800/920-06 | 800 | 920 |
| SNI-1000/1200-06 | 1000 | 1200 |
| SNI-1200/1410-06 | 1200 | 1410 |
ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ УСТРОЙСТВ ПЛАВНОГО ПУСКА INSTART СЕРИИ SNI
| Параметры | Описание |
| Напряжение питания и диапазон мощностей | 3 фазы, 342-440 В (+5% не более 20 мс), 5.5 – 800 кВт |
| 3 фазы, 594-759 В (+5% не более 20 мс); 5.5 – 1200 кВт | |
| Частота электропитания | 50/60 Гц ±2% |
| Применяемые электродвигатели | Трехфазные асинхронные с короткозамкнутым ротором |
| Частота пусков | Не более 20 раз в час (не чаще 1 раза в 3 минуты) |
| Пусковое напряжение | 20 – 80 % |
| Ограничение пускового тока | 200 – 600 % |
| Время пуска | 1 – 180 с |
| Время останова | 1 – 180 с |
| Максимальный рабочий ток | 100 – 600 % |
| Режим пуска | Ограничение пускового тока, плавное ограничение пускового тока, адаптивный режим разгона, запуск с рывком |
| Режимы останова | Останов по инерции, останов с линейным снижением напряжения, адаптивный контроль торможением |
| Наличие обводного контактора (байпас) | Встроен |
| Тип подключения к ЭД | –в линию–, –в треугольнике– |
| Питание платы управления | 230-400 В, независимое от силовой части |
| Встроенный источник питания | 24 В |
| Релейные выходы | 4 (250 В АС до 5 А; 30 В DC до 5 А) |
| Входы управления | 5 цифровых/2 аналоговых |
| Аналоговый выход | 0/4…20 Ма |
| Сетевые протоколы | Modbus RTU – встроен, Profibus DP – опция с платами расширения: SNI-DP-S (до 75кВт включительно) SNI-DP-B (более 90 кВт) |
| Функции защиты | Полный комплект защит |
| Степень защиты | IP00 |
| Система охлаждения | До 55 кВт: естественное охлаждение воздухом. От 75 кВт: принудительное охлаждение |
| Внешние условия | Размещение на высоте до 1000 м. При размещении выше 1000 м следует использовать устройство большей мощности. Температура окружающего воздуха от -20 до +50°С, влажность воздуха – не более 90%, без конденсата. Размещение устройства – в помещении с хорошей вентиляцией, при отсутствии коррозионно-активных веществ и электропроводящей пыли. Вибрации не должны превышать 0.5G. |
