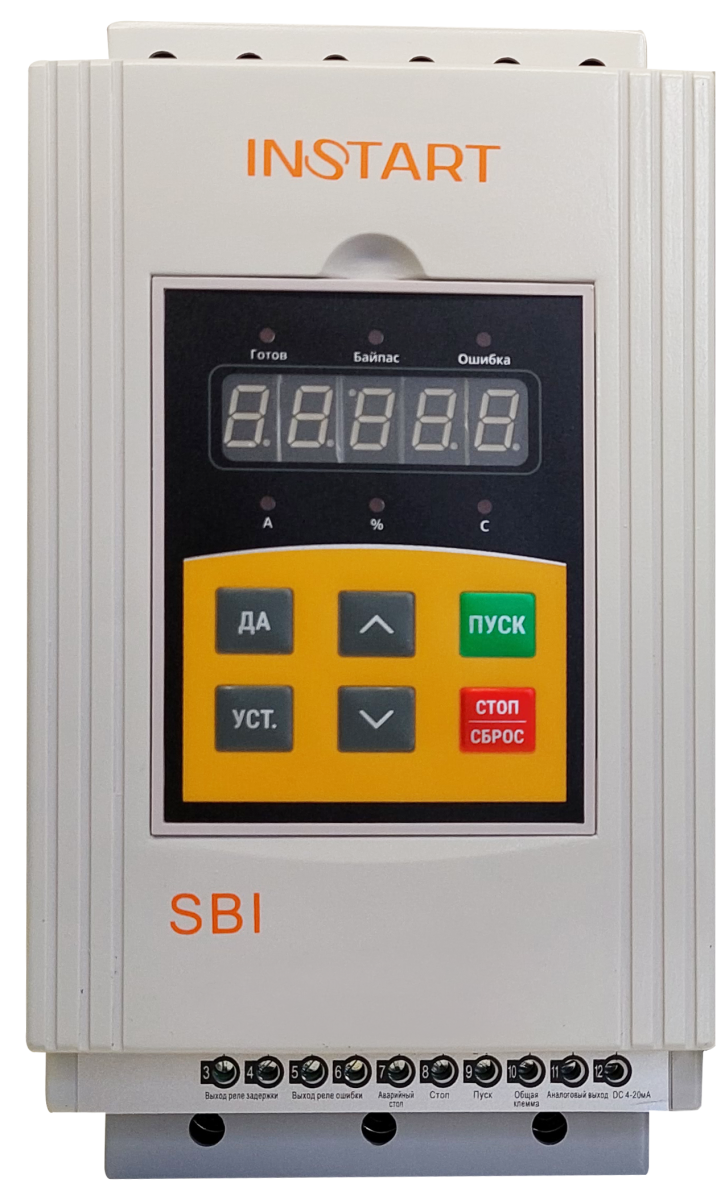

Устройства плавного пуска серии SBI управляют пусковым током и напряжением асинхронных короткозамкнутых электродвигателей.
Использование устройств INSTART обеспечивает контролируемый, безударный, плавный пуск, тем самым улучшая комплексную защиту электродвигателя.
Данная серия имеет встроенный обводный контактор, что позволяет упростить подключение и минимизировать время ввода в эксплуатацию.
Основные функции устройств плавного пуска INSTART в стандартной комплектации:
- Управление пусковым током.
- Напряжение и ток изменяются плавно, без скачков.
- Процесс пуска оптимизирован, включая применения, где нагрузка меняется от пуска к пуску.
- Плавный останов, где момент инерции более 20%.
- Торможение для снижения времени останова.
- Автоматический перезапуск при возникновении ошибки или сбое питания.
- Встроенный сетевой протокол Modbus RTU.
Устройства плавного пуска INSTART применяются в различных областях промышленности, где необходим контролируемый пуск и останов двигателя. Данные устройства могут использоваться как в легких, так и в тяжелых условиях пуска.
Гарантия 2 года
Какую серию выбрать SSI или SBI–
серия SSI
Стандартная серия общего применения с внешним обводным контактором (не входит в комплект поставки)
Диапазон мощности:
5.5 – 600 кВт
УПП серии SSI предпочтительнее в случаях:
- Если УПП подключается к электродвигателю, который был установлен ранее и до это запускался прямым пуском. В этом случае задействуется имеющийся контактор.
- Если необходимо реализовать возможность как плавного пуска электродвигателя (с использованием УПП), так и прямого пуска двигателя через контактор.
- Если необходимо реализовать плавный пуск электродвигателя мощностью более 75 кВт.
серия SBI
Стандартная серия общего применения со встроенным обводным контактором
Диапазон мощности:
5.5 – 55 кВт
УПП серии SBI предпочтительнее в случаях:
- Если с помощью серии производится первичное подключение электродвигателя с нуля. В этом случае наличие встроенного обводного контактора максимально упросит процесс подключения.
- Если габариты являются критически важным параметром. Использование УПП со встроенным обводным контактором позволяет минимизировать требуемые габаритные размеры.
Система обозначения
- Серия
- Мощность, кВт
- Ток, А
- Входное напряжение, В
3 ~ 400 (380) B, 50/60 Гц
3 ~ 690 (660) B, 50/60 Гц - Платы расширения (опция для УПП серии SNI)
- Дополнительное защитное покрытие плат лаком
- Защитное покрытие плат компаундом

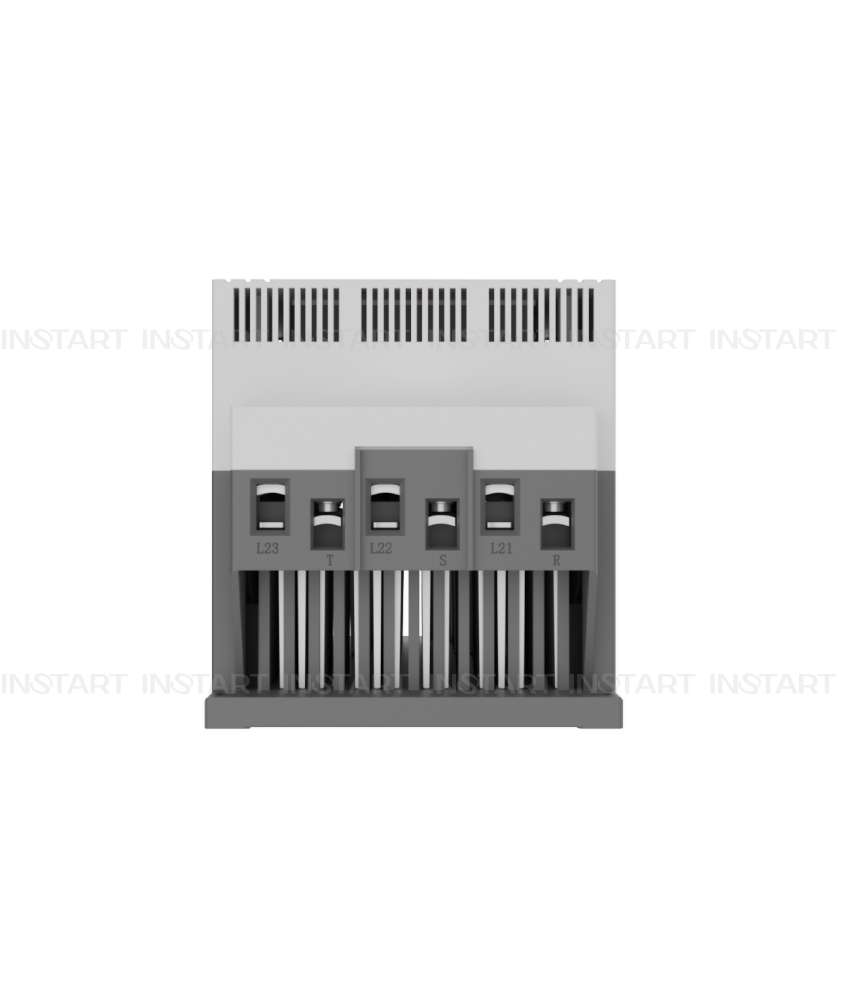

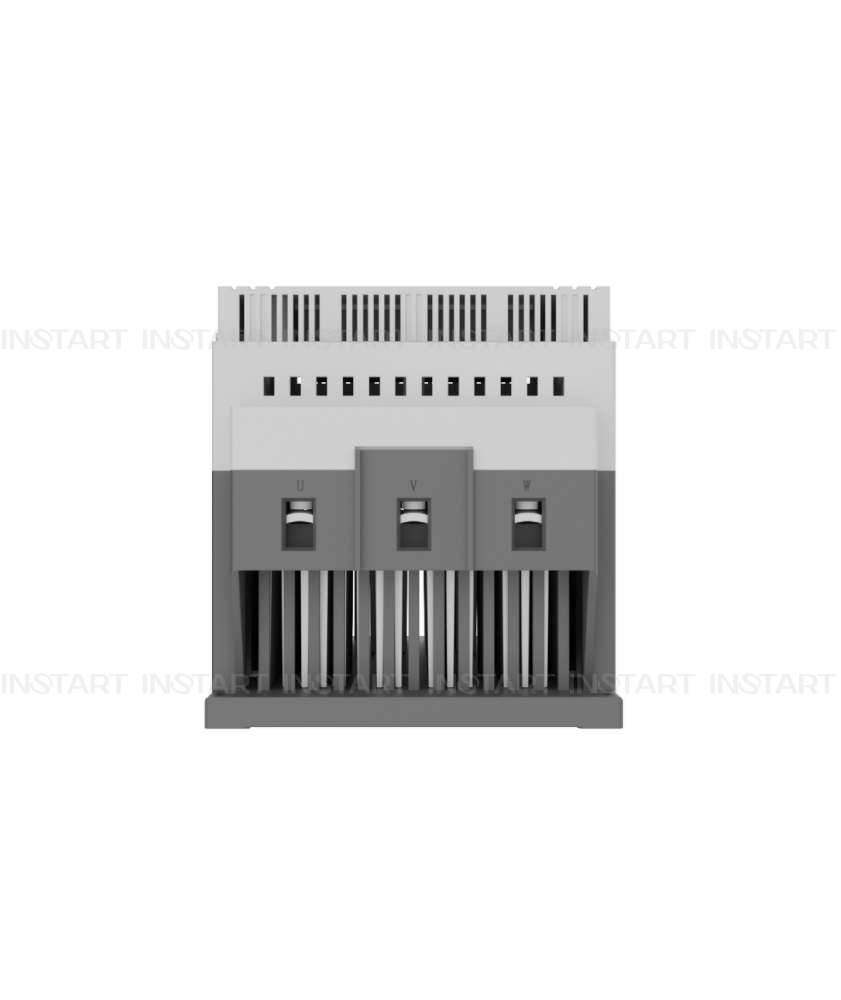

Схема подключения устройств плавного пуска

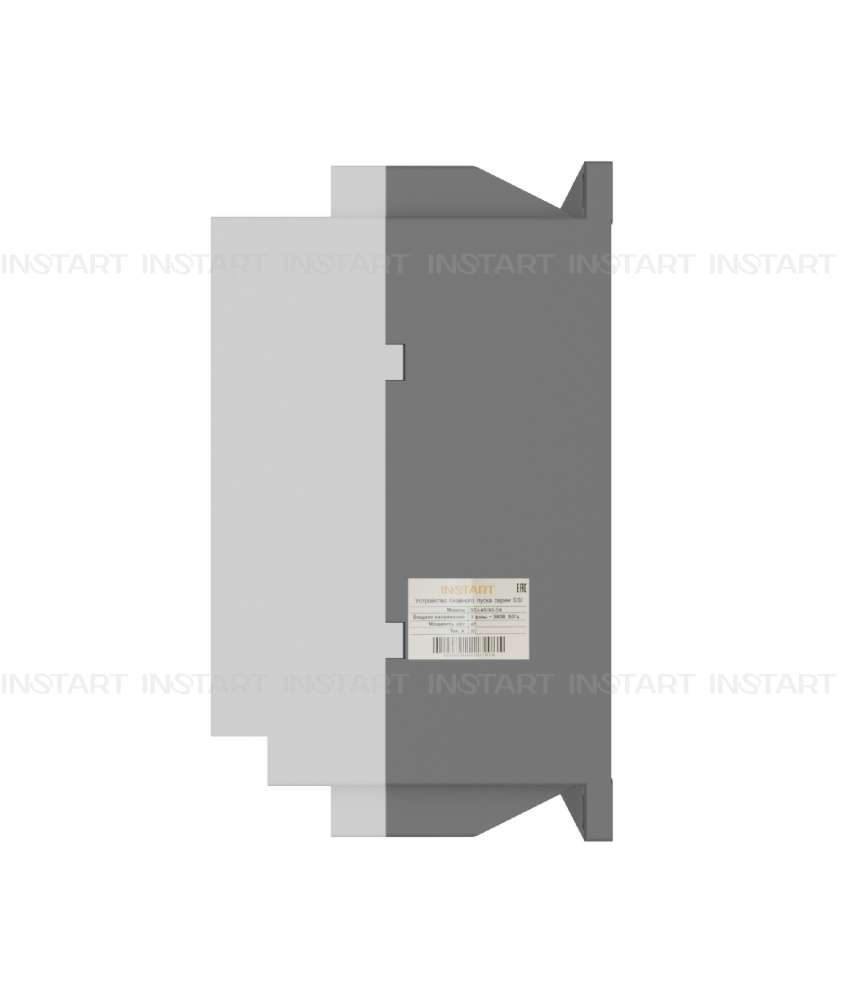

Массогабаритные характеристики устройств плавного пуска серии SBI
| Модель | Габариты, мм | Установочные размеры, мм | вес (нетто), кг | ||||
|---|---|---|---|---|---|---|---|
| ш | в | г | ш1 | в1 | |||
| SBI-5.5/11-04 | 146 | 270 | 160 | 132 | 248 | 5 |  |
| SBI-7.5/15-04 | 146 | 270 | 160 | 132 | 248 | 5 | |
| SBI-11/23-04 | 146 | 270 | 160 | 132 | 248 | 5 | |
| SBI-15/30-04 | 146 | 270 | 160 | 132 | 248 | 5 | |
| SBI-18.5/37-04 | 146 | 270 | 160 | 132 | 248 | 5 | |
| SBI-22/43-04 | 146 | 270 | 160 | 132 | 248 | 5 | |
| SBI-30/60-04 | 146 | 270 | 160 | 132 | 248 | 5 | |
| SBI-37/75-04 | 146 | 270 | 160 | 132 | 248 | 5 | |
| SBI-45/90-04 | 146 | 270 | 160 | 132 | 248 | 5 | |
| SBI-55/110-04 | 146 | 270 | 160 | 132 | 248 | 5 | |
Массогабаритные характеристики устройств плавного пуска могут отличаться в зависимости от партии выпуска.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ УСТРОЙСТВ ПЛАВНОГО ПУСКА INSTART СЕРИИ SBI
| Модель | Мощность двигателя, кВт | Ток, А |
| Вход: 3 фазы, 342-440В (+ 5% не более 20мс), 50/60 Гц ± 2% | ||
| SBI-5.5/11-04 | 5.5 | 11 |
| SBI-7.5/15-04 | 7.5 | 15 |
| SBI-11/23-04 | 11 | 23 |
| SBI-15/30-04 | 15 | 30 |
| SBI-18.5/37-04 | 18.5 | 37 |
| SBI-22/43-04 | 22 | 43 |
| SBI-30/60-04 | 30 | 60 |
| SBI-37/75-04 | 37 | 75 |
| SBI-45/90-04 | 45 | 90 |
| SBI-55/110-04 | 55 | 110 |
ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ УСТРОЙСТВ ПЛАВНОГО ПУСКА INSTART СЕРИИ SBI
| Компонент | Характеристика |
|---|---|
| Напряжение питания и диапазон мощностей | 3 фазы; 342-440 В(+5% не более 20 мс), 5.5 – 55 кВт |
| Частота электропитания | 50/60 Гц ± 2% |
| Применяемые электродвигатели | Трехфазные асинхронные с короткозамкнутым ротором |
| Частота пусков | Не более 20 раз в час (не чаще 1 раза в 3 минуты) |
| Пусковое напряжение | 30 – 70% |
| Ограничение пускового тока | 200 – 500% |
| Время пуска | 2 – 60 с |
| Время останова | 0 – 60 с |
| Максимальный рабочий ток | 50 – 200% |
| Режим пуска | Режим ограничения тока; режим рампы по напряжению; запуск рывком в режиме ограничения тока; запуск рывком в режиме рампы по напряжению; режим рампы по току; режим двойного контура регулирования; с ограничением тока и напряжения |
| Режимы останова | Режим плавного останова; режим свободного останова |
| Наличие обводного контактора (байпас) | Встроен |
| Релейные выходы | Программируемый выход с задержкой, выход ошибки, управление обводным контактором |
| Входы управления | Пуск, стоп, аварийный стоп |
| Аналоговый выход | 4…20 мА, мониторинг действующего тока двигателя |
| Сетевой протокол | Поддержка стандартного протокола Modbus RTU |
| Функции защиты |
|
| Степень защиты | IP20 |
| Внешние условия | Размещение на высоте до 1000 м. При размещении выше 1000 м следует использовать устройство большей мощности. Температура окружающего воздуха – в интервале от -30 до +55°С, влажность воздуха – не более 90%, без конденсата. Размещение устройства – в помещении с хорошей вентиляцией, при отсутствии коррозионно-активных веществ и электропроводящей пыли. Вибрации не должны превышать 0.5 G |
| Система охлаждения | Естественное охлаждение воздухом |
