Подробное описание
Назначение
В компактном корпуcе каркасно-панельной конструкции (изоляция 25 мм) размещены: вентилятор (пластиковый корпус, стальное рабочее колесо), пластинчатый рекуператор, фильтр (плоский, класса очистки G4), водяной воздухонагреватель. В водяном нагревателе применяется медно-алюминиевый пластинчатый теплообменник 400х200, в качестве теплоносителя может применяться вода или незамерзающие смеси, максимальная температура теплоносителя -110°С, максимальное давление 1,5МПа. Для регулирования температуры приточного воздуха применяется узел терморегулирования. Производительность установки — до 850 м×/час.

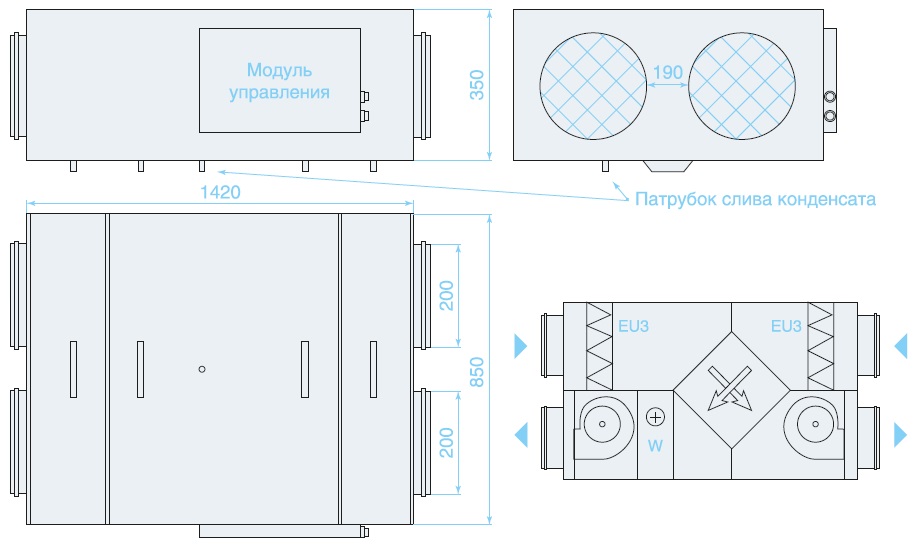

Конструкция установки
Установка работоспособна в любой пространственной ориентации. Для замены фильтра снимается панель обслуживания. Как правило, панель обслуживания должна располагаться снизу. Установка достаточно проста в монтаже: для крепления к строительным конструкциям в корпусе установки предусмотрены кронштейны. Для подсоединения к системе воздуховодов имеются один вход, один выход диаметром 200.
Важно
При монтаже и эксплуатации установки должны выполняться требования руководства пользователя, а также требования всех применимых электрических и технических норм и стандартов. Обязательно ознакомьтесь с предупреждениями в руководстве, поскольку они содержат сведения, касающиеся вашей безопасности. Несоблюдение правил может привести к травме или повреждению установки. Обязательно заземлите установку! При монтаже и ремонте установки обязательно отключите сеть электропитания.
Запрещается эксплуатация установки за пределами диапазона температур, указанных в руководстве пользователя, а также в помещениях с агрессивной и взрывоопасной средой. При подключении установки к электросети не используйте поврежденное оборудование и проводники.
Компактная моноблочная установка
С водяным калорифером
Сторона обслуживания (определяется по ходу
движения воздуха при расположении съемной
крышки сверху): L—левая; R—правая;
(по умолчанию сторона обслуживания — левая)
Пластинчатый рекуператор

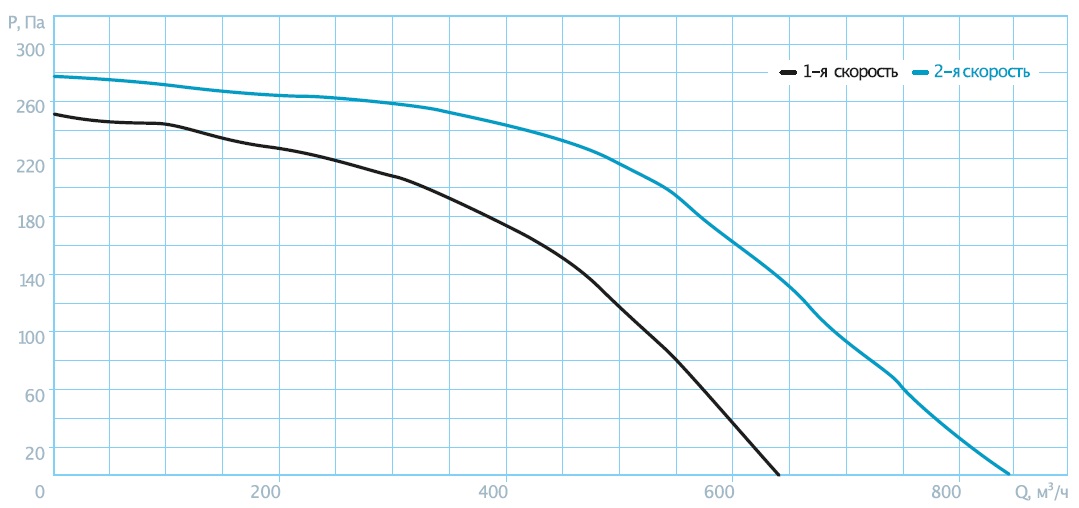

Максимальный расход воздуха м×/ч.
Основные технические характеристики
| установки | Напряжение, В/Гц | Мощность вент., Вт | Мощность нагр., кВт | Ном. мощность, Вт | Вес, кг |
|---|---|---|---|---|---|
| SUPK-W-P-850 | 230/50 | 261 | 23 | 700 | 85 |
| 355 |
Характеристики теплообменника
| Расход воздуха, м×/час | Температура воды, °С |
Температура воздуха, °С |
Расход воды, м×/час |
Гидравлическое сопр., кПа |
Теплопроизво- дительность, кВт |
|---|---|---|---|---|---|
| 400 | 90/70 | -28/+32 | 430 | 9,3 | 9,66 |
| 400 | 70/50 | -28/+20 | 340 | 6,7 | 7,73 |
| 800 | 90/70 | -28/+20 | 690 | 21,4 | 15,5 |
| 800 | 70/50 | -15/+19 | 460 | 11,1 | 10,4 |
Технические характеристики
