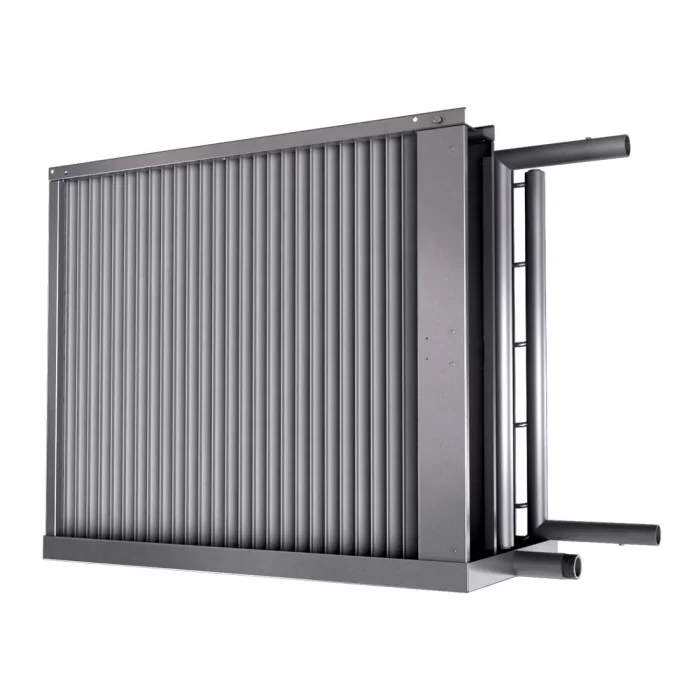

Теплообменник TEW 04.30.С0 вода 4 ряда / ВAН (R12) 30/4 предназначен для охлаждения путем энергообмена входящего воздуха и других невзрывоопасных газовых смесей, агрессивность которых по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха, не содержащих липких веществ, волокнистых и абразивных материалов, с содержанием пыли и других твердых примесей не более 100 мг/м3.
Теплообменник предназначены для эксплуатации в условиях умеренного (У) климата 3-й категории размещения по ГОСТ 15150.
Конструктивно теплообменники являются 3-х и 4-х рядными медно-алюминиевыми пластинчатыми теплообменными агрегатами. Поверхность теплообмена изготовлена из алюминиевых пластин толщиной 0,13мм и проходящих через них медных трубок (для типоразмеров 06…12 – диаметр 3/8″/9.52мм, для типоразмеров 20…35 – диаметр 1/2″/12,7мм).
Расположение трубок шахматное. Неразборный корпус изготавливается из оцинкованного листа марки 08ПС. Присоединение трубопроводов теплоносителя – резьбовое
Основной областью применения теплообменников с внешним оребрением является:
- Водные нагреватели и охладители для приточно-вытяжных установок, воздушных завес, фанкойлов, отопительных систем в промышленных объектах и больших помещениях
- Конденсаторы для холодильного оборудования
- Чиллеры — охладители жидкости
- Компрессорно-конденсаторные агрегаты
- Гастрономическое оборудование и холодильные столы
- Иное специальное холодильное оборудование
- Испарители для систем кондиционирования, тепловых насосов, статических испарителей в витринах, охладителей воздуха

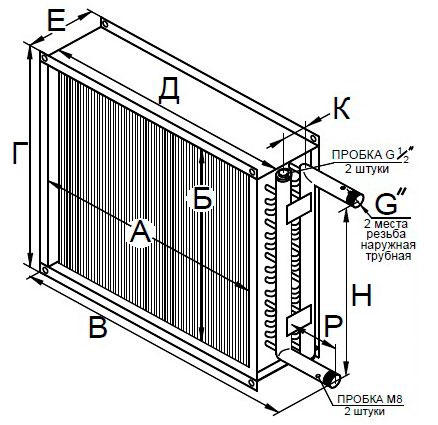

| Размеры, мм | |||||||||
| А | Б | В | Г | Д | Е | Н | К | Р | G |
| 2185 | 1752 | 2610 | 1875 | 2255 | 200 | 1687 | 100 | 230 | 3″ (ДУ 80) |
