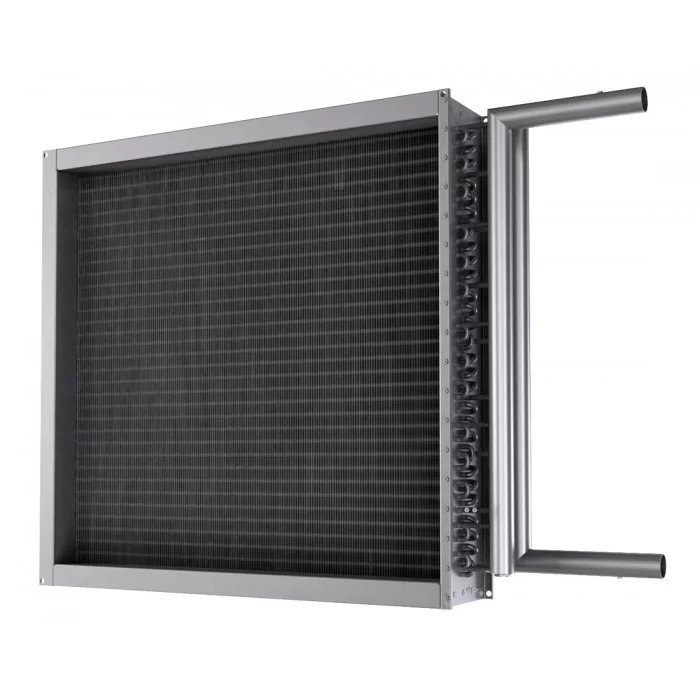

Теплообменник TEW 02.12.N0 вода 2 ряда / КАН (R9,52) 12/2

Теплообменник TEW 02.12.N0 вода 2 ряда / КАН (R9.52) 12/2 предназначен для нагрева и охлаждения путем теплопередачи входящего воздуха и других невзрывоопасных газовых смесей, агрессивность которых по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха, не содержащих липких веществ, волокнистых и абразивных материалов, с содержанием пыли и других твердых примесей не более 100 мг/м3.

Артикул: СВ-0047286 Категория:

Спецпредложение

Для получения скидки, заполните контактную форму

Теплообменник TEW 02.12.N0 вода 2 ряда / КАН (R9.52) 12/2 предназначен для нагрева и охлаждения путем теплопередачи входящего воздуха и других невзрывоопасных газовых смесей, агрессивность которых по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха, не содержащих липких веществ, волокнистых и абразивных материалов, с содержанием пыли и других твердых примесей не более 100 мг/м3.

Теплообменники предназначены для эксплуатации в условиях умеренного (У) климата 3-й категории размещения по ГОСТ 15150.

Конструктивно теплообменники являются 2-х и 3-х рядными медно-алюминиевыми пластинчатыми теплообменными агрегатами. Поверхность теплообмена изготовлена из алюминиевых пластин толщиной 0,13мм и проходящих через них медных трубок (для типоразмеров 06…12 – диаметр 3/8″/9.52мм, для типоразмеров 20…35 – диаметр 1/2″/12,7мм).

Расположение трубок шахматное. Неразборный корпус изготавливается из оцинкованного листа марки 08ПС. Присоединение трубопроводов теплоносителя – резьбовое.

Основной областью применения теплообменников с внешним оребрением является:

  • Водные нагреватели и охладители для приточно-вытяжных установок, воздушных завес, фанкойлов, отопительных систем в промышленных объектах и больших помещениях
  • Конденсаторы для холодильного оборудования
  • Чиллеры — охладители жидкости
  • Компрессорно-конденсаторные агрегаты
  • Гастрономическое оборудование и холодильные столы
  • Иное специальное холодильное оборудование
  • Испарители для систем кондиционирования, тепловых насосов, статических испарителей в витринах, охладителей воздуха

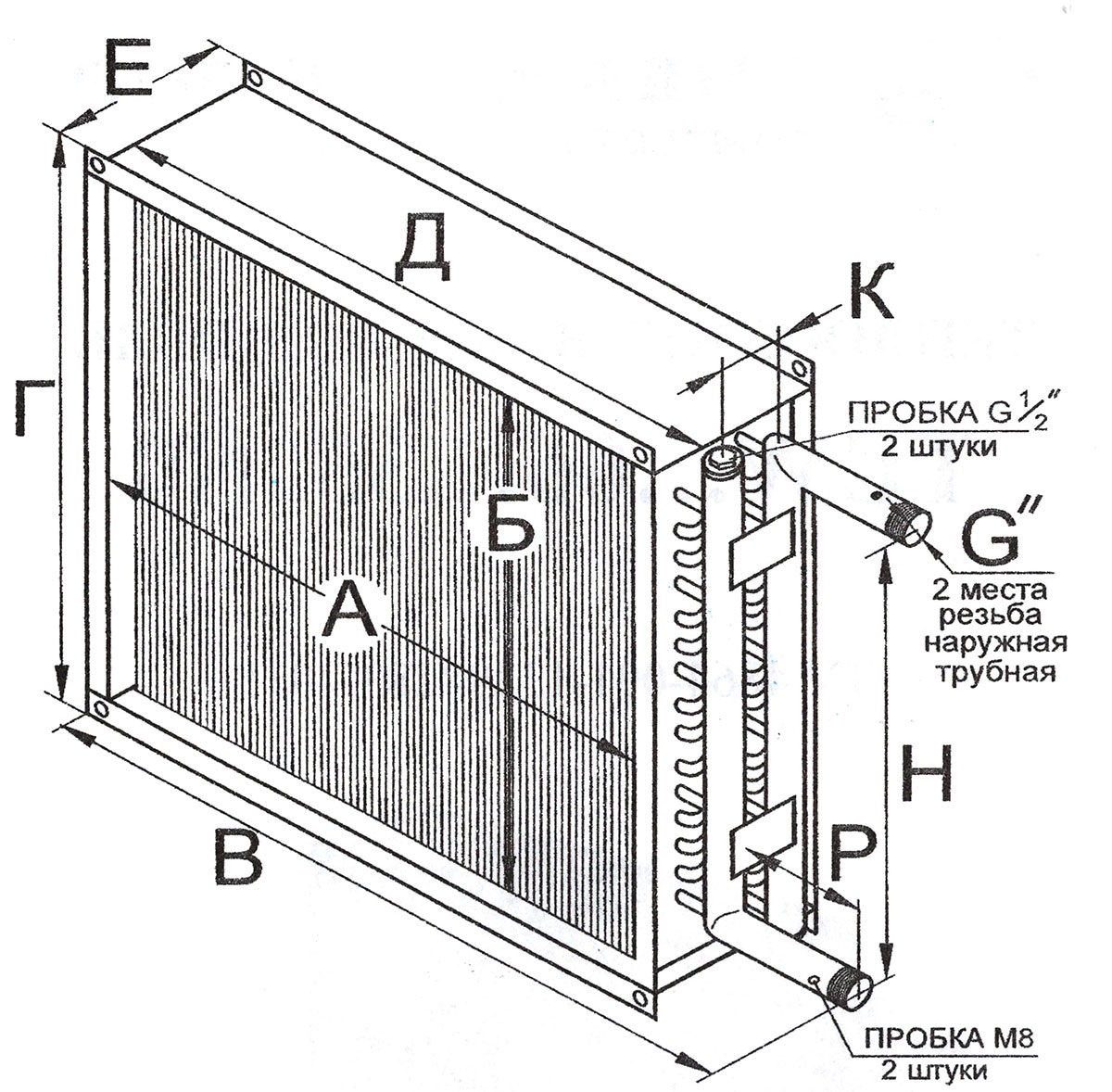

Размеры, мм
А Б В Г Д Е Н К Р G
1175 1126 1541 1265 1220 200 1105 86 230 2″ (Ду50)
Расход воздуха, м³/час

19050

Мощность, кВт

390.5

Расход теплоносителя, л/час

17233

Площадь поверхности теплообмена, м²

64.9

Производитель

VILMANN
