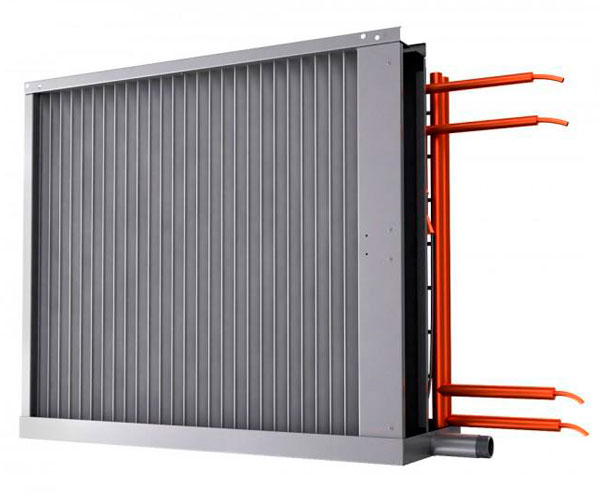

Теплообменник TEF 04.25

Фреоновый испаритель TEF 04.25 предназначен для охлаждения, посредством испарения подаваемого в них от холодильных агрегатов - компрессорно-конденсаторных блоков (далее - «ККБ») фреонового хладагента входящего воздуха и других невзрывоопасных газовых смесей, агрессивность которых по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха, не содержащих липких веществ, волокнистых и абразивных материалов, с содержанием пыли и других твердых примесей не более 100 мг/м3.

Теплообменники предназначены для эксплуатации в условиях умеренного (У) климата 3-й категории размещения по ГОСТ 15150.

Левое исполнение теплообменника (L0) предназначено для монтажа при расположении подводящих патрубков слева по ходу воздуха, для правого (R0) – справа.

Конструктивно теплообменники являются 3-х и 4-х рядными 2-х контурными медно-алюминиевыми пластинчатыми теплообменными агрегатами. Поверхность теплообмена изготовлена из алюминиевых пластин толщиной 0,13мм и проходящих через них медных трубок (для типоразмеров 06…12 - диаметр 3/8"/9.52мм, для типоразмеров 20 и 25 - диаметр 1/2"/12,7мм). Расположение трубок шахматное.

Неразборный корпус изготавливается из оцинкованного листа марки 08ПС. Соединение труб подвода хладагента выполнено под пайку.

В теплообменнике могут использоваться фреоновые хладагенты марок R22, R407С, R410А и близкие им аналоги не агрессивные к его материалам. Максимальное рабочее давление хладагента 30 бар.

• Водные нагреватели и охладители для приточно-вытяжных установок, воздушных завес, фанкойлов, отопительных систем в промышленных объектах и больших помещениях
• Конденсаторы для холодильного оборудования
• Чиллеры — охладители жидкости
• Компрессорно-конденсаторные агрегаты
• Гастрономическое оборудование и холодильные столы
• Иное специальное холодильное оборудование
• Испарители для систем кондиционирования, тепловых насосов, статических испарителей в витринах, охладителей воздуха
