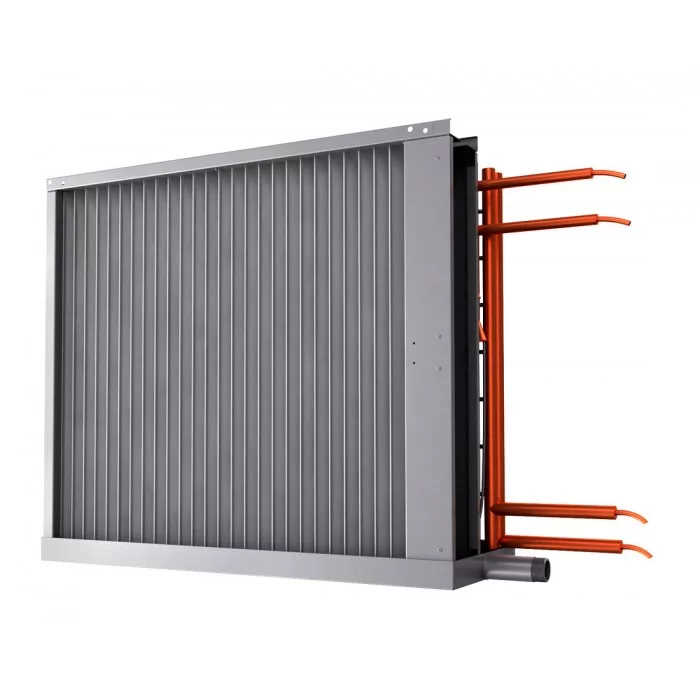

Фреоновый испаритель ФАН 12/4 предназначен для охлаждения, посредством испарения подаваемого в них от холодильных агрегатов – компрессорно-конденсаторных блоков (далее – «ККБ») фреонового хладагента входящего воздуха и других невзрывоопасных газовых смесей, агрессивность которых по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха, не содержащих липких веществ, волокнистых и абразивных материалов, с содержанием пыли и других твердых примесей не более 100 мг/м3.
Теплообменники предназначены для эксплуатации в условиях умеренного (У) климата 3-й категории размещения по ГОСТ 15150.
Левое исполнение теплообменника (L0) предназначено для монтажа при расположении подводящих патрубков слева по ходу воздуха, для правого (R0) – справа.
Конструктивно теплообменники являются 3-х и 4-х рядными 2-х контурными медно-алюминиевыми пластинчатыми теплообменными агрегатами. Поверхность теплообмена изготовлена из алюминиевых пластин толщиной 0,13мм и проходящих через них медных трубок (для типоразмеров 06…12 – диаметр 3/8″/9.52мм, для типоразмеров 20 и 25 – диаметр 1/2″/12,7мм). Расположение трубок шахматное.
Неразборный корпус изготавливается из оцинкованного листа марки 08ПС. Соединение труб подвода хладагента выполнено под пайку.
В теплообменнике могут использоваться фреоновые хладагенты марок R22, R407С, R410А и близкие им аналоги не агрессивные к его материалам. Максимальное рабочее давление хладагента 30 бар.
Основной областью применения теплообменников с внешним оребрением является:
- Водные нагреватели и охладители для приточно-вытяжных установок, воздушных завес, фанкойлов, отопительных систем в промышленных объектах и больших помещениях
- Конденсаторы для холодильного оборудования
- Чиллеры — охладители жидкости
- Компрессорно-конденсаторные агрегаты
- Гастрономическое оборудование и холодильные столы
- Иное специальное холодильное оборудование
- Испарители для систем кондиционирования, тепловых насосов, статических испарителей в витринах, охладителей воздуха

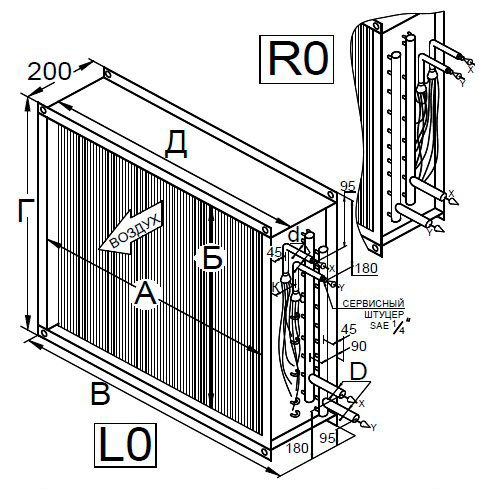

| Размеры, мм | |||||||
| А | Б | В | Г | Д | К | d | D |
| 1160 | 1125 | 1540 | 1265 | 1220 | 71 | 22 | 35 |
