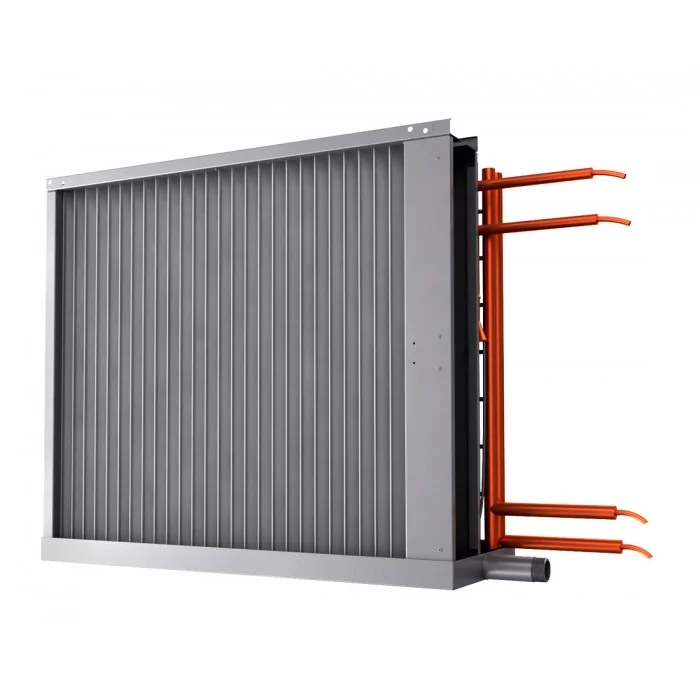

Теплообменник TEF 03.25.0 фреон 3 ряда / ФАН (R12) 25/3

Фреоновый испаритель ФАН 25/3 предназначен для охлаждения, посредством испарения подаваемого в них от холодильных агрегатов – компрессорно-конденсаторных блоков (далее – «ККБ») фреонового хладагента входящего воздуха и других невзрывоопасных газовых смесей, агрессивность которых по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха, не содержащих липких веществ, волокнистых и абразивных материалов, с содержанием пыли и других твердых примесей не более 100 мг/м3.

Артикул: СВ-0047405 Категория:

Спецпредложение

Для получения скидки, заполните контактную форму

Фреоновый испаритель ФАН 25/3 предназначен для охлаждения, посредством испарения подаваемого в них от холодильных агрегатов – компрессорно-конденсаторных блоков (далее – «ККБ») фреонового хладагента входящего воздуха и других невзрывоопасных газовых смесей, агрессивность которых по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха, не содержащих липких веществ, волокнистых и абразивных материалов, с содержанием пыли и других твердых примесей не более 100 мг/м3.

Теплообменники предназначены для эксплуатации в условиях умеренного (У) климата 3-й категории размещения по ГОСТ 15150.

Левое исполнение теплообменника (L0) предназначено для монтажа при расположении подводящих патрубков слева по ходу воздуха, для правого (R0) – справа.

Конструктивно теплообменники являются 3-х и 4-х рядными 2-х контурными медно-алюминиевыми пластинчатыми теплообменными агрегатами. Поверхность теплообмена изготовлена из алюминиевых пластин толщиной 0,13мм и проходящих через них медных трубок (для типоразмеров 06…12 – диаметр 3/8″/9.52мм, для типоразмеров 20 и 25 – диаметр 1/2″/12,7мм). Расположение трубок шахматное.

Неразборный корпус изготавливается из оцинкованного листа марки 08ПС. Соединение труб подвода хладагента выполнено под пайку.

В теплообменнике могут использоваться фреоновые хладагенты марок R22, R407С, R410А и близкие им аналоги не агрессивные к его материалам. Максимальное рабочее давление хладагента 30 бар.

Основной областью применения теплообменников с внешним оребрением является:

  • Водные нагреватели и охладители для приточно-вытяжных установок, воздушных завес, фанкойлов, отопительных систем в промышленных объектах и больших помещениях
  • Конденсаторы для холодильного оборудования
  • Чиллеры — охладители жидкости
  • Компрессорно-конденсаторные агрегаты
  • Гастрономическое оборудование и холодильные столы
  • Иное специальное холодильное оборудование
  • Испарители для систем кондиционирования, тепловых насосов, статических испарителей в витринах, охладителей воздуха

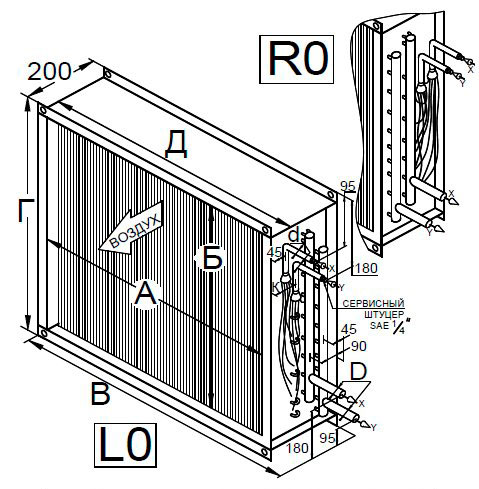

Размеры, мм
А Б В Г Д К d D
1655 1785 2065 1875 1725 91 28 41
Расход воздуха, м³/час

247.6

Мощность, кВт

117

Расход теплоносителя, л/час

5112

Площадь поверхности теплообмена, м²

41.2

Сопротивление по воздуху, Па

37.8

Производитель

VILMANN
