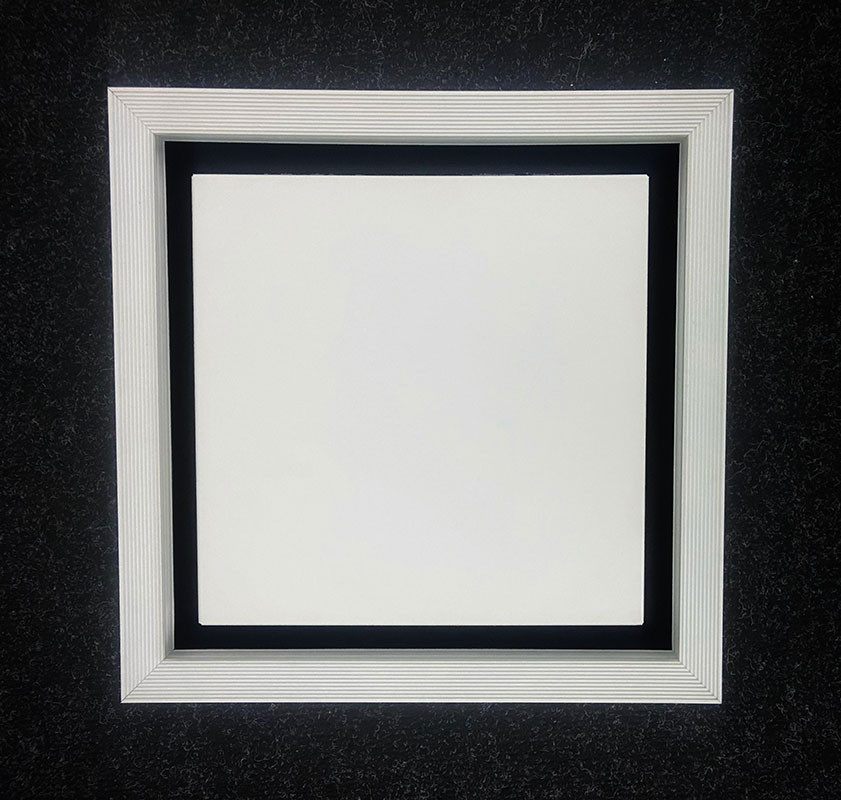

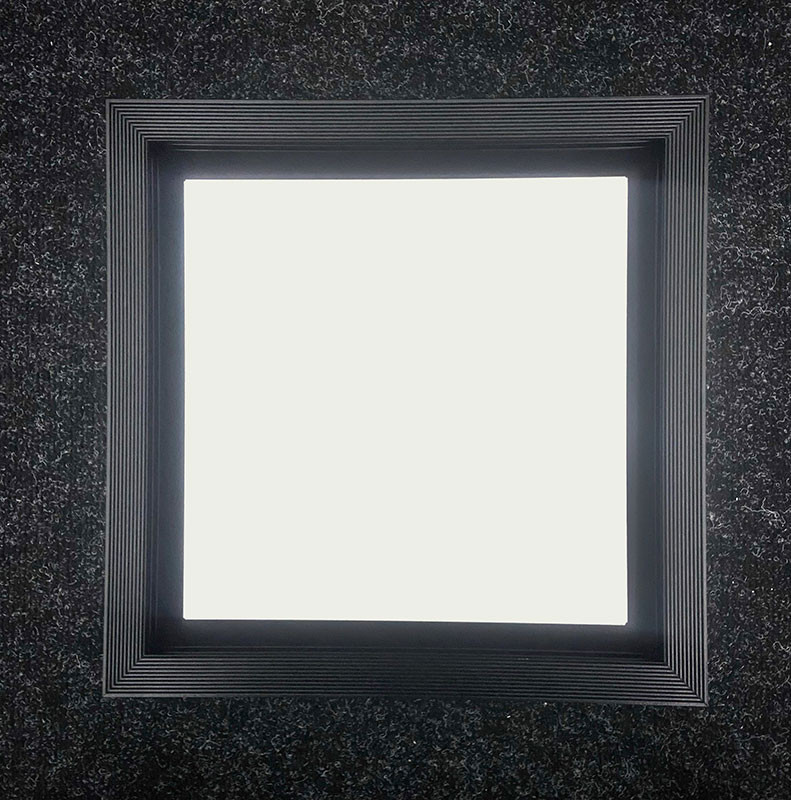

Теневой диффузор под шпаклевку ARM-S

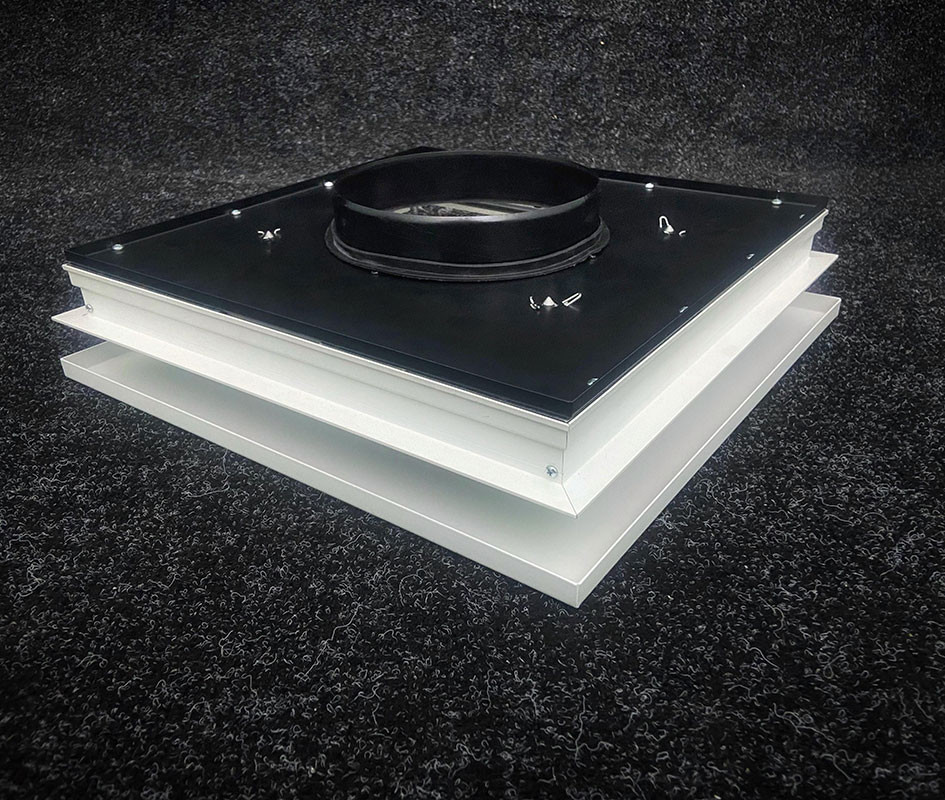

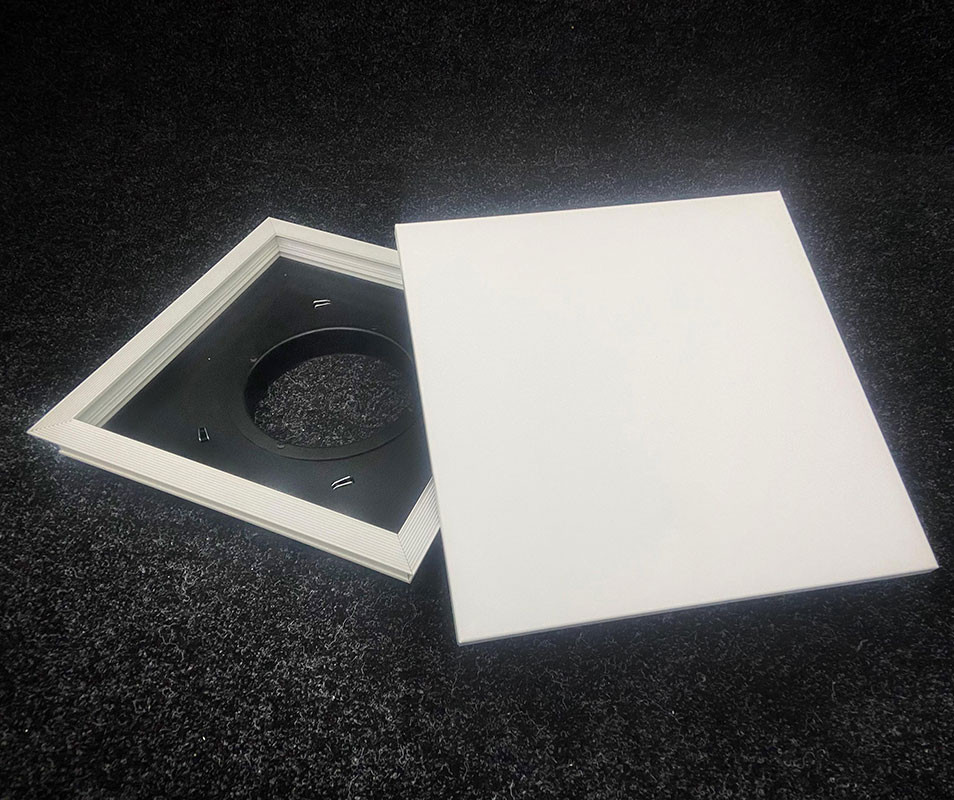

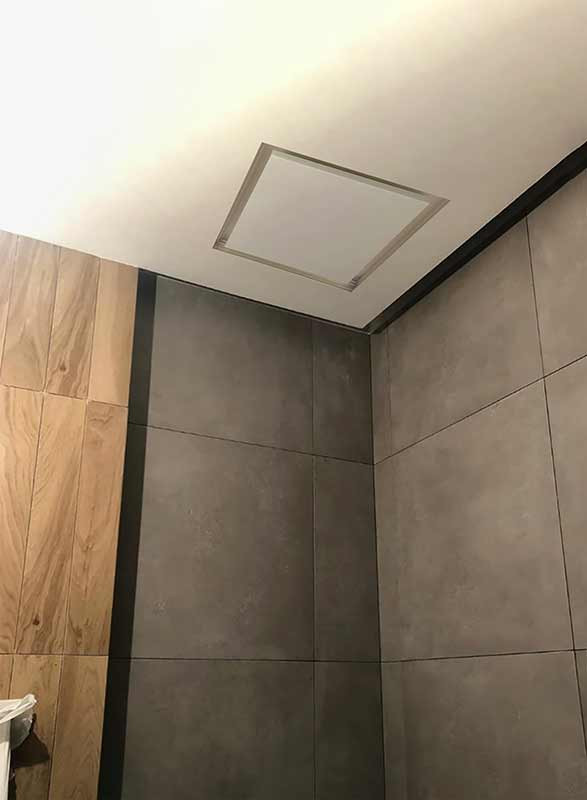

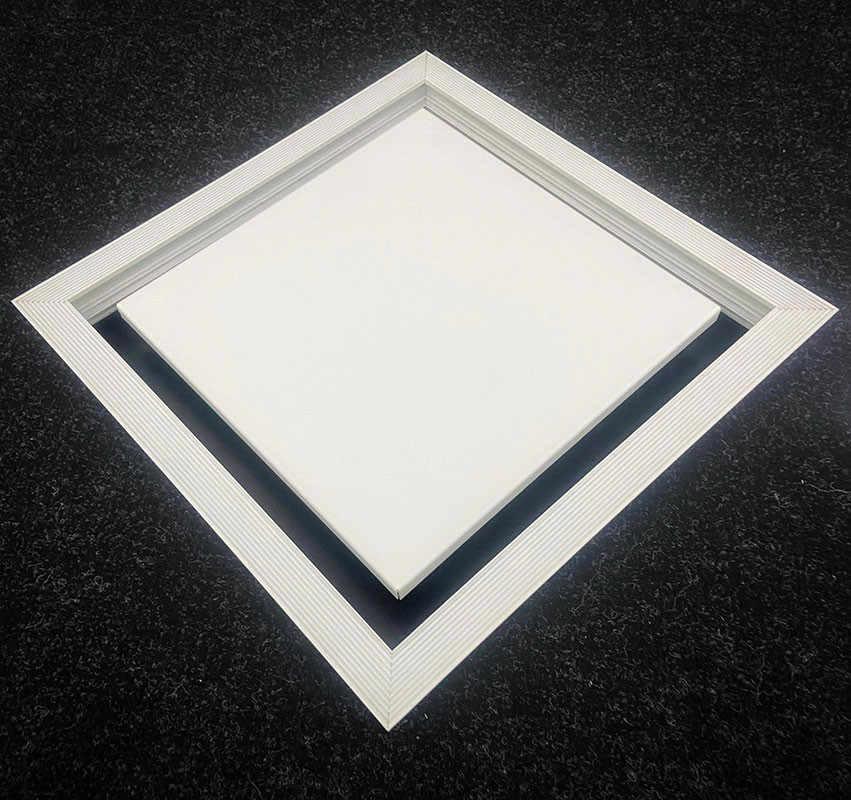

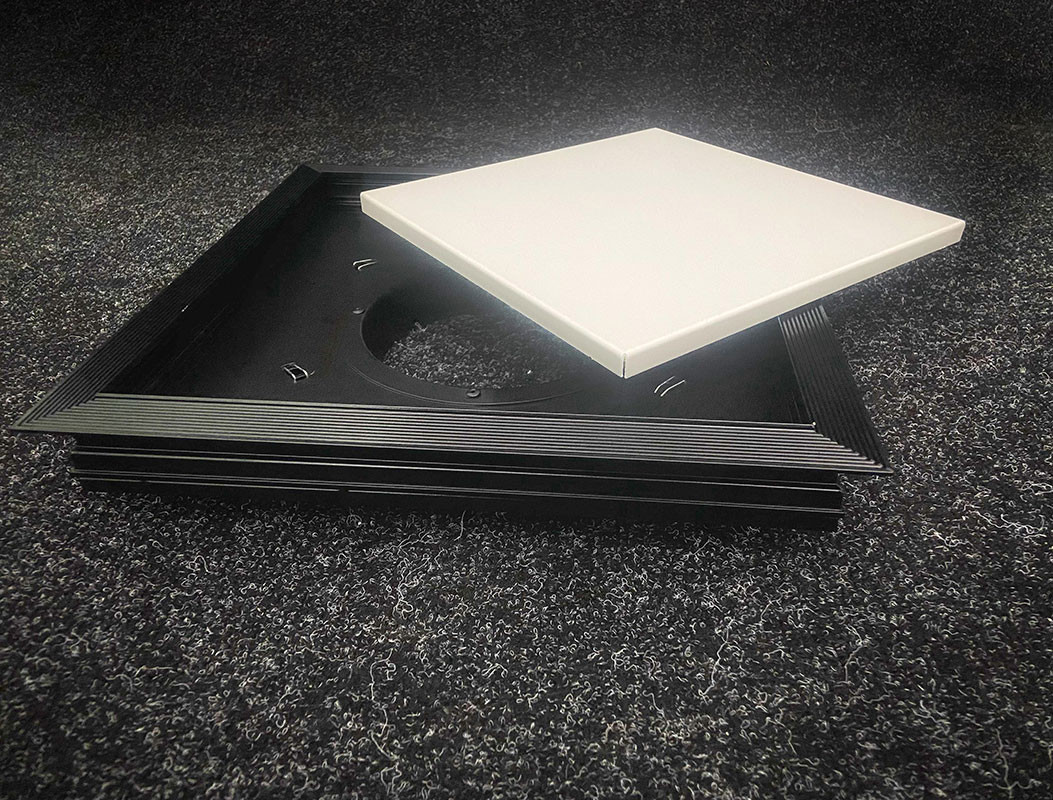

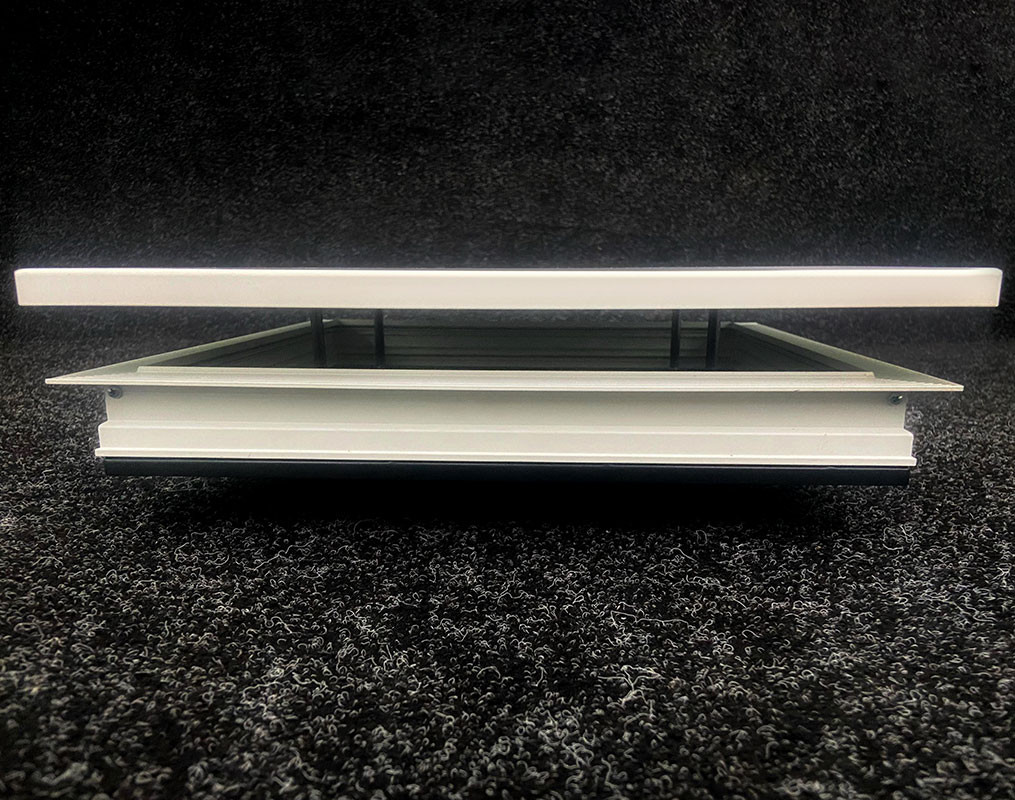

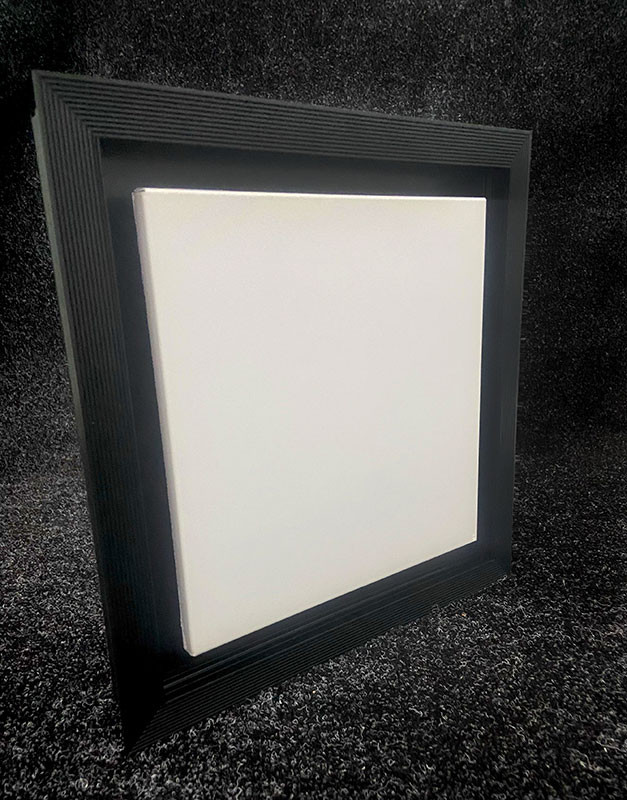

Диффузор представляет собой корпус с патрубком круглого сечения и съемную лицевую панель. Конструкция профиля рамки предусматривает фланец под шпаклевку с пазами специальной формы для лучшей адгезии. После монтажа видимой частью в помещении остается только щель.
Материалы изготовления:
Рамка диффузора ARM-S изготавливается из экструдированного алюминиевого профиля АД31 по ГОСТ 22233-2018. Лицевая панель – из оцинкованной стали 0,9 мм. По умолчанию корпус диффузора и лицевая панель окрашиваются в белый цвет RAL 9016М матовый. По индивидуальному заказу возможна окраска в любой цвет по шкале RAL.
КСД изготавливается из оцинкованной листовой стали 0,4 – 1,5 мм в зависимости от размера и пожелания заказчика.
По умолчанию КСД поставляется в неокрашенном виде.
Особенности диффузора ARM-S:
- Изготовление стандартных типоразмеров Ø 100-250 мм

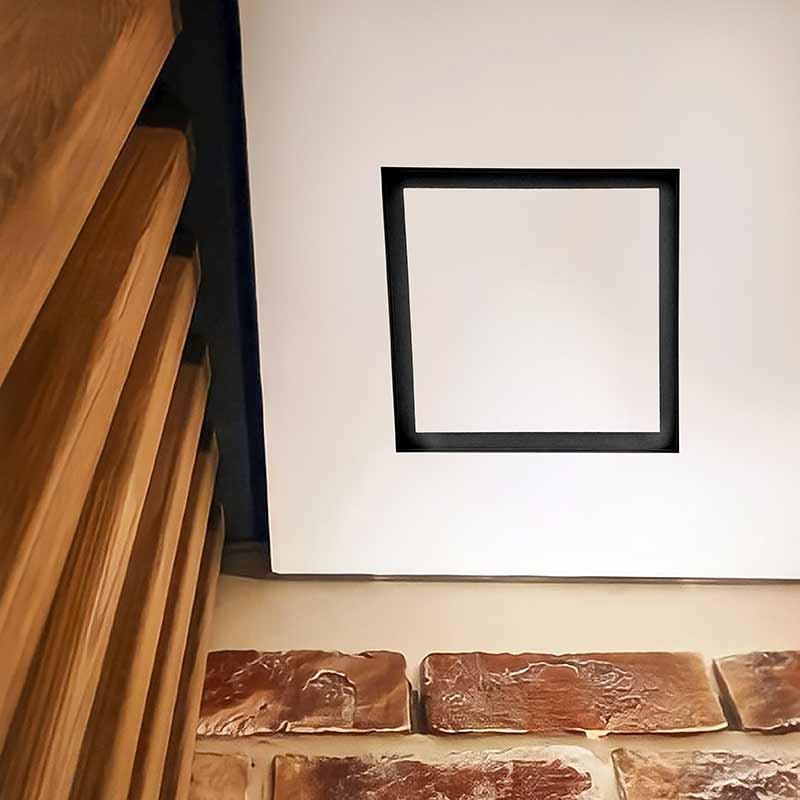

- Скрытый монтаж
- Фланец имеет углубления со специальной формой паза для лучшего сцепления шпаклевки и исключения ее отслоения
- Полка под шпаклевку 2,3 мм

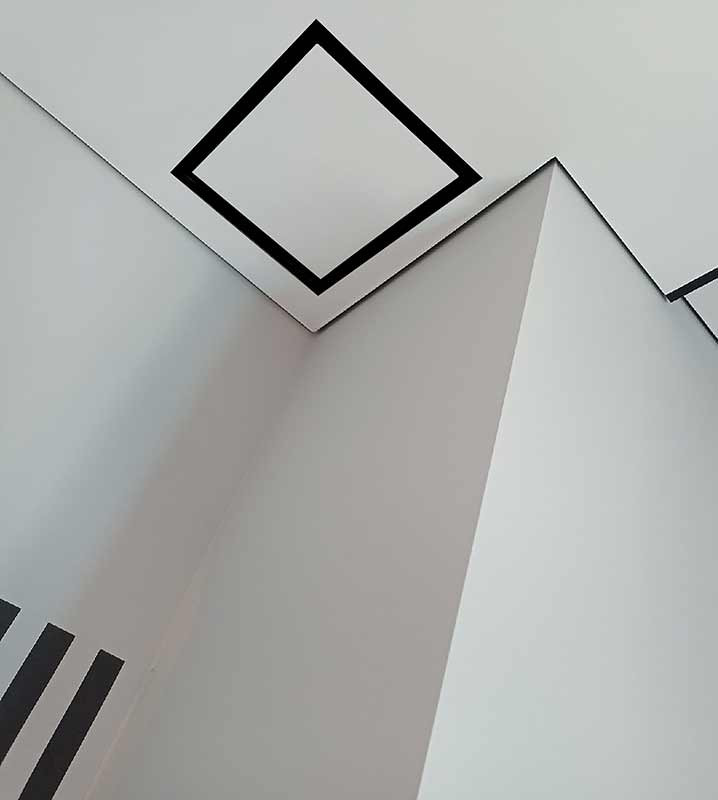

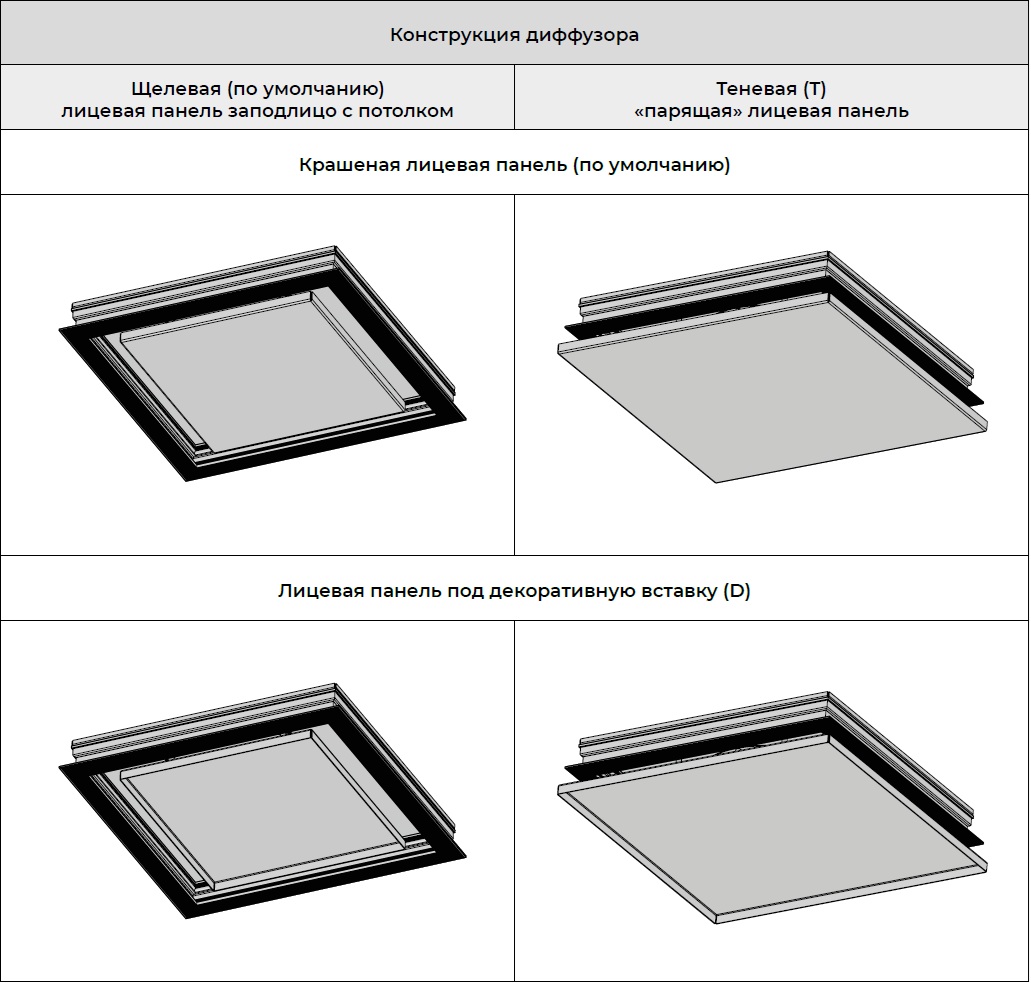

- 2 варианта конструкции: щелевая (панель заподлицо с потолком по умолчанию) и теневая («парящая») панель

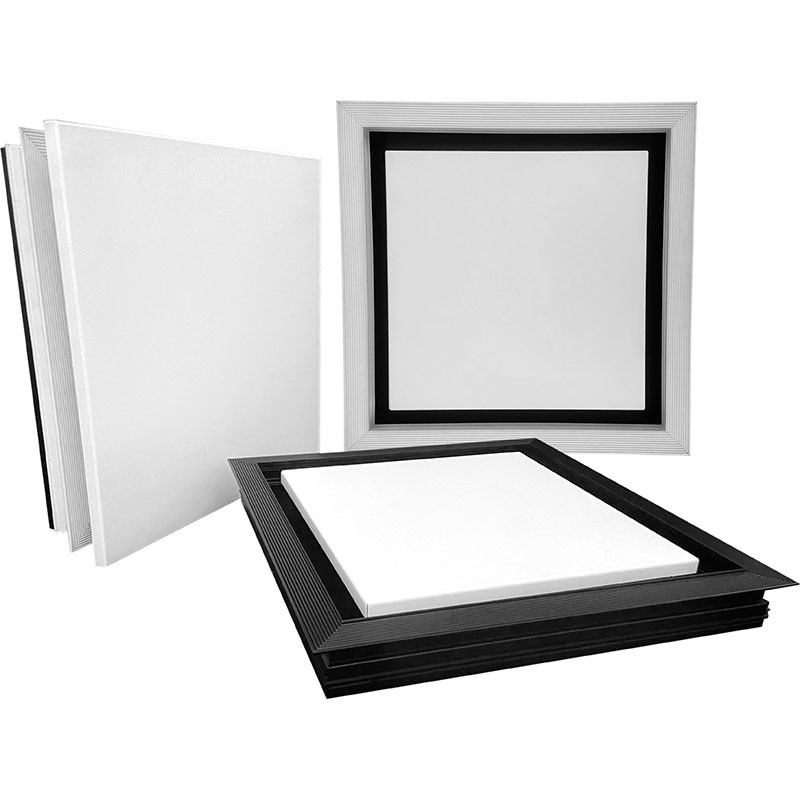

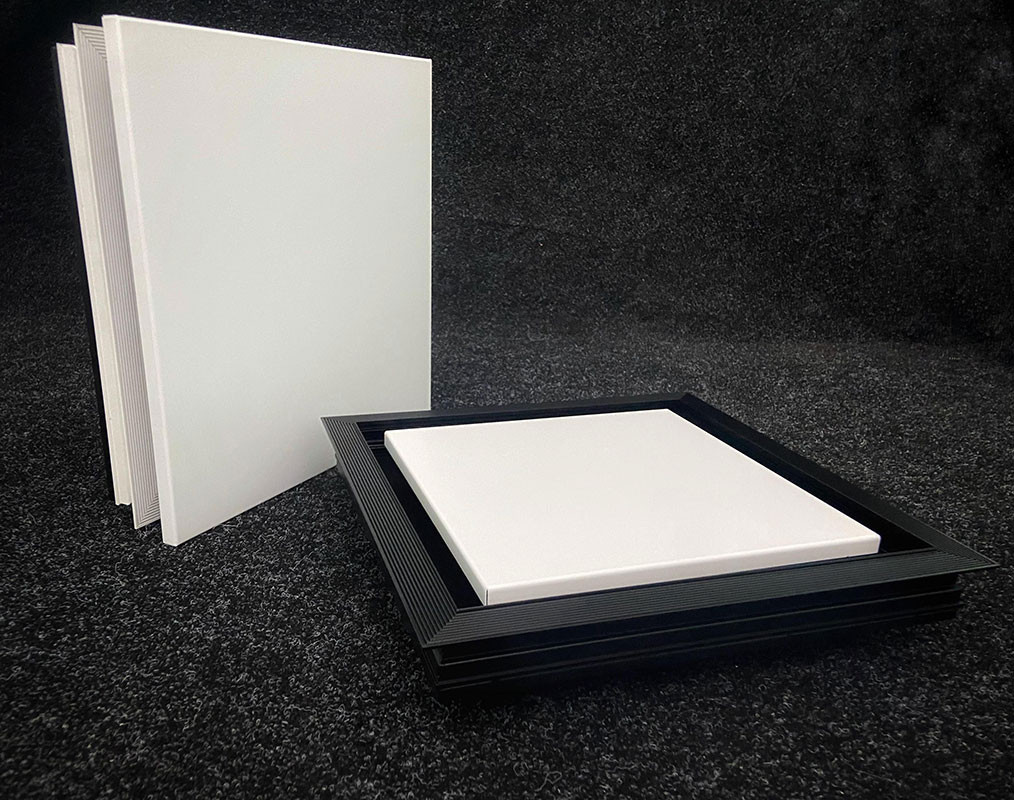

- 2 вида лицевых панелей: крашеная и под декоративную отделку
- Возможна комплектация камерой статического давления по запросу

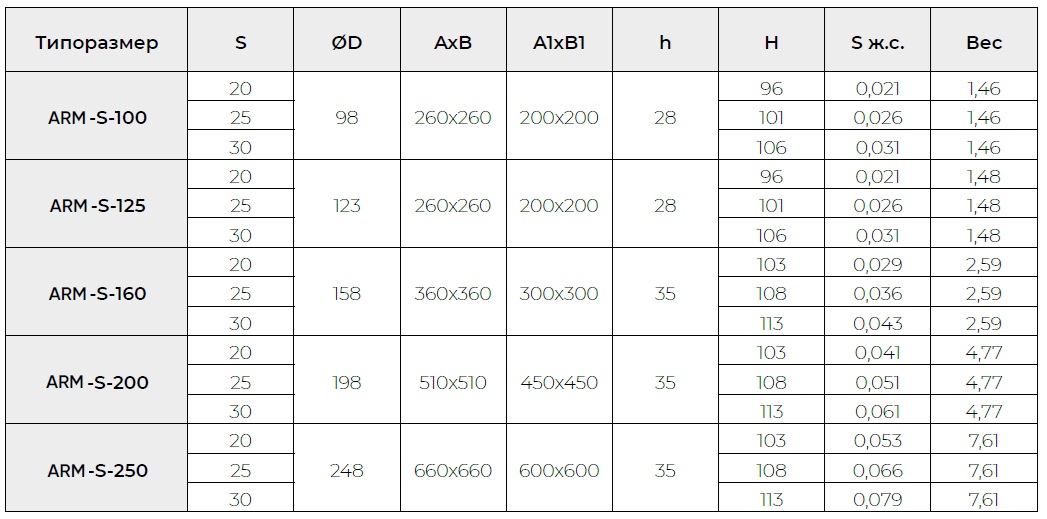

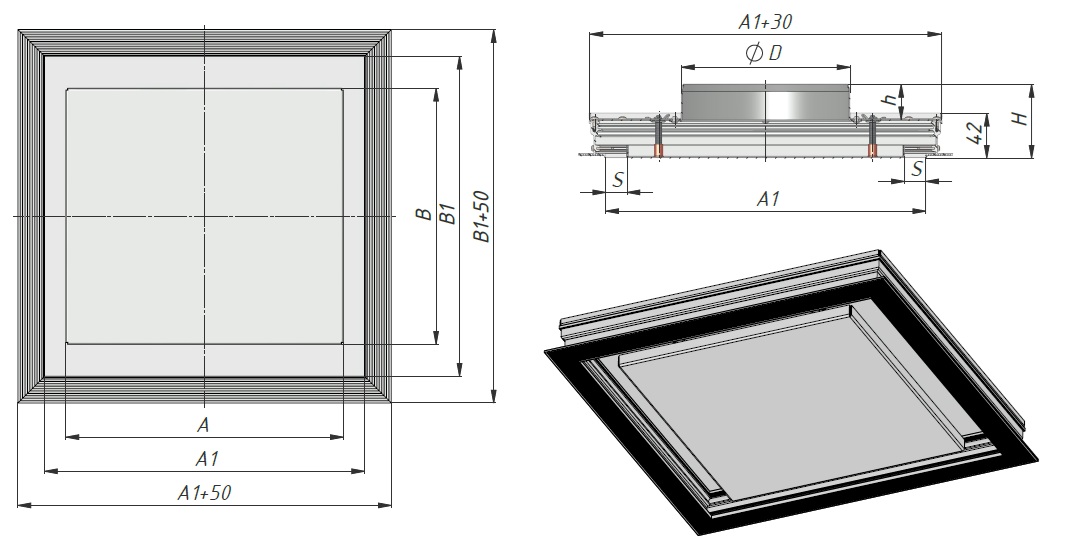

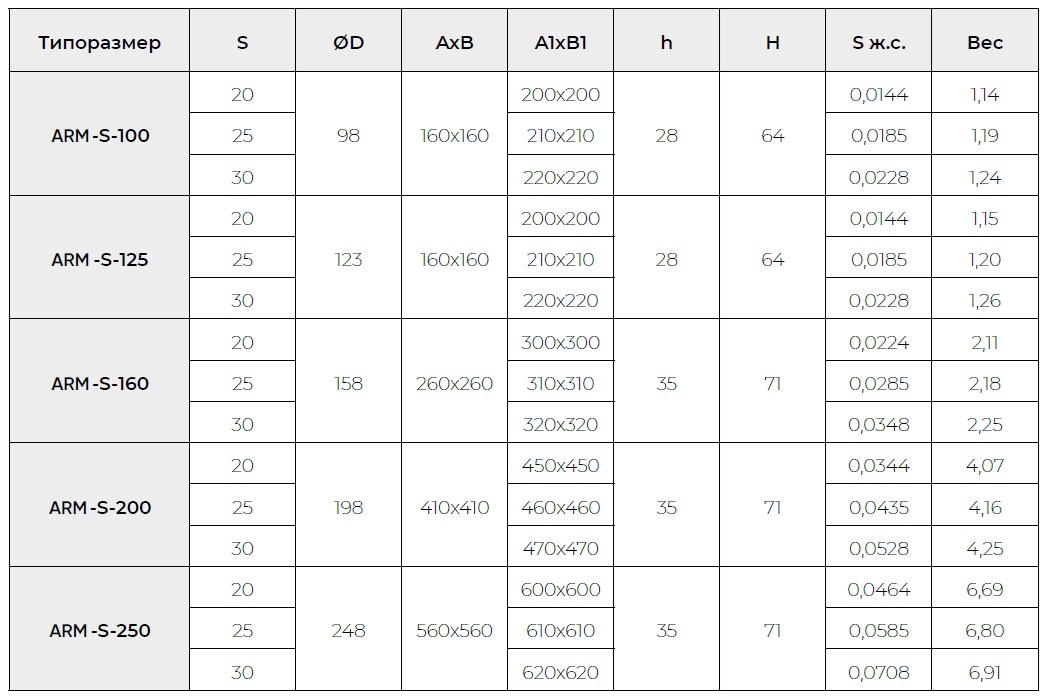

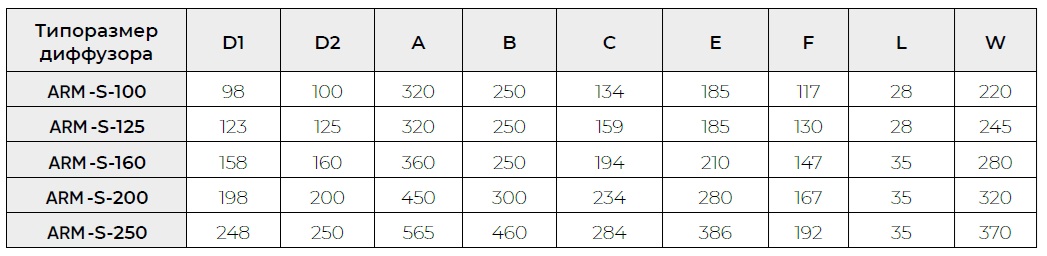

Габаритно-посадочные размеры диффузора ARM-S

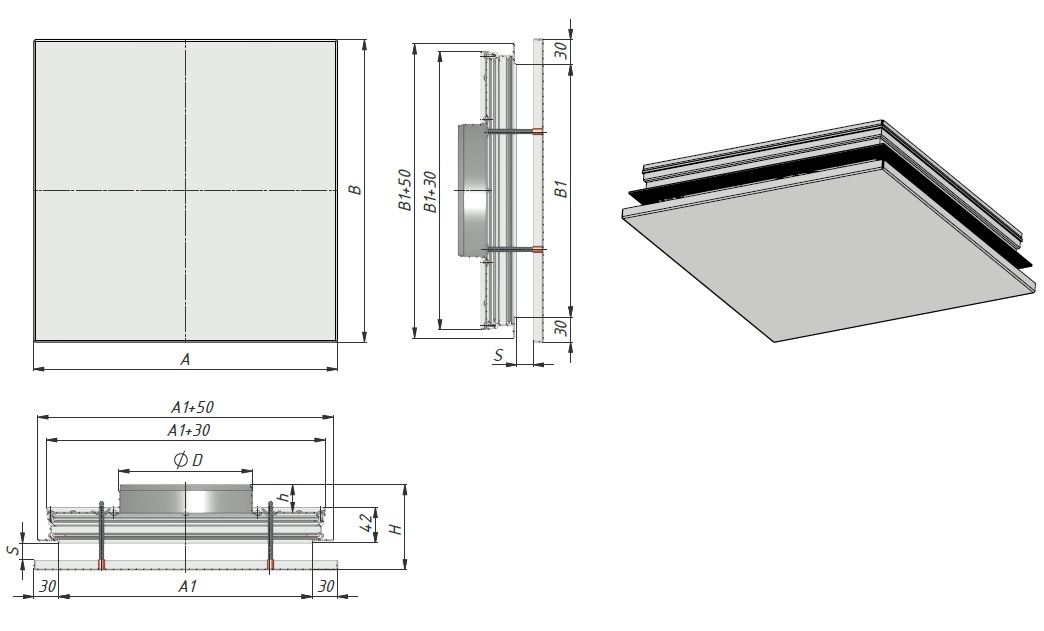

Габаритно-посадочные размеры диффузора ARM-S-T

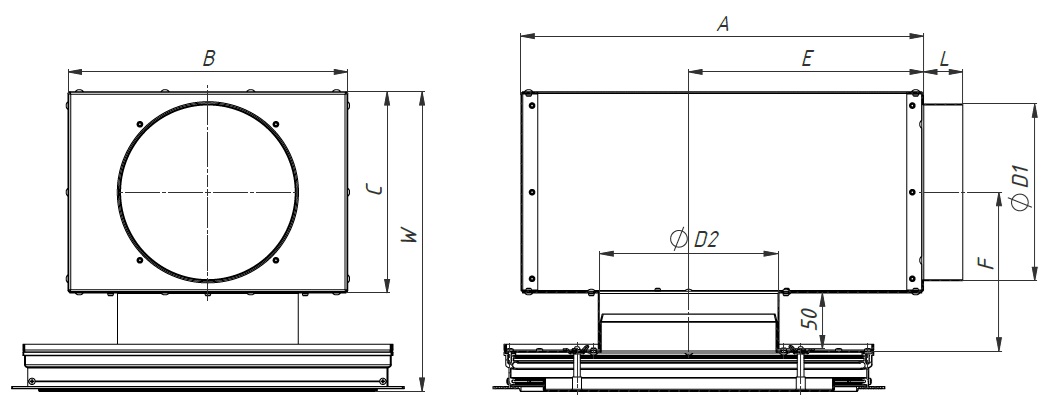

Габаритно-посадочные размеры диффузора ARM-S с камерой статического давления КСД

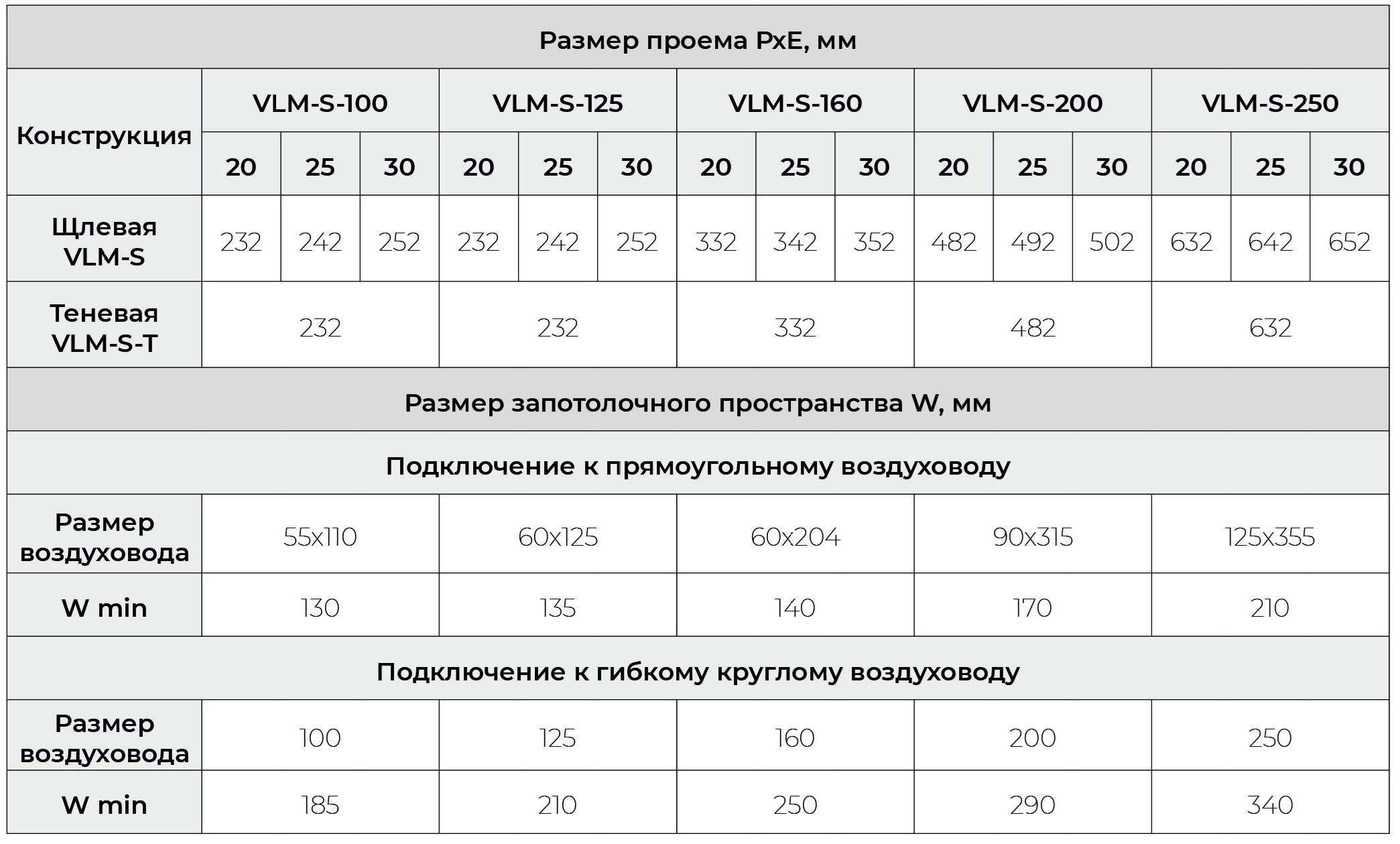

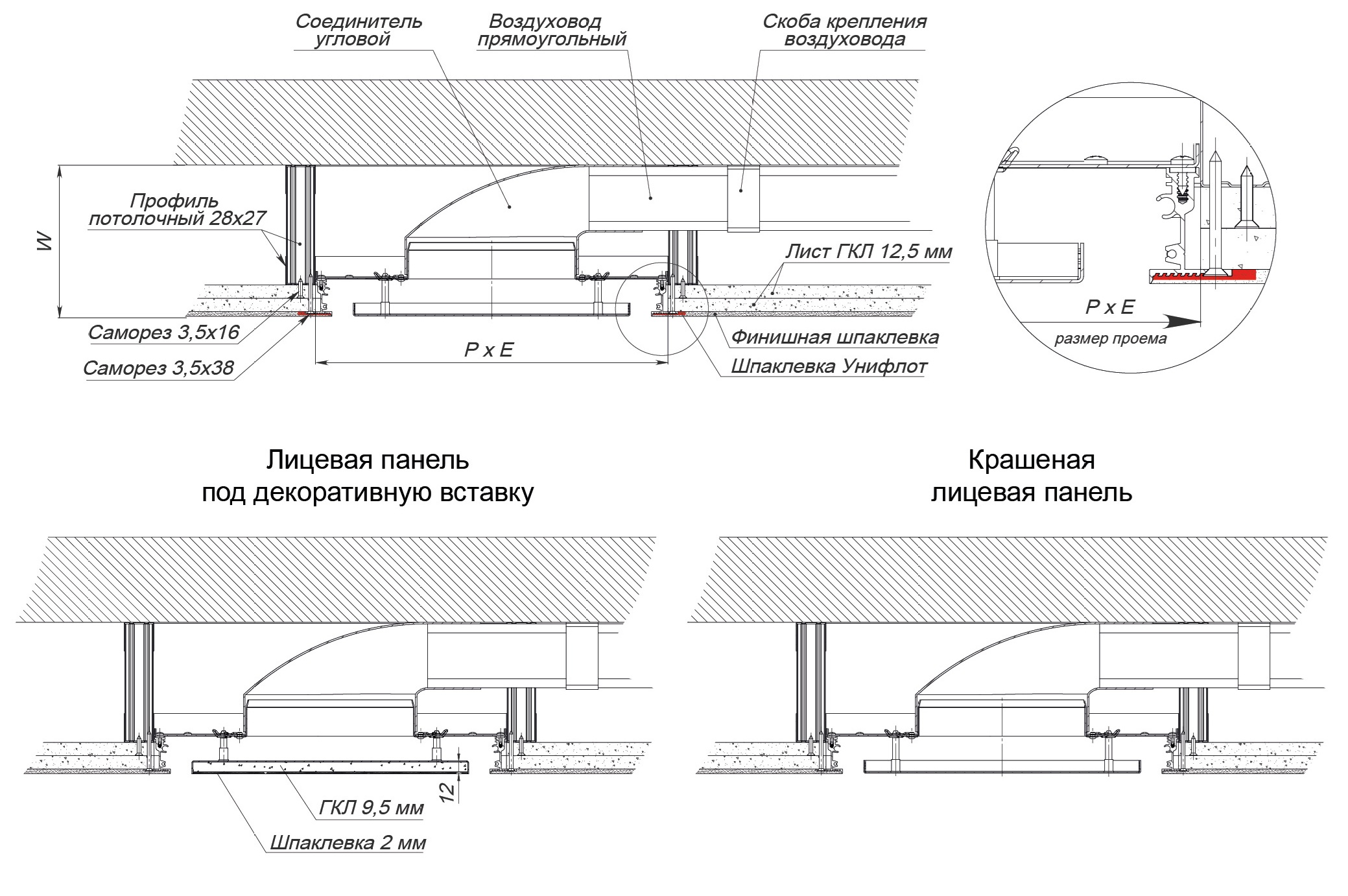

Монтаж диффузора ARM-S к прямоугольному воздуховоду

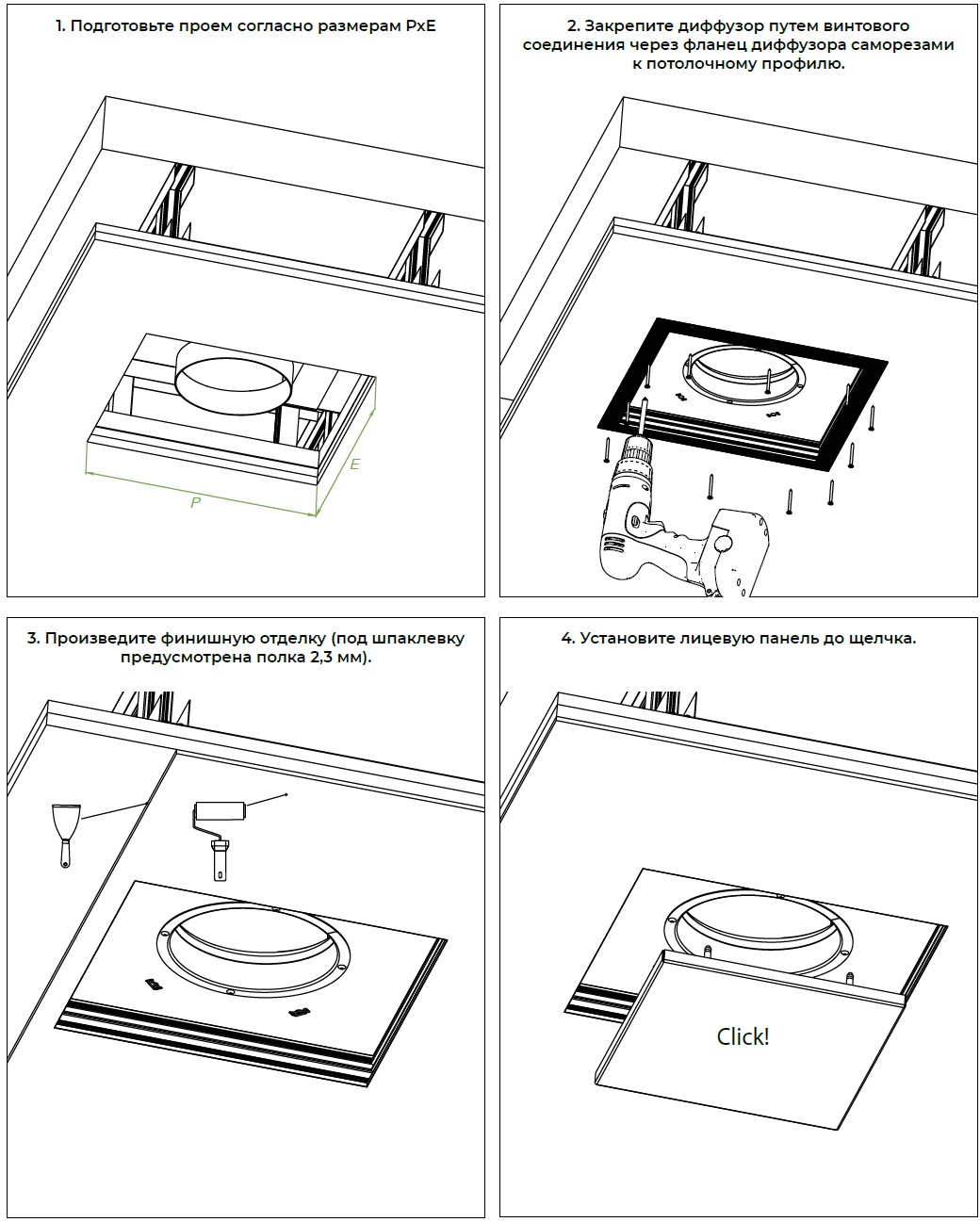

Последовательность монтажа диффузора ARM-S к прямоугольному воздуховоду
Таблицы быстрого подбора диффузора ARM, вертикальная струя

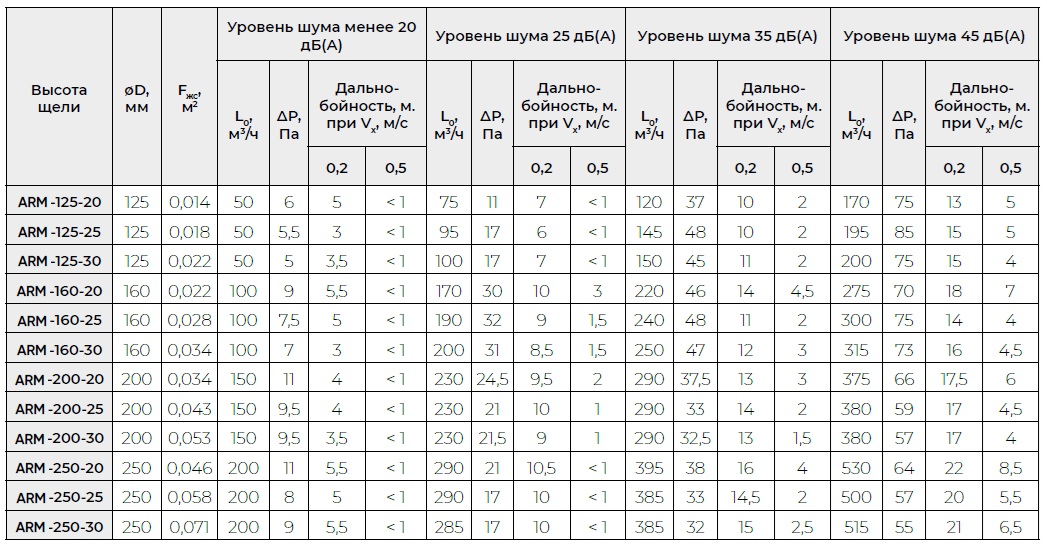

Максимальные показатели производительности диффузора с выравнивателем потока воздуха и КСД в зависимости от генерируемого шума

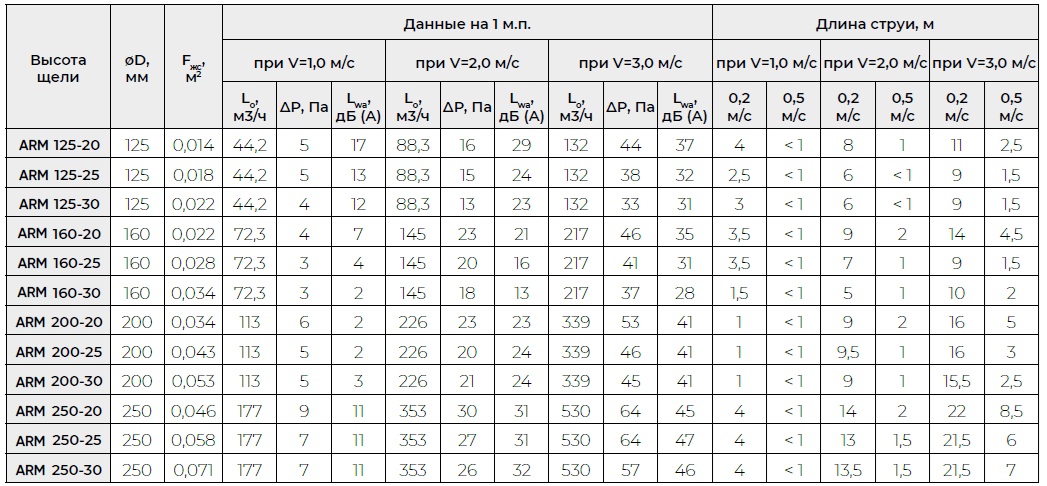

Характеристики диффузора с выравнивателем потока воздуха и КСД в зависимости от скорости подаваемого воздуха

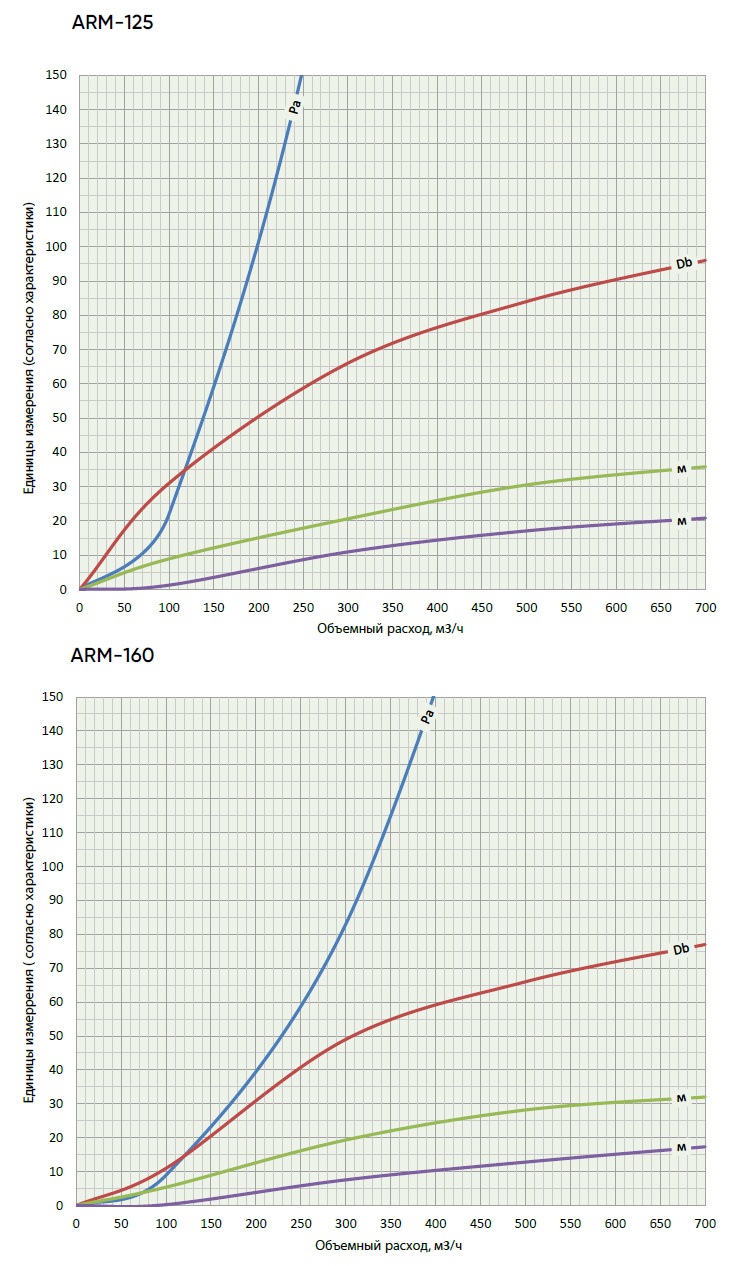

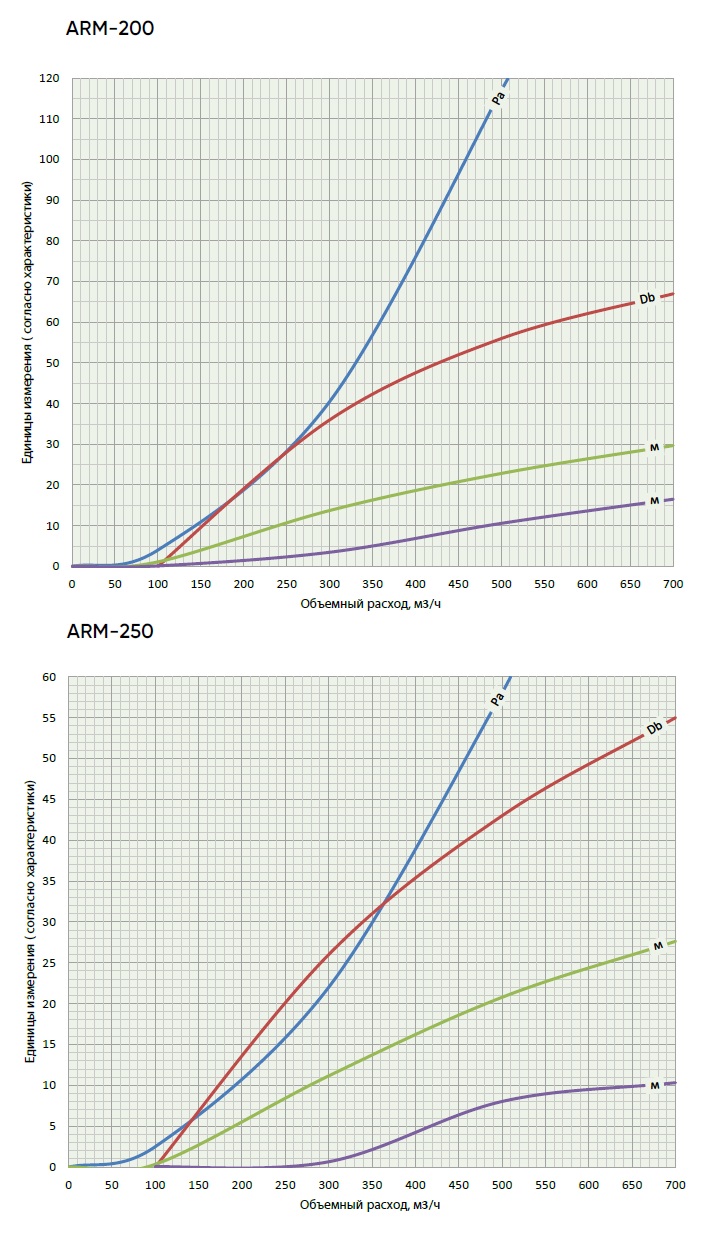

Графики аэродинамических и акустических характеристик диффузора ARM в зависимости от объема подаваемого воздуха, вертикальная струя
Таблицы быстрого подбора диффузора ARM, вытяжка

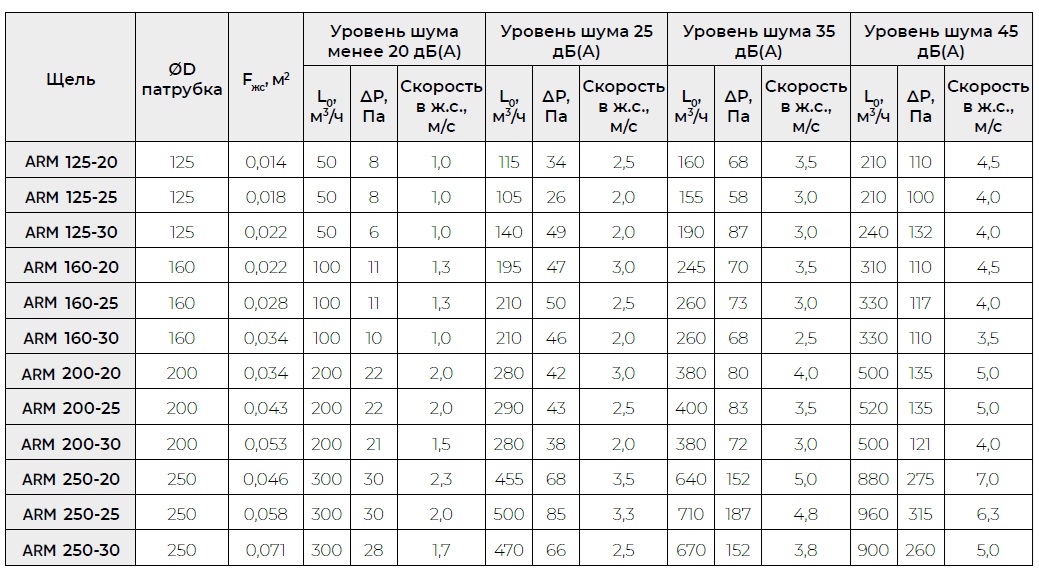

Максимальные показатели производительности щелевого диффузора ARM в зависимости от генерируемого шума, удаление воздуха

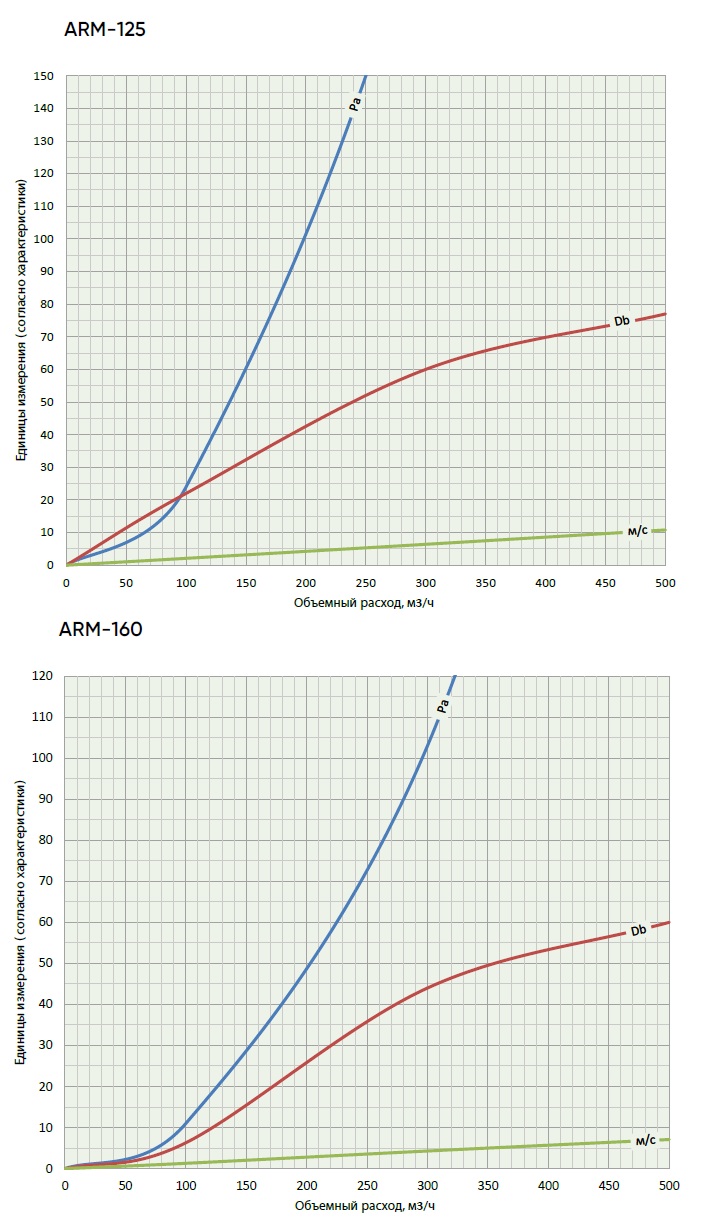

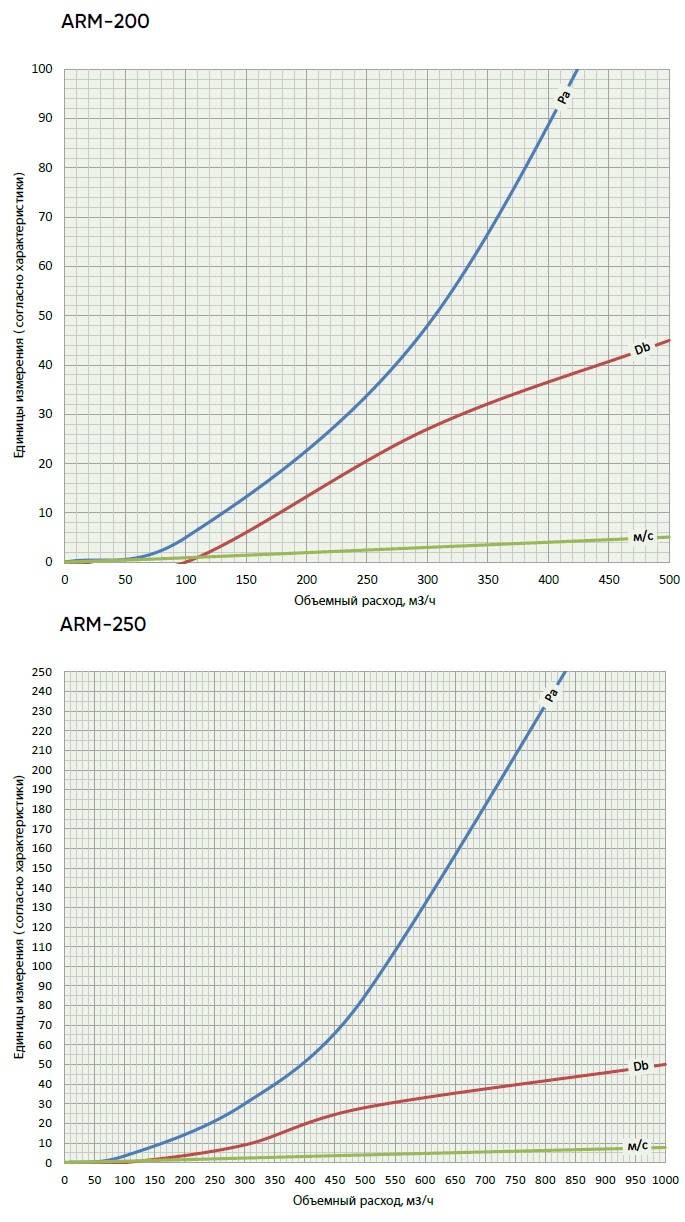

Графики аэродинамических и акустических характеристик диффузора ARM вытяжка

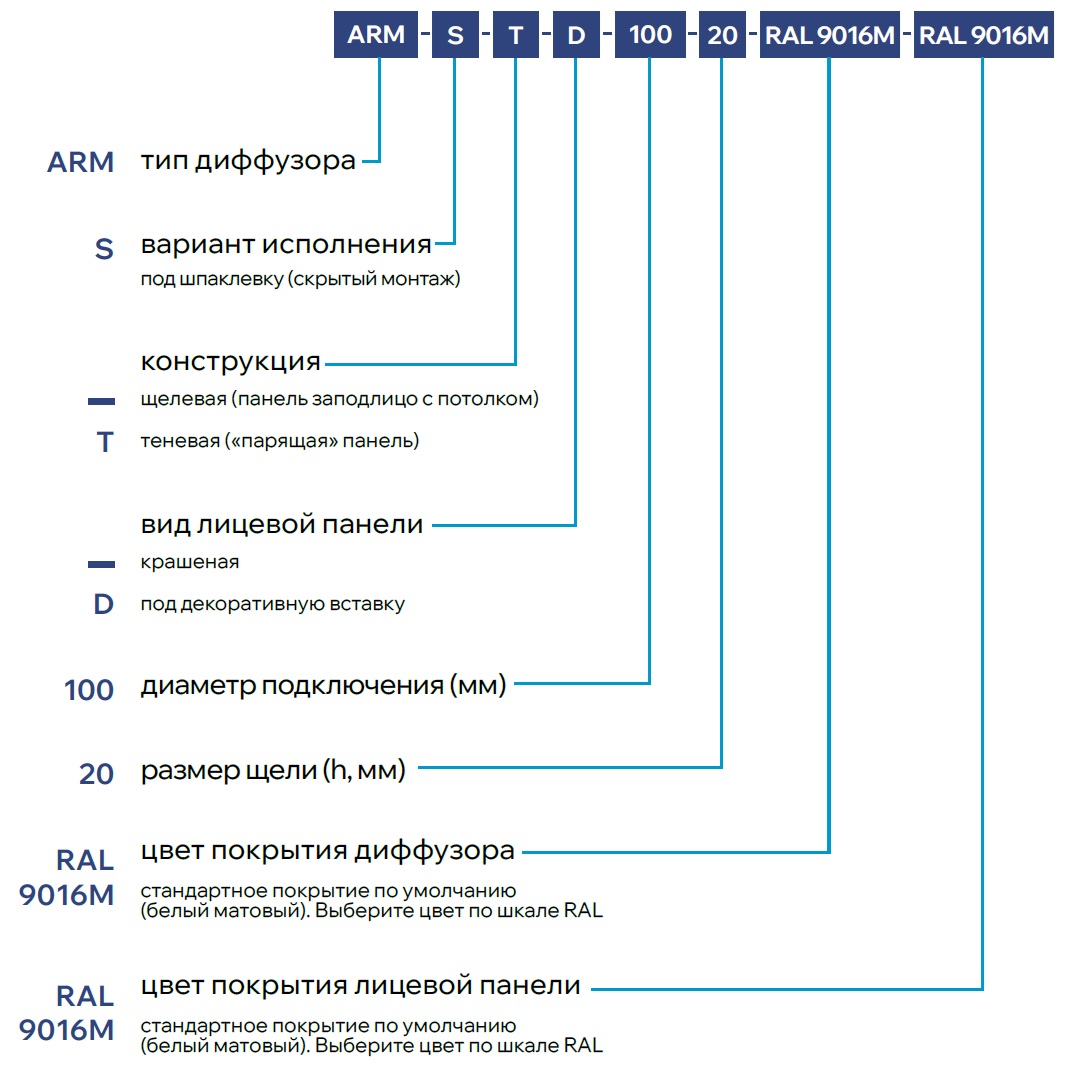

Пример заказа
Производитель имеет право без предварительного уведомления вносить в изделие изменения, которые не ухудшают его технические характеристики, а являются результатом работ по усовершенствованию его конструкции или технологии производства.
