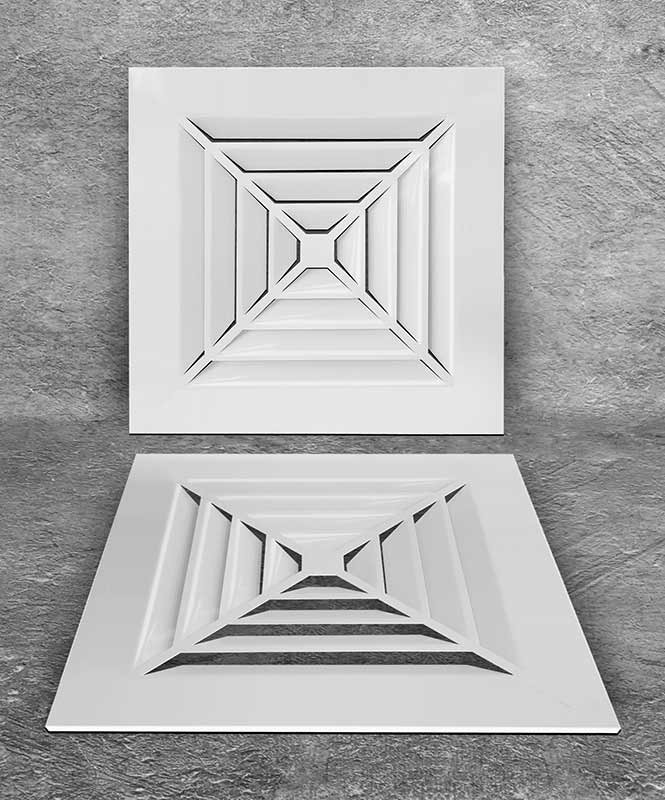

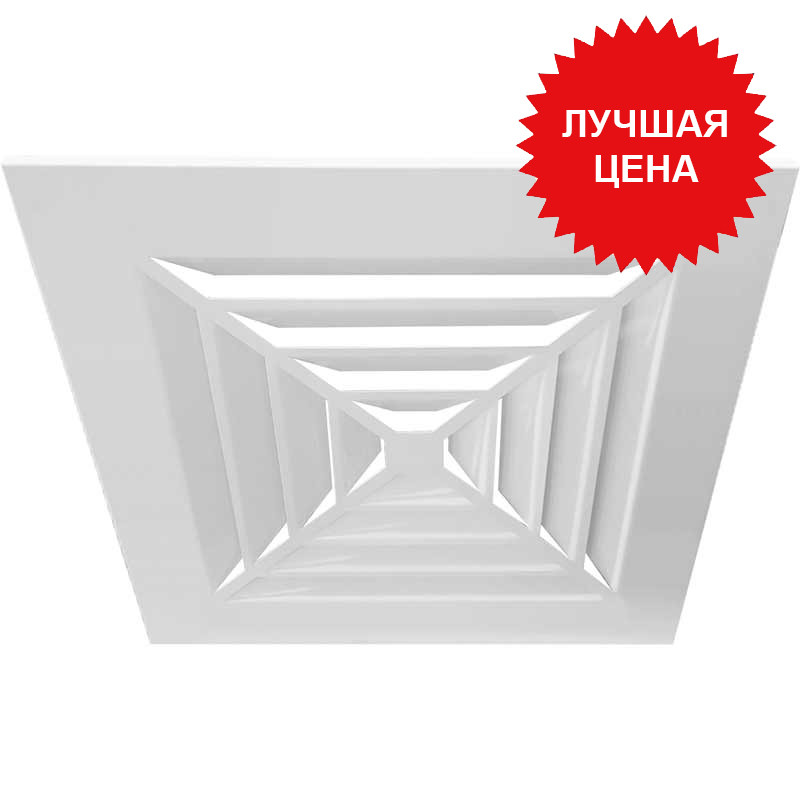

Стальная потолочная решетка 4РП-С

Описание вентиляционной потолочной решетки 4РП-С

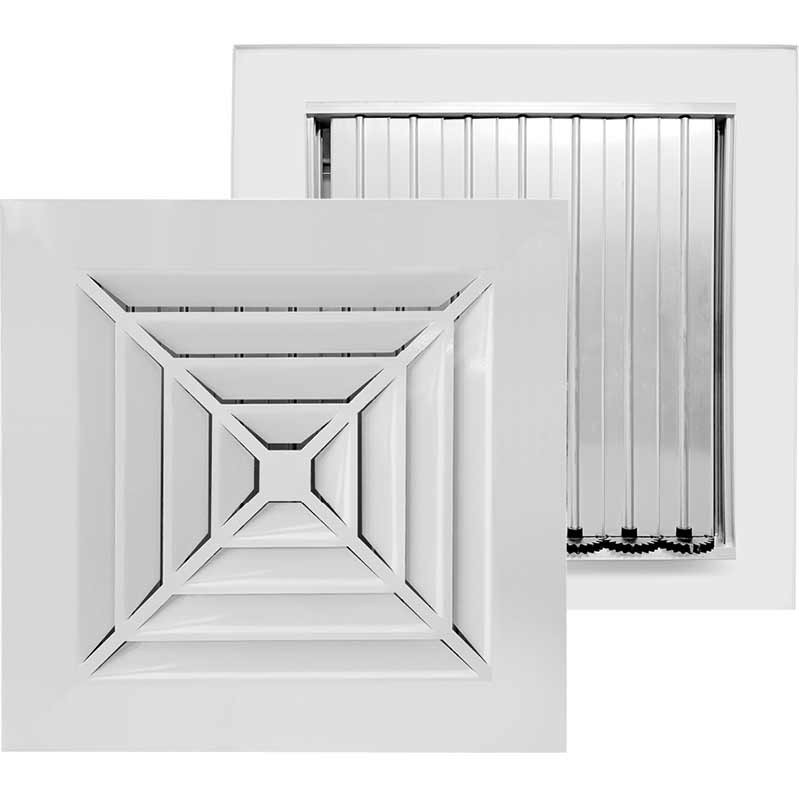

Стальная потолочная решетка 4РП-С предназначена для распределения воздушного потока внутри помещения в четыре стороны, а при установке клапана расхода воздуха (модель 4РП-С-Р) регулирует объем поступающего в помещение воздуха. Как правило, потолочные решетки устанавливаются в потолок типа Армстронг, размеры решетки соответствуют размеру потолочной ячейки. Для подключения к системе воздуховодов потолочные решетки комплектуются камерой статического давления - КСД или КСР.  КСД состоит из стального корпуса с круглым патрубком для подсоединения к воздуховоду. КСР дополнительно оснащены устройством, регулирующим объем подаваемого воздуха, которое устанавливается во входном патрубке. Возможна комплектация потолочной решетки клапаном расхода воздуха. Клапан расхода воздуха (БРВ) предназначен для регулирования объема поступающего в помещение воздуха. БРВ представляет собой рамку с установленными в неё лопатками. Положение лопаток регулируется при помощи ручки. Изменение положения лопаток позволяет изменять площадь свободного сечения решетки, тем самым регулируя объем подаваемого воздуха. Внешняя сторона решетки

Материалы изготовления

• Решетка изготавливается из оцинкованного листового  металлопроката толщиной 0,9 мм и окрашивается порошковыми полиэфирными эмалями в любой цвет по международной шкале RAL. По умолчанию решетки окрашиваются в белый цвет RAL9016. Статическая  камера изготавливается из оцинкованной листовой стали 0,4 - 1,5 мм в зависимости от размера и пожелания заказчика. По умолчанию все изделия поставляются в неокрашенном виде.

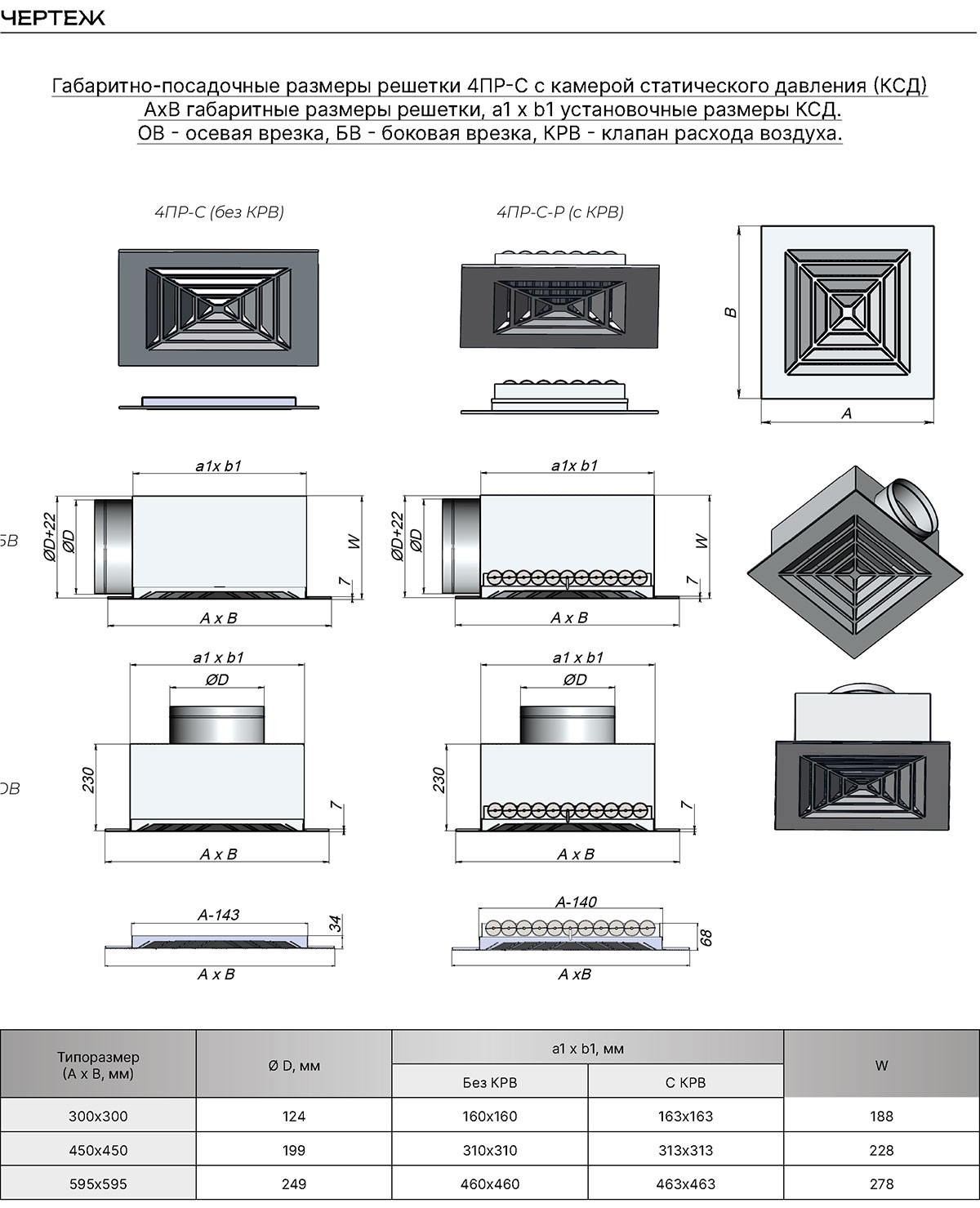

Возможно изготовление нестандартных размеров с шагом 1 мм Стандартные размеры решетки 300х300 мм, 450х450 мм, 600х600 мм Минимальный размер решетки - 300х300 мм Максимальный размер решетки - 1500х1500 мм Определяющими размерами являются габаритные Габаритно-посадочные размеры решетки 4РП-С с камерой статического давления (КСД) АхВ габаритные размеры решетки, a1 x b1 установочные размеры КСД. ОВ - осевая врезка, БВ - боковая врезка, БРВ - клапан расхода воздуха Сечения решеток 4РП-С стандартных типоразмеров Значение коэффициента Кр при различных значениях угла β для клапана расхода воздуха Варианты монтажа потолочных решеток Максимальные показатели производительности решетки 4РП-С в зависимости от генерируемого шума, подача воздуха Максимальные показатели производительности решетки 4РП-С-Р (с клапаном расхода воздуха) в зависимости от генерируемого шума, подача воздуха Максимальные показатели производительности решетки 4РП-С в зависимости от генерируемого шума, удаление воздуха

Пример заказа

  Производитель имеет право без предварительного уведомления вносить в изделие изменения, которые не ухудшают его технические характеристики, а являются результатом работ по усовершенствованию его конструкции или технологии производства.
