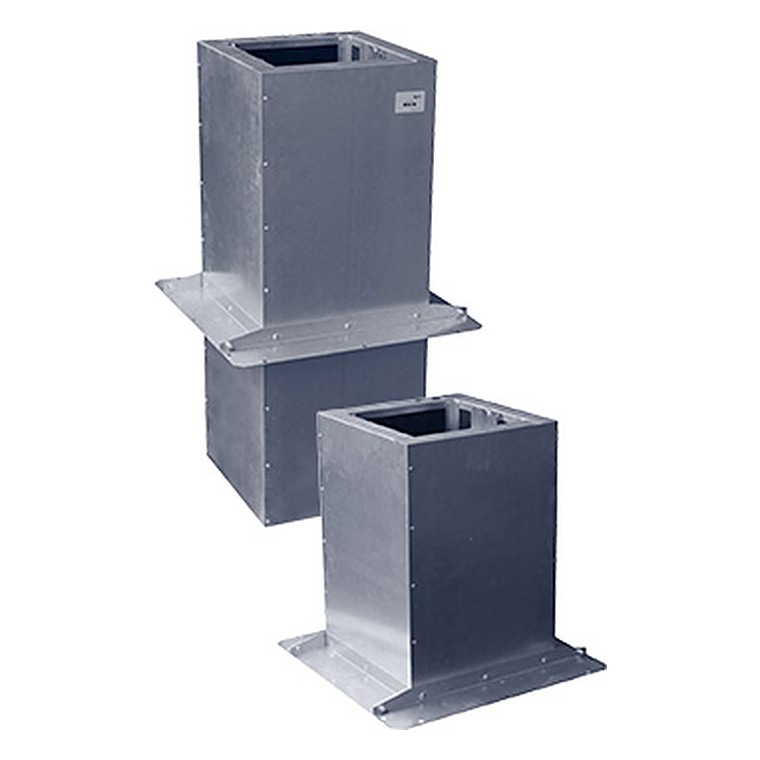

Монтажные стаканы МС и узлы прохода МСП

✓ Всегда в наличии / под заказ Доставка по всей России

Монтажные стаканы МС и узлы прохода МСП (PDF)Скачать ↓

Отгрузка со склада и под заказсрок подтвердит менеджерГарантия 12 месяцевофициальная, от производителяДокументыпаспорт, сертификаты

Вентилятор Арктос. 42 типоразмера в серии. Характеристики производителя, чертежи и документация — в карточке. Подбор и расчёт бесплатно.

⚙️ Подбор и заказ

Типоразмер / размер (если требуется) Комментарий к позиции Прикрепить файлы — чертёж, спецификация, фото (можно несколько)

Количество, шт

Оплата и доставка Отсрочка платежа

Конфигурация попадёт в корзину — там можно добавить ещё позиции и отправить весь заказ одним письмом. Цену и срок изготовления подтвердит менеджер в течение 1 часа в рабочее время.

Подробно

Описание

Монтажные стаканы МС и узлы прохода МСП — оборудование производителя Арктос для систем вентиляции и кондиционирования.

ПроизводительАрктос

Типоразмеров42

Вес13–208 кг

Данные производителяобновлено 12.12.2014

Конструкция и работа

Вентилятор устанавливается на кровле на монтажный стакан и выбрасывает воздух вертикально вверх или в сторону от здания. Корпус из оцинкованной стали или алюминия закрывает двигатель от осадков, а рабочее колесо вынесено в поток так, чтобы двигатель не нагревался удаляемым воздухом.

Что это даёт

Не занимает место в зданииВсё оборудование вынесено на кровлю — в техпомещении освобождается площадь.

Выброс вверхЗагрязнённый воздух отводится выше зоны воздухозабора и не возвращается в помещение.

Защита от осадковКорпус и защитная сетка не пропускают дождь, снег и птиц внутрь воздуховода.

Доступ для обслуживанияОткидная или съёмная крышка открывает доступ к колесу и двигателю прямо на кровле.

Работа при отрицательных температурахДвигатель рассчитан на круглогодичную эксплуатацию на открытом воздухе.

Где применяется

Вытяжка из административных и общественных зданий, торговых центров, складов и производств, дымоудаление и вытяжка от кухонь предприятий питания, вентиляция подземных автостоянок.

Как подобрать

Подберите типоразмер по расходу и полному давлению с учётом местных сопротивлений шахты, затем выберите монтажный стакан под размер вентилятора и утеплитель по климатической зоне. Для реверсивных и дымоудаляющих схем проверьте допустимую температуру.

Технические характеристики

Модель	□А,	B,	С,	F,	□E,	H,	Вес, кг		Модель вентилятора
Модель	мм	мм	мм	мм	мм	мм	МСМСП	МС-Ш МСП-Ш	Модель вентилятора
МС(-Ш) 300	300	500	500	—	220	600	13	14	TKS 300, TKS 300 EC
МС(-Ш) 400	410	610	610	—	320	600	16	18	TKS 400, TKH 400, TKS 400 EC, TKH 400 EC
МС(-Ш) 560A	555	755	755	—	470	600	28	33	TKH 560 A
МС(-Ш) 560B	545	745	745	—	470	600	28	33	TKH 560 B
МС(-Ш) 660	645	845	845	—	570	600	32	41	TKH 660
МС(-Ш) 760	745	945	945	—	670	600	47	57	TKH 760
МС(-Ш) 960	945	1145	1145	—	870	600	58	74	TKH 960
МСП(-Ш) 300	300	500	500	—	220	1050	18	21	TKS 300, TKS 300 EC
МСП(-Ш) 400	410	610	610	—	320	1050	24	27	TKS 400, TKH 400, TKS 400 EC, TKH 400 EC
МСП(-Ш) 560A	555	755	755	—	470	1050	43	52	TKH 560 A
МСП(-Ш) 560B	545	745	745	—	470	1050	42	51	TKH 560 B
МСП(-Ш) 660	645	845	845	—	570	1050	54	69	TKH 660
МСП(-Ш) 760	745	945	945	—	670	1050	69	88	TKH 760
МСП(-Ш) 960	945	1145	1145	—	870	1050	85	116	TKH 960
МСП(-Ш) 300-α	300	480	500	685	220	1200	21	25	TKS 300, TKS 300 EC
МСП(-Ш) 400-α	410	590	610	715	320	1260	29	34	TKS 400, TKH 400, TKS 400 EC, TKH 400 EC
МСП(-Ш) 560A-α	555	735	755	757	470	1330	55	67	TKH 560 A
МСП(-Ш) 560B-α	545	725	745	755	470	1330	54	66	TKH 560 B
МСП(-Ш) 660-α	645	825	845	785	570	1380	65	86	TKH 660
МСП(-Ш) 760-α	745	920	945	810	670	1430	88	112	TKH 760
МСП(-Ш) 960-α	945	1120	1145	870	870	1530	117	159	TKH 960
МС(-Ш) 390	395	595	595	—	320	600	15	17	TXP 3M, TXP 6M
МС(-Ш) 550	555	755	755	—	470	600	29	34	TXP 7M, TXP 7T, TXP 8M, TXP 8T
МС(-Ш) 700	705	905	905	—	620	600	46	55	TXP 10M, TXP 10T
МС(-Ш) 890	895	1095	1095	—	820	600	57	73	TXP 12T, TXP 14T, TXP 15T, TXP 18T
МС(-Ш) 940	945	1145	1145	—	870	600	60	77	TXA 71 6T
МС(-Ш) 1220	1220	1420	1420	—	1170	600	78	105	TXA 80 6T
МС(-Ш) 1390	1390	1590	1590	—	1320	600	88	129	TXA 100 6T
МСП(-Ш) 390	395	595	595	—	320	1050	23	27	TXP 3M, TXP 6M
МСП(-Ш) 550	555	755	755	—	470	1050	43	52	TXP 7M, TXP 7T, TXP 8M, TXP 8T
МСП(-Ш) 700	705	905	905	—	620	1050	63	79	TXP 10M, TXP 10T
МСП(-Ш) 890	895	1095	1095	—	820	1050	79	108	TXP 12T, TXP 14T, TXP 15T, TXP 18T
МСП(-Ш) 940	945	1145	1145	—	870	1050	85	116	TXA 71 6T
МСП(-Ш) 1220	1220	1420	1420	—	1170	1050	109	156	TXA 80 6T
МСП(-Ш) 1390	1390	1590	1590	—	1320	1050	124	192	TXA 100 6T
МСП(-Ш) 390-α	395	575	595	710	320	1260	28	32	TXP 3M, TXP 6M
МСП(-Ш) 550-α	555	735	755	757	470	1330	55	67	TXP 7M, TXP 7T, TXP 8M, TXP 8T
МСП(-Ш) 700-α	705	880	905	800	620	1430	85	107	TXP 10M, TXP 10T
МСП(-Ш) 890-α	895	1070	1095	855	820	1530	111	154	TXP 12T, TXP 14T, TXP 15T, TXP 18T
МСП(-Ш) 940-α	945	1120	1145	870	870	1530	116	162	TXA 71 6T
МСП(-Ш) 1220-α	1220	1395	1420	950	1170	1680	177	254	TXA 80 6T
МСП(-Ш) 1390-α	1390	1565	1590	1000	1320	1770	208	323	TXA 100 6T

Чертёж и присоединительные размеры

Таблицы, чертежи и графики — из каталога производителя (arktika.ru); проверьте актуальную версию перед заказом.

Важно знать

Крышный вентилятор ставится только на монтажный стакан — прямое крепление к кровельному пирогу приводит к протечкам и вибрации.

Электропитание подводится через ремонтный выключатель, установленный рядом с вентилятором.

Для вытяжки от кухонь предусматривайте жироулавливающие фильтры и лючок для очистки воздуховода.

Подберём и рассчитаем. Пришлите расход воздуха, давление и условия работы — инженеры ВЕНТАР-С проверят рабочую точку, подготовят спецификацию и подскажут аналог, если нужного исполнения нет в наличии.
