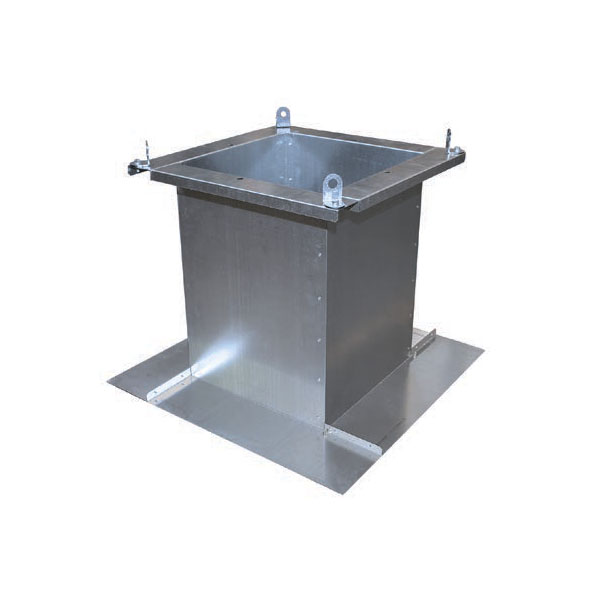

Стакан утепленный СОМ-2-ДУ
Нужен монтаж?
Необходим монтаж оборудования? Оставьте заявку по объекту, и мы свяжемся с Вами
Есть вопрос?
Оставьте свои данные, и мы свяжемся с Вами в указанное время
Описание
Стакан опорный монтажный СОМ производства ГК РОВЕН является элементом вентиляционной сети для установки крышных вентиляторов на кровле зданий и сооружений. Он обеспечивает надежный монтаж, высокую устойчивость и жесткость конструкций, служит опорой вентиляционного устройства и защитой воздуховодов. Использование стакана позволяет облегчить монтаж вентилятора, предотвратить потерю тепла и накапливание конденсата.
Монтажные стаканы являются механическим устройством в моноблочном исполнении. Конструктивно устройство представляет собой сборный или сварной корпус коробчатого сечения из тонколистовой стали (в том числе нержавеющей). Стаканы имеют нижний фланец для установки на кровлю и распределения нагрузки и верхний фланец для монтажа вентилятора. В зависимости от модификации корпус изделия может включать теплоизоляционные материалы. Внутри корпуса могут содержаться пластины снижающие шум, клапаны на вытяжку и приток, а так же выдвижной противопожарный клапан.
Достоинства монтажного стакана позволяют:
- Ускорить и облегчить процесс монтажа/демонтажа вентилятора.
- Поднять вентилятор над кровлей на высоту снежного покрова в зимний период.
- Установить крышный вентилятор при необходимости на наклонной кровле.
- Обеспечить создание замкнутого теплого контура в зоне прохода перекрытия с целью предотвращения неконтролируемых потерь тепла из помещения.
- Обеспечить создание надежного влагонепроницаемого примыкания гидроизоляции кровли к вентиляционной конструкции.
- Обеспечить простое обслуживание (при комплектации стакана противопожарным клапаном ОЗ) привода клапана, за счет съемного кожуха, и простое обслуживание клапана, за счет конструкции стакана, позволяющей извлечь клапан без отключения от системы вентиляции.
Стаканы опорные монтажные СОМ изготавливаются по ТУ 29.32.30-008-80381186-2021.
Общие сведения
Стакан опорный СОМ предназначен для монтажа крышных вентиляторов общеобменной вентиляции и крышных вентиляторов дымоудаления. Устанавливается на горизонтальную или наклонную поверхность кровли любого типа.
СОМ 1 Серия облегченных стаканов монтажных с прямоугольным проходным сечением. СОМ 1К Серия облегченных стаканов монтажных с круглым проходным сечением. Стаканы рекомендуются для применения в умеренном климате с низким снеговым покровом, с небольшими перепадами температур. СОМ 2 Серия утепленных стаканов монтажных с прямоугольным проходным сечением. СОМ 2К Серия утепленных стаканов монтажных с круглым проходным сечением. Стаканы рекомендуются для применения в холодном климате для предотвращения потери тепла, с большими перепадами температур.
Таблица 1 содержит список серий стаканов монтажных СОМ по назначению и применению.
Таблица 1 – Схема применяемости стаканов
| Серия | Наполнение | Устанавливаемые вентиляторы | Примечание |
| СОМ 1, СОМ 1Н, СОМ 2, СОМ 2Н | - | серии РОКС, РОСА, ВОП-20, ВО | базовое исполнение |
| Ш | обеспечивает шумоглушение | ||
| КП | отсекает выходящий поток | ||
| КВ | отсекает входящий поток | ||
| ОЗ | предназначен для открывания проема при срабатывании пожарной сигнализации* | ||
| СОМ 1К, СОМ 2К | - | серии ВОП-20, ВО | базовое исполнение |
* Предел огнестойкости клапана указывается в соответствии с требованиями системы 60, 90 минут. Напряжение привода 24 или 220В.
Стаканы монтажные выпускаются в следующих исполнениях:
О – для общеобменных систем вентиляции; К1 – для систем вентиляции перемещающих агрессивные среды; ДУ – для систем дымоудаления.
Материальное исполнение стаканов монтажных СОМ в зависимости от исполнения приведено в таблице 2. Таблица 2 – Материальное исполнение СОМ
| Обозначение | Материал | Назначение |
| О | Сборная конструкция, гальваническое покрытие (оцинкованная сталь) | Для перемещения воздуха и других газопаровоздушных смесей, не вызывающих ускоренной коррозии оцинкованной стали |
| К1 | Сборная конструкция, нержавеющая сталь | Для перемещения агрессивных невзрывоопасных воздушных смесей, не вызывающих ускоренной коррозии нержавеющей стали. Не допускается контакт с сильными восстановителями (щелочи), сильными окислителями (кислоты), морской водой |
| ДУ* | Сборная сварная конструкция усиленная, лакокрасочное покрытие со стойкостью до 400 °С/600 °С | Для удаления возникающих при пожаре газов и одновременного отвода тепла за пределы обслуживаемого помещения с целью проведения работ по борьбе с пожаром. Может пропускать газы с температурой 400 °С или 600 °С до 90 минут |
* Стаканы монтажные ДУ исполнения могут дополнительно комплектоваться клапанами на вытяжку и огнезадерживающими. Клапан на приток и шумоглушение в стаканы ДУ исполнения ставить нельзя. ** Комплектации стаканов не указанные в каталоге возможно изготовить по согласованию и индивидуальному заказу.
Таблица 3 содержит возможные исполнения и комплектации стаканом СОМ 1 / СОМ 1Н. Таблица 3 – исполнения стаканов СОМ 1 / СОМ 1Н
| Серия | Исполнение | Соединение с вентилятором* | Наполнение | Наименование |
| 1 - стакан облегченный с прямоугольным проходным сечением | О (так же возможно К1) | AF | Отсутствует | СОМ-1-О-____AF |
| С шумоглушением | СОМ-1-О-____AF-Ш | |||
| Клапан на приток | СОМ-1-О-____AF-КП | |||
| Клапан на вытяжку | СОМ-1-О-____AF-КВ | |||
| Противопожарный клапан с выбранной огнестойкостью и напряжением привода | СОМ-1-О-____AF-ОЗ/__/__ | |||
| RF | Отсутствует | СОМ-1-О-____RF | ||
| С шумоглушением | СОМ-1-О-____RF-Ш | |||
| Клапан на приток | СОМ-1-О-____RF-КП | |||
| Клапан на вытяжку | СОМ-1-О-____RF-КВ | |||
| Противопожарный клапан с выбранной огнестойкостью и напряжением привода | СОМ-1-О-____RF-ОЗ/__/__ | |||
| ДУ - дымоудаление | AF | Отсутствует | СОМ-1-ДУ-____AF | |
| RF | Отсутствует | СОМ-1-ДУ-____RF | ||
| AF | Противопожарный клапан с выбранной огнестойкостью и напряжением привода | СОМ-1-ДУ-____AF-ОЗ/__/__ | ||
| RF | СОМ-1-ДУ-____RF-ОЗ/__/__ | |||
| 1Н - стакан облегченный с прямоугольным проходным сечением для наклонной кровли | О (так же возможно К1) | AF | Отсутствует | СОМ-1Н-О-____AF |
| С шумоглушением | СОМ-1Н-О-____AF-Ш | |||
| Клапан на приток | СОМ-1Н-О-____AF-КП | |||
| Клапан на вытяжку | СОМ-1Н-О-____AF-КВ | |||
| Противопожарный клапан с выбранной огнестойкостью и напряжением привода | СОМ-1Н-О-____AF-ОЗ/__/__ | |||
| RF | Отсутствует | СОМ-1Н-О-____RF | ||
| С шумоглушением | СОМ-1Н-О-____RF-Ш | |||
| Клапан на приток | СОМ-1Н-О-____RF-КП | |||
| Клапан на вытяжку | СОМ-1Н-О-____RF-КВ | |||
| Противопожарный клапан с выбранной огнестойкостью и напряжением привода | СОМ-1Н-О-____RF-ОЗ/__/__ | |||
| ДУ - дымоудаление | AF | Отсутствует | СОМ-1Н-ДУ-____AF | |
| RF | Отсутствует | СОМ-1Н-ДУ-____RF | ||
| AF | Противопожарный клапан с выбранной огнестойкостью и напряжением привода | СОМ-1Н-ДУ-____AF-ОЗ/__/__ | ||
| RF | СОМ-1Н-ДУ-____RF-ОЗ/__/__ |
* AF - круглый присоединительный фланец стакана; RF - прямоугольный присоединительный фланец стакана.
Таблица 4 содержит возможные исполнения и комплектации стаканом СОМ 1К. Таблица 4 – исполнения стаканов СОМ 1К.
| Серия | Исполнение | Соединение с вентилятором | Наполнение | Наименование |
| 1К - стакан облегченный с круглым проходным сечением | О (так же возможно К1) | AF | Отсутствует | СОМ-1К-О-____AF |
| ДУ - дымоудаление | Отсутствует | СОМ-1К-ДУ-____AF |
Таблица 5 содержит возможные исполнения и комплектации стаканом СОМ 2 / СОМ 2Н. Таблица 5 – исполнения стаканов СОМ 2 / СОМ 2Н
| Серия | Исполнение | Соединение с вентилятором* | Наполнение | Наименование |
| 2 - стакан утепленный с прямоугольным проходным сечением | О (так же возможно К1) | AF | Отсутствует | СОМ-2-К1-____AF |
| С шумоглушением | СОМ-2-К1-____AF - Ш | |||
| Клапан на приток | СОМ-2-К1-____AF - КП | |||
| Клапан на вытяжку | СОМ-2-К1-____AF - КВ | |||
| Противопожарный клапан с выбранной огнестойкостью и напряжением привода | СОМ-2-К1-____AF - ОЗ/__/__ | |||
| RF | Отсутствует | СОМ-2-К1-____RF | ||
| С шумоглушением | СОМ-2-К1-____RF-Ш | |||
| Клапан на приток | СОМ-2-К1-____RF-КП | |||
| Клапан на вытяжку | СОМ-2-К1-____RF-КВ | |||
| Противопожарный клапан с выбранной огнестойкостью и напряжением привода | СОМ-2-К1-____RF-ОЗ/__/__ | |||
| ДУ - дымоудаление | AF | Отсутствует | СОМ-2-ДУ-____RF | |
| RF | Отсутствует | СОМ-2-ДУ-____RF | ||
| AF | Противопожарный клапан с выбранной огнестойкостью и напряжением привода | СОМ-2-ДУ-____AF -ОЗ/__/__ | ||
| RF | СОМ-2-ДУ-____RF-ОЗ/__/__ | |||
| 2Н - стакан утепленный с прямоугольным проходным сечением для наклонной кровли | О (так же возможно К1) | AF | Отсутствует | СОМ-2Н-К1-____AF |
| С шумоглушением | СОМ-2Н-К1-____AF - Ш | |||
| Клапан на приток | СОМ-2Н-К1-____AF - КП | |||
| Клапан на вытяжку | СОМ-2Н-К1-____AF - КВ | |||
| Противопожарный клапан с выбранной огнестойкостью и напряжением привода | СОМ-2Н-К1-____AF - ОЗ/__/__ | |||
| RF | Отсутствует | СОМ-2Н-К1-____RF | ||
| С шумоглушением | СОМ-2Н-К1-____RF-Ш | |||
| Клапан на приток | СОМ-2Н-К1-____RF-КП | |||
| Клапан на вытяжку | СОМ-2Н-К1-____RF-КВ | |||
| Противопожарный клапан с выбранной огнестойкостью и напряжением привода | СОМ-2Н-К1-____RF-ОЗ/__/__ | |||
| ДУ - дымоудаление | AF | Отсутствует | СОМ-2Н-ДУ-____AF | |
| RF | Отсутствует | СОМ-2Н-ДУ-____RF | ||
| AF | Противопожарный клапан с выбранной огнестойкостью и напряжением привода | СОМ-2Н-ДУ-____AF - ОЗ/__/__ | ||
| RF | СОМ-2Н-ДУ-____RF -ОЗ/__/__ |
* AF - круглый присоединительный фланец стакана; RF - прямоугольный присоединительный фланец стакана.
Таблица 6 содержит возможные исполнения и комплектации стаканом СОМ 2К. Таблица 6 – исполнения стаканов СОМ 2К
| Серия | Исполнение | Соединение с вентилятором | Наполнение | Наименование |
| 2К - стакан утепленный с круглым проходным сечением | К1 (так же возможно О) | AF | Отсутствует | СОМ-2К-К1-____AF |
| ДУ - дымоудаление | Отсутствует | СОМ-2К-ДУ-____AF |
