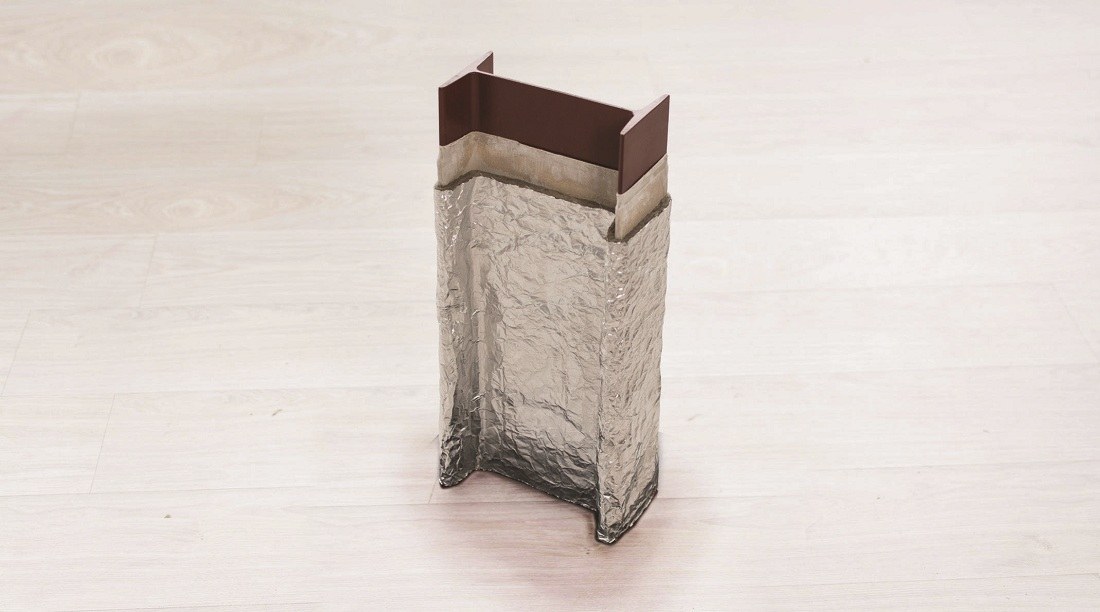

Система огнезащиты металлических конструкций Ogne-Met
При возникновении пожара на любом объекте возникают риски разрушения металлических конструкций. Воздействие высоких температур меняет структуру металла, что приводит к деформации и уменьшению его прочностных характеристик.
Нужен монтаж?
Необходим монтаж оборудования? Оставьте заявку по объекту, и мы свяжемся с Вами
Есть вопрос?
Оставьте свои данные, и мы свяжемся с Вами в указанное время
Описание
Детали

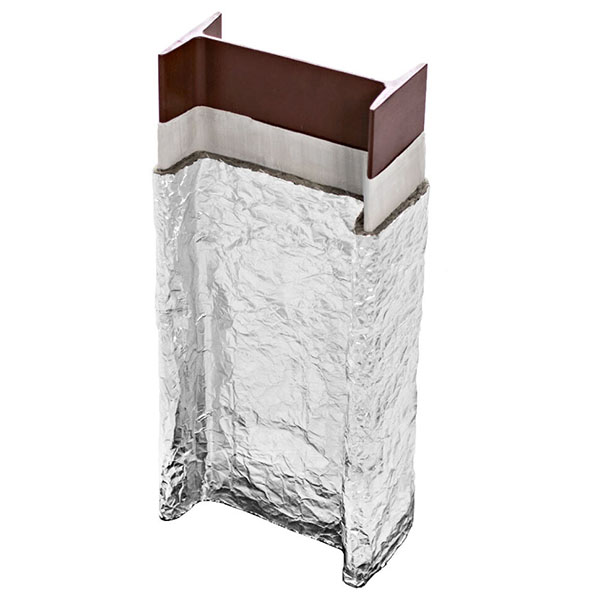

При возникновении пожара на любом объекте возникают риски разрушения металлических конструкций. Воздействие высоких температур меняет структуру металла, что приводит к деформации и уменьшению его прочностных характеристик. С целью уменьшения негативного воздействия огня на металлические конструкции применяется система конструктивной огнезащиты Ogne-Met. Данная система конструктивной огнезащиты обеспечивает предел огнестойкости от 45 до 150 минут в зависимости от толщины материалы.
Монтаж
- подготовка защищаемых поверхностей;
- раскрой материала ВМБОР;
- подготовка огнезащитного состава ОКС;
- нанесение клеевого состава на защищаемые поверхности;
- оклеивание защищаемых поверхностей материалом ВМБОР;
- проклеивание мест соединений материала алюминиевым скотчем.
Условия эксплуатации
- при температуре от -60 градусов по Цельсию;
- при влажности до 90%.
Технические характеристики используемых материалов
| Наименование | Размеры, мм | Объемная плотность,
кг/м3 |
Теплопроводность,
Вт (м-К) при 23 С |
Коэффициент
звукопоглощения (100-800 Гц) |
Упаковка
(рулон) м2 |
|---|---|---|---|---|---|
| ВМБОР-5Ф | 20000х1200х5 | 100 | 0,033 | 0,08-0,96 | 24 |
| ВМБОР-8Ф | 10000х1200х5 | 12 | |||
| ВМБОР-10Ф | 10000х1200х5 | 12 | |||
| ВМБОР-13Ф | 10000х1200х5 | 12 |
Выбор материала в зависимости от предела огнестойкости
| Приведенная толщина металла,
не менее 3,4 мм |
Приведенная
толщина металла, не менее 2,4 мм |
||||||
|---|---|---|---|---|---|---|---|
| Предел
огнестойкости |
R 45 | R 60 | R 90 | R 120 | R 150 | R 60 | R 90 |
| Вид материала | ВМБОР-
5Ф |
ВМБОР-
5Ф |
ВМБОР-
8Ф |
ВМБОР-
10Ф |
ВМБОР-
13Ф |
ВМБОР-
8Ф |
ВМБОР-
13Ф |
| Расход клеевого
состава ОКС кг/м2 |
1,25 | 1,5 | 2,3 | 2,3 | 2,3 | 2,3 | 2,3 |

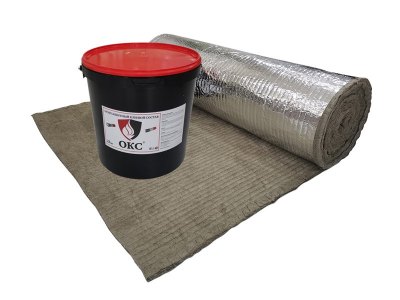

Используемые материалы

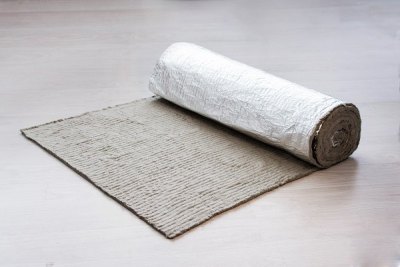

- материал базальтовый рулонный фольгированный ВМБОР - 23.99.19-001-19308982-2017;

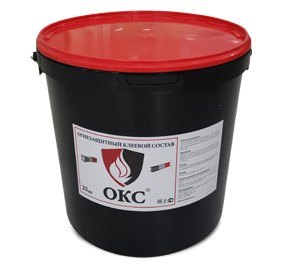

- клеевой состав ОКС - 23.99.19-002-19308982-2017.
Монтаж системы

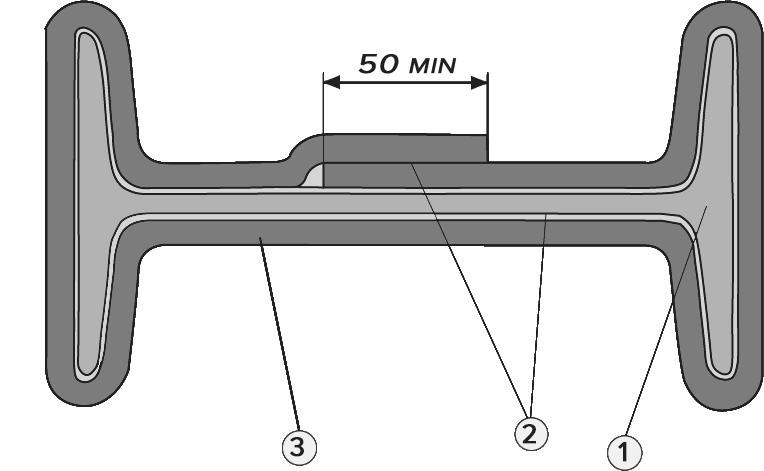

- 1. Металлическая констуркция
- 2. Клеевой состав ОКС
- 3. Материал ВМБОР

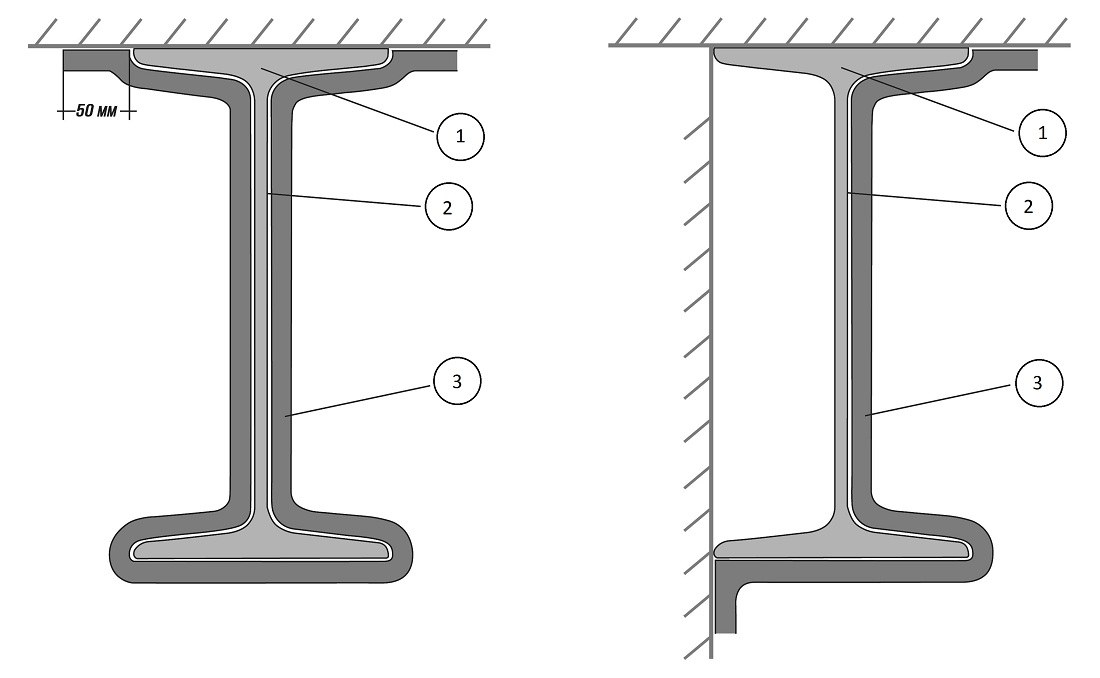

- 1. Металлическая конструкция
- 2. Клеевой состав ОКС
- 3. Материал ВМБОР
Схема монтажа конструктивного покрытия Ogne-Metв местах примыкания к строительным конструкциям. При монтаже металлических конструкций, примыкающей одной или двумя сторонами к несущим строительным конструкциям, в местах примыкания к этим конструкциям должны быть выполнены замки нахлест на несущую конструкцию не менее 50 мм.
Места примыкания металлической конструкции к профнастилу также выполняются с нахлестом на профнастил с заходом не менее 50 мм. Воздушные пространства профнастила должны быть забиты минераловатным или базальтовым материалом на глубину не менее 50 мм.
Схема монтажа конструктивного огнезащитного покрытия Ogne-Met в местах примыкания к профнастилу
- 1. Профнастил
- 2. Минеральная или базальтовая вата
- 3. Материал ВМБОР
- 4. Клеевой состав ОКС
- 5. Металлическая конструкция
| Производитель | НЗТМ |
