Шумоглушитель трубчатый ГТПи

✓ Всегда в наличии / под заказ Доставка по всей России

Отгрузка со склада и под заказсрок подтвердит менеджерГарантия 12 месяцевофициальная, от производителяДокументыпаспорт, сертификаты

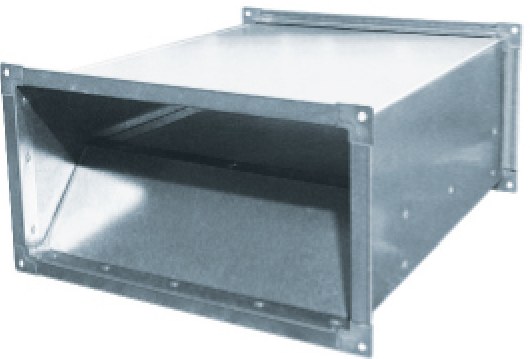

Трубчатый прямоугольный шумоглушитель ГТПи - это воздуховод прямоугольного сечения с продольной пластиной для шумоглушения.

Шумоглушитель. Снижает шум, который передаётся по воздуховоду от вентилятора.

Подбор по параметрам, техническая документация и расчёт под задачу — по запросу.

⚙️ Подбор и заказ

Типоразмер / размер (если требуется) Комментарий к позиции Прикрепить файлы — чертёж, спецификация, фото (можно несколько)

Количество, шт

Оплата и доставка Отсрочка платежа

Конфигурация попадёт в корзину — там можно добавить ещё позиции и отправить весь заказ одним письмом. Цену и срок изготовления подтвердит менеджер в течение 1 часа в рабочее время.

Подробно

Описание

Шумоглушитель трубчатый ГТПи — воздуховод прямоугольного сечения с продольной пластиной для шумоглушения. Пластина стоит вдоль потока и добавляет звукопоглощающую поверхность внутри самого канала. Сечение А×В и длина L задаются в условном обозначении и в заказе.

Типтрубчатый прямоугольный, с продольной пластиной внутри корпуса

Сечение А×В основызадаётся в обозначении, в примере 400×200 мм

Длина Lзадаётся в обозначении, в примере 900 мм

Толщина сталив примере обозначения 0,7 мм

Соединениена шине, размер шины в обозначении, в примере 20 мм

От чего зависит снижение шумадлина глушителя, толщина и материал звукопоглощающего слоя

Нестандартные исполнениясечение А, В и длина L по специальному заказу

Материал и исполнение

Все позиции раздела изготавливаем под заказ, срок — до 5 рабочих дней. Базовое исполнение — оцинкованная сталь на фальцевом соединении, цену считает менеджер по спецификации. Ту же деталь сделаем из нержавеющей стали или сварной из чёрной.

Базовое · до 5 раб. днейОцинкованная сталь0,5–1,2 мм. Общеобменная вентиляция и кондиционирование, воздух до +80 °C.

Цена по запросу · до 5 раб. днейНержавеющая стальAISI 304, 316, 321, 430, 201 и другие марки (08Х18Н10, 12Х18Н10Т, 12Х17…). Пищевые и фармпроизводства, бассейны, влажные и агрессивные среды.

Цена по запросу · до 5 раб. днейЧёрная сталь, сварные1,2–3 мм, сплошной сварной шов. Дымоудаление, аспирация, горячий воздух; грунт или огнезащитное покрытие.

На выборФальцевые или сварныеСтандарт — фальцевый шов, для дымоудаления и толщины от 1,2 мм — сварной. Соединение шинное или фланцевое.

Марку стали, толщину и тип шва укажите в форме «Подбор и заказ» или пришлите спецификацию — посчитаем в любом исполнении.

Что это даёт

Продольная пластинаПластина установлена вдоль потока и увеличивает площадь поглощения внутри прямоугольного корпуса.

Прямоугольное сечениеГлушитель остаётся отрезком прямоугольного воздуховода и встраивается в такую же трассу без перехода на круглое сечение.

Сечение и длина по заказуА, В и L фиксируются в обозначении. По специальному заказу изготавливаются нестандартные сечения и длины.

Где применяется

Приточные и вытяжные системы прямоугольного сечения
Участок за вентилятором, где по каналу идёт шум оборудования
Магистрали и ответвления к помещениям с нормируемым уровнем шума
Трассы, где по месту нельзя менять форму сечения воздуховода
Реконструкция: сечение А×В и длина L задаются под существующий участок

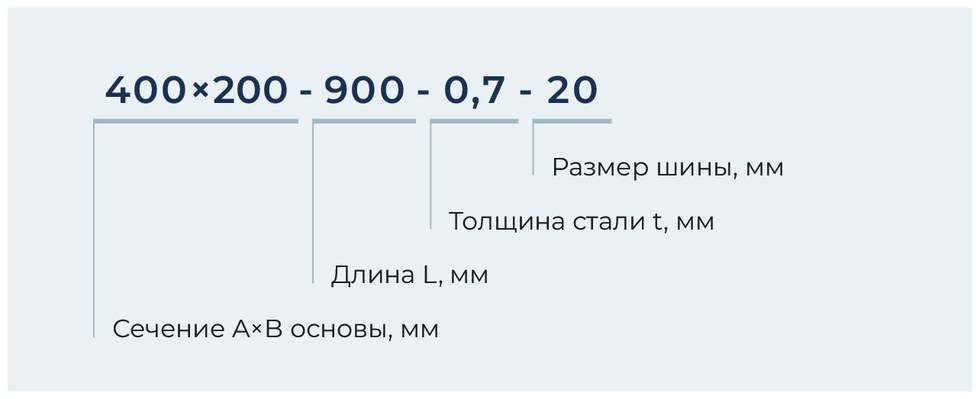

Условное обозначение

Обозначение 400×200-900-0,7-20 читается как сечение А×В основы, длина L, толщина стали и размер шины. То есть сечение 400×200 мм, длина 900 мм, сталь 0,7 мм, шина 20 мм.

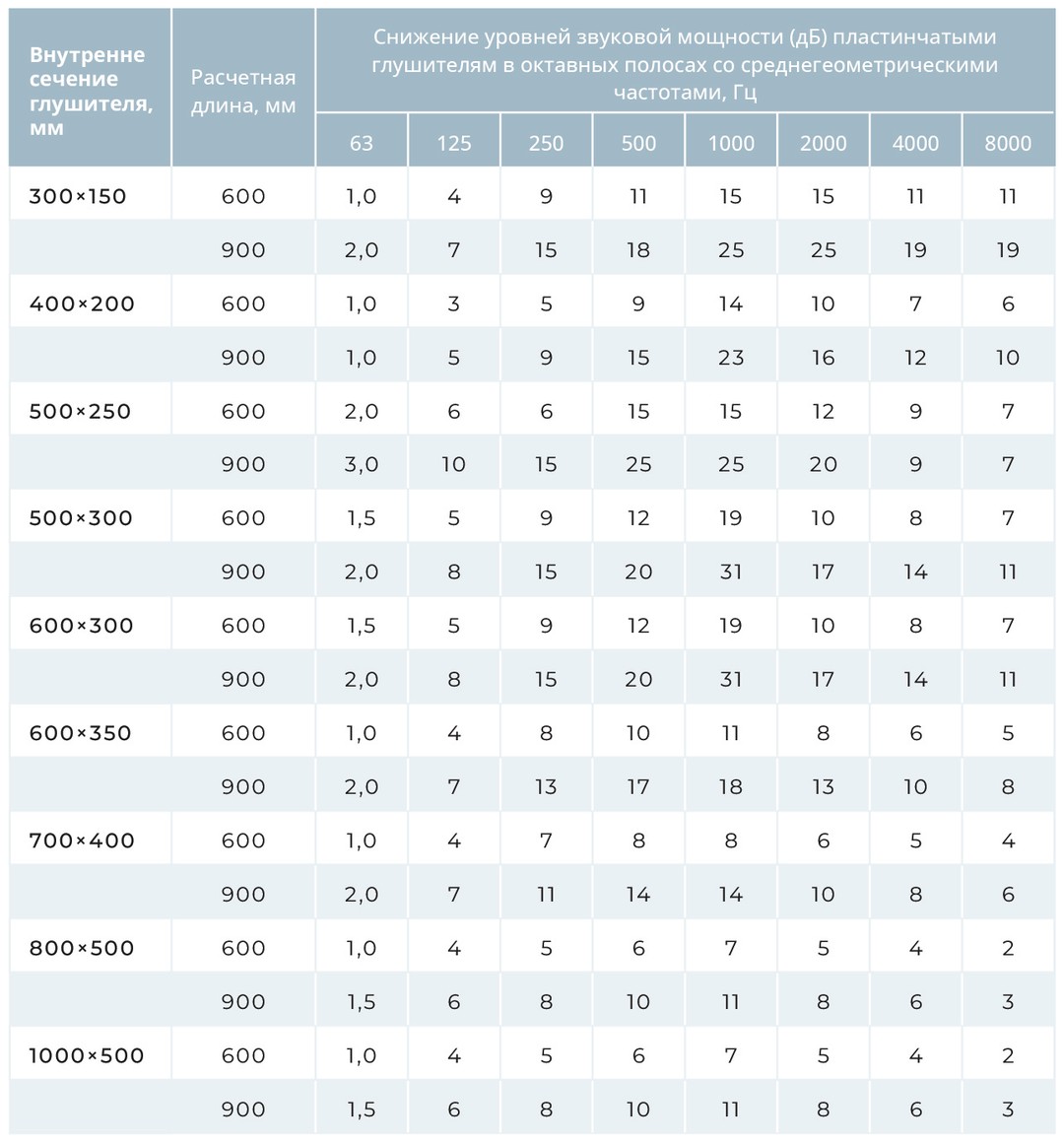

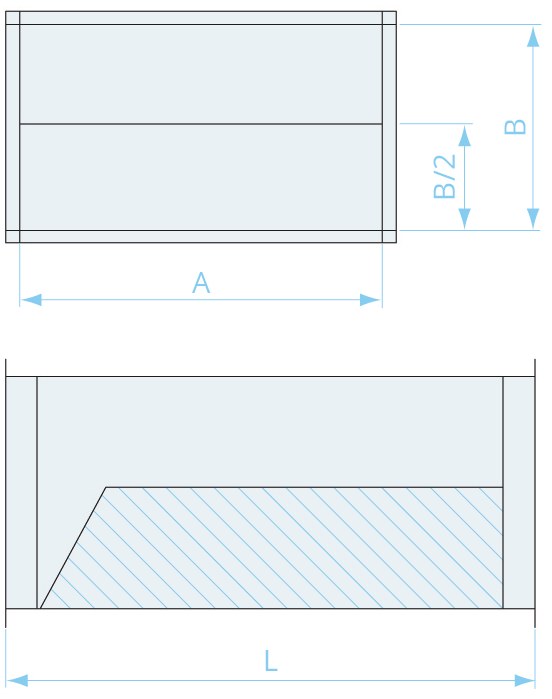

Чертёж, схемы и типоразмеры

Нажмите на картинку — откроется в полном размере. Нужного типоразмера в таблице нет — изготовим по вашим размерам.

Как подобрать

Указать сечение А×В присоединяемого воздуховода и длину L
Исходные данные для подбора — шумовые характеристики вентилятора и требования к шуму в помещении
Нестандартные А, В и L оговаривать в заказе отдельно
Задать толщину стали и размер шины по проекту системы

Монтаж и эксплуатация

Монтируется в разрыв прямого участка, корпус ставится по направлению потока — пластина остаётся вдоль движения воздуха
Стыки уплотняются: негерметичный стык пропускает шум мимо глушителя
Крепление на собственных подвесах, отдельно от смежных воздуховодов
Корпус и пластину беречь от вмятин: деформация меняет проходное сечение и картину обтекания

Важно знать

Шум идёт не только по каналу

Если высокие требования по шуму предъявляются не только к воздуховоду, но и к оборудованию в целом, глушитель ставится совместно со звукоизоляцией оборудования.

Длину произвольно не сокращать

Длина корпуса — один из основных факторов снижения шума. Укороченный по месту глушитель даст меньший эффект, чем заложено в подборе.

Изготовление под размер. Делаем детали по вашим размерам — из оцинкованной или нержавеющей стали, с нужным типом соединения и толщиной металла. Лист каталога с чертежом и таблицей — скачать (PDF). Пришлите спецификацию или эскиз — посчитаем.
