Описание
Щиты управления POWERLINE-E – предназначенные для управления приточными и приточно-вытяжными вентиляционными системами с электрическими калориферами в составе:
– воздушный клапан (клапана);
– фильтр;
– электрический нагреватель мощностью от 40 до 180 кВт, от 2-х до 5-ти ступеней нагрева;
– приточный вентилятор;
– вытяжной вентилятор;
– охладитель (дополнительная опция);
– рекуператор (дополнительная опция);
– увлажнитель (дополнительная опция);
– клапан рециркуляции (дополнительная опция).
Возможности POWERLINE-E
- Автоматическое включение вентилятора;
- Регулирование оборотов вентилятора (вых. сигнал 0…10В) через внешний частотный
преобразователь; - Защита вентилятора по термоконтактам или датчику перепада давления;
- Регулирование температуры приточного воздуха;
- Плавное управление электрическим нагревателем;
- Продув электрического нагревателя при отключении системы;
- Защита электрического нагревателя от перегрева;
- Автоматическое управление воздушным клапаном;
- Дистанционное включение/выключение щита управления;
- Останов щита по сигналу внешней пожарной сигнализации.

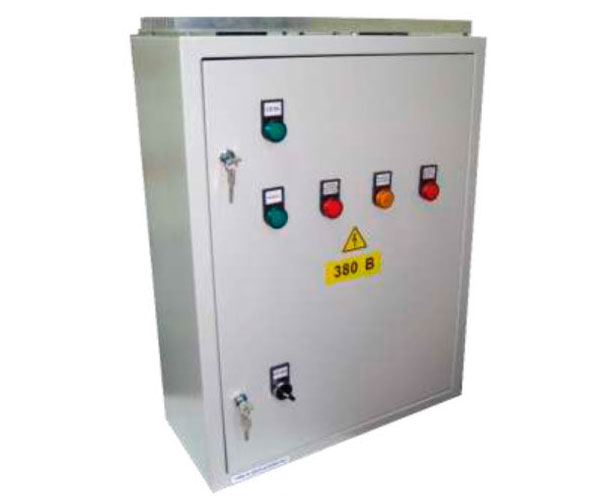

Технические характеристики POWERLINE-4E 3-3/80.0
| Электрический нагреватель, кВт | 80 |
| Кол-во ступеней нагрева | 4 |
| Подключаемый приточ. вентилятор | до 5,5 кВт, 3ф, 380В |
| Подключаемый клапан | 220В, с самовозвратом (реверс) |
| Подключаемый электр. нагреватель | до 40 (2×20) кВт, 3ф, 380В |
| Управление нагревателем | 1-я ступень плавно, 2-я ступень дискретно |
| Управляющий блок | вентиляционный контроллер |
| Управление | выключатель «РЕЖИМ ВКЛ/ОТКЛ/ДИСТАНЦИОННЫЙ» Кнопки на контроллере |
| Индикация: 1) индикатор контроллера; 2) индикаторы на щите: |
1) температура, обороты вентилятора, и т.д.; 2) «СЕТЬ», «РАБОТА», «АВАРИЯ ВЕНТИЛЯТОРА», «ФИЛЬТР ЗАСОРЕН» |
| Подключаемые термодатчики | датчик температуры в канале; |
| тип подключаемых термодатчиков | Pt1000 |
| Исполнение щита | Навесное, метал, IP31 |
