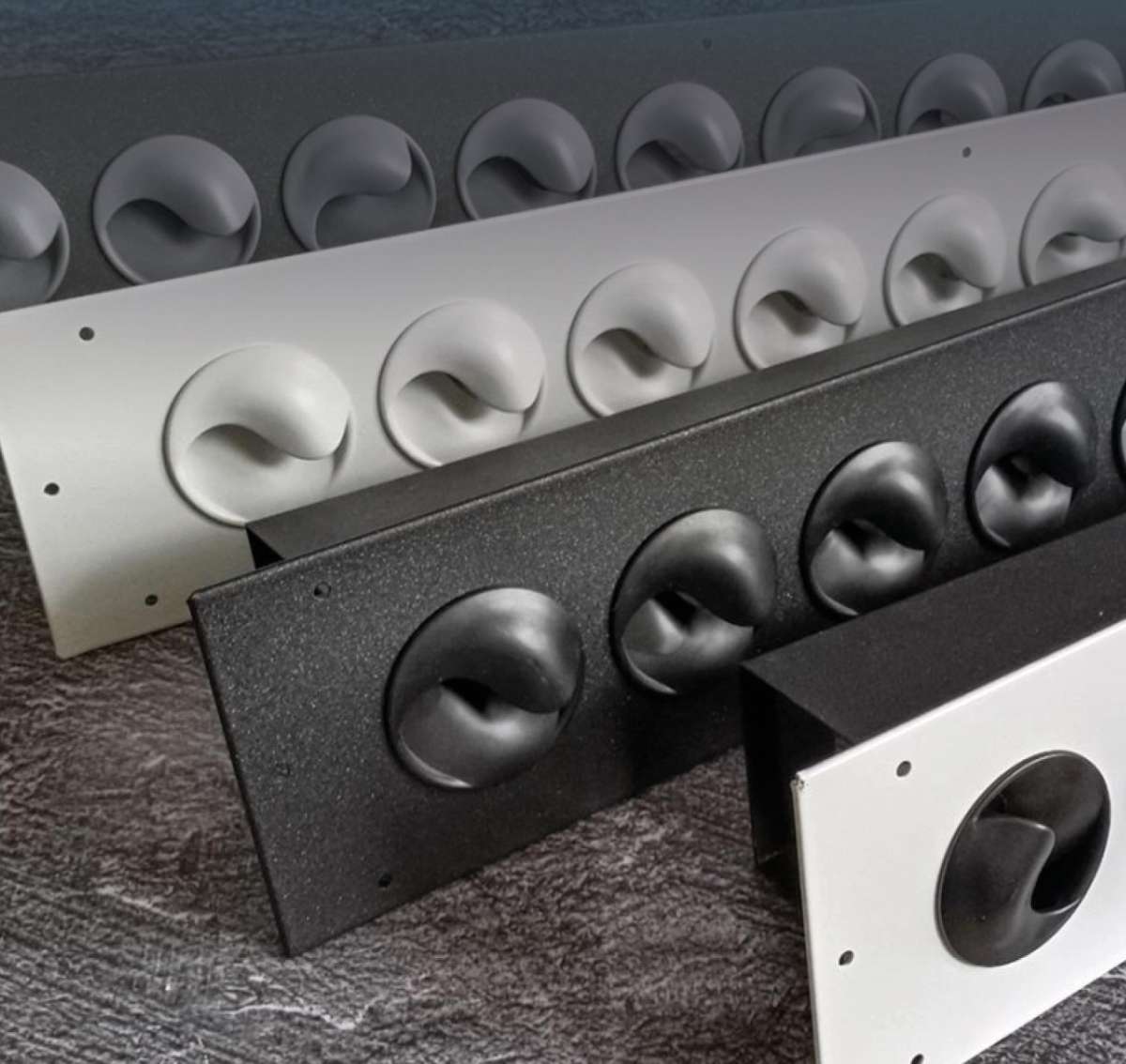

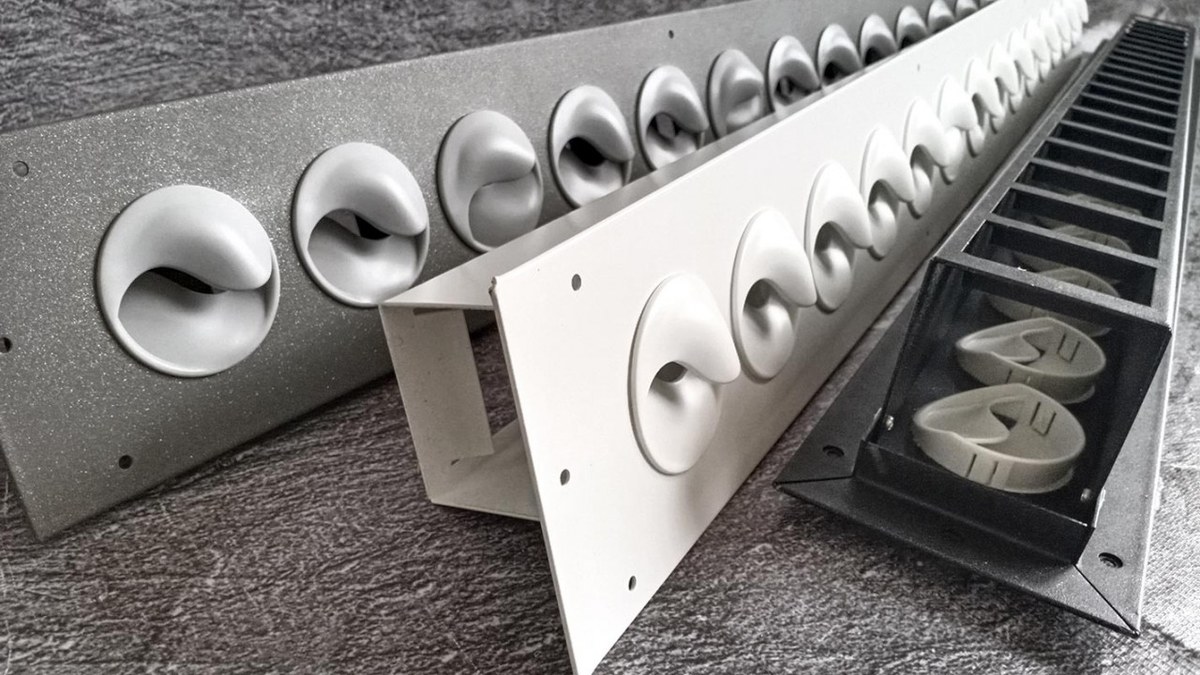

Щелевой дисковый диффузор AIRS SINUS-DR
Дисковый диффузор струйного типа AIRS SINUS-DC/DR предназначен для установки в воздуховодах. AIRS SINUS-DC - для круглых воздуховодов AIRS SINUS-DR - для прямоугольных воздуховодов
Воздухораспределительное устройство. Подаёт или забирает воздух в помещении и задаёт направление потока.
Подбор по параметрам, техническая документация и расчёт под задачу — по запросу.
⚙️ Калькулятор цены и заказ
⚙️ Подбор и заказ
Описание
Дисковый диффузор струйного типа AIRS SINUS-DC/DR предназначен для установки в воздуховодах. AIRS SINUS-DC - для круглых воздуховодов. AIRS SINUS-DR для прямоугольных воздуховодов. Диффузор состоит из передней пластины с несколькими дисками и направляющего рельса. Поворотные диски дают возможность диффузору получить очень высокий расход воздуха в помещении.
Конструкция и материалы
SINUS-DС/DR может использоваться как для охлажденного, так и для нагретого воздуха. Максимальный перепад температур для охлажденного воздуха ΔТ=10°C. Диски вращаются на 360° и могут настраиваться индивидуально под любым углом. Это означает, что можно установить огромное количество вариантов распределения, не меняя при этом уровня шума, объема воздуха или перепада давления.
Закругленные края дисков предотвращают оседание пыли и облегчают чистку.
Изделие AIRS SINUS-DR изготавливается из стали и полностью окрашивается методом порошкового напыления в белый цвет (RAL 9016). По заказу выполняется окраска в любой цвет по каталогу RAL, а для агрессивных сред — исполнение из нержавеющей стали.
Что это даёт
Как подобрать и смонтировать
Сделайте отверстие в прямоугольном воздуховоде по таблице размеров. Диффузор устанавливается в отверстие и крепится саморезами; направление раздачи задаётся поворотом дисков после монтажа.
Технические характеристики
| Маркировка | AIRS SINUS-DR |
| Назначение | приточная раздача воздуха |
| Тип раздачи | Дисковая раздача |
| Форма | Прямоугольный воздуховод |
| Монтаж | Врезка в воздуховод |
| Материал | сталь, порошковая окраска |
| Цвет по умолчанию | RAL 9016 (белый) |
| Исполнение по заказу | другой цвет по RAL, нестандартные размеры |
| Комплектация | воздухораспределитель, крепёж, паспорт |
| Гарантия | 12 месяцев |
| Изготовление | серийное и под размеры проекта |
Размеры диффузора для прямоугольного воздуховода AIRS SINUS-DR
| Типо размер | Кол-во рядов с дисками | A | B | C | Размер монтаж. отверстия, DxE |
|---|---|---|---|---|---|
| 1000 | 1 | 1042 | 110 | 60 | 970x70 |
| 1500 | 1 | 1542 | 110 | 60 | 1470X70 |
| 1000 | 2 | 1042 | 180 | 90 | 970X140 |
| 1500 | 2 | 1540 | 180 | 90 | 1470X140 |
| 1000 | 3 | 1042 | 250 | 125 | 970X210 |
| 1500 | 3 | 1542 | 250 | 125 | 1470X210 |
| 1000 | 4 | 1042 | 320 | 125 | 970X280 |
| 1500 | 4 | 1540 | 320 | 125 | 1470X280 |
Чертёж AIRS SINUS-DR. Нажмите на изображение, чтобы увеличить. A, B — габаритные размеры панели · ØD — диаметр подводящего патрубка · C, H — высота изделия · F 0 — площадь живого сечения · a, b, A1, B1 — присоединительные размеры · G — масса
Расшифровка маркировки
AIRS SINUS-DR — 1500 / 1 — RAL 9016 — W
| DC / DR | для круглого / для прямоугольного воздуховода |
| 1000 / 1500 | типоразмер (длина), мм |
| 1–4 | количество рядов с дисками |
| RAL 9016 | цвет покрытия, по умолчанию белый |
| W / B / G | цвет дисков: белый (по умолчанию) / чёрный / серый |
Важно знать
Блоки с HEPA-фильтром требуют регламентной замены фильтра и контроля перепада давления.
Подбор и заказ. Пришлите проект или параметры помещения — подберём воздухораспределители, посчитаем и изготовим под заказ.
Пришлите список позиций — оперативно посчитаем и предложим лучшие условия, включая нестандартные размеры.
