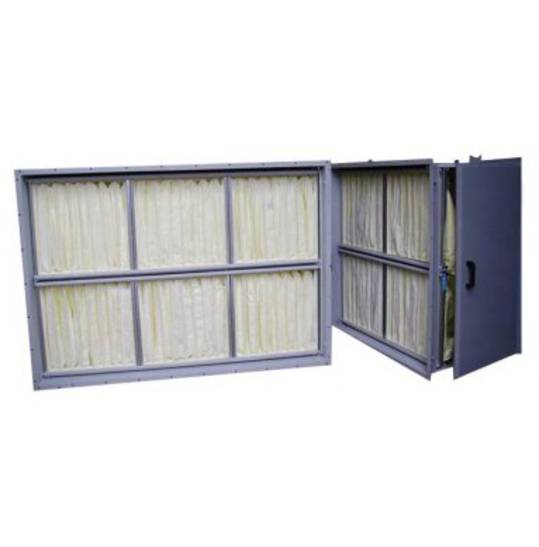

Секция карманных фильтров типа СКФ

Описание

Секция карманных фильтров типа СКФ предназначена для установки и герметизации карманных фильтров типа ФяК, угольных компактных фильтров ФяС-С-К и складчатых компактных фильтров ФяС-К в системах приточной, вытяжной вентиляции и кондиционирования воздуха различных зданий.

Секция размещается в составе вентиляционной системы и является её частью. В секции размещаются карманные фильтры типа ФяК с габаритными размерами входного сечения 500х500 мм или 592х592 мм классов очистки от G3 до F9 и длиной карманов до 600мм. В секции СКФ 2-го типоразмера для фильтров с размерами входного сечения 592х592 могут устанавливаться складчатые компактные фильтры ФяС-К и угольные компактыне фильтры ФяС-С-К.

Схема секции карманного фильтра

1 - корпус;
2 - 2 фланца;
3 - дверь;
4 - поворотная защелка;
5 - фильтр (кроме СКФ 2/6х5);
6 - 2 штуцера.

Схема секции карманного фильтра СКФ 2/6х5; 2/6х6

1 - корпус;
2 - 2 фланца;
3 - дверь;
4 - поворотная защелка;
5 - фильтр ;
6 - 2 штуцера.
