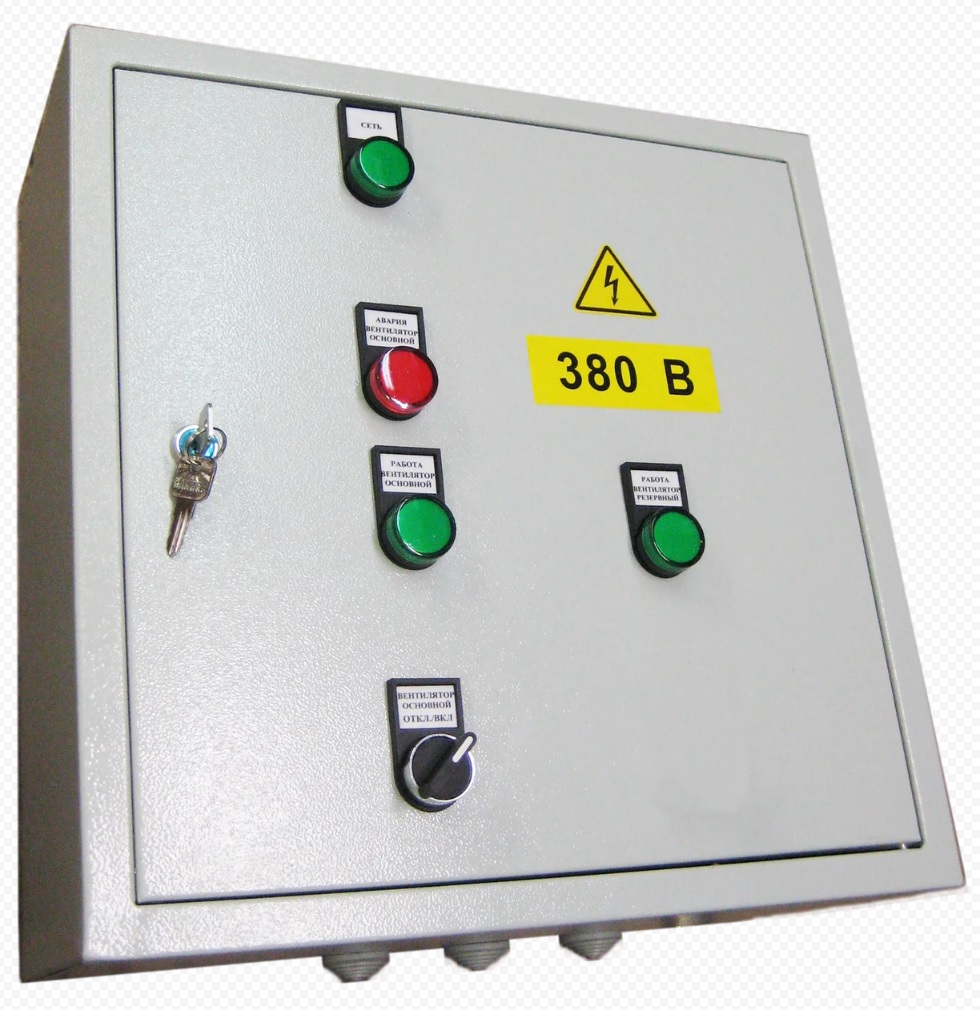

Возможности ЩУВ-380/18,5х2
- включение/выключение электродвигателя основного вентилятора;
- автоматическое переключение с основного на резервный вентилятор по датчику давления основного вентилятора в случае неисправности основного вентилятора;
- световая индикация наличия сетевого напряжения;
- световая индикация включения основного и резервного вентиляторов;
- световая индикация аварии основного вентилятора;
- защита вентиляторов от короткого замыкания, перегрузки, заклинивания;
- останов щита по внешнему сигналу «пожар» – беспотенциальный («сухой контакт»);
- контакты для дистанционного запуска щита управления;
- возможность подключения частотных регуляторов оборотов вентиляторов.
Технические характеристики
| Модель | Мощность вентилятора, кВт | |
|---|---|---|
| основной | резервный | |
| ЩУВ-380/0,09(..4,0)х2/AR/ДУ/ПС/М/Э | от 0,09 до 3,0 | от 0,09 до 3,0 |
| ЩУВ-380/5,5х2/AR/ДУ/ПС/М/Э | 5.5 | 5.5 |
| ЩУВ-380/7,5х2/AR/ДУ/ПС/М/Э | 7.5 | 7.5 |
| ЩУВ-380/11,0х2/AR/ДУ/ПС/М/Э | 11.0 | 11.0 |
| ЩУВ-380/15,0х2/AR/ДУ/ПС/М/Э | 15.0 | 15.0 |
| ЩУВ-380/18,5х2/AR/ДУ/ПС/М/Э | 18.5 | 18.5 |
| ЩУВ-380/22,0х2/AR/ДУ/ПС/М/Э | 22.0 | 22.0 |
| ЩУВ-380/22,0х2/ZT/AR/ДУ/ПС/М/Э | 22.0 | 22.0 |
| ЩУВ-380/30,0х2/AR/ДУ/ПС/М/Э | 30.0 | 30.0 |
| ЩУВ-380/30,0х2/ZT/AR/ДУ/ПС/М/Э | 30.0 | 30.0 |
Общие характеристики ЩУВ-AR
| Питающее напряжение щита | 3ф, 380В+N+PE, 50 Гц |
| Основной вентилятор | от 0,09 до 30,0 кВт, 3ф, 380В |
| Резервный вентилятор | от 0,09 до 30,0 кВт, 3ф, 380В |
| Органы управления | переключатель поворотный «ОТКЛ/ ВКЛ» |
| Органы индикации | индикаторы зеленые: «СЕТЬ», «ВЕНТИЛЯТОР ОСНОВНОЙ РАБОТА», «ВЕНТИЛЯТОР РЕЗЕРВНЫЙ РАБОТА» индикатор красный: «ВЕНТИЛЯТОР ОСНОВНОЙ АВАРИЯ» |
| Защита двигателей вентиляторов | тепловые реле защиты |
| Подключаемые датчики | датчик давления основного вентилятора |
| Исполнение щита | метал, IP31, навесное |
