Подробно
Описание

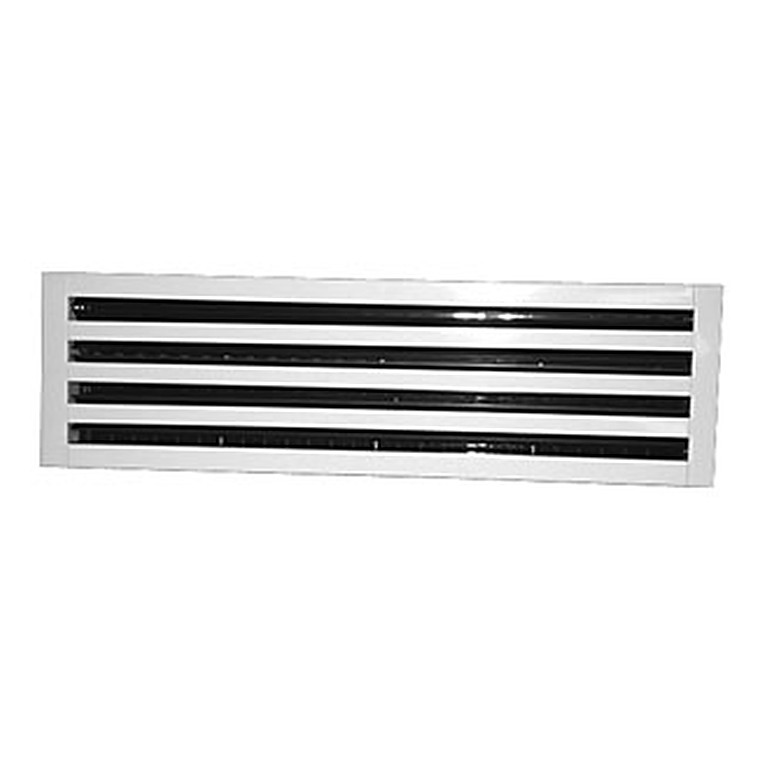

Щелевые решетки АРС, АНС, АЛС, АВС предназначены для подачи и удаления воздуха системами вентиляции и кондиционирования в помещениях различного назначения. Щелевые решетки представляют собой конструкцию из алюминиевого профиля с числом воздухораздающих щелей от 1 до 6. В зависимости от модификации, решетки могут комплектоваться жалюзи, которые при повороте на максимальный угол α=52° обеспечивают изменение направления воздушного потока на 90° относительно плоскости симметрии решетки, а также регулятором расхода воздуха, представляющим собой две перфорированные пластины, одна из которых закреплена неподвижно, а вторая перемещается относительно первой, уменьшая площадь живого сечения решетки.
ПроизводительАрктос
НазначениеРешетки
Типоразмеров10
Диаметр142–352 мм
Данные производителяобновлено 15.02.2022
Конструкция и работа
Решётка формирует приточную струю или организует забор воздуха и одновременно закрывает торец воздуховода от посторонних предметов. Регулируемые жалюзи меняют направление и дальнобойность струи, а встроенный клапан позволяет настроить расход по каждому помещению.
Что это даёт
Настройка направления струиИндивидуально поворачиваемые жалюзи задают угол подачи и исключают сквозняк в рабочей зоне.
Регулировка расходаКлапан за решёткой балансирует ветку без перекладки воздуховодов.
Аккуратный видАнодированный алюминий или окраска по RAL позволяют вписать решётку в любой интерьер.
Быстрый монтажКрепление скрытыми зажимами или винтами; предусмотрены монтажные рамки под разные основания.
Стойкость к средеАлюминиевый профиль не ржавеет и подходит для помещений с повышенной влажностью.
Где применяется
Офисы, магазины, гостиницы, жилые дома, производственные и общественные здания — как на притоке, так и на вытяжке, включая установку в стену, потолок и на торец воздуховода.
Как подобрать
Подбор ведут по расходу и допустимой скорости в живом сечении: до 2,5–3 м/с для помещений с людьми. Затем проверяют дальнобойность струи по длине помещения и уровень шума, после чего выбирают типоразмер и наличие клапана.

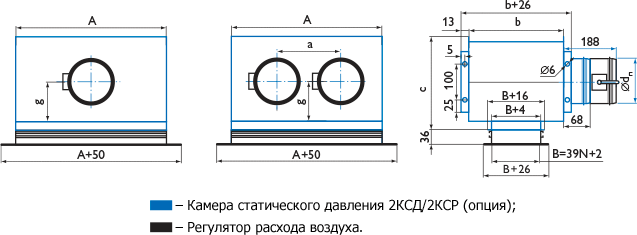

Технические характеристики
Число
Длина решетки
B,
ØdП,
Кол-во
a,
b,
с,
g,
щелей
А, мм
мм
мм
патрубков, шт
мм
мм
мм
мм
1
500
41
159
1
–
142
221
100
1000
1
–
142
221
100
1500
2
750
142
221
100
2000
2
1000
142
221
100
2
500
80
199
1
–
182
271
125
1000
1
–
182
271
125
1500
2
750
182
271
125
2000
2
1000
182
271
125
3
500
119
199
1
–
222
281
130
1000
1
–
222
281
130
1500
2
750
222
281
130
2000
2
1000
222
281
130
4
500
158
248
1
–
272
341
160
1000
1
–
272
341
160
1500
2
750
272
341
160
2000
2
1000
272
341
160
5
500
197
248
1
–
312
351
165
1000
1
–
312
351
165
1500
2
750
312
351
165
2000
2
1000
312
351
165
6
500
236
314
1
–
352
396
200
1000
1
–
352
396
200
1500
2
750
352
396
200
2000
2
1000
352
396
200
Данные для подбора
LwA=20 дБ(А)
LwA=25 дБ(А)
LwA=35 дБ(А)
LwA=45 дБ(А)
Число
F0,
L0,
∆Pпол.
Дальноб.
L0,
∆Pпол.
Дально-
L0,
∆Pпол.
Дально-
L0,
∆Pпол.
Дально-
щелей
м2
м, при
бойность, м
бойность, м
бойность, м
м3/ч
Па
Vx, м/с
м3/ч
Па
при Vx, м/с
м3/ч
Па
при Vx, м/с
м3/ч
Па
при Vx, м/с
0,2
0,5
0,2
0,5
0,2
0,5
0,2
0,5
0,75
Прямоточная струя (АРС при ɑ=0°, АЛС)
1
0,017
30
4
2,9
0,5
40
7
3,9
0,8
60
16
5,8
1,8
100
45
9,7
3,9
2,3
2
0,033
50
3
3,1
0,5
70
5
4,3
1,0
110
13
6,7
2,5
180
35
11
4,4
2,9
3
0,050
60
2
2,7
0,4
80
3
3,7
0,8
140
10
6,6
2,3
220
25
10
4,1
2,6
4
0,066
100
3
3,8
0,8
130
5
4,9
1,3
210
12
7,9
3,2
330
29
12
5,0
3,3
5
0,083
110
2
3,7
0,8
140
4
4,7
1,2
230
10
7,8
3,1
370
26
13
5,0
3,3
6
0,099
160
3
4,9
1,3
210
5
6,5
2,3
330
13
10
4,1
510
32
16
6,3
4,2
Настилающаяся струя (АРС при ɑ=52° - жалюзи повёрнуты в одну сторону)*
1
0,017
20
3
2,6
1,0
20
3
2,6
1,0
40
13
5,2
2,1
60
28
7,8
3,1
2,1
2
0,033
30
1
2,8
1,1
40
3
3,7
1,5
70
8
6,4
2,6
120
24
11
4,4
2,9
3
0,050
30
1
2,2
0,9
40
1
3,0
1,2
70
3
5,2
2,1
130
12
10
3,9
2,6
4
0,066
50
1
3,2
1,3
70
2
4,5
1,8
120
6
7,8
3,1
210
17
14
5,4
3,6
5
0,083
50
1
2,9
1,2
70
1
4,1
1,6
130
5
7,5
3,0
220
13
13
5,1
3,4
6
0,099
80
1
4,2
1,7
110
2
5,8
2,3
200
7
11
4,2
350
21
19
7,4
4,9
* При подаче воздуха прямоточными струями (в условиях отсутствия настилания) величину дальнобойности, указанную в таблице, необходимо умножить на коэффициент 0,7.
LwA=20 дБ(А)
LwA=25 дБ(А)
LwA=35 дБ(А)
LwA=45 дБ(А)
Число
F0,
L0,
∆Pпол.
Дальноб.
L0,
∆Pпол.
Дально-
L0,
∆Pпол.
Дально-
L0,
∆Pпол.
Дально-
щелей
м2
м, при
бойность, м
бойность, м
бойность, м
м3/ч
Па
Vx, м/с
м3/ч
Па
при Vx, м/с
м3/ч
Па
при Vx, м/с
м3/ч
Па
при Vx, м/с
0,2
0,5
0,2
0,5
0,2
0,5
0,2
0,5
0,75
Прямоточная струя (АРС при ɑ=0°, АЛС)
1
0,033
50
3
2,0
0,3
60
4
2,9
0,5
110
14
7,6
1,5
170
33
12
3,7
1,6
2
0,066
90
3
2,6
0,4
120
5
4,6
0,7
190
12
8,2
1,8
310
31
13
4,9
2,2
3
0,099
110
2
2,3
0,4
140
4
3,7
0,6
230
11
7,6
1,6
380
30
13
4,3
1,9
4
0,132
170
3
3,6
0,6
220
5
5,9
1,0
360
13
9,6
2,5
570
32
15
6,1
2,8
5
0,165
180
3
3,2
0,5
240
5
5,7
0,9
400
13
9,6
2,5
630
32
15
6,0
2,8
6
0,198
280
3
6,1
1,0
360
5
7,9
1,7
580
14
13
4,4
900
33
20
7,9
4,7
Настилающаяся струя (АРС при ɑ=52° - жалюзи повёрнуты в одну сторону)*
1
0,033
30
2
2,8
1,1
30
2
2,8
1,1
60
6
5,5
2,2
110
21
10
4,0
2,7
2
0,066
50
1
3,2
1,3
60
2
3,9
1,6
110
6
7,1
2,9
200
19
13
5,2
3,5
3
0,099
50
1
2,6
1,1
70
2
3,7
1,5
120
5
6,4
2,5
220
16
12
4,7
3,1
4
0,132
80
1
3,7
1,5
110
2
5,0
2,0
200
6
9,2
3,7
360
20
17
6,6
4,4
5
0,165
80
1
3,3
1,3
120
2
4,9
2,0
210
6
8,6
3,4
380
18
16
6,2
4,2
6
0,198
140
1
5,2
2,1
190
2
7,1
2,8
340
7
13
5,1
590
22
22
8,8
5,9
* При подаче воздуха прямоточными струями (в условиях отсутствия настилания) величину дальнобойности, указанную в таблице, необходимо умножить на коэффициент 0,7.
LwA=20 дБ(А)
LwA=25 дБ(А)
LwA=35 дБ(А)
LwA=45 дБ(А)
Число
F0,
L0,
∆Pпол.
Дальноб.
L0,
∆Pпол.
Дально-
L0,
∆Pпол.
Дально-
L0,
∆Pпол.
Дально-
щелей
м2
м, при
бойность, м
бойность, м
бойность, м
м3/ч
Па
Vx, м/с
м3/ч
Па
при Vx, м/с
м3/ч
Па
при Vx, м/с
м3/ч
Па
при Vx, м/с
0,2
0,5
0,2
0,5
0,2
0,5
0,2
0,5
0,75
Прямоточная струя (АРС при ɑ=0°, АЛС)
1
0,050
70
2
1,7
0,3
90
4
2,9
0,5
140
10
7,0
1,1
230
26
13
3,0
1,3
2
0,099
120
2
2,0
0,3
160
3
3,6
0,6
260
9
9,2
1,5
420
23
15
4,0
1,8
3
0,149
140
1
1,6
0,3
190
2
3,0
0,5
310
7
8,0
1,3
520
19
14
3,6
1,6
4
0,198
230
2
2,9
0,5
290
3
4,6
0,7
490
8
11
2,1
780
21
17
5,3
2,4
5
0,248
250
2
2,7
0,4
320
3
4,5
0,7
540
8
11
2,0
870
20
17
5,3
2,4
6
0,297
370
2
5,0
0,8
480
3
8,4
1,3
790
9
14
3,6
1250
24
22
8,9
4,0
Настилающаяся струя (АРС при ɑ=52° - жалюзи повёрнуты в одну сторону)*
1
0,050
30
1
2,2
0,9
50
2
3,7
1,5
80
4
6,0
2,4
150
15
11
4,5
3,0
2
0,099
60
1
3,2
1,3
80
1
4,2
1,7
150
4
7,9
3,2
270
13
14
5,7
3,8
3
0,149
60
<1
2,6
1,0
90
1
3,9
1,6
170
3
7,4
2,9
300
9
13
5,2
3,5
4
0,198
110
1
4,1
1,6
150
1
5,6
2,2
270
4
10
4,0
480
12
18
7,2
4,8
5
0,248
110
<1
3,7
1,5
150
1
5,0
2,0
280
3
9,4
3,8
510
10
17
6,8
4,6
6
0,297
180
1
5,5
2,2
250
1
7,6
3,1
450
5
14
5,5
800
15
24
9,8
6,5
* При подаче воздуха прямоточными струями (в условиях отсутствия настилания) величину дальнобойности, указанную в таблице, необходимо умножить на коэффициент 0,7.
LwA=20 дБ(А)
LwA=25 дБ(А)
LwA=35 дБ(А)
LwA=45 дБ(А)
Число
F0,
L0,
∆Pпол.
Дальноб.
L0,
∆Pпол.
Дально-
L0,
∆Pпол.
Дально-
L0,
∆Pпол.
Дально-
щелей
м2
м, при
бойность, м
бойность, м
бойность, м
м3/ч
Па
Vx, м/с
м3/ч
Па
при Vx, м/с
м3/ч
Па
при Vx, м/с
м3/ч
Па
при Vx, м/с
0,2
0,5
0,2
0,5
0,2
0,5
0,2
0,5
0,75
Прямоточная струя (АРС при ɑ=0°, АЛС)
1
0,066
80
2
1,3
0,2
110
3
2,4
0,4
180
9
6,5
1,0
290
24
14
2,7
1,2
2
0,132
150
2
1,8
0,3
200
3
3,2
0,5
340
9
9,2
1,5
540
24
17
3,7
1,7
3
0,198
180
2
1,5
0,2
240
3
2,7
0,4
400
8
7,5
1,2
660
22
15
3,3
1,5
4
0,264
290
2
2,6
0,4
370
3
4,2
0,7
620
9
12
1,9
990
24
19
4,8
2,1
5
0,330
310
2
2,4
0,4
410
3
4,1
0,7
680
9
11
1,8
1110
25
19
4,8
2,2
6
0,396
470
2
4,5
0,7
610
4
7,6
1,2
1000
10
15
3,3
1590
26
25
8,3
3,7
Настилающаяся струя (АРС при ɑ=52° - жалюзи повёрнуты в одну сторону)*
1
0,066
40
1
2,6
1,0
60
2
3,9
1,6
100
4
6,5
2,6
190
16
12
4,9
3,3
2
0,132
70
1
3,2
1,3
100
1
4,6
1,8
190
4
8,7
3,5
340
14
16
6,2
4,2
3
0,198
80
1
3,0
1,2
110
1
4,1
1,6
210
4
7,9
3,1
380
12
14
5,7
3,8
4
0,264
130
1
4,2
1,7
180
1
5,8
2,3
340
4
11
4,4
600
14
19
7,8
5,2
5
0,330
140
1
4,1
1,6
190
1
5,5
2,2
360
4
10
4,2
640
13
19
7,4
5,0
6
0,396
220
1
5,8
2,3
310
2
8,2
3,3
570
5
15
6,0
1010
16
27
11
7,1
* При подаче воздуха прямоточными струями (в условиях отсутствия настилания) величину дальнобойности, указанную в таблице, необходимо умножить на коэффициент 0,7.
LwA=20 дБ(А)
LwA=25 дБ(А)
LwA=35 дБ(А)
LwA=45 дБ(А)
Число
F0,
L0,
∆Pпол.
Дальноб.
L0,
∆Pпол.
Дально-
L0,
∆Pпол.
Дально-
L0,
∆Pпол.
Дально-
щелей
м2
м, при
бойность, м
бойность, м
бойность, м
м3/ч
Па
Vx, м/с
м3/ч
Па
при Vx, м/с
м3/ч
Па
при Vx, м/с
м3/ч
Па
при Vx, м/с
0,2
0,5
0,2
0,5
0,2
0,5
0,2
0,5
0,75
Прямоточная струя (АНС при ɑ=0°)
1
0,017
80
7
7,8
3,1
90
9
8,8
3,5
130
19
13
5,1
200
44
19
7,8
5,2
2
0,033
130
5
8,0
3,2
160
7
9,8
3,9
230
15
14
5,6
330
31
20
8,1
5,4
3
0,050
130
3
6,1
2,0
160
4
7,5
3,0
240
9
11
4,5
340
18
16
6,4
4,2
4
0,066
210
3
7,9
3,2
260
5
9,8
3,9
380
11
14
5,8
540
23
20
8,2
5,4
5
0,083
220
3
7,4
3,0
260
4
8,8
3,5
390
9
13
5,3
550
19
19
7,4
5,0
6
0,099
350
4
11
4,3
420
6
13
5,2
600
12
19
7,4
860
25
27
11
7,1
Настилающаяся струя (АНС при ɑ=52° - жалюзи повёрнуты в одну сторону)*
1
0,017
30
4
3,9
1,6
40
6
5,2
2,1
70
19
9,1
3,6
110
47
14
5,7
3,8
2
0,033
50
2
4,6
1,8
70
4
6,4
2,6
120
11
11
4,4
180
26
17
6,6
4,4
3
0,050
60
1
4,5
1,8
80
2
6,0
2,4
130
6
9,7
3,9
200
15
15
6,0
4,0
4
0,066
90
2
5,8
2,3
120
3
7,8
3,1
200
8
13
5,2
310
18
20
8,0
5,4
5
0,083
100
1
5,8
2,3
130
2
7,5
3,0
210
6
12
4,9
330
15
19
7,7
5,1
6
0,099
150
2
7,9
3,2
200
3
11
4,2
320
9
17
6,8
500
21
26
11
7,1
* При подаче воздуха прямоточными струями (в условиях отсутствия настилания) величину дальнобойности, указанную в таблице, необходимо умножить на коэффициент 0,7.
Число
% открытия
100%
90%
80%
70%
50%
щелей
регулятора расхода
β=0°
β=15°
β=30°
β=45°
β=60°
Прямоточная струя (АНС при ɑ=0°)
1
K
1,1
1,1
1,3
2,1
5,2
∆LwA, дБ(А)
2
5
7
16
24
2
K
1,1
1,2
1,4
2,6
6,6
∆LwA, дБ(А)
0
0
2
11
22
3
K
1,1
1,3
1,8
3,9
11
∆LwA, дБ(А)
1
2
6
15
25
4
K
1,1
1,3
2,1
4,9
13
∆LwA, дБ(А)
0
3
8
17
30
5
K
1,1
1,3
2,4
6,0
17
∆LwA, дБ(А)
1
1
5
14
25
6
K
1,0
1,2
1,7
3,4
11
∆LwA, дБ(А)
7
6
12
17
28
Настилающаяся струя (АНС при ɑ=52° - жалюзи повёрнуты в одну сторону)
1
K
1,0
1,0
1,1
1,3
2,2
∆LwA, дБ(А)
2
8
7
6
14
2
K
1,0
1,0
1,1
1,6
3,0
∆LwA, дБ(А)
3
2
2
3
9
3
K
1,0
1,1
1,3
2,3
5,3
∆LwA, дБ(А)
4
5
5
6
13
4
K
1,0
1,1
1,4
2,6
6,1
∆LwA, дБ(А)
5
6
6
7
16
5
K
1,0
1,1
1,6
3,2
7,9
∆LwA, дБ(А)
0
1
1
2
10
6
K
1,0
1,1
1,3
2,0
4,9
∆LwA, дБ(А)
6
7
8
10
17
LwA=20 дБ(А)
LwA=25 дБ(А)
LwA=35 дБ(А)
LwA=45 дБ(А)
Число
F0,
L0,
∆Pпол.
Дальноб.
L0,
∆Pпол.
Дально-
L0,
∆Pпол.
Дально-
L0,
∆Pпол.
Дально-
щелей
м2
м, при
бойность, м
бойность, м
бойность, м
м3/ч
Па
Vx, м/с
м3/ч
Па
при Vx, м/с
м3/ч
Па
при Vx, м/с
м3/ч
Па
при Vx, м/с
0,2
0,5
0,2
0,5
0,2
0,5
0,2
0,5
0,75
Прямоточная струя (АНС при ɑ=0°)
1
0,033
140
7
9,6
2,5
170
11
12
3,7
240
22
17
6,6
350
46
24
9,6
6,4
2
0,066
230
7
9,9
2,7
280
10
12
4,0
410
21
18
7,1
590
44
26
10
6,8
3
0,099
240
7
7,9
1,7
290
10
9,6
2,5
420
21
14
5,3
620
45
21
8,2
5,1
4
0,132
380
7
10
2,8
460
10
12
4,2
670
22
18
7,2
970
45
26
10
6,9
5
0,165
390
7
9,3
2,4
470
11
11
3,5
690
23
17
6,6
1000
48
24
9,6
6,4
6
0,198
620
7
14
5,0
760
11
17
6,6
1090
23
24
9,5
1550
46
34
14
9,0
Настилающаяся струя (АНС при ɑ=52° - жалюзи повёрнуты в одну сторону)*
1
0,033
50
2
4,6
1,8
70
4
6,4
2,6
120
13
11
4,4
180
28
17
6,6
4,4
2
0,066
90
2
5,8
2,3
120
4
7,8
3,1
200
11
13
5,2
320
29
21
8,3
5,5
3
0,099
100
2
5,3
2,1
130
3
6,9
2,8
220
10
12
4,7
350
24
19
7,4
4,9
4
0,132
160
2
7,3
2,9
210
4
9,6
3,9
350
12
16
6,4
550
28
25
10
6,7
5
0,165
170
2
7,0
2,8
220
4
9,0
3,6
360
10
15
5,9
580
26
24
9,5
6,3
6
0,198
270
3
10
4,0
340
4
13
5,1
560
12
21
8,4
880
30
33
13
8,8
* При подаче воздуха прямоточными струями (в условиях отсутствия настилания) величину дальнобойности, указанную в таблице, необходимо умножить на коэффициент 0,7.
Число
% открытия
100%
90%
80%
70%
50%
щелей
регулятора расхода
β=0°
β=15°
β=30°
β=45°
β=60°
Прямоточная струя (АНС при ɑ=0°)
1
K
1,2
1,3
1,8
4,3
13
∆LwA, дБ(А)
2
5
7
16
24
2
K
1,2
1,3
2,0
4,7
14
∆LwA, дБ(А)
0
0
2
11
22
3
K
1,1
1,4
2,0
5
15
∆LwA, дБ(А)
1
2
6
15
25
4
K
1,2
1,4
2,8
7,4
21
∆LwA, дБ(А)
0
3
8
17
30
5
K
1,1
1,4
2,7
7,4
21
∆LwA, дБ(А)
1
1
5
14
25
6
K
1,1
1,4
2,3
5,4
18
∆LwA, дБ(А)
7
6
12
17
28
Настилающаяся струя (АНС при ɑ=52° - жалюзи повёрнуты в одну сторону)
1
K
1,1
1,1
1,4
2,5
6,4
∆LwA, дБ(А)
2
8
7
6
14
2
K
1,1
1,2
1,4
2,7
6,7
∆LwA, дБ(А)
3
2
2
3
9
3
K
1,1
1,2
1,6
3,4
9,1
∆LwA, дБ(А)
4
5
5
6
13
4
K
1,1
1,2
1,9
4,3
11
∆LwA, дБ(А)
5
6
6
7
16
5
K
1,1
1,3
2,1
5
14
∆LwA, дБ(А)
0
1
1
2
10
6
K
1,1
1,2
1,6
3,2
9,4
∆LwA, дБ(А)
6
7
8
10
17
LwA=20 дБ(А)
LwA=25 дБ(А)
LwA=35 дБ(А)
LwA=45 дБ(А)
Число
F0,
L0,
∆Pпол.
Дальноб.
L0,
∆Pпол.
Дально-
L0,
∆Pпол.
Дально-
L0,
∆Pпол.
Дально-
щелей
м2
м, при
бойность, м
бойность, м
бойность, м
м3/ч
Па
Vx, м/с
м3/ч
Па
при Vx, м/с
м3/ч
Па
при Vx, м/с
м3/ч
Па
при Vx, м/с
0,2
0,5
0,2
0,5
0,2
0,5
0,2
0,5
0,75
Прямоточная струя (АНС при ɑ=0°)
1
0,050
190
5
11
2,1
230
7
13
3,0
330
15
19
6,2
490
32
28
11
6,1
2
0,099
320
4
11
2,3
390
6
14
3,4
560
13
20
7,1
820
27
29
12
6,8
3
0,149
330
3
8,9
1,5
400
5
11
2,1
590
11
16
4,6
860
23
23
9,3
4,4
4
0,198
530
4
12
2,5
640
6
14
3,6
940
12
21
7,7
1350
25
29
12
7,1
5
0,248
540
4
11
2,0
660
5
13
3,0
960
11
19
6,4
1390
23
27
11
6,0
6
0,297
870
4
16
4,4
1050
6
19
6,4
1520
13
27
11
2160
26
39
15
10
Настилающаяся струя (АНС при ɑ=52° - жалюзи повёрнуты в одну сторону)*
1
0,050
70
2
5,2
2,1
90
3
6,7
2,7
160
9
12
4,8
250
21
19
7,5
5,0
2
0,099
130
2
6,9
2,8
160
2
8,5
3,4
270
7
14
5,7
440
18
23
9,3
6,2
3
0,149
140
1
6,1
2,4
180
2
7,8
3,1
300
6
13
5,2
480
15
21
8,3
5,5
4
0,198
220
1
8,2
3,3
280
2
10
4,2
470
7
18
7,0
750
17
28
11
7,5
5
0,248
230
1
7,7
3,1
300
2
10
4,0
500
6
17
6,7
800
16
27
11
7,1
6
0,297
360
2
11
4,4
460
3
14
5,6
760
7
23
9,3
1210
18
37
15
9,9
* При подаче воздуха прямоточными струями (в условиях отсутствия настилания) величину дальнобойности, указанную в таблице, необходимо умножить на коэффициент 0,7.
Число
% открытия
100%
90%
80%
70%
50%
щелей
регулятора расхода
β=0°
β=15°
β=30°
β=45°
β=60°
Прямоточная струя (АНС при ɑ=0°)
1
K
1,1
1,2
1,6
3,3
9,7
∆LwA, дБ(А)
2
5
7
16
24
2
K
1,1
1,3
1,8
3,9
11
∆LwA, дБ(А)
0
0
2
11
22
3
K
1,1
1,4
2,0
4,9
14
∆LwA, дБ(А)
1
2
6
15
25
4
K
1,1
1,4
2,5
6,7
19
∆LwA, дБ(А)
0
3
8
17
30
5
K
1,2
1,4
2,8
7,4
21
∆LwA, дБ(А)
1
1
5
14
25
6
K
1,1
1,3
2,1
4,8
16
∆LwA, дБ(А)
7
6
12
17
28
Настилающаяся струя (АНС при ɑ=52° - жалюзи повёрнуты в одну сторону)
1
K
1,0
1,1
1,2
1,9
4,4
∆LwA, дБ(А)
2
8
7
6
14
2
K
1,0
1,1
1,3
2,3
5,3
∆LwA, дБ(А)
3
2
2
3
9
3
K
1,1
1,2
1,5
2,9
7,3
∆LwA, дБ(А)
4
5
5
6
13
4
K
1,1
1,2
1,7
3,6
9,2
∆LwA, дБ(А)
5
6
6
7
16
5
K
1,1
1,2
1,9
4,1
11
∆LwA, дБ(А)
0
1
1
2
10
6
K
1,1
1,2
1,5
2,7
7,6
∆LwA, дБ(А)
6
7
8
10
17
LwA=20 дБ(А)
LwA=25 дБ(А)
LwA=35 дБ(А)
LwA=45 дБ(А)
Число
F0,
L0,
∆Pпол.
Дальноб.
L0,
∆Pпол.
Дально-
L0,
∆Pпол.
Дально-
L0,
∆Pпол.
Дально-
щелей
м2
м, при
бойность, м
бойность, м
бойность, м
м3/ч
Па
Vx, м/с
м3/ч
Па
при Vx, м/с
м3/ч
Па
при Vx, м/с
м3/ч
Па
при Vx, м/с
0,2
0,5
0,2
0,5
0,2
0,5
0,2
0,5
0,75
Прямоточная струя (АНС при ɑ=0°)
1
0,066
240
5
12
1,8
290
8
14
2,7
430
17
21
5,9
630
37
31
12
5,6
2
0,132
410
5
13
2,1
490
8
15
3,1
720
16
22
6,6
1050
35
32
13
6,2
3
0,198
430
5
8,7
1,4
520
8
12
2,0
760
17
18
4,3
1110
36
26
9,2
4,1
4
0,264
680
6
13
2,3
820
8
16
3,3
1210
18
23
7,2
1740
36
33
13
6,6
5
0,330
700
6
12
1,9
840
8
14
2,8
1240
18
21
6,0
1790
38
30
12
5,6
6
0,396
1110
6
17
4,0
1350
9
21
6,0
1950
18
30
12
2790
37
43
17
11
Настилающаяся струя (АНС при ɑ=52° - жалюзи повёрнуты в одну сторону)*
1
0,066
90
2
5,8
2,3
120
3
7,8
3,1
200
9
13
5,2
320
22
21
8,3
5,5
2
0,132
160
2
7,3
2,9
210
3
9,6
3,9
350
9
16
6,4
560
22
26
10
6,9
3
0,198
170
1
6,4
2,5
230
3
8,6
3,4
380
7
14
5,7
620
19
23
9,3
6,2
4
0,264
280
2
9,1
3,6
360
3
12
4,7
600
8
19
7,8
960
22
31
12
8,3
5
0,330
290
2
8,4
3,4
370
3
11
4,3
630
8
18
7,3
1010
20
29
12
7,8
6
0,396
450
2
12
4,8
590
3
16
6,3
970
9
26
10
1530
23
41
16
11
* При подаче воздуха прямоточными струями (в условиях отсутствия настилания) величину дальнобойности, указанную в таблице, необходимо умножить на коэффициент 0,7.
Число
% открытия
100%
90%
80%
70%
50%
щелей
регулятора расхода
β=0°
β=15°
β=30°
β=45°
β=60°
Прямоточная струя (АНС при ɑ=0°)
1
K
1,2
1,3
1,8
4,3
13
∆LwA, дБ(А)
2
5
7
16
24
2
K
1,2
1,3
2,0
4,7
14
∆LwA, дБ(А)
0
0
2
11
22
3
K
1,1
1,4
2,0
5,0
15
∆LwA, дБ(А)
1
2
6
15
25
4
K
1,2
1,4
2,8
7,4
21
∆LwA, дБ(А)
0
3
8
17
30
5
K
1,1
1,4
2,7
7,4
21
∆LwA, дБ(А)
1
1
5
14
25
6
K
1,1
1,4
2,3
5,4
18
∆LwA, дБ(А)
7
6
12
17
28
Настилающаяся струя (АНС при ɑ=52° - жалюзи повёрнуты в одну сторону)
1
K
1,1
1,1
1,4
2,5
6,4
∆LwA, дБ(А)
2
8
7
6
14
2
K
1,1
1,2
1,4
2,7
6,7
∆LwA, дБ(А)
3
2
2
3
9
3
K
1,1
1,2
1,6
3,4
9,1
∆LwA, дБ(А)
4
5
5
6
13
4
K
1,1
1,2
1,9
4,3
11
∆LwA, дБ(А)
5
6
6
7
16
5
K
1,1
1,3
2,1
5,0
14
∆LwA, дБ(А)
0
1
1
2
10
6
K
1,1
1,2
1,6
3,2
9,4
∆LwA, дБ(А)
6
7
8
10
17
Число
LwA=25 дБ(А)
LwA=35 дБ(А)
LwA=45 дБ(А)
щелей
L0, м3/ч
∆Pполн, Па
L0, м3/ч
∆Pполн, Па
L0, м3/ч
∆Pполн, Па
1
80
6
120
13
180
29
2
150
5
230
12
350
27
3
190
4
300
9
450
21
4
300
5
450
11
670
25
5
330
4
510
10
760
22
6
490
6
740
13
1090
29
Число
% открытия
100%
90%
80%
70%
50%
щелей
регулятора расхода
β=0°
β=15°
β=30°
β=45°
β=60°
1
K
1,1
1,1
1,4
2,4
6,2
∆LwA, дБ(А)
3
7
4
5
10
2
K
1,1
1,2
1,6
3,2
8,3
∆LwA, дБ(А)
4
6
10
13
21
3
K
1,2
1,4
2,2
5,5
16
∆LwA, дБ(А)
5
6
10
13
20
4
K
1,1
1,4
2,5
6,6
19
∆LwA, дБ(А)
5
6
5
8
13
5
K
1,2
1,5
3,2
9,0
27
∆LwA, дБ(А)
6
6
8
13
18
6
K
1,1
1,3
2
4,4
14
∆LwA, дБ(А)
5
7
7
11
16
Число
LwA=25 дБ(А)
LwA=35 дБ(А)
LwA=45 дБ(А)
щелей
L0, м3/ч
∆Pполн, Па
L0, м3/ч
∆Pполн, Па
L0, м3/ч
∆Pполн, Па
1
130
4
200
10
310
23
2
260
5
400
11
620
27
3
340
6
520
14
790
32
4
520
6
790
14
1200
33
5
590
7
900
16
1360
36
6
860
7
1310
16
1940
34
Число
% открытия
100%
90%
80%
70%
50%
щелей
регулятора расхода
β=0°
β=15°
β=30°
β=45°
β=60°
1
K
1,2
1,4
2,2
6,2
20
∆LwA, дБ(А)
3
7
4
5
10
2
K
1,2
1,6
2,7
7,3
23
∆LwA, дБ(А)
4
6
10
13
21
3
K
1,3
1,8
3,3
10
32
∆LwA, дБ(А)
5
6
10
13
20
4
K
1,3
1,8
4,6
14
43
∆LwA, дБ(А)
5
6
5
8
13
5
K
1,4
2,1
5,4
17
52
∆LwA, дБ(А)
6
6
8
13
18
6
K
1,3
1,8
3,8
10
37
∆LwA, дБ(А)
5
7
7
11
16
Число
LwA=25 дБ(А)
LwA=35 дБ(А)
LwA=45 дБ(А)
щелей
L0, м3/ч
∆Pполн, Па
L0, м3/ч
∆Pполн, Па
L0, м3/ч
∆Pполн, Па
1
180
3
280
8
430
18
2
360
3
560
8
850
19
3
470
3
720
8
1100
18
4
720
4
1090
9
1660
20
5
810
4
1240
9
1880
20
6
1180
5
1800
10
2700
24
Число
% открытия
100%
90%
80%
70%
50%
щелей
регулятора расхода
β=0°
β=15°
β=30°
β=45°
β=60°
1
K
1,2
1,3
1,8
4,1
13
∆LwA, дБ(А)
3
7
4
5
10
2
K
1,2
1,4
2,2
5,5
16
∆LwA, дБ(А)
4
6
10
13
21
3
K
1,2
1,7
3,0
8,5
27
∆LwA, дБ(А)
5
6
10
13
20
4
K
1,3
1,7
3,9
12
35
∆LwA, дБ(А)
5
6
5
8
13
5
K
1,3
1,9
4,7
14
43
∆LwA, дБ(А)
6
6
8
13
18
6
K
1,1
1,5
2,9
7,7
26
∆LwA, дБ(А)
5
7
7
11
16
Число
LwA=25 дБ(А)
LwA=35 дБ(А)
LwA=45 дБ(А)
щелей
L0, м3/ч
∆Pполн, Па
L0, м3/ч
∆Pполн, Па
L0, м3/ч
∆Pполн, Па
1
230
3
360
8
540
18
2
460
4
710
9
1090
21
3
600
5
920
11
1390
25
4
910
5
1400
11
2120
26
5
1040
5
1580
12
2400
28
6
1510
5
2300
12
3460
27
Число
% открытия
100%
90%
80%
70%
50%
щелей
регулятора расхода
β=0°
β=15°
β=30°
β=45°
β=60°
1
K
1,2
1,4
2,2
6,2
20
∆LwA, дБ(А)
3
7
4
5
10
2
K
1,2
1,6
2,7
7,3
23
∆LwA, дБ(А)
4
6
10
13
21
3
K
1,3
1,8
3,3
10
32
∆LwA, дБ(А)
5
6
10
13
20
4
K
1,3
1,8
4,6
14
43
∆LwA, дБ(А)
5
6
5
8
13
5
K
1,4
2,1
5,4
17
52
∆LwA, дБ(А)
6
6
8
13
18
6
K
1,3
1,8
3,8
10
37
∆LwA, дБ(А)
5
7
7
11
16
Чертёж и присоединительные размеры
Чертёж и присоединительные размерыЧертёж и присоединительные размеры
Таблицы, чертежи и графики — из каталога производителя (arktika.ru); проверьте актуальную версию перед заказом.
Важно знать
Скорость выше 3 м/с в живом сечении даёт заметный шум — увеличьте типоразмер, а не давление.
Для приточных решёток учитывайте настильность струи по потолку: при малом расстоянии до рабочей зоны возможен сквозняк.
В помещениях с повышенной влажностью выбирайте алюминиевое исполнение без стальных крепёжных элементов.
Подберём и рассчитаем. Пришлите расход воздуха, давление и условия работы — инженеры ВЕНТАР-С проверят рабочую точку, подготовят спецификацию и подскажут аналог, если нужного исполнения нет в наличии.
Нужен расчёт по спецификации?
Пришлите список позиций — оперативно посчитаем и предложим лучшие условия, включая нестандартные размеры.
Платите так, как удобно, — доставку берём на себя: свои машины по Москве и области, отправка транспортными компаниями по России и СНГ.
Способы оплаты
НаличнымиКартойQR-код (СБП)Безнал по счётуОнлайн по ссылке
Доставка
По МосквеБесплатно от 50 000 ₽ (груз до 15 м³), иначе от 2 000 ₽
До терминала транспортной компанииПо Москве — бесплатно, перевозчик на ваш выбор
По ПодмосковьюПо расстоянию от МКАД и габаритам — цену назовём сразу при оформлении
В любой регион России и СНГСборный груз, отдельная машина, ж/д или контейнер — логистику организуем сами
СамовывозСо склада в Москве, ш. Энтузиастов, 56, стр. 34 (ворота №3)
Отгружаем со склада в Москве в день оплаты или на следующий рабочий день. Если позиции приходят в разные сроки — храним бесплатно и отправляем всё разом.
Забирайте оборудование сейчас — платите потом. Постоянным и проверенным клиентам даём отсрочку по договору, работаем с банковскими гарантиями и факторингом.
Варианты
Оплата по графикуПолучаете товар сразу, платите частями — без кассовых разрывов на объекте
Банковская гарантияНадёжно для обеих сторон, работаем с банковскими продуктами
ФакторингВы получаете отсрочку, мы — оплату от банка. Лимиты и ставки индивидуальные
Как оформить
Заявка: компания, контакты, желаемые лимит и срок
Документы: карточка организации и стандартный пакет по запросу менеджера
Согласование условий: лимит, срок, график платежей или факторинг
Договор с прозрачным графиком, без скрытых комиссий
Отгрузка — оплачиваете по графику
Решение по заявке — за 1–3 рабочих дня. Лимит и срок подбираем под вашу компанию: историю работы, объёмы и регулярность закупок.
+7 (495) 640-24-15info@ventar-s.ruОфис: Москва, ш. Энтузиастов, 56, стр. 44, оф. 1103-1Склад: Москва, ш. Энтузиастов, 56, стр. 34 (ворота №3)Пн–Чт 9:00–18:00, Пт до 17:00
