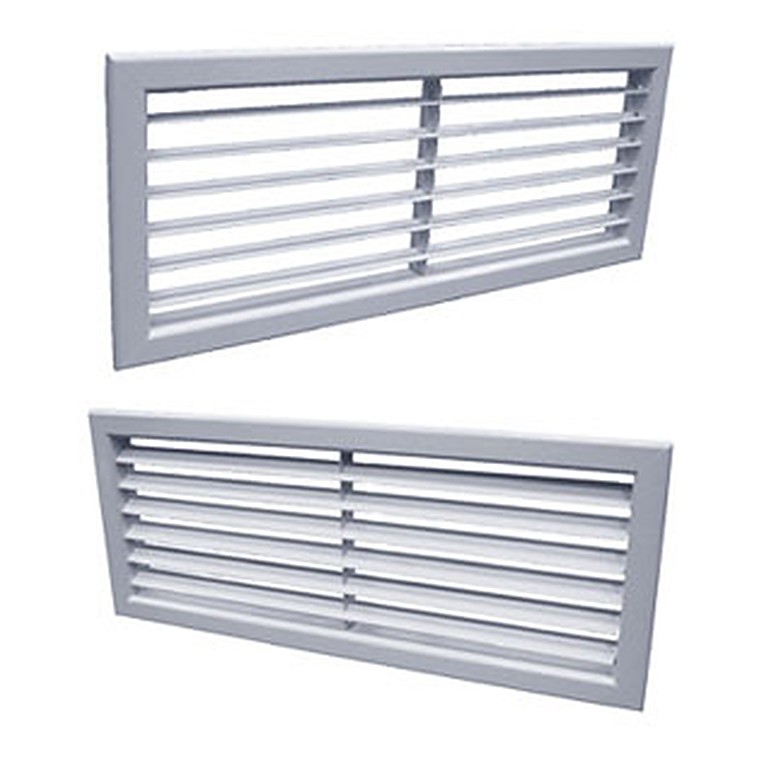

Решетки с фиксированными жалюзи АЛН-К, АЛР-К, АБН, АБР

✓ Всегда в наличии / под заказ Доставка по всей России

Технический лист АЛН-К (PDF)Скачать ↓

Отгрузка со склада и под заказсрок подтвердит менеджерГарантия 12 месяцевофициальная, от производителяДокументыпаспорт, сертификаты

Вентиляционная решётка Арктос. 28 типоразмеров в серии. Характеристики производителя, чертежи и документация — в карточке. Подбор и расчёт бесплатно.

Воздухораспределительное устройство. Подаёт или забирает воздух в помещении и задаёт направление потока.

Подбор по параметрам, техническая документация и расчёт под задачу — по запросу.

⚙️ Подбор и заказ

Типоразмер / размер (если требуется) Комментарий к позиции Прикрепить файлы — чертёж, спецификация, фото (можно несколько)

Количество, шт

Оплата и доставка Отсрочка платежа

Конфигурация попадёт в корзину — там можно добавить ещё позиции и отправить весь заказ одним письмом. Цену и срок изготовления подтвердит менеджер в течение 1 часа в рабочее время.

Подробно

Описание

Решетки АЛН-К, АЛР-К, АВН-К, АВР-К предназначены для подачи и удаления воздуха системами вентиляции и кондиционирования в помещениях различного назначения. Решетки АЛН-К, АЛР-К, АВН-К, АВР-К снабжены одним рядом неподвижных жалюзи. У решеток АЛН-К, АЛР-К жалюзи расположены горизонтально, у АВН-К, АВР-К повернуты на угол 30° к горизонтальной плоскости. Решетки АЛР-К, АВР-К дополнительно оснащены регулятором расхода воздуха. Регулирование расхода осуществляется вручную, без использования инструмента, при помощи специального флажкового механизма.

ПроизводительАрктос

Данные производителяобновлено 28.02.2022

Конструкция и работа

Решётка формирует приточную струю или организует забор воздуха и одновременно закрывает торец воздуховода от посторонних предметов. Регулируемые жалюзи меняют направление и дальнобойность струи, а встроенный клапан позволяет настроить расход по каждому помещению.

Что это даёт

Настройка направления струиИндивидуально поворачиваемые жалюзи задают угол подачи и исключают сквозняк в рабочей зоне.

Регулировка расходаКлапан за решёткой балансирует ветку без перекладки воздуховодов.

Аккуратный видАнодированный алюминий или окраска по RAL позволяют вписать решётку в любой интерьер.

Быстрый монтажКрепление скрытыми зажимами или винтами; предусмотрены монтажные рамки под разные основания.

Стойкость к средеАлюминиевый профиль не ржавеет и подходит для помещений с повышенной влажностью.

Где применяется

Офисы, магазины, гостиницы, жилые дома, производственные и общественные здания — как на притоке, так и на вытяжке, включая установку в стену, потолок и на торец воздуховода.

Как подобрать

Подбор ведут по расходу и допустимой скорости в живом сечении: до 2,5–3 м/с для помещений с людьми. Затем проверяют дальнобойность струи по длине помещения и уровень шума, после чего выбирают типоразмер и наличие клапана.

Технические характеристики

Размер АхВ, мм	F 0 , м²	Шум <20 дБ(А) перепад давленияпол.≤1 Па расход	Па Дальноб. м, при	Па Дальноб. м, при	Шум ≤20 дБ(А) расход	Шум ≤20 дБ(А) перепад давления пол	Шум ≤20 дБ(А) Дальноб. м, при	Шум ≤20 дБ(А) Дальноб. м, при	Шум =25 дБ(А) расход	Шум =25 дБ(А) перепад давления пол	Шум =25 дБ(А) Дальноб. м, при	Шум =25 дБ(А) Дальноб. м, при	Шум =35 дБ(А) расход	Шум =35 дБ(А) перепад давления пол	Шум =35 дБ(А) Дальнобойность, м	Шум =35 дБ(А) Дальнобойность, м	Шум =35 дБ(А) Дальнобойность, м	Шум =45 дБ(А) расход	Шум =45 дБ(А) перепад давления пол	Шум =45 дБ(А) Дальноб. м, при	Шум =45 дБ(А) Дальноб. м, при
		м 3 /ч	0,2	0,5	м 3 /ч	Па	0,2	0,5	м 3 /ч	Па	0,2	0,5	м 3 /ч	Па	0,2	0,5	0,75	м 3 /ч	Па	0,5	0,75
200 x 100	0,014	30	2,1	0,8	190	10	13	5,4	240	16	17	6,8	350	35	25	9,9	6,6	510	74	14	9,6
300 x 100	0,022	50	2,8	1,1	270	8	15	6,1	330	13	19	7,4	490	28	28	11,0	7,3	710	58	16	11,0
400 x 100	0,030	65	3,1	1,3	350	8	17	6,7	430	11	21	8,3	630	25	30	12,0	8,1	910	51	18	12
500 x 100	0,039	80	3,4	1,4	420	6	18	7,1	520	10	22	8,8	760	21	32	13	8,6	1100	44	19	12
600 x 100	0,047	100	3,8	1,5	490	6	19	7,5	600	9	23	9,2	880	19	34	14	9,0	1280	41	20	13
150 x 150	0,017	35	2,2	0,9	210	8	13	5,4	260	13	17	6,6	390	29	25	10,0	6,6	560	60	14	9,5
300 x 150	0,036	75	3,3	1,3	380	6	17	6,7	470	9	21	8,3	690	20	30	12,0	8,1	1000	43	18	12
400 x 150	0,050	100	3,7	1,5	490	5	18	7,3	600	8	22	8,9	880	17	33	13	8,7	1280	36	19	13
500 x 150	0,063	130	4,3	1,7	590	5	20	7,8	730	7	24	9,7	1070	16	36	14	9,5	1550	34	21	14
600 x 150	0,076	150	4,5	1,8	690	5	21	8,3	850	7	26	10,0	1240	15	37	15	10,0	1800	31	22	15
700 x 150	0,089	170	4,7	1,9	790	4	22	8,8	970	7	27	11,0	1420	14	40	16	11,0	2050	29	23	15
800 x 150	0,102	200	5,2	2,1	890	4	23	9,3	1080	6	28	11,0	1590	13	41	17	11,0	2300	28	24	16
200 x 200	0,032	70	3,3	1,3	350	7	16	6,5	430	10	20	8,0	630	22	29	12	7,8	910	45	17	11
300 x 200	0,050	100	3,7	1,5	490	5	18	7,3	600	8	22	8,9	880	17	33	13	8,7	1280	36	19	13
400 x 200	0,069	130	4,1	1,6	620	4	20	7,9	770	7	24	9,8	1130	15	36	14	9,6	1630	31	21	14
500 x 200	0,087	160	4,5	1,8	750	4	21	8,5	930	6	26	11,0	1360	14	38	15	10,0	1970	28	22	15
600 x 200	0,105	200	5,1	2,1	890	4	23	9,2	1080	6	28	11,0	1590	13	41	16	11,0	2300	27	24	16
700 x 200	0,123	230	5,5	2,2	1010	4	24	9,6	1230	6	29	12,0	1810	12	43	17	11,0	2620	25	25	17
800 x 200	0,141	270	6,0	2,4	1130	4	25	10,0	1380	5	31	12,0	2020	11	45	18	12,0	2930	24	26	17
1000 x 200	0,177	340	6,7	2,7	1370	3	27	11,0	1660	5	33	13,0	2440	11	48	19	13,0	3540	22	28	19
300 x 300	0,079	150	4,4	1,8	690	4	20	8,2	850	6	25	10,0	1240	14	37	15	9,8	1800	29	21	14
400 x 300	0,107	200	5,1	2,0	890	4	23	9,1	1080	6	28	11,0	1590	12	41	16	11,0	2300	26	23	16
500 x 300	0,135	250	5,7	2,3	1070	3	24	9,7	1310	5	30	12,0	1920	11	44	17	12,0	2780	24	25	17
600 x 300	0,163	300	6,2	2,5	1250	3	26	10,0	1520	5	31	13,0	2240	10	46	18	12,0	3240	22	27	18
700 x 300	0,191	350	6,7	2,7	1420	3	27	11,0	1730	5	33	13,0	2550	10	49	19	13,0	3690	21	28	19
800 x 300	0,219	400	7,1	2,8	1590	3	28	11,0	1940	4	35	14,0	2850	9	51	20	14,0	4130	20	29	20
1000 x 300	0,275	500	7,9	3,2	1920	3	31	12,0	2340	4	37	15,0	3440	9	55	22	15,0	4980	18	32	21

Данные для подбора

		LwA<20 дБ(А)			LwA≤20 дБ(А)				LwA=25 дБ(А)				LwA=35 дБ(А)					LwA=45 дБ(А)
		∆Pпол.≤1 Па			LwA≤20 дБ(А)				LwA=25 дБ(А)				LwA=35 дБ(А)					LwA=45 дБ(А)
Размер	F0,	L0,	Дальноб.		L0,	∆Pпол.	Дальноб.		L0,	∆Pпол.	Дальноб.		L0,	∆Pпол.	Дально-			L0,	∆Pпол.	Дальноб.
АхВ, мм	м2	L0,	м, при		L0,	∆Pпол.	м, при		L0,	∆Pпол.	м, при		L0,	∆Pпол.	бойность, м			L0,	∆Pпол.	м, при
	м2	м3/ч	Vx, м/с		м3/ч	Па	Vx, м/с		м3/ч	Па	Vx, м/с		м3/ч	Па	при Vx, м/с			м3/ч	Па	Vx, м/с
		м3/ч	0,2	0,5	м3/ч	Па	0,2	0,5	м3/ч	Па	0,2	0,5	м3/ч	Па	0,2	0,5	0,75	м3/ч	Па	0,5	0,75
200 x 100	0,014	30	2,1	0,8	190	10	13	5,4	240	16	17	6,8	350	35	25	9,9	6,6	510	74	14	9,6
300 x 100	0,022	50	2,8	1,1	270	8	15	6,1	330	13	19	7,4	490	28	28	11,0	7,3	710	58	16	11,0
400 x 100	0,030	65	3,1	1,3	350	8	17	6,7	430	11	21	8,3	630	25	30	12,0	8,1	910	51	18	12
500 x 100	0,039	80	3,4	1,4	420	6	18	7,1	520	10	22	8,8	760	21	32	13	8,6	1100	44	19	12
600 x 100	0,047	100	3,8	1,5	490	6	19	7,5	600	9	23	9,2	880	19	34	14	9,0	1280	41	20	13
150 x 150	0,017	35	2,2	0,9	210	8	13	5,4	260	13	17	6,6	390	29	25	10,0	6,6	560	60	14	9,5
300 x 150	0,036	75	3,3	1,3	380	6	17	6,7	470	9	21	8,3	690	20	30	12,0	8,1	1000	43	18	12
400 x 150	0,050	100	3,7	1,5	490	5	18	7,3	600	8	22	8,9	880	17	33	13	8,7	1280	36	19	13
500 x 150	0,063	130	4,3	1,7	590	5	20	7,8	730	7	24	9,7	1070	16	36	14	9,5	1550	34	21	14
600 x 150	0,076	150	4,5	1,8	690	5	21	8,3	850	7	26	10,0	1240	15	37	15	10,0	1800	31	22	15
700 x 150	0,089	170	4,7	1,9	790	4	22	8,8	970	7	27	11,0	1420	14	40	16	11,0	2050	29	23	15
800 x 150	0,102	200	5,2	2,1	890	4	23	9,3	1080	6	28	11,0	1590	13	41	17	11,0	2300	28	24	16
200 x 200	0,032	70	3,3	1,3	350	7	16	6,5	430	10	20	8,0	630	22	29	12	7,8	910	45	17	11
300 x 200	0,050	100	3,7	1,5	490	5	18	7,3	600	8	22	8,9	880	17	33	13	8,7	1280	36	19	13
400 x 200	0,069	130	4,1	1,6	620	4	20	7,9	770	7	24	9,8	1130	15	36	14	9,6	1630	31	21	14
500 x 200	0,087	160	4,5	1,8	750	4	21	8,5	930	6	26	11,0	1360	14	38	15	10,0	1970	28	22	15
600 x 200	0,105	200	5,1	2,1	890	4	23	9,2	1080	6	28	11,0	1590	13	41	16	11,0	2300	27	24	16
700 x 200	0,123	230	5,5	2,2	1010	4	24	9,6	1230	6	29	12,0	1810	12	43	17	11,0	2620	25	25	17
800 x 200	0,141	270	6,0	2,4	1130	4	25	10,0	1380	5	31	12,0	2020	11	45	18	12,0	2930	24	26	17
1000 x 200	0,177	340	6,7	2,7	1370	3	27	11,0	1660	5	33	13,0	2440	11	48	19	13,0	3540	22	28	19
300 x 300	0,079	150	4,4	1,8	690	4	20	8,2	850	6	25	10,0	1240	14	37	15	9,8	1800	29	21	14
400 x 300	0,107	200	5,1	2,0	890	4	23	9,1	1080	6	28	11,0	1590	12	41	16	11,0	2300	26	23	16
500 x 300	0,135	250	5,7	2,3	1070	3	24	9,7	1310	5	30	12,0	1920	11	44	17	12,0	2780	24	25	17
600 x 300	0,163	300	6,2	2,5	1250	3	26	10,0	1520	5	31	13,0	2240	10	46	18	12,0	3240	22	27	18
700 x 300	0,191	350	6,7	2,7	1420	3	27	11,0	1730	5	33	13,0	2550	10	49	19	13,0	3690	21	28	19
800 x 300	0,219	400	7,1	2,8	1590	3	28	11,0	1940	4	35	14,0	2850	9	51	20	14,0	4130	20	29	20
1000 x 300	0,275	500	7,9	3,2	1920	3	31	12,0	2340	4	37	15,0	3440	9	55	22	15,0	4980	18	32	21

% открытия	100%	50%	30%
регулятора расхода	β=0°	β=60°	β=90°
К	1,3	4,8	12,4
ΔLwA, дБ(А)	7	14	26

		LwA=25 дБ(А)					LwA=35 дБ(А)					LwA=45 дБ(А)
Размер	F0,	L0,	∆Pпол.	Дально-			L0,	∆Pпол.	Дально-			L0,	∆Pпол.	Дальноб.
АхВ, мм	м2	L0,	∆Pпол.	бойность, м			L0,	∆Pпол.	бойность, м			L0,	∆Pпол.	м, при
	м2	м3/ч	Па	при Vx, м/с			м3/ч	Па	при Vx, м/с			м3/ч	Па	Vx, м/с
		м3/ч	Па	0,2	0,5	0,75	м3/ч	Па	0,2	0,5	0,75	м3/ч	Па	0,5	0,75
200 x 100	0,014	90	5	6,3	2,5	1,7	200	23	14	5,6	3,8	350	69	9,9	6,6
300 x 100	0,022	130	4	7,3	2,9	1,9	290	19	16	6,5	4,3	510	60	11	7,6
400 x 100	0,030	170	4	8,2	3,3	2,2	370	17	18	7,1	4,7	670	55	13	8,6
500 x 100	0,039	210	3	8,9	3,5	2,4	460	15	19	7,8	5,2	810	48	14	9,1
600 x 100	0,047	250	3	9,6	3,8	2,6	550	15	21	8,5	5,6	950	45	15	9,7
150 x 150	0,017	100	4	6,4	2,6	1,7	220	19	14	5,6	3,7	400	62	10	6,8
300 x 150	0,036	200	3	8,8	3,5	2,3	440	17	19	7,7	5,2	770	51	14	9,0
400 x 150	0,050	270	3	10,0	4,0	2,7	570	14	21	8,5	5,7	990	44	15	9,8
500 x 150	0,063	330	3	11,0	4,4	2,9	700	14	23	9,3	6,2	1200	40	16	11,0
600 x 150	0,076	390	3	12,0	4,7	3,1	820	13	25	9,9	6,6	1410	38	17	11,0
700 x 150	0,089	450	3	13,0	5,0	3,4	940	12	26	11,0	7,0	1610	36	18	12,0
800 x 150	0,102	510	3	13,0	5,3	3,5	1060	12	28	11,0	7,4	1800	35	19	13,0
200 x 200	0,032	180	4	8,4	3,4	2,2	390	17	18	7,3	4,8	700	53	13	8,7
300 x 200	0,050	270	3	10,0	4,0	2,7	580	15	22	8,6	5,8	1010	45	15	10,0
400 x 200	0,069	360	3	11,0	4,6	3,0	750	13	24	9,5	6,3	1300	39	16	11,0
500 x 200	0,087	440	3	12,0	5,0	3,3	920	12	26	10,0	6,9	1570	36	18	12,0
600 x 200	0,105	520	3	13,0	5,3	3,6	1080	12	28	11,0	7,4	1840	34	19	13,0
700 x 200	0,123	610	3	14,0	5,8	3,9	1240	11	29	12,0	7,9	2090	32	20	13,0
800 x 200	0,141	690	3	15,0	6,1	4,1	1400	11	31	12,0	8,3	2350	31	21	14,0
1000 x 200	0,177	850	3	17,0	6,7	4,5	1700	10	34	13,0	9,0	2830	28	22	15,0
300 x 300	0,079	400	3	12,0	4,7	3,2	850	13	25	10,0	6,7	1450	37	17	11,0
400 x 300	0,107	530	3	14,0	5,4	3,6	1100	12	28	11,0	7,5	1860	34	19	13,0
500 x 300	0,135	660	3	15,0	6,0	4,0	1340	11	30	12,0	8,1	2260	31	21	14,0
600 x 300	0,163	790	3	16,0	6,5	4,3	1580	10	33	13,0	8,7	2640	29	22	15,0
700 x 300	0,191	910	3	17,0	6,9	4,6	1810	10	35	14,0	9,2	3010	28	23	15,0
800 x 300	0,219	1030	2	18,0	7,3	4,9	2050	10	37	15,0	9,7	3360	26	24	16,0
1000 x 300	0,275	1260	2	20,0	8,0	5,3	2480	9	39	16,0	11,0	4060	24	26	17,0

% открытия	100%	50%	30%
регулятора расхода	β=0°	β=60°	β=90°
К	1,1	2,5	7,1
ΔLwA, дБ(А)	0	7	20

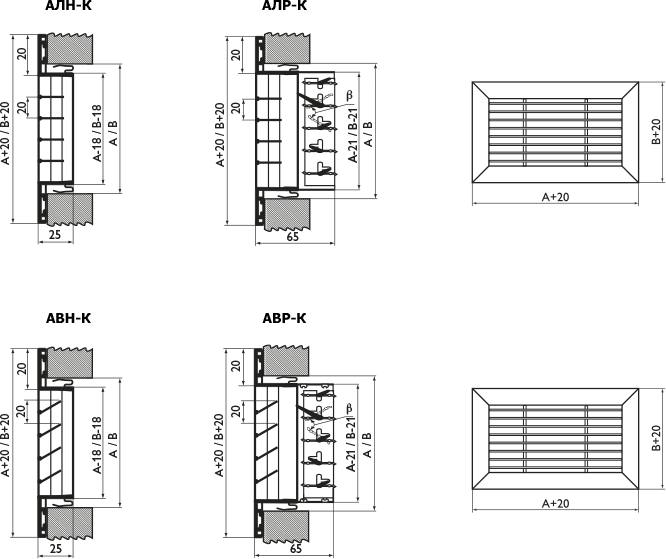

Чертёж и присоединительные размеры

Таблицы, чертежи и графики — из каталога производителя (arktika.ru); проверьте актуальную версию перед заказом.

Важно знать

Скорость выше 3 м/с в живом сечении даёт заметный шум — увеличьте типоразмер, а не давление.

Для приточных решёток учитывайте настильность струи по потолку: при малом расстоянии до рабочей зоны возможен сквозняк.

В помещениях с повышенной влажностью выбирайте алюминиевое исполнение без стальных крепёжных элементов.

Подберём и рассчитаем. Пришлите расход воздуха, давление и условия работы — инженеры ВЕНТАР-С проверят рабочую точку, подготовят спецификацию и подскажут аналог, если нужного исполнения нет в наличии.
