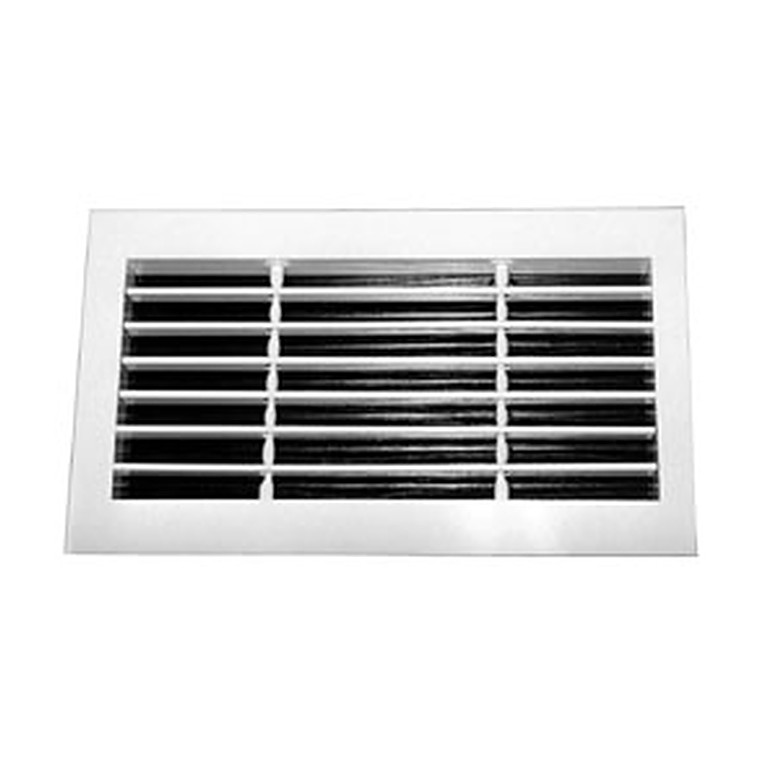

Решетки с фиксированными жалюзи АЛН, АЛР-М

✓ Всегда в наличии / под заказ Доставка по всей России

Отгрузка со склада и под заказсрок подтвердит менеджерГарантия 12 месяцевофициальная, от производителяДокументыпаспорт, сертификаты

Вентиляционная решётка Арктос. 28 типоразмеров в серии. Характеристики производителя, чертежи и документация — в карточке. Подбор и расчёт бесплатно.

Воздухораспределительное устройство. Подаёт или забирает воздух в помещении и задаёт направление потока.

Подбор по параметрам, техническая документация и расчёт под задачу — по запросу.

⚙️ Подбор и заказ

Типоразмер / размер (если требуется) Комментарий к позиции Прикрепить файлы — чертёж, спецификация, фото (можно несколько)

Количество, шт

Оплата и доставка Отсрочка платежа

Конфигурация попадёт в корзину — там можно добавить ещё позиции и отправить весь заказ одним письмом. Цену и срок изготовления подтвердит менеджер в течение 1 часа в рабочее время.

Подробно

Описание

Решетки АЛН, АЛР, АВН, АВР предназначены для подачи и удаления воздуха системами вентиляции и кондиционирования воздуха в помещениях различного назначения. Решетки АЛН, АЛР, АВН, АВР снабжены одним рядом неподвижных жалюзи. У решеток АЛН, АЛР жалюзи расположены горизонтально, у АВН, АВР повернуты на угол 30° к горизонтальной плоскости. Решетки АЛР и АВР дополнительно оснащены встроенным регулятором расхода воздуха. Регулирование расхода осуществляется вручную, без использования инструмента, при помощи специального флажкового механизма.

ПроизводительАрктос

Данные производителяобновлено 13.01.2022

Конструкция и работа

Решётка формирует приточную струю или организует забор воздуха и одновременно закрывает торец воздуховода от посторонних предметов. Регулируемые жалюзи меняют направление и дальнобойность струи, а встроенный клапан позволяет настроить расход по каждому помещению.

Что это даёт

Настройка направления струиИндивидуально поворачиваемые жалюзи задают угол подачи и исключают сквозняк в рабочей зоне.

Регулировка расходаКлапан за решёткой балансирует ветку без перекладки воздуховодов.

Аккуратный видАнодированный алюминий или окраска по RAL позволяют вписать решётку в любой интерьер.

Быстрый монтажКрепление скрытыми зажимами или винтами; предусмотрены монтажные рамки под разные основания.

Стойкость к средеАлюминиевый профиль не ржавеет и подходит для помещений с повышенной влажностью.

Где применяется

Офисы, магазины, гостиницы, жилые дома, производственные и общественные здания — как на притоке, так и на вытяжке, включая установку в стену, потолок и на торец воздуховода.

Как подобрать

Подбор ведут по расходу и допустимой скорости в живом сечении: до 2,5–3 м/с для помещений с людьми. Затем проверяют дальнобойность струи по длине помещения и уровень шума, после чего выбирают типоразмер и наличие клапана.

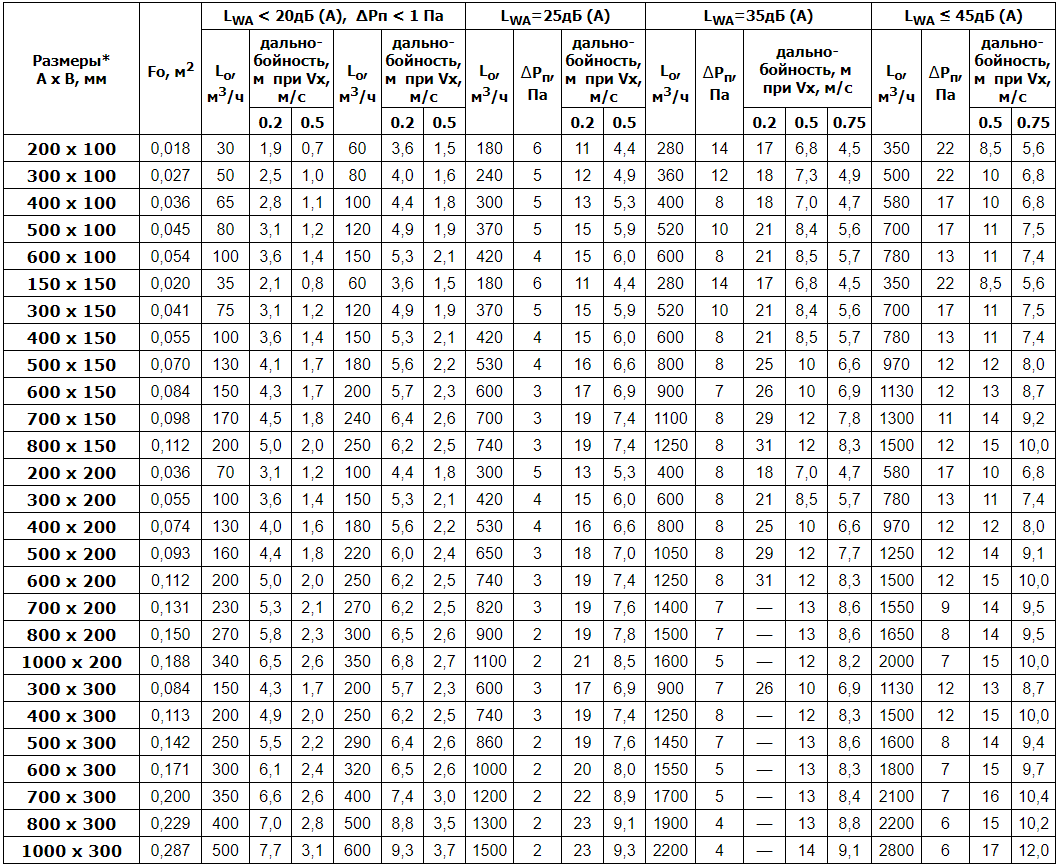

Технические характеристики

Типоразмер	F 0 , м²	Шум <20 дБ(А) перепад давленияпол.≤1 Па расход	Па Дальноб. м, при	Па Дальноб. м, при	Шум =20 дБ(А) расход	Шум =20 дБ(А) перепад давления пол	Шум =20 дБ(А) Дальноб. м, при	Шум =20 дБ(А) Дальноб. м, при	Шум =25 дБ(А) расход	Шум =25 дБ(А) перепад давления пол	Шум =25 дБ(А) Дальноб. м, при	Шум =25 дБ(А) Дальноб. м, при	Шум =35 дБ(А) расход	Шум =35 дБ(А) перепад давления пол	Шум =35 дБ(А) Дальнобойность, м	Шум =35 дБ(А) Дальнобойность, м	Шум =35 дБ(А) Дальнобойность, м	Шум =45 дБ(А) расход	Шум =45 дБ(А) перепад давления пол	Шум =45 дБ(А) Дальноб. м, при	Шум =45 дБ(А) Дальноб. м, при
		м 3 /ч	0,2	0,5	м 3 /ч	Па	0,2	0,5	м 3 /ч	Па	0,2	0,5	м 3 /ч	Па	0,2	0,5	0,75	м 3 /ч	Па	0,5	0,75
200 x 100	0,018	30	1,9	0,7	150	5	9,3	3,7	190	7	12	4,7	290	17	18	7,2	4,8	450	41	11	7,5
300 x 100	0,027	50	2,5	1,0	210	4	11	4,3	260	6	13	5,3	410	15	21	8,3	5,5	650	38	13	8,8
400 x 100	0,036	65	2,9	1,1	270	4	12	4,7	340	6	15	6,0	540	15	24	9,5	6,3	850	36	15	10
500 x 100	0,045	80	3,1	1,3	330	3	13	5,2	420	6	16	6,6	660	14	26	10	6,9	1040	35	16	11
600 x 100	0,054	100	3,6	1,4	390	3	14	5,6	490	5	18	7,0	780	14	28	11	7,5	1230	34	18	12
150 x 150	0,020	35	2,1	0,8	170	5	10	4,0	210	7	12	4,9	320	17	19	7,5	5,0	500	41	12	7,9
300 x 150	0,041	75	3,1	1,2	300	3	12	4,9	380	6	16	6,3	600	14	25	9,9	6,6	950	35	16	10
400 x 150	0,055	100	3,6	1,4	390	3	14	5,5	490	5	17	7,0	780	13	28	11	7,4	1230	32	17	12
500 x 150	0,070	130	4,1	1,6	470	3	15	5,9	600	5	19	7,6	950	12	30	12	8,0	1510	30	19	13
600 x 150	0,084	150	4,3	1,7	560	3	16	6,4	710	5	20	8,2	1120	12	32	13	8,6	1770	29	20	14
700 x 150	0,098	170	4,5	1,8	640	3	17	6,8	810	4	22	8,6	1290	11	34	14	9,2	2040	28	22	14
800 x 150	0,112	200	5,0	2,0	720	3	18	7,2	910	4	23	9,1	1460	11	36	15	9,7	2300	27	23	15
200 x 200	0,036	70	3,1	1,2	270	4	12	4,7	340	6	15	6,0	540	15	24	9	6,3	850	36	15	10
300 x 200	0,055	100	3,6	1,4	390	3	14	5,5	490	5	17	7,0	780	13	28	11	7,4	1230	32	17	12
400 x 200	0,074	130	4,0	1,6	500	3	15	6,1	640	5	20	7,8	1010	12	31	12	8,3	1590	30	19	13
500 x 200	0,093	160	4,4	1,7	610	3	17	6,7	780	5	21	8,5	1230	11	34	13	9,0	1950	28	21	14
600 x 200	0,112	200	5,0	2,0	720	3	18	7,2	910	4	23	9,1	1460	11	36	15	9,7	2300	27	23	15
700 x 200	0,131	230	5,3	2,1	830	3	19	7,6	1050	4	24	9,7	1670	11	38	15	10,0	2640	26	24	16
800 x 200	0,150	270	5,8	2,3	940	3	20	8,1	1180	4	25	10,0	1890	10	41	16	11,0	2980	26	26	17
1000 x 200	0,188	340	6,5	2,6	1140	2	22	8,8	1450	4	28	11,0	2300	10	44	18	12,0	3650	24	28	19
300 x 300	0,084	150	4,3	1,7	560	3	16	6,4	710	5	20	8,2	1120	12	32	13	8,6	1770	29	20	14
400 x 300	0,113	200	5,0	2,0	720	3	18	7,1	910	4	23	9,0	1460	11	36	14	9,7	2300	27	23	15
500 x 300	0,142	250	5,5	2,2	880	2	19	7,8	1120	4	25	9,9	1780	10	39	16	10,0	2810	25	25	17
600 x 300	0,171	300	6,0	2,4	1040	2	21	8,4	1310	4	26	11,0	2100	10	42	17	11,0	3320	24	27	18
700 x 300	0,200	350	6,5	2,6	1190	2	22	8,9	1510	4	28	11,0	2410	9	45	18	12,0	3810	24	28	19
800 x 300	0,229	400	7,0	2,8	1340	2	23	9,3	1700	4	30	12,0	2710	9	47	19	13,0	4300	23	30	20
1000 x 300	0,287	500	7,8	3,1	1640	2	26	10,0	2070	3	32	13,0	3310	9	51	21	14,0	5260	22	33	22

Данные для подбора

		LwA<20 дБ(А)			LwA=20 дБ(А)				LwA=25 дБ(А)				LwA=35 дБ(А)					LwA=45 дБ(А)
Типо-		∆Pпол.≤1 Па			LwA=20 дБ(А)				LwA=25 дБ(А)				LwA=35 дБ(А)					LwA=45 дБ(А)
размер	F0,	L0,	Дальноб.		L0,	∆Pпол.	Дальноб.		L0,	∆Pпол.	Дальноб.		L0,	∆Pпол.	Дально-			L0,	∆Pпол.	Дальноб.
	м2	L0,	м, при		L0,	∆Pпол.	м, при		L0,	∆Pпол.	м, при		L0,	∆Pпол.	бойность, м			L0,	∆Pпол.	м, при
АхВ, мм	м2	м3/ч	Vx, м/с		м3/ч	Па	Vx, м/с		м3/ч	Па	Vx, м/с		м3/ч	Па	при Vx, м/с			м3/ч	Па	Vx, м/с
		м3/ч	0,2	0,5	м3/ч	Па	0,2	0,5	м3/ч	Па	0,2	0,5	м3/ч	Па	0,2	0,5	0,75	м3/ч	Па	0,5	0,75
200 x 100	0,018	30	1,9	0,7	150	5	9,3	3,7	190	7	12	4,7	290	17	18	7,2	4,8	450	41	11	7,5
300 x 100	0,027	50	2,5	1,0	210	4	11	4,3	260	6	13	5,3	410	15	21	8,3	5,5	650	38	13	8,8
400 x 100	0,036	65	2,9	1,1	270	4	12	4,7	340	6	15	6,0	540	15	24	9,5	6,3	850	36	15	10
500 x 100	0,045	80	3,1	1,3	330	3	13	5,2	420	6	16	6,6	660	14	26	10	6,9	1040	35	16	11
600 x 100	0,054	100	3,6	1,4	390	3	14	5,6	490	5	18	7,0	780	14	28	11	7,5	1230	34	18	12
150 x 150	0,020	35	2,1	0,8	170	5	10	4,0	210	7	12	4,9	320	17	19	7,5	5,0	500	41	12	7,9
300 x 150	0,041	75	3,1	1,2	300	3	12	4,9	380	6	16	6,3	600	14	25	9,9	6,6	950	35	16	10
400 x 150	0,055	100	3,6	1,4	390	3	14	5,5	490	5	17	7,0	780	13	28	11	7,4	1230	32	17	12
500 x 150	0,070	130	4,1	1,6	470	3	15	5,9	600	5	19	7,6	950	12	30	12	8,0	1510	30	19	13
600 x 150	0,084	150	4,3	1,7	560	3	16	6,4	710	5	20	8,2	1120	12	32	13	8,6	1770	29	20	14
700 x 150	0,098	170	4,5	1,8	640	3	17	6,8	810	4	22	8,6	1290	11	34	14	9,2	2040	28	22	14
800 x 150	0,112	200	5,0	2,0	720	3	18	7,2	910	4	23	9,1	1460	11	36	15	9,7	2300	27	23	15
200 x 200	0,036	70	3,1	1,2	270	4	12	4,7	340	6	15	6,0	540	15	24	9	6,3	850	36	15	10
300 x 200	0,055	100	3,6	1,4	390	3	14	5,5	490	5	17	7,0	780	13	28	11	7,4	1230	32	17	12
400 x 200	0,074	130	4,0	1,6	500	3	15	6,1	640	5	20	7,8	1010	12	31	12	8,3	1590	30	19	13
500 x 200	0,093	160	4,4	1,7	610	3	17	6,7	780	5	21	8,5	1230	11	34	13	9,0	1950	28	21	14
600 x 200	0,112	200	5,0	2,0	720	3	18	7,2	910	4	23	9,1	1460	11	36	15	9,7	2300	27	23	15
700 x 200	0,131	230	5,3	2,1	830	3	19	7,6	1050	4	24	9,7	1670	11	38	15	10,0	2640	26	24	16
800 x 200	0,150	270	5,8	2,3	940	3	20	8,1	1180	4	25	10,0	1890	10	41	16	11,0	2980	26	26	17
1000 x 200	0,188	340	6,5	2,6	1140	2	22	8,8	1450	4	28	11,0	2300	10	44	18	12,0	3650	24	28	19
300 x 300	0,084	150	4,3	1,7	560	3	16	6,4	710	5	20	8,2	1120	12	32	13	8,6	1770	29	20	14
400 x 300	0,113	200	5,0	2,0	720	3	18	7,1	910	4	23	9,0	1460	11	36	14	9,7	2300	27	23	15
500 x 300	0,142	250	5,5	2,2	880	2	19	7,8	1120	4	25	9,9	1780	10	39	16	10,0	2810	25	25	17
600 x 300	0,171	300	6,0	2,4	1040	2	21	8,4	1310	4	26	11,0	2100	10	42	17	11,0	3320	24	27	18
700 x 300	0,200	350	6,5	2,6	1190	2	22	8,9	1510	4	28	11,0	2410	9	45	18	12,0	3810	24	28	19
800 x 300	0,229	400	7,0	2,8	1340	2	23	9,3	1700	4	30	12,0	2710	9	47	19	13,0	4300	23	30	20
1000 x 300	0,287	500	7,8	3,1	1640	2	26	10,0	2070	3	32	13,0	3310	9	51	21	14,0	5260	22	33	22

% открытия	100%	50%	30%
регулятора расхода	β=0°	β=60°	β=90°
К	1,2	3,7	7,3
ΔLwA, дБ(А)	2	15	30

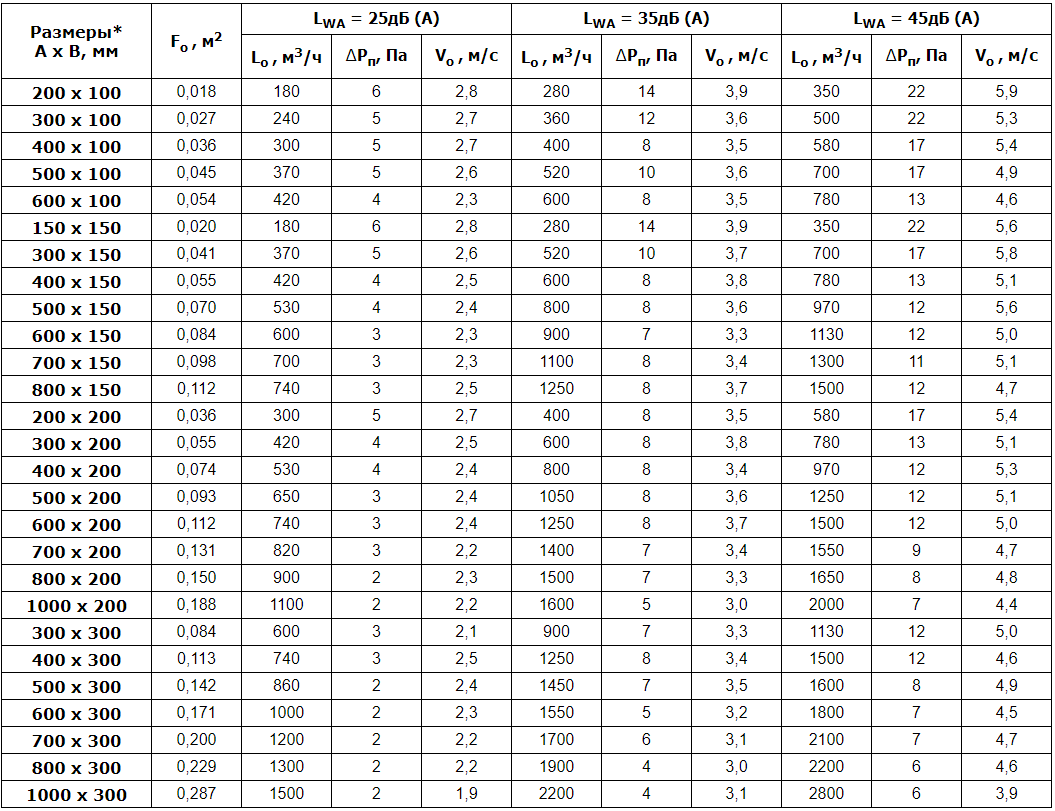

		LwA=25 дБ(А)					LwA=35 дБ(А)					LwA=45 дБ(А)
Типо-	F0,	L0,	∆Pпол.	Дально-			L0,	∆Pпол.	Дально-			L0,	∆Pпол.	Дально-
размер	м2	L0,	∆Pпол.	бойность, м			L0,	∆Pпол.	бойность, м			L0,	∆Pпол.	бойность, м
АхВ, мм	м2	м3/ч	Па	при Vx, м/с			м3/ч	Па	при Vx, м/с			м3/ч	Па	при Vx, м/с
		м3/ч	Па	0,2	0,5	0,75	м3/ч	Па	0,2	0,5	0,75	м3/ч	Па	0,5	0,75
200 x 100	0,018	110	4	6,8	2,7	1,8	220	17	14	5,5	3,6	410	58	10	6,8
300 x 100	0,027	150	3	7,6	3,0	2,0	330	17	17	6,7	4,5	580	51	12	7,8
400 x 100	0,036	190	3	8,3	3,3	2,2	420	15	18	7,4	4,9	750	48	13	8,8
500 x 100	0,045	240	3	9,4	3,8	2,5	520	15	20	8,2	5,4	900	44	14	9,4
600 x 100	0,054	280	3	10	4,0	2,7	610	14	22	8,8	5,8	1050	42	15	10
150 x 150	0,020	120	4	7,1	2,8	1,9	250	17	15	5,9	3,9	450	56	11	7,1
300 x 150	0,041	220	3	9,1	3,6	2,4	480	15	20	7,9	5,3	840	47	14	9,2
400 x 150	0,055	290	3	10	4,1	2,7	620	14	22	8,8	5,9	1070	42	15	10
500 x 150	0,070	360	3	11	4,5	3,0	760	13	24	9,6	6,4	1300	38	16	11
600 x 150	0,084	420	3	12	4,8	3,2	890	12	26	10,0	6,8	1510	36	17	12
700 x 150	0,098	490	3	13	5,2	3,5	1010	12	27	11,0	7,2	1720	34	18	12
800 x 150	0,112	550	3	14	5,5	3,7	1140	12	28	11,0	7,6	1930	33	19	13
200 x 200	0,036	200	3	8,8	3,5	2,3	430	16	19	7,6	5,0	760	50	13	8,9
300 x 200	0,055	290	3	10	4,1	2,7	620	14	22	8,8	5,9	1080	43	15	10
400 x 200	0,074	380	3	12	4,7	3,1	810	13	25	9,9	6,6	1380	39	17	11
500 x 200	0,093	470	3	13	5,1	3,4	980	12	27	11,0	7,1	1670	36	18	12
600 x 200	0,112	560	3	14	5,6	3,7	1150	12	29	11,0	7,6	1940	33	19	13
700 x 200	0,131	650	3	15	6,0	4,0	1310	11	30	12,0	8,0	2210	32	20	14
800 x 200	0,150	730	3	16	6,3	4,2	1470	11	32	13,0	8,4	2470	30	21	14
1000 x 200	0,188	900	3	17	6,9	4,6	1790	10	34	14,0	9,2	2980	28	23	15
300 x 300	0,084	430	3	12	4,9	3,3	900	13	26	10,0	6,9	1530	37	18	12
400 x 300	0,113	560	3	14	5,6	3,7	1160	12	29	12,0	7,7	1950	33	19	13
500 x 300	0,142	700	3	15	6,2	4,1	1400	11	31	12,0	8,3	2360	31	21	14
600 x 300	0,171	820	3	17	6,6	4,4	1650	10	33	13,0	8,9	2750	29	22	15
700 x 300	0,200	950	3	18	7,1	4,7	1880	10	35	14,0	9,3	3120	27	23	16
800 x 300	0,229	1070	2	19	7,5	5,0	2130	10	37	15,0	9,9	3490	26	24	16
1000 x 300	0,287	1310	2	20	8,2	5,4	2570	9	40	16,0	11,0	4200	24	26	17

% открытия	100%	50%	30%
регулятора расхода	β=0°	β=60°	β=90°
К	1,1	2,5	7,1
ΔLwA, дБ(А)	0	7	20

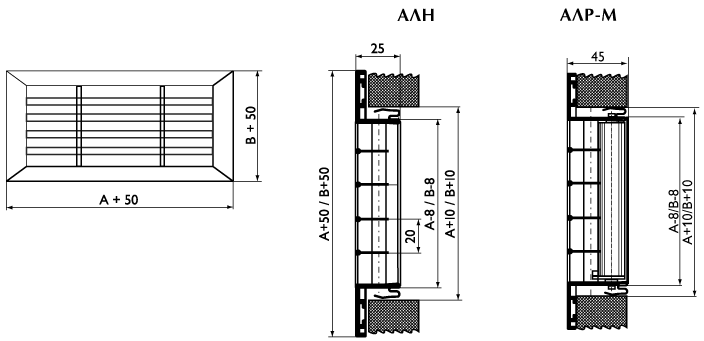

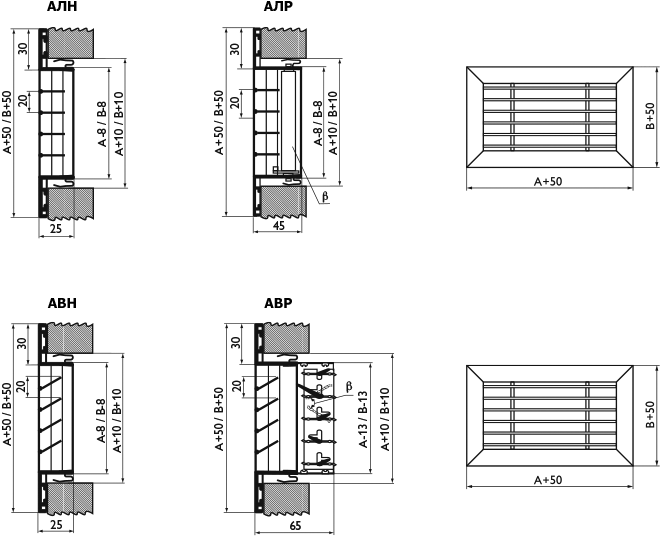

Чертёж и присоединительные размеры

Таблицы, чертежи и графики — из каталога производителя (arktika.ru); проверьте актуальную версию перед заказом.

Важно знать

Скорость выше 3 м/с в живом сечении даёт заметный шум — увеличьте типоразмер, а не давление.

Для приточных решёток учитывайте настильность струи по потолку: при малом расстоянии до рабочей зоны возможен сквозняк.

В помещениях с повышенной влажностью выбирайте алюминиевое исполнение без стальных крепёжных элементов.

Подберём и рассчитаем. Пришлите расход воздуха, давление и условия работы — инженеры ВЕНТАР-С проверят рабочую точку, подготовят спецификацию и подскажут аналог, если нужного исполнения нет в наличии.

Нужен расчёт по спецификации?

Пришлите список позиций — оперативно посчитаем и предложим лучшие условия, включая нестандартные размеры.
