Описание вентиляционной решетки цилиндрической ВРПЦ
Перфорированная решетка ВРПЦ имеет цилиндрический корпус и устанавливается в круглый воздуховод в приточно-вытяжной вентиляции и системах кондиционирования воздуха.
Рамка решетки имеет цилиндрическую форму, повторяя круглую форму воздуховода, при этом посадочная часть имеет прямоугольную форму под размер строительного проема. В рамку устанавливается перфорированный лист из оцинкованной стали.
По умолчанию решетка имеет круглую перфорацию со смещенными рядами отверстий RV 5-7, но по желанию заказчика возможно изготовление решетки с любой перфорацией. От размера отверстий и расстояния между ними зависит коэффициент живого сечения, что влияет на аэродинамические характеристики изделия.
Условия эксплуатации
Диапазон рабочих температур от – 40 до +70 градусов, влажность воздуха не более 90 процентов, при этом проходящий воздух не должен содержать волокнистых, горючих, клейких, абразивных и агрессивных примесей.
Технические требования
Предельные отклонения размеров вентиляционной решетки не должны превышать: по длине и ширине +/- 2,5мм. Стороны решетки должны быть перпендикулярны, отклонение от сторон не должно превышать 0,5 мм на 100 мм длины.

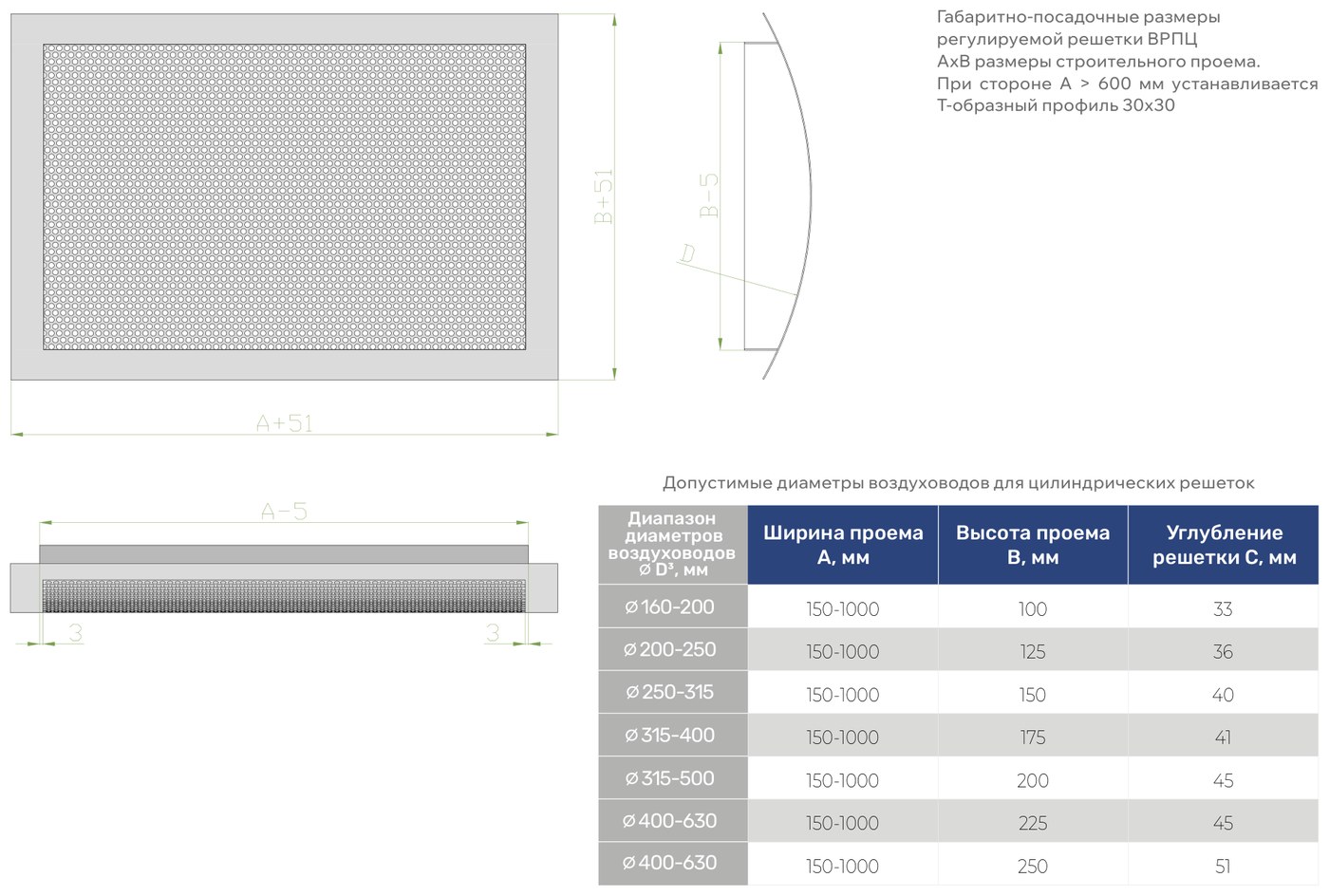

Размеры решетки ВРПЦ
