Подробное описание

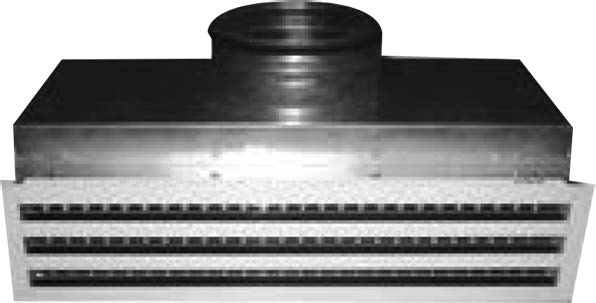

Для регулирования расхода воздуха камеры статического давления 2КСР М оснащены регулирующим устройством, которое устанавливается во входном патрубке. Для решёток АРС, АЛС применение 2КСР М нецелесообразно, так как изменение расхода осуществляется непосредственно в распределителе. Камера статического давления действует как простейший камерный глушитель, снижая шум, распространяющийся по вентиляционной сети на 4-6 дБ.Камеры статического давления могут изнутри покрываться слоем теплоизоляционного и звукопоглощающего материала. При этом габаритные размеры камеры статического давления не изменяются. Такая облицовка усиливает эффект снижения камерой шума, приходящего по сети к воздухораспределителю, дополнительно на 6-8 дБ (преимущественно на высоких частотах), а также сокращает потери холода (тепла) приточного воздуха и предотвращает образование конденсата на поверхности КСД при температуре воздуха ниже точки росы. КСД изготавливаются из оцинкованной стали, с боковым подводом воздуха по стороне А решётки. В зависимости от длины воздухораспрделителя в камеру устанавливается один или два входных патрубка. Монтаж КСД к строительным конструкциям производится с помощью металлических тросов или с помощью резьбовых шпилек через монтажные отверстия в камере. Крепёжные элементы в комплект поставки не входят. Подшивной потолок устанавливается после монтажа камер. Щелевые решетки с камерами статического давления представляют собой разборную конструкцию, в которой решетки крепятся на камеры с помощью винтов через металлические уголки, установленные в решетках, винты вкручены в резьбовые втулки, установленные на кронштейне камеры. Щелевые решетки с камерами статического давления изготавливаются от размера 500 мм до 2000 мм с шагом 50 мм. Так же все щелевые решетки с камерами статического давления имеют возможность для монтажа в одну линию, стыковка осуществляется через отверстия в кронштейнах для стыковки на камерах болтовым соединением (крепеж в комплект поставки не входит). В случае, если имеются особые требования к подбору решеток с камерами для монтажа в одну линию, необходимо согласование эскиза. При заказе щелевых решеток с камерами статического давления с нестандартной высотой «С» и (или) нестандартным диаметром «D» присоединительного патрубка, также требуется согласование эскиза.
Пример обозначения при заказе 2-х щелевой решётки SGID длиной 9 м с двумя боковинами, белого цвета RAL9016 с камерой статического давления без регулирующего устройства, без теплозвукоизоляции: SGID 9000/2 + Б + 2КСД М Решетки с камерами 2КСД М длиной более 2 м изготавливаются из набора решеток с камерами 2КСД М от 0,5 до 1 м с шагом 50 мм. Подбор камер осуществляется следующим образом:
• если длина кратна 1 м, то количество камер N =А/1000.
• если длина не кратна 1 мм, то количество камер N = А/1000+1.
Если общая длина не кратна 1 м, разбиение осуществляется на N решеток при этом А × общая длина, где N-1 одинаковых решеток от 0,5 до 1 м и одна решетка с камерой отличается в большую или меньшую сторону от остальных в пределах от 0,5 до 1 м.
Пример. При заказе SGID 9050/5
+ 2КСД М изготавливаются N = 9050/1000 = 9+1=10 камер:
SGID 900/5 + 2 КСД М × 9 шт;
SGID 950/5+ 2 КСД М × 1 шт;
Пример. При заказе SGID 12550/2 + Б + 2КСД М изготавливаются
N=12550/1000=12+1=13 камер:
SGID 1000/2 + 2 КСД М × 10шт;
SGID 1000/2 + 1 Б + 2 КСД М × 2шт;
SGID 550/2+ 2 КСД М × 1шт.
Тип диффузораSGID, SGID1, SGID2
Условный размер по горизонтали (длина секции)
Число щелей
Боковина решетки (с одной боковиной –1Б, без боковины – не указывать)
Цвет покрытия
Адаптер (с регулирующим устройством –КСР)
Теплоизоляция

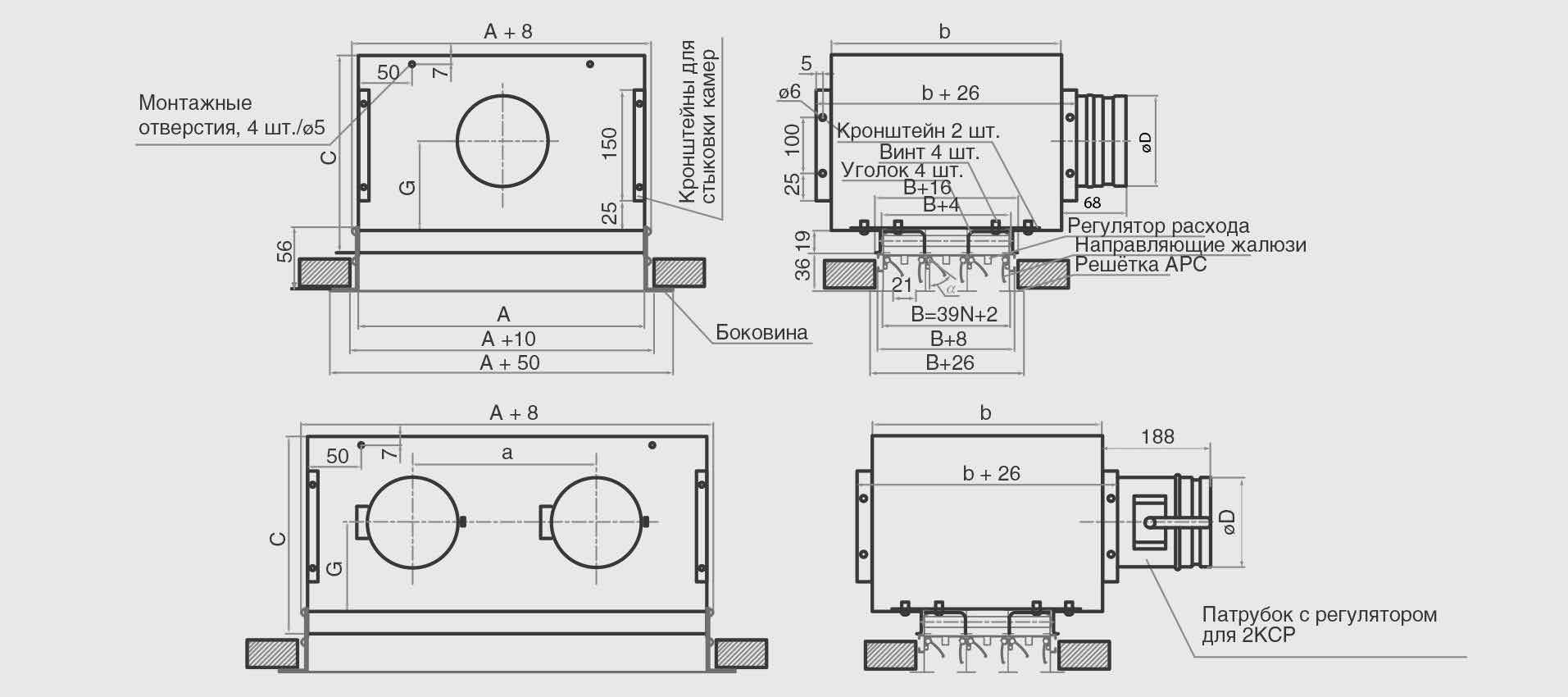

Конструктивные схемы камер статического давления КСД
Характеристики камер статического давления КСД
| Диша А, мм | Число щелей N, шт | Высота В, мм | Диаметр D, мм | Кол-во патр., шт | A, мм | B, мм | С, мм | G, мм |
|---|---|---|---|---|---|---|---|---|
| 500 | 1 | 42 | 159 | 1 | × | 142 | 221 | 100 |
| 100 | × | |||||||
| 1500 | 2 | 750 | ||||||
| 2000 | 1000 | |||||||
| 500 | 2 | 55 | 199 | 1 | × | 182 | 271 | 125 |
| 100 | × | |||||||
| 1500 | 2 | 750 | ||||||
| 2000 | 1000 | |||||||
| 500 | 3 | 63 | 199 | 1 | × | 222 | 281 | 130 |
| 100 | × | |||||||
| 1500 | 2 | 750 | ||||||
| 2000 | 1000 | |||||||
| 500 | 4 | 70 | 248 | 1 | × | 272 | 341 | 160 |
| 100 | × | |||||||
| 1500 | 2 | 750 | ||||||
| 2000 | 1000 | |||||||
| 500 | 5 | 78 | 248 | 1 | × | 312 | 351 | 165 |
| 100 | × | |||||||
| 1500 | 2 | 750 | ||||||
| 2000 | 1000 | |||||||
| 500 | 6 | 110 | 314 | 1 | × | 352 | 396 | 200 |
| 100 | × | |||||||
| 1500 | 2 | 750 | ||||||
| 2000 | 1000 |
×
Характеристики промежуточных размеров имеют следующие параметры: А = от 500 мм до 950 мм; высота КСД «С» и патрубок диаметра «D» применяются со значениями принятыми для размера А = 500 мм; А = от 1000 мм до 1450 мм; высота КСД «С» и патрубок диаметра «D» применяются со значениями принятыми для размера А= 1000 мм; А = от 1500 мм до 1950 мм; высота КСД «С» и патрубок диаметра «D» применяются со значениями принятыми для размера А= 1500 мм.
