Описание решетки щелевой ЛЩР3 без блока регулировки воздуха и лопастей, регулирующих поток воздуха

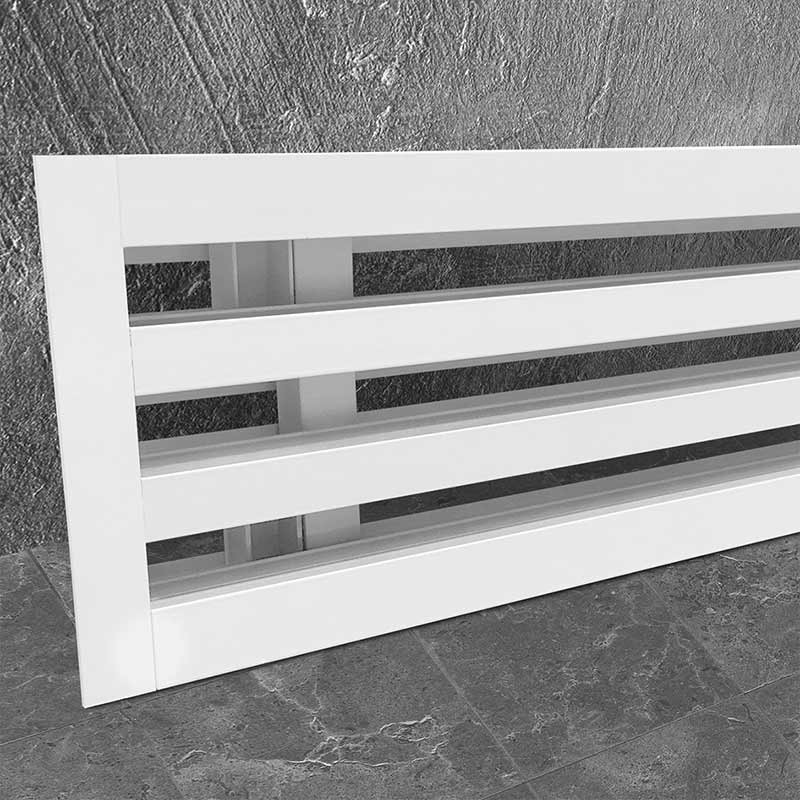

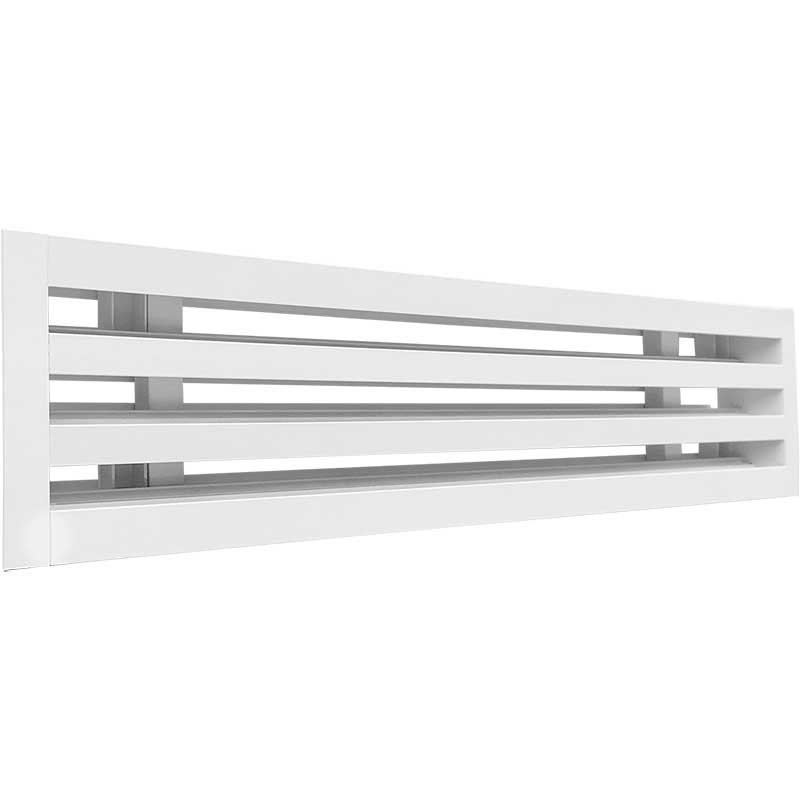

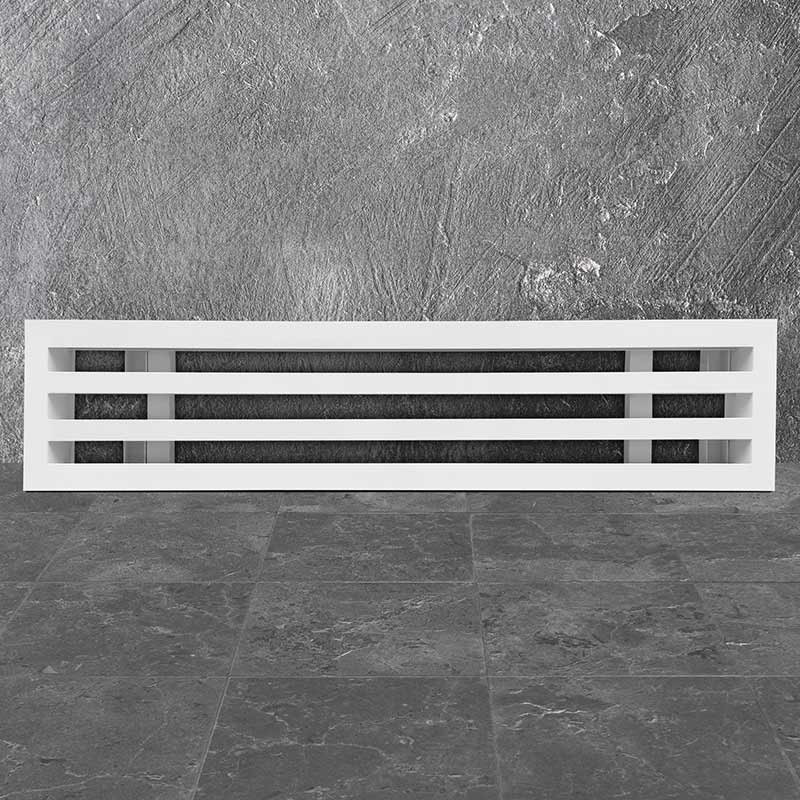

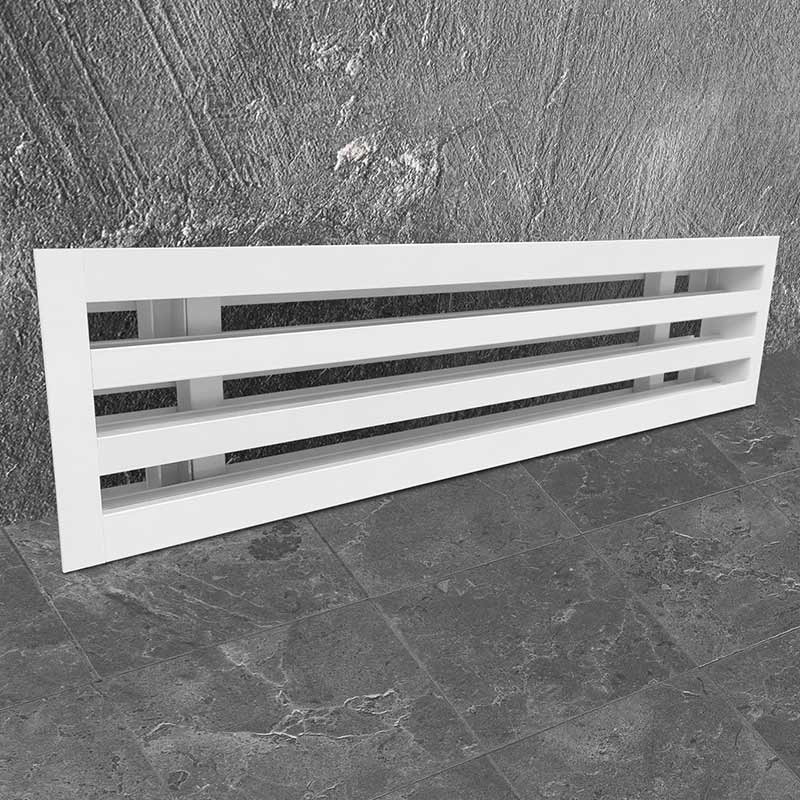

Щелевая вентиляционная решетка ЛЩР3 представляет собой раму, имеет несколько щелей (от 1 до 6), где жалюзи закреплены неподвижно к раме (основанию). Конструкция изготавливается из алюминиевого профиля АД31 (ГОСТ 22233-2001). Конструкция решетки предусматривает стандартное крепление с помощью винтового соединения. Возможно оснащение решетки адаптером, для присоединения к воздуховоду. Изделие покрывается порошковой полиэфирной краской в базовый белый цвет (RAL 9016),под заказ – в любой оттенок (по международному каталогу RAL). Размерный ряд изделий включает в себя стандартные типоразмеры, а также индивидуальные – по размерам заказчика.
Условия эксплуатации
Диапазон рабочих температур от – 40 до +70 градусов, влажность воздуха не более 90 процентов, при этом проходящий воздух не должен содержать волокнистых, горючих, клейких, абразивных и агрессивных примесей.
Технические требования
Предельные отклонения размеров вентиляционной решетки не должны превышать: по длине и ширине +/- 1,5мм. Стороны решетки должны быть перпендикулярны, отклонение от сторон не должно превышать 0,5 мм на 100 мм длины.

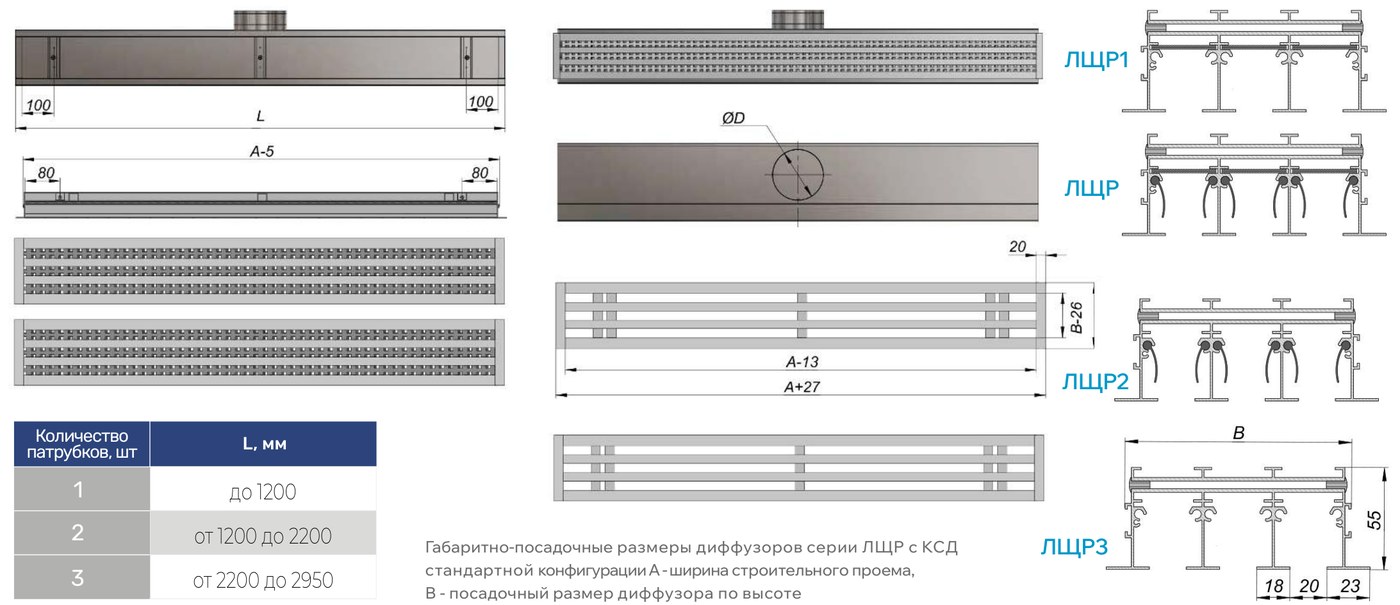

Размеры решетки ЛЩР3
