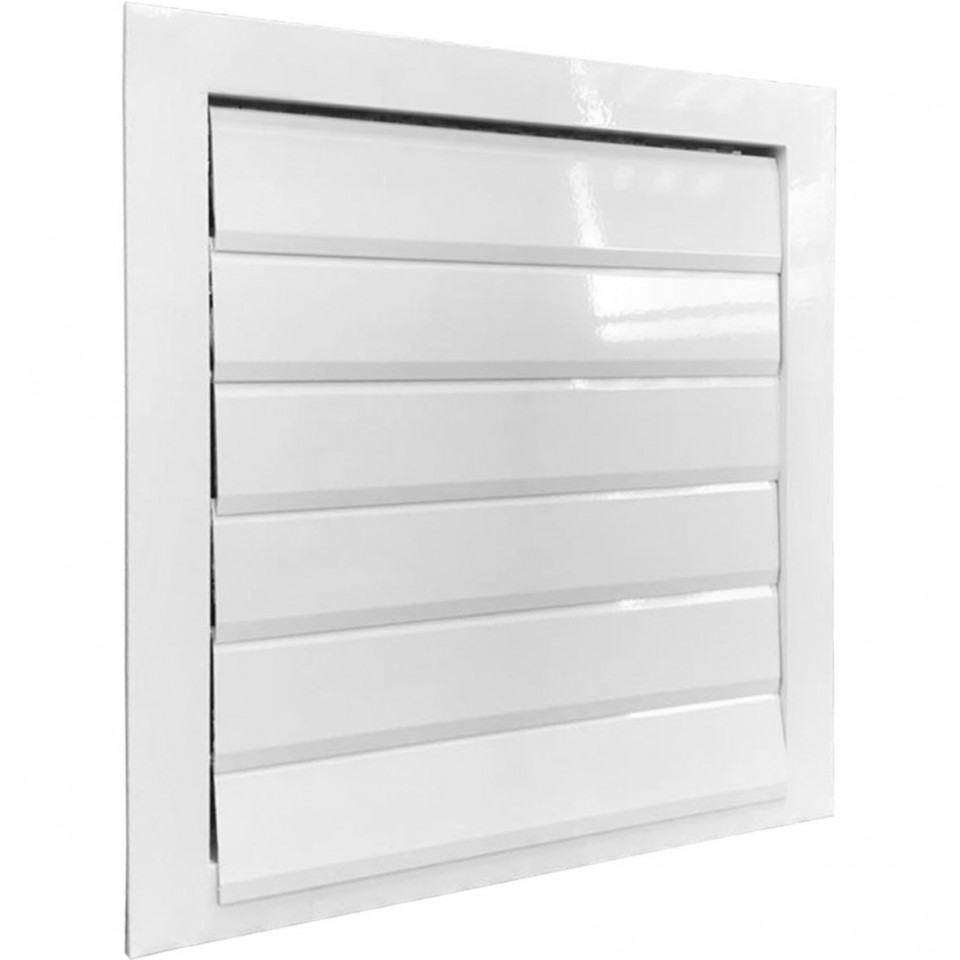

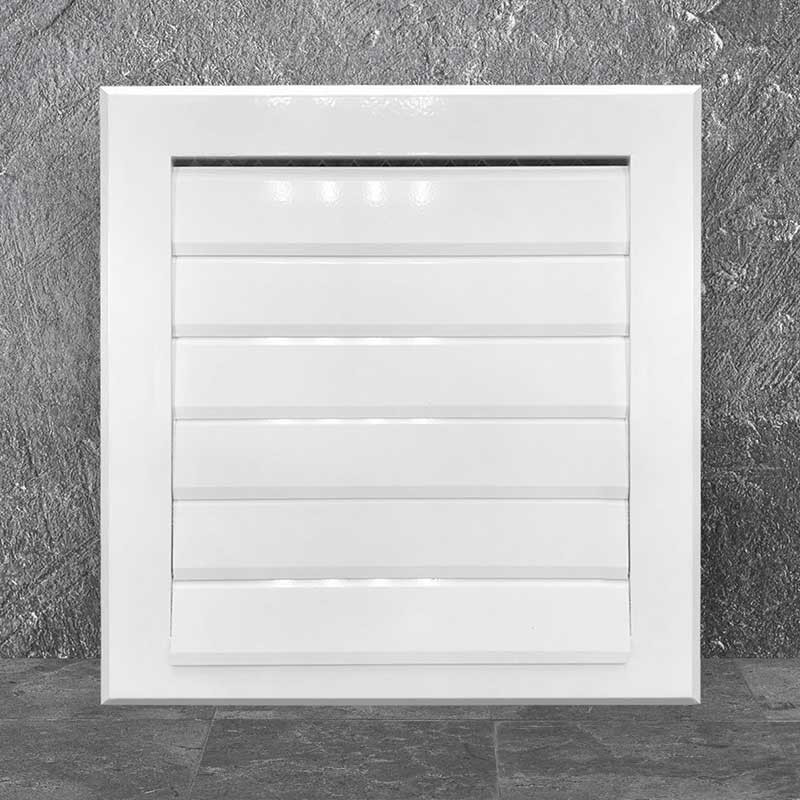

Инерционная вентиляционная решетка ГР

Гравитационные решетки – элемент вентиляционных систем разных типов. Они имеют особую конструкцию, которая позволяет им работать по принципу обратного клапана.

Артикул: ГР Категории: ,

Спецпредложение

Для получения скидки, заполните контактную форму

Описание вентиляционной решетки инерционной ГР

Гравитационная вентиляционная решетка ГР изготовлена из алюминиевой рамки и прикрепленных к лицевой стороне рамки (основания) решетки горизонтальных жалюзи, подвижно закрепленных к полости рамки. Для соединения с воздуховодом решетка может оснащаться адаптером и также быть оснащена блоком регулировки воздуха БРВ. Конструкция изготавливается из алюминиевого профиля АД31 (ГОСТ 22233-2001). Конструкция решетки предусматривает стандартное крепление с помощью винтового соединения (соединительные отверстия у решетки расположены с лицевой стороны основания решетки) и специальными защелками. Изделие покрывается порошковой полиэфирной краской в базовый белый цвет (RAL 9016), под заказ – в любой оттенок (по международному каталогу RAL). Размерный ряд изделий включает в себя стандартные типоразмеры, а также индивидуальные – по размерам заказчика.

Условия эксплуатации

Диапазон рабочих температур от 40 до 70 градусов по Цельсию, влажность воздуха не более 90 процентов, при этом проходящий воздух не должен содержать волокнистых, горючих, клейких, абразивных и агрессивных примесей.

Технические требования

Предельные отклонения размеров вентиляционной решетки не должны превышать: по длине и ширине +/- 1,5мм. Стороны решетки должны быть перпендикулярны, отклонение от сторон не должно превышать 0,5 мм на 100 мм длины. Все геометрические размеры и предельные отклонения размеров элементов решетки должны соответствовать требованиям, указанным в ТУ.

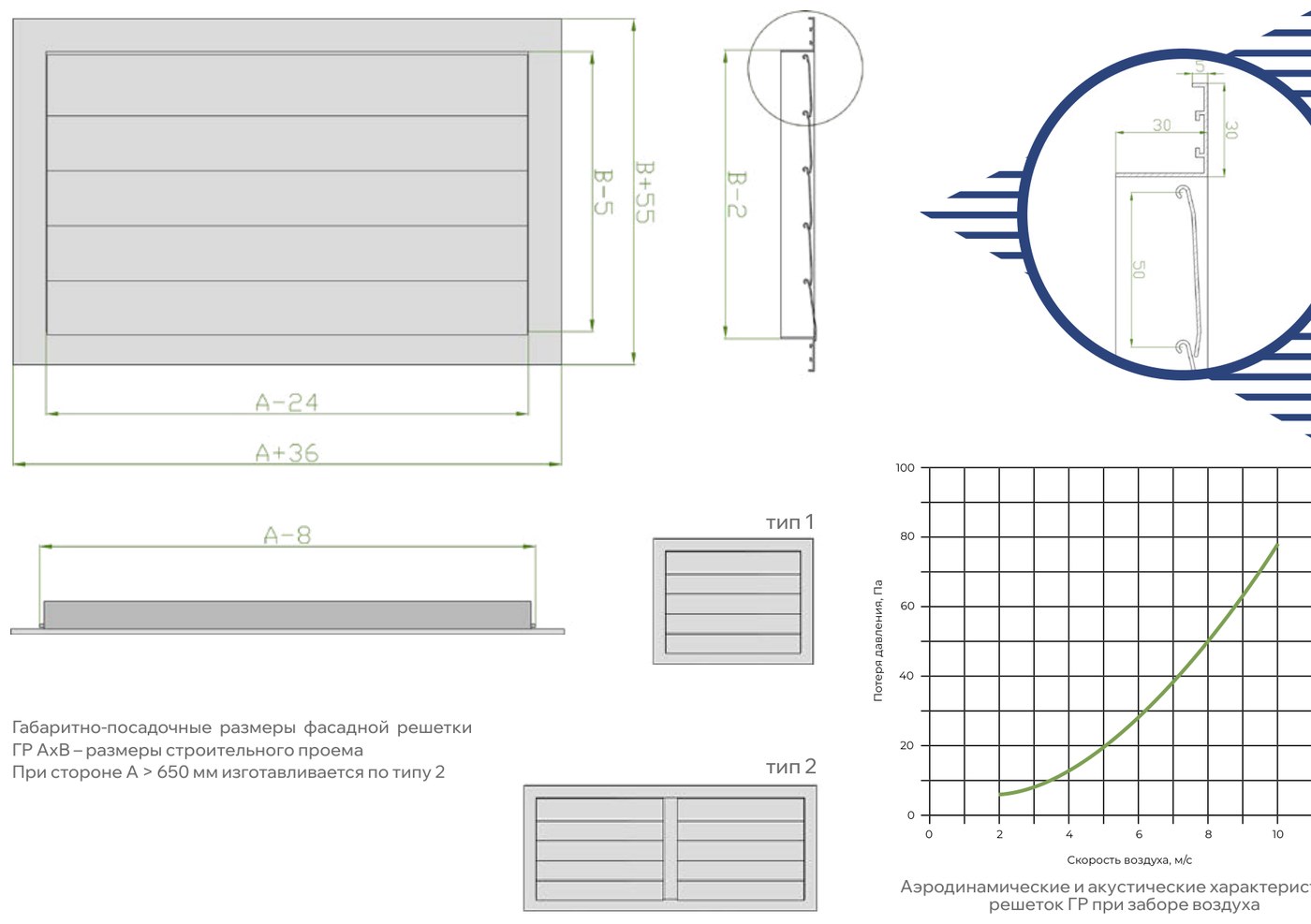

Размеры решетки ГР
