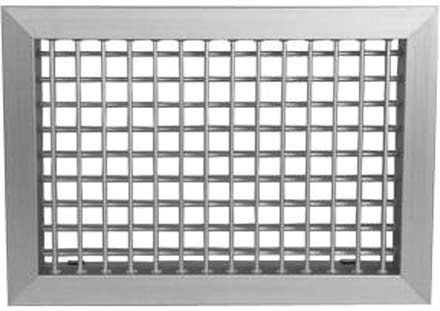

Решетка двурядная регулируемая SGD

Решетка двурядная регулируемая SGD

Решетки SGD используется для подачи и удаления воздуха в приточно-вытяжной вентиляции, предназначена для монтажа в воздуховоды или строительные проемы помещений различных назначений

Паспорт изделия
Паспорт изделия

Нужен монтаж?

Необходим монтаж оборудования? Оставьте заявку по объекту, и мы свяжемся с Вами
Заказать монтаж

Есть вопрос?

Оставьте свои данные, и мы свяжемся с Вами в указанное время
Заказать звонок

Подробное описание

Решетки SGD используется для подачи и удаления воздуха в приточно-вытяжной вентиляции, предназначена для монтажа в воздуховоды или строительные проемы помещений различных назначений. Двурядная решетка SGD изготовлена из алюминиевого профиля и снабжена индивидуально регулируемыми горизонтально-вертикальными жалюзи для изменения направления и (или) характеристик приточной струи (с помощью угла наклона жалюзи решетки). По умолчанию решетка изготавливается с монтажными отвверстиями для винтового соединения; возможно исполнение на защелках. Решетки могут комплектоваться клапаном расхода воздуха КРВ и адаптером для присоедиения к воздуховоду. Адаптеры могут быть как и с боковым, так и с осевым присоединением к воздуховоду круглого и прямоугольного сечения.

Примечание
Стандартный цвет покрытия — белый RAL 9016 при заказе не указывается (возможно окрашивание в любой другой цвет, согласно каталогу цветов RAL). Минимальный размер решетки 100×100.

Технические характеристики

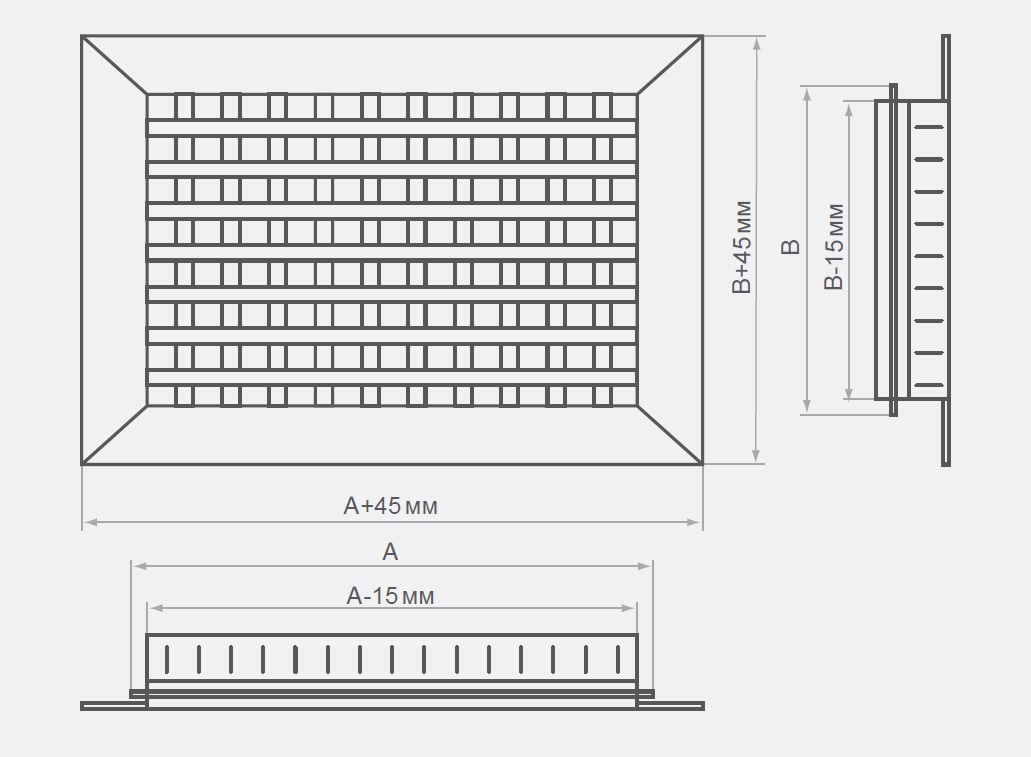

class=drawing__img
200х200КРВ-RAL9007-С-В

Размер строительного проема A×B, мм

Блок регулирования
расхода воздуха

Цвет покрытия
RAL9016 не указывается

Защитная сетка

Тип крепления
В– с отверстиями
под винты
П– с пружинными
защелками

Данные для подбора решеток при подаче воздуха в помещение (a1=a2=0°)

А×В, мм F0, м2 LWA < 20 дБ(А), ×РП < 1 Па LWA=25 дБ(А) LWA=35 дБ(А) LWA × 45 дБ(А)
L0, м3/ч дальнобойность, м при Vx, м/с L0, м3/ч дальнобойность, м при Vx, м/с L0, м3/ч ×Рп, Па дальнобойность, м при Vx, м/с L0, м3/ч ×Рп, Па дальнобойность, м при Vx, м/с L0, м3/ч ×Рп, Па дальнобойность, м при Vx, м/с
0.2 0.5 0.2 0.5 0.2 0.5 0.2 0.5 0.75 0.5 0.75
200 x 100 0.018 30 1.9 0.7 60 3.6 1.5 180 6 11 4.4 280 14 17 6.8 4.5 350 22 8.5 5.6
300 x 100 0.027 50 2.5 1.0 80 4.0 1.6 240 5 12 4.9 360 12 18 7.3 4.9 500 22 10.0 6.8
400 x 100 0.036 65 2.8 1.1 100 4.4 1.8 300 5 13 5.3 400 8 18 7 4.7 580 17 10.0 6.8
500 x 100 0.045 80 3.1 1.2 120 4.9 1.9 370 5 15 5.9 520 10 21 8.4 5.6 700 17 11.0 7.5
600 x 100 0.054 100 3.6 1.4 150 5.3 2.1 420 4 15 6.0 600 8 21 8.5 5.7 780 13 11.0 7.4
150 x 150 0.020 35 2.1 0.8 60 3.6 1.5 180 6 11 4.4 280 14 17 6.8 4.5 350 22 8.5 5.6
300 x 150 0.041 75 3.1 1.2 120 4.9 1.9 370 5 15 5.9 520 10 21 8.4 5.6 700 17 11.0 7.5
400 x 150 0.055 100 3.6 1.4 150 5.3 2.1 420 4 15 6.0 600 8 21 8.5 5.7 780 13 11.0 7.4
500 x 150 0.070 130 4.1 1.7 180 5.6 2.2 530 4 16 6.6 800 8 25 10 6.6 970 12 12.0 8.0
600 x 150 0.084 150 4.3 1.7 200 5.7 2.3 600 3 17 6.9 900 7 26 10 6.9 1130 12 13.0 8.7
700 x 150 0.098 170 4.5 1.8 240 6.4 2.6 700 3 19 7.4 1100 8 29 12 7.8 1300 11 14.0 9.2
800 x 150 0.112 200 5.0 2.0 250 6.2 2.5 740 3 19 7.4 1250 8 31 12 8.3 1500 12 15.0 10.0
200 x 200 0.036 70 3.1 1.2 100 4.4 1.8 300 5 13 5.3 400 8 18 7 4.7 580 17 10.0 6.8
300 x 200 0.055 100 3.6 1.4 150 5.3 2.1 420 4 15 6.0 600 8 21 8.5 5.7 780 13 11.0 7.4
400 x 200 0.074 130 4.0 1.6 180 5.6 2.2 530 4 16 6.6 800 8 25 10 6.6 970 12 12.0 8.0
500 x 200 0.093 160 4.4 1.8 220 6.0 2.4 650 3 18 7.0 1050 8 29 12 7.7 1250 12 14.0 9.1
600 x 200 0.112 200 5.0 2.0 250 6.2 2.5 740 3 19 7.4 1250 8 31 12 8.3 1500 12 15.0 10.0
700 x 200 0.131 230 5.3 2.1 270 6.2 2.5 820 3 19 7.6 1400 7 × 13 8.6 1550 9 14.0 9.5
800 x 200 0.150 270 5.8 2.3 300 6.5 2.6 900 2 19 7.8 1500 7 × 13 8.6 1650 8 14.0 9.5
1000 x 200 0.188 340 6.5 2.6 350 6.8 2.7 1100 2 21 8.5 1600 5 × 12 8.2 2000 7 15.0 10.3
300 x 300 0.084 150 4.3 1.7 200 5.7 2.3 600 3 17 6.9 900 7 26 10 6.9 1130 12 13.0 8.7
400 x 300 0.113 200 4.9 2.0 250 6.2 2.5 740 3 19 7.4 1250 8 × 12 8.3 1500 12 15.0 10.0
500 x 300 0.142 250 5.5 2.2 290 6.4 2.6 860 2 19 7.6 1450 7 × 13 8.6 1600 8 14.0 9.4
600 x 300 0.171 300 6.1 2.4 320 6.5 2.6 1000 2 20 8.0 1550 5 × 13 8.3 1800 7 15.0 9.7
700 x 300 0.200 350 6.6 2.6 400 7.4 3.0 1200 2 22 8.9 1700 5 × 13 8.4 2100 7 16.0 10.4
800 x 300 0.229 400 7.0 2.8 500 8.8 3.5 1300 2 23 9.1 1900 4 × 13 8.8 2200 6 15.0 10.2
1000 x 300 0.287 500 7.7 3.1 600 9.3 3.7 1500 2 23 9.3 2200 4 × 14 9.1 2800 6 17.0 11.6

Данные для подбора решеток при подаче воздуха в помещение (a1=a2=45°)

А×В, мм F0, м2 LWA < 20 дБ(А), Рп<1 Па LWA=20 дБ(А) LWA=25 дБ(А) LWA=35 дБ(А) LWA=45 дБ(А)
L0, м3/ч дальнобойность, м при Vx, м/с L0, м3/ч ×Рп, Па дальнобойность, м при Vx, м/с L0, м3/ч ×Рп, Па дальнобойность, м при Vx, м/с L0, м3/ч ×Рп, Па дальнобойность, м при Vx, м/с L0, м3/ч ×Рп, Па дальнобойность, м при Vx, м/с
0.2 0.5 0.2 0.5 0.2 0.5 0.2 0.5 0.75 0.5 0.75
200 x 100 0.018 30 1.1 0.4 60 3 2.2 0.9 140 15 5.1 2.0 240 45 8.7 3.5 2.3 330 93.0 4.9 3.3
300 x 100 0.027 50 1.5 0.6 80 3 2.4 1.0 210 17 6.4 2.6 300 35 9.1 3.7 2.4 470 84.0 5.7 3.8
400 x 100 0.036 65 1.7 0.7 100 2 2.6 1.1 260 15 6.9 2.7 350 27 9.2 3.7 2.5 550 65.0 5.8 3.9
500 x 100 0.045 80 1.9 0.7 120 2 2.9 1.2 330 17 8.0 3.2 450 31 11.0 4.3 2.9 650 58.0 6.1 4.1
600 x 100 0.054 100 2.1 0.9 150 2 3.2 1.3 380 13 8.1 3.2 550 28 12.0 4.7 3.1 750 54.0 6.5 4.3
150 x 150 0.02 35 1.2 0.5 60 3 2.2 0.9 140 15 5.1 2.0 240 45 8.7 3.5 2.3 330 76.0 4.7 3.1
300 x 150 0.041 75 1.9 0.7 120 2 2.9 1.2 330 17 8.0 3.2 450 31 11.0 4.3 2.9 650 70.0 6.4 4.3
400 x 150 0.055 100 2.2 0.9 150 2 3.2 1.3 380 13 8.1 3.2 550 28 12.0 4.4 3.1 750 52.0 6.4 3.1
500 x 150 0.07 130 2.5 1.0 180 2 3.3 1.3 480 13 8.9 3.6 750 31 14.0 5.6 3.7 900 46.0 6.8 4.5
600 x 150 0.084 150 2.6 1.0 200 2 3.4 1.4 550 12 9.5 3.8 850 29 15.0 5.9 3.9 1050 43.0 7.2 4.8
700 x 150 0.10 170 2.7 1.1 240 2 3.8 1.5 650 12 10.0 4.1 1020 31 16.0 6.5 4.3 1200 42.0 7.7 5.1
800 x 150 0.112 200 3.0 1.2 250 1 3.7 1.5 700 11 11.0 4.2 1100 27 16.0 6.6 4.4 1400 43.0 8.4 5.6
200 x 200 0.036 70 1.8 0.7 100 2 2.6 1.1 260 15 6.9 2.7 350 27 9.2 3.7 2.5 550 65.0 5.8 3.9
300 x 200 0.055 100 2.2 0.9 150 2 3.2 1.3 380 13 8.1 3.2 550 28 12.0 4.7 3.1 750 52.0 6.4 4.3
400 x 200 0.074 130 2.4 1.0 180 2 3.3 1.3 480 13 8.9 3.6 750 31 14.0 5.6 3.7 950 46.0 7.0 4.7
500 x 200 0.093 160 2.6 1.1 220 2 3.6 1.4 630 13 10.0 4.1 970 31 16.0 6.4 4.2 1200 46.0 7.9 5.2
600 x 200 0.112 200 3.0 1.2 250 1 3.7 1.5 700 11 11.0 4.2 1100 27 16.0 6.6 4.4 1400 43.0 8.4 5.6
700 x 200 0.131 230 3.2 1.3 270 1 3.7 1.5 750 9 10.0 4.1 1220 25 17.0 6.7 4.5 1450 34.0 8.0 5.3
800 x 200 0.15 270 3.5 1.4 300 1 3.9 1.6 820 9 11.0 4.2 1340 23 17.0 6.9 4.6 1580 31.0 8.2 5.4
1000 x 200 0.188 340 3.9 1.6 350 1 4.1 1.6 950 7 11.0 4.4 1450 17 17.0 6.7 4.5 1700 23.0 7.8 5.2
300 x 300 0.084 150 2.6 1.0 200 2 3.4 1.4 550 12 9.5 3.8 850 29 15.0 5.9 3.9 1050 43.0 7.2 4.8
400 x 300 0.113 200 3.0 1.2 250 1 3.7 1.5 700 11 11.0 4.2 1100 27 16.0 6.6 4.4 1400 43.0 8.3 5.6
500 x 300 0.142 250 3.3 1.3 290 1 3.9 1.5 800 9 11.0 4.2 1280 23 17.0 6.8 4.5 1520 32.0 8.1 5.4
600 x 300 0.171 300 3.6 1.5 320 1 3.9 1.5 900 8 11.0 4.3 1400 19 17.0 6.8 4.5 1650 26.0 8.0 5.3
700 x 300 0.20 350 3.9 1.6 400 1 4.4 1.8 1000 7 11.0 4.5 1550 17 17.0 6.9 4.6 1900 25.0 8.5 5.7
800 x 300 0.229 400 4.2 1.7 500 1 5.3 2.1 1100 6 12.0 4.6 1700 16 18.0 7.1 4.7 2100 23.0 8.8 5.9
1000 x 300 0.287 500 4.6 1.9 600 1 5.6 2.2 1250 5 12.0 4.7 1900 12 18.0 7.1 4.7 2400 19.0 8.9 6.0
