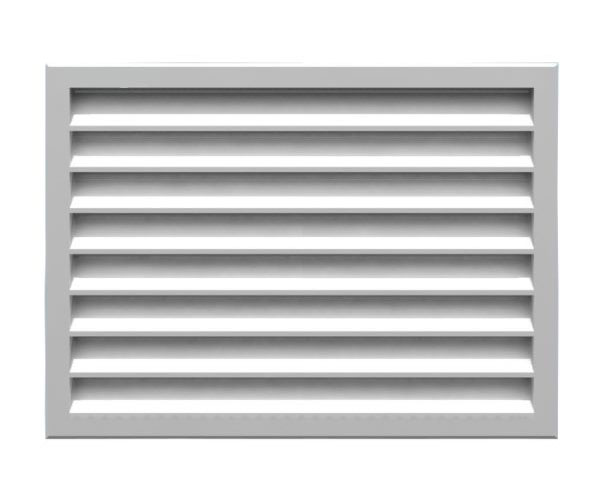

Решетка декоративная РКДА

Описание

Решетка декоративная РКДА применяется в качестве дополнительного аксессуара к клапанам КПД. Особенностями данной решетки являются низкое аэродинамическое сопротивление, улучшенный дизайн, простота конструкции. Стандартный цвет — белый RAL9016. По желанию Заказчика возможна окраска в любой цвет по каталогу RAL. Решетка крепится к стене видимым болтовым соединением.

Декоративная решетка РКДА разработана для стеновых и канальных клапанов дымоудаления и подпора воздуха. Может крепиться к фланцу дымового клапана и на торцах воздуховодов, либо к стене при помощи болтового соединения.

Стальная решетка декоративная для клапанов дымоудаления РКДА изготавливается из оцинкованного листа толщиной 1 мм. методом лазерной резки с последующей порошковой окраской в любой цвет по каталогу RAL.

Основным преимуществом решеток дымоудаления РКДА является невысокая стоимость и презентабельный внешний вид. Современные, эффективные решетки типа РКДА для оборудования систем вывода дыма изготавливаются с минимальным размером 250х250 и максимальным 1250х1500. Возможно изготовление бо́льших размеров решеток с использованием дополнительных усилений.

Размеры решеток систем дымоудаления РКДА

АхВ – установочные размеры стенового клапана или сечение канального клапана, мм

(А+60)х(В+90) – для решётки, устанавливаемой на фланце стенового клапана
(А+50)х(В+50) – для решётки, устанавливаемой на фланце канально клапана, при большей стороне клапана до 800мм включительно
(А+70)х(В+70) – для решётки, устанавливаемой на фланце канально клапана, при большей стороне клапана свыше 800мм

Обозначение характеристик

Для канального КПД:
A1=A+64, мм;
B1=B+64, мм.
Для стенового КПД:
A1=A+100, мм;
B1=B+110, мм.
Где A и B – установочные размеры клапана
LIGA-D (КДМ-2М), мм
Обозначение на схеме

1. корпус решетки;
2. стена;
3. крепление решетки;
4. фланец клапана;
5. цементно-песчаный раствор;
6. корпус клапана
