Подробное описание
Пластинчатый рекуператор предназначен для утилизации тепла (холода). Вытяжной, удаляемый из помещения, воздух протекает в канале между пластинами теплообменника, нагревая их. Приточный воздух, протекая через остальные каналы теплообменника, нагревается. Теплообменник изготовлен из алюминиевых пластин, создающих систему каналов для протекания двух потоков воздуха. В теплообменнике происходит теплопередача между этими тщательно разделенными потоками с различной температурой. При данном типе рекуперации происходит полное разделение воздушных потоков, что позволяет использовать пластинчатые рекуператоры в системах с высокими требованиями к чистоте воздуха. КПД пластинчатых рекуператоров составляет около 70%, при этом перепад давления на данном элементе, как правило, не превышает 200250 Па. Рекуператоры практически не требуют энергозатрат при эксплуатации и обладают высокой надежностью благодаря отсутствию движущихся частей. Конструкция позволяет использовать их в приточно-вытяжных установках как ярусного, так и смежного исполнения. На пластинах может образовываться конденсат, для слива конденсата они оборудованы отводами. В комплект входит штуцер, который устанавливается на съемную панель. Конструкция съемной панели представляет собой своеобразный поддон, в котором скапливается конденсат. Для исключения обледенения в ХПГ на теплообменнике устанавливается датчик температуры или давления, управляющий положением клапана обводного канала. Открывается обводной воздушный канал и закрывается воздушный клапан, установленный на стороне приточного воздуха. Приточный воздух проходит через обводной канал теплообменника, а вытяжной через рекуператор, нагревая при этом замерзшую поверхность теплообменника. После оттаивания и снижения перепада давления закрывается обводной канал и открывается теплообменник для прохода приточного воздуха.

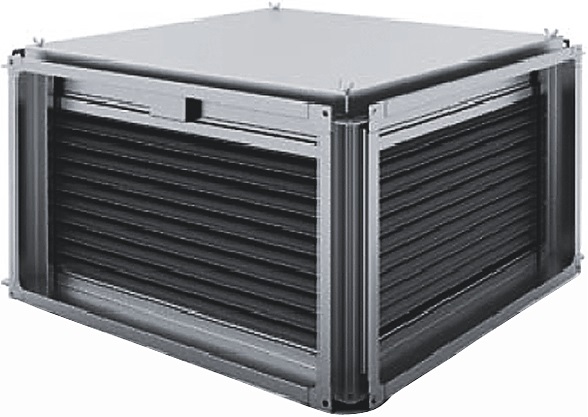

Пластинчатый рекуператор
Присоединительный размер, мм
Габаритные размеры и масса
| Модель | А, мм | B, мм | C, мм | D, мм | F, мм | L, мм | G, мм | H, мм | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|
| SRP-400×200 | 400 | 200 | 420 | 220 | 460 | 460 | 9 | 260 | 25,6 |
| SRP-500×250 | 500 | 250 | 520 | 270 | 560 | 690 | 9 | 360 | 35,6 |
| SRP-500×300 | 500 | 300 | 520 | 320 | 560 | 560 | 9 | 360 | 37,2 |
| SRP-600×300 | 600 | 300 | 620 | 320 | 560 | 560 | 9 | 360 | 46,6 |
| SRP-600×350 | 600 | 350 | 620 | 370 | 560 | 560 | 9 | 410 | 48,6 |
| SRP-700×400 | 700 | 400 | 720 | 420 | 760 | 760 | 9 | 460 | 64,6 |
| SRP-800×500 | 800 | 500 | 830 | 530 | 890 | 890 | 11 | 560 | 85,6 |
| SRP-900×500 | 900 | 500 | 930 | 530 | 990 | 990 | 11 | 560 | 92,4 |
| SRP-1000×500 | 1000 | 500 | 1030 | 530 | 1090 | 1090 | 11 | 570 | 102,5 |
Технические характеристики
