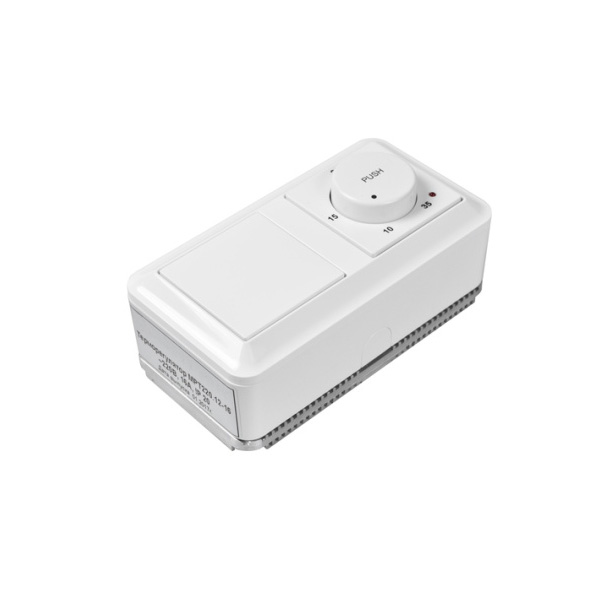

Регулятор температуры Shuft МРТ220.12-16
Cимисторный регулятор температуры Shuft МРТ220.12-16 предназначен для поддержания заданной температуры с помощью изменения мощности электрического нагревателя, работающего от сети 220 В.
Нужен монтаж?
Необходим монтаж оборудования? Оставьте заявку по объекту, и мы свяжемся с Вами
Есть вопрос?
Оставьте свои данные, и мы свяжемся с Вами в указанное время
Описание
Характеристики:
- Напряжение - 220
- Ток, А - 16
- Класс защиты - IP20
- Габариты, мм - 150х80х70
- Вес, кг - 0,7
- Назначение - Управление температурой
- Гарантийный срок - 1 год
- Родина бренда - Дания
- Страна производства - Россия
Описание
Cимисторный регулятор температуры предназначен для поддержания заданной температуры с помощью изменения мощности электрического нагревателя, работающего от сети 220 В. Переключение нагрузки производится симистором в тот момент, когда ток и напряжение на нагревателе равно нулю. Это исключает возникновение электромагнитных помех и увеличивает срок службы нагревателей. В МРТ220.12-16 нет защиты от включения нагревателя при отключенном вентиляторе, поэтому рекомендуется предусмотреть такую защиту при подключении регулятора в вентиляционную систему. Для измерения температуры используется канальный датчик ТД1 или его комнатный аналог КТД1.Подключение блока Shuft серии МРТ
- Снять круглую пластиковую ручку, задающего потенциометра, потянув ее вверх.
- Выкрутить два самореза, крепящие пластмассовую квадратную накладку, далее снять пластмассовые накладку и рамку, вместе с заглушкой, потянув их вверх.
- Выкрутить два крепежных самореза, соединяющих регулятор с корпусом, и вынуть его из корпуса на длину соединительных проводов.
- Аккуратно проделать в корпусе регулятора отверстия для проводов вентилятора, нагревателей и датчика температуры.
- Присоединить провода согласно схеме подключения.
- Прикрепить корпус терморегулятора к стене при помощи шурупов.
- Заправить соединительные провода в корпус и установить на место регулятор.
- Далее произвести сборку в обратной последовательности.
