Описание
Регуляторы скорости ATRD предназначены для регулирования скорости вращения электродвигателей вентиляторов или насосов управляемыхнапряжением и имеющим электродвигатели со встроенными термоконтактами тепловой защиты, через которые на двигатели подается питающее напряжение. Допускается управление несколькими двигателями, если общий потребляемый ток двигателей не превышает номинального тока регулятора.

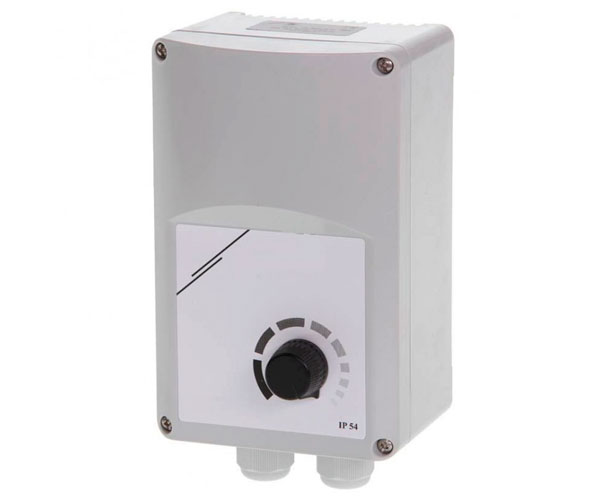

Трехфазный пятиступенчатый регулятор скорости в корпусе с подключением для термоконтактов.
Корпус регуляторов выполнен из АБС пластика или металла с переключателем скорости и индикаторными лампочками «сеть» и «авария» на передней панели. На клемной колодке регулятора находится нерегулируемый выход 230 В, максимальная нагрузка 2 А.
Входная цепь регуляторов защищена двумя плавкими предохранителями.
Регулирование скорости:
Регулирование скорости электродвигателей осуществляется вручную с помощью выбора
требуемого положения ручки переключателя (0 – выкл., 1 – мин. скорость, 5 – макс. скорость,
2, 3, 4 – промежуточные положения). Выходное напряжение: 90-150-200-280-400
Защита двигателя:
Рекомендуется подключать к регуляторам электродвигатели с вынесенными термоконтактами тепловой защиты, которые подсоединяются с клеммами ТК регулятора.
Технические характеристики
| Модель | Напряжение, В | Ток, А | Степень защиты | Габаритные размеры, мм | Масса, кг |
|---|---|---|---|---|---|
| ATRD 1,5 | 400 | 1,5 | IP54 | 305x200x180 | 6,7 |
| ATRD 3,5 | 400 | 3,5 | IP54 | 305x200x180 | 10,5 |
| ATRD 5,0 | 400 | 5 | IP54 | 325x250x245 | 17,5 |
| ATRD 8,0 | 400 | 8 | IP54 | 325x250x245 | 21,5 |
| ATRD 10 | 400 | 10 | IP54 | 425x300x250 | 37,5 | ATRD 12 | 400 | 12 | IP54 | 425x300x250 | 40 |
