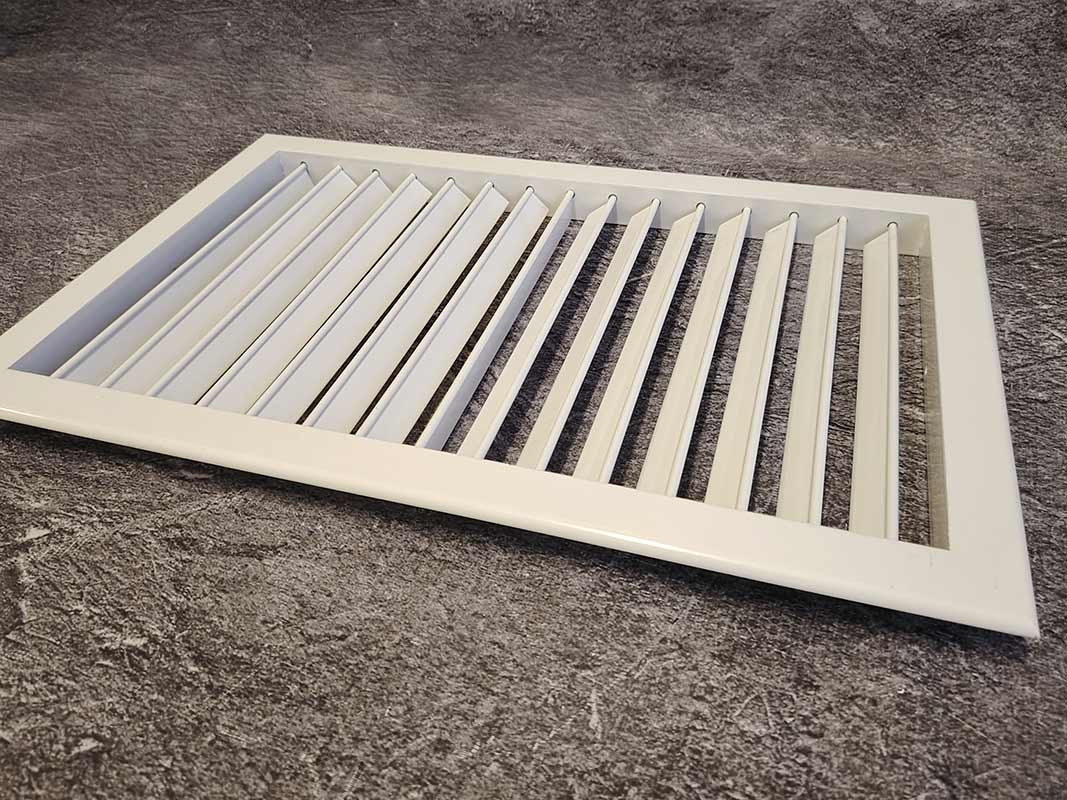

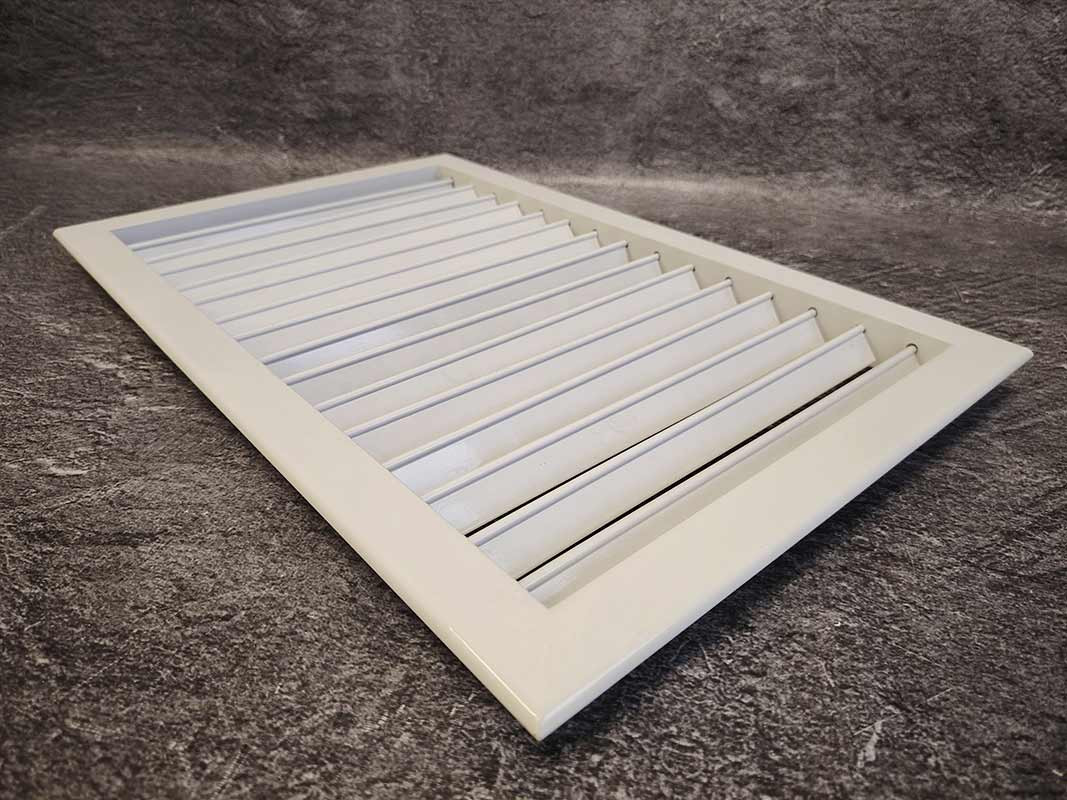

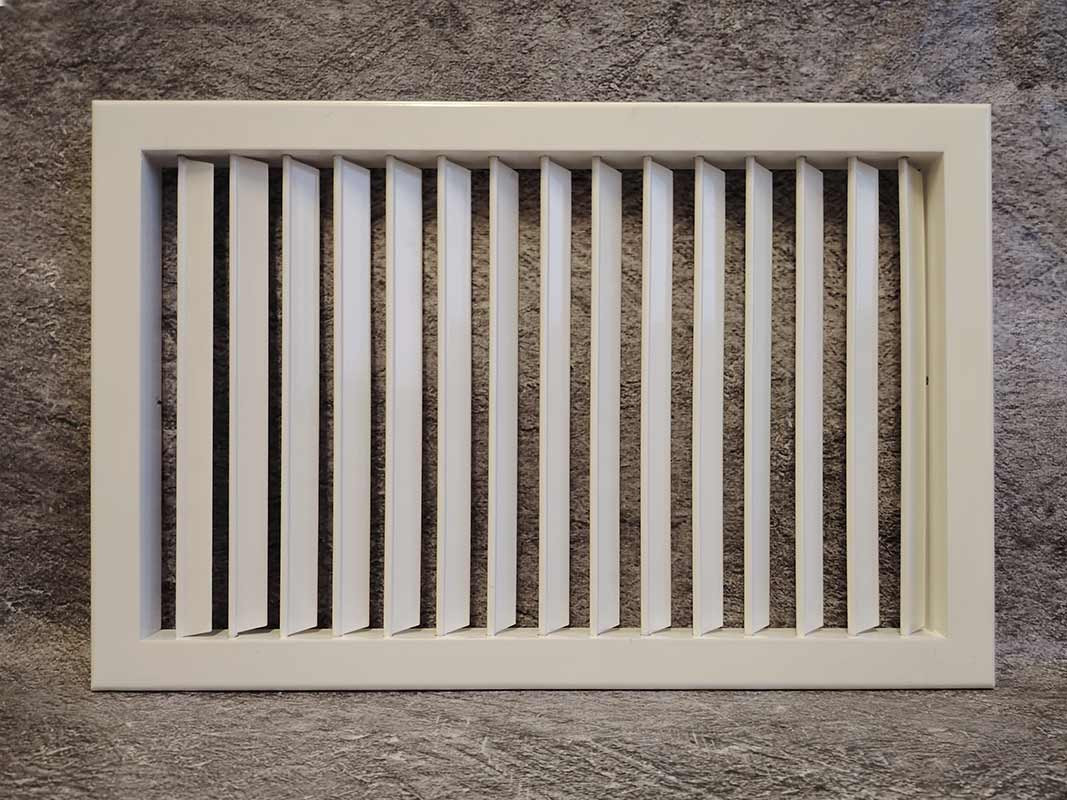

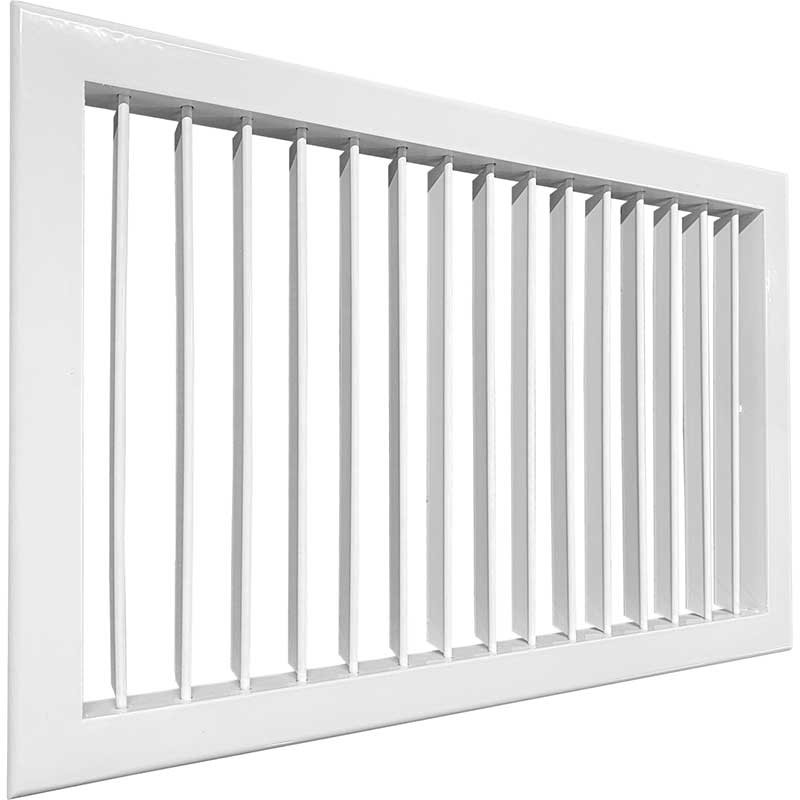

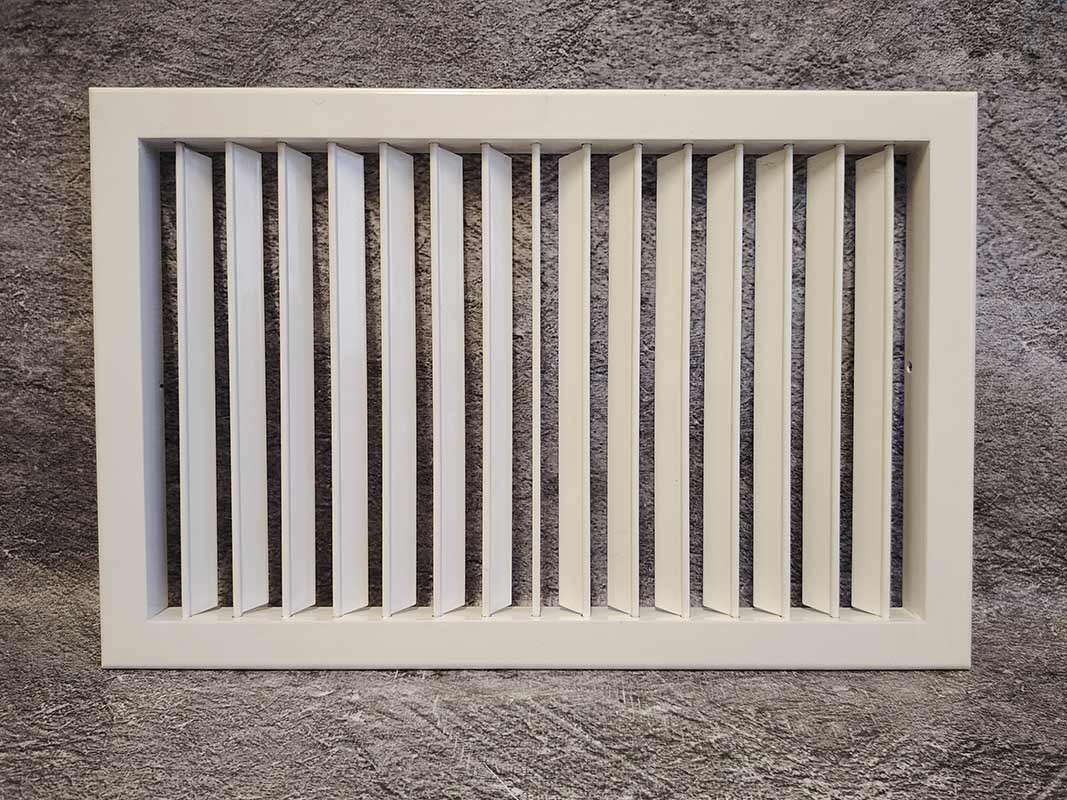

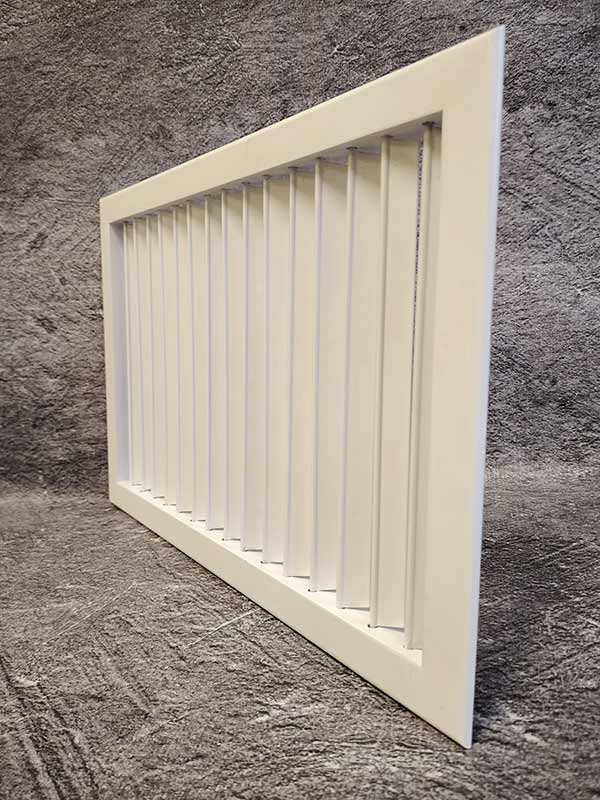

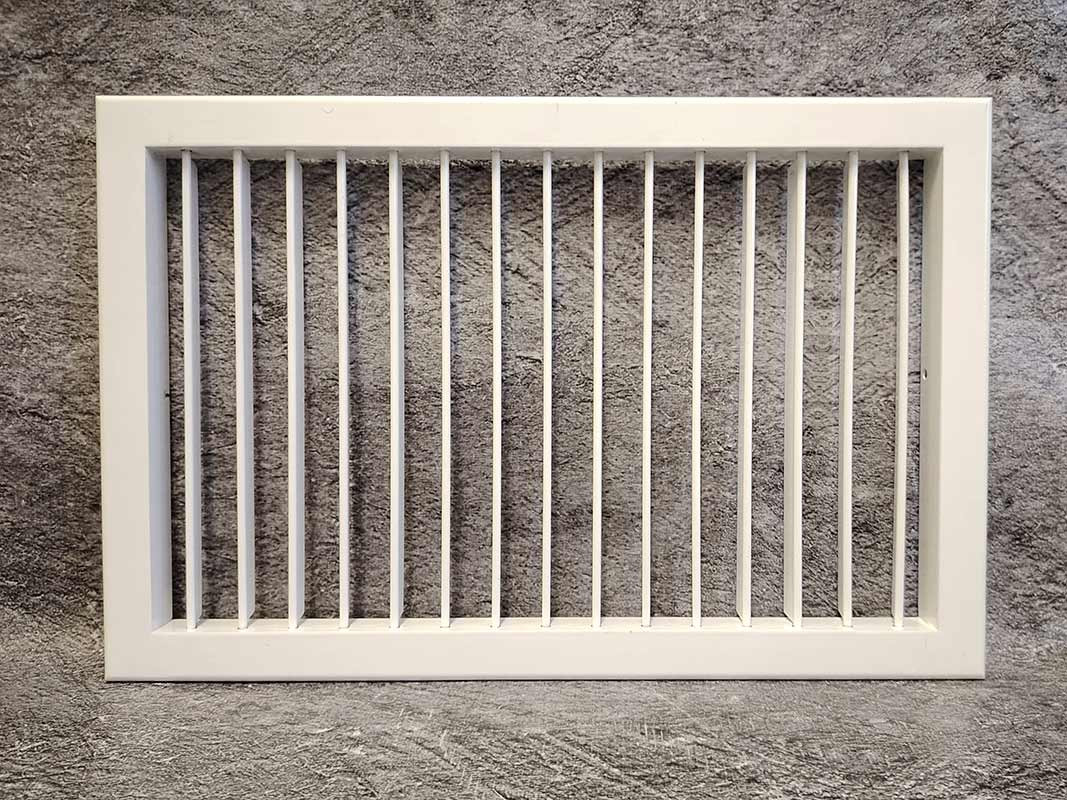

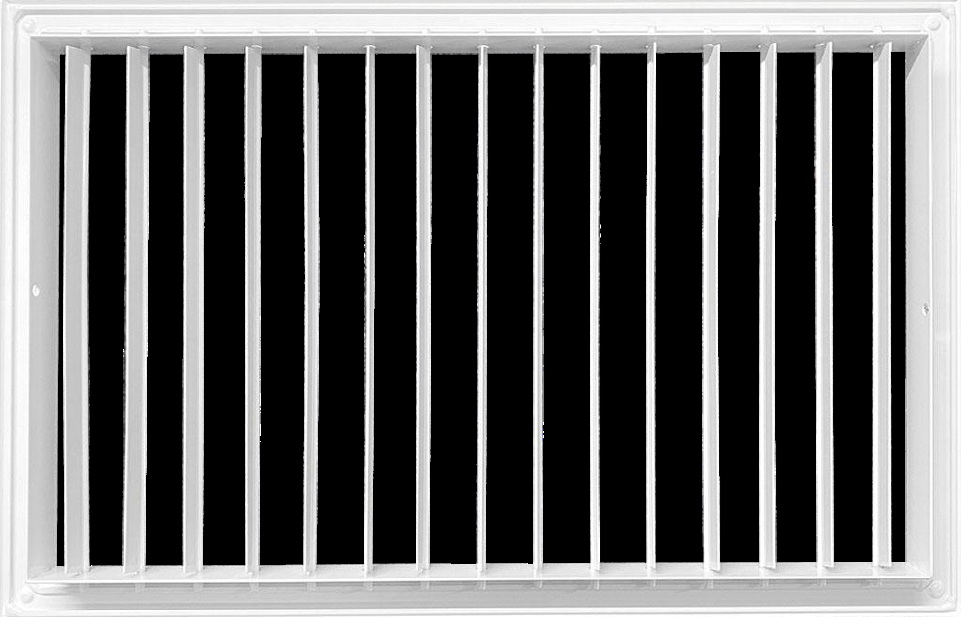

Описание регулируемой однорядной решетки вертикальной ОГР-В

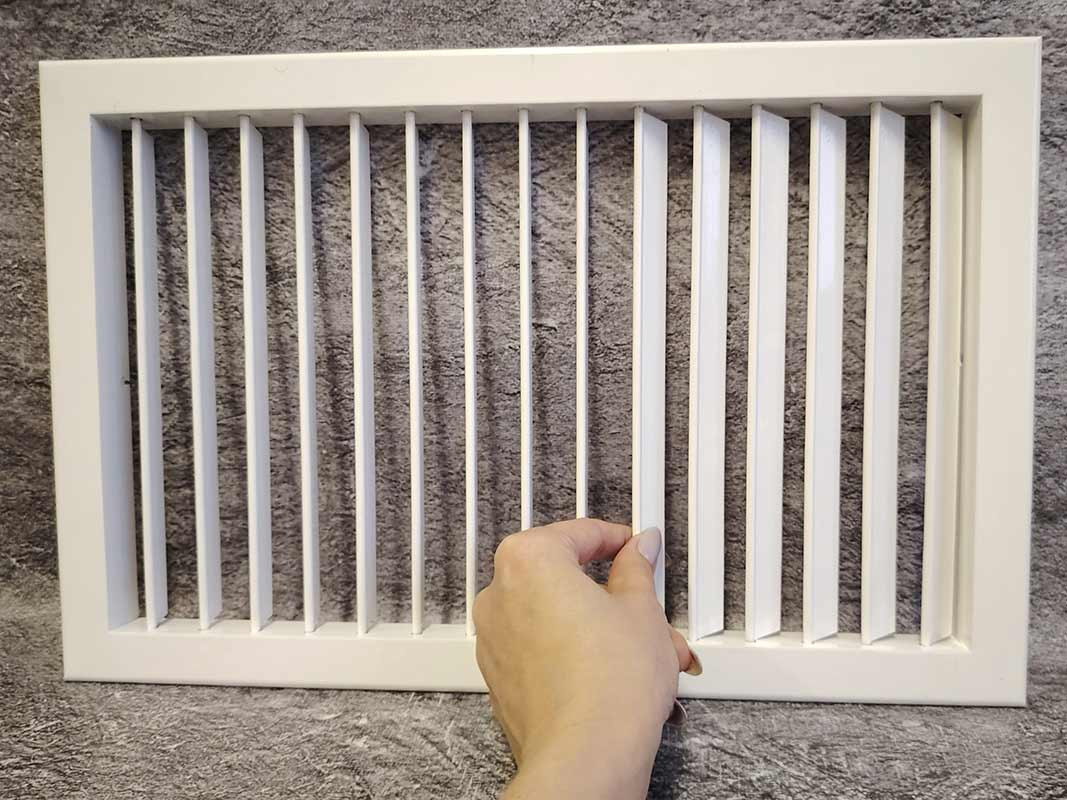

Однорядная регулируемая решетка с вертикальными жалюзи ОГР-В используются в приточно-вытяжной вентиляции и системах кондиционирования воздуха. Решетка предназначена для регулировки направления воздушного потока вправо и влево. Монтируются решетки в вентиляционные каналы и строительные проемы различных типов.
Особенности решетки:
- вертикально расположенные каплеобразные регулируемые жалюзи;
- минимальный рекомендуемый размер 100х100 мм, максимальный рекомендуемый размер 2900х2000 мм;
- возможность комплектации клапаном расхода воздух, или регулятором поток.
Регулятор потока воздуха – это пластина с регулируемым углом наклона, предназначенная для настройки приточной струи. Решетка с регулятором потока устанавливается с углом наклона пластины навстречу потоку. Рекомендуемые углы настройки от 10° до 30°. В указанных пределах характеристики приточных струй не изменяются.
БРВ представляет собой рамку с установленными в неё лопатками. Положение лопаток регулируется при помощи ручки. Изменение положения лопаток позволяет изменять площадь свободного сечения решетки, тем самым регулируя объем подаваемого воздуха.

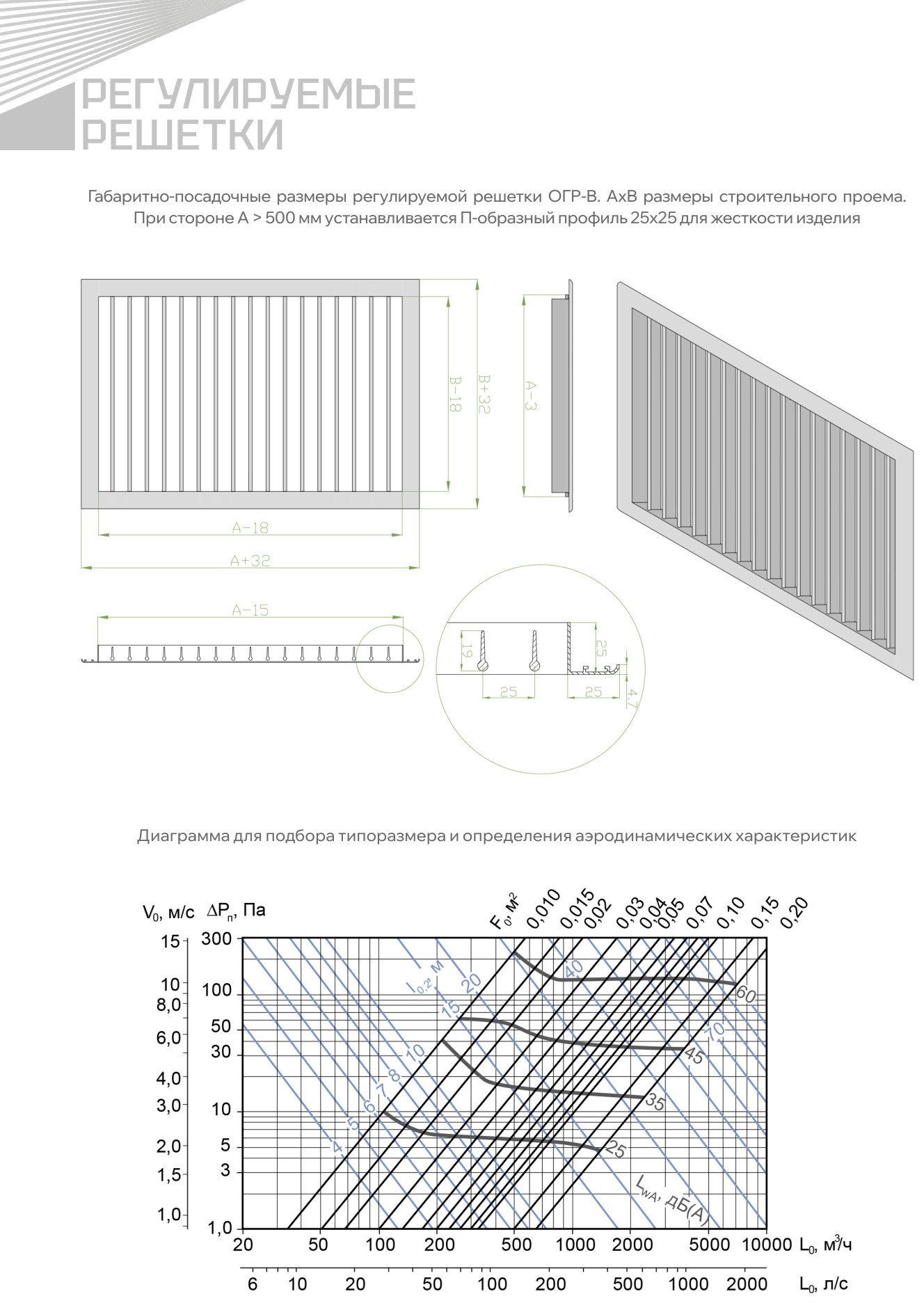

Если ширина решетки превышает 500 мм, устанавливается П-образный профиль 25х25 для жесткости изделия.
При изготовлении решеток и БРВ используется запатентованный алюминиевый профиль АДЗ1 (ГОСТ 22233-2001). При производстве БРВ также применяются комплектующие из пластика стороннего производителя – шестеренки и втулки. По умолчанию решетки окрашены полиэфирной порошковой краской белого цвета RAL 9016. По запросу возможно покрытие в другие стандартные цвета по шкале RAL. БРВ поставляется без покрытия.
