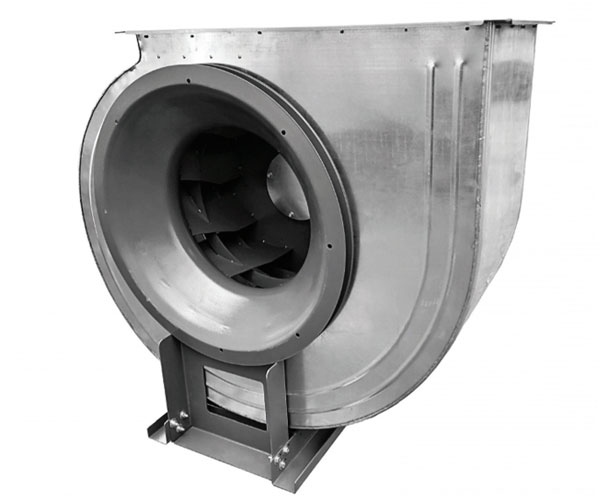

Радиальные вентиляторы ВРм ДУ
Радиальные вентиляторы ВРм ДУ способны развивать низкое давление и работают по принципу одностороннего всасывания. Данный тип вентиляторов предназначен для работы в составе противопожарных вентиляционных систем. Основное назначение – максимально эффективный отвод летучих продуктов горения и избыточного тепла из зданий и помещений в случае возникновения пожара. При подключении к автоматизированной вентиляционной системе включатся автоматически при срабатывании датчиков.
Общие сведения
- Соответствуют требованиям ТР ЕАЭС 043/2017 и ГОСТ Р 53302-2009;
- Исполнение 1 ( рабочее колесо на валу электродвигателя)
- Специально для систем противодымной вентиляции (ДУ);
- Низкого давления;
- Рабочие колеса 2-х типов исполнения: РВ6, РВ9;
- Конструктивное исполнение лопаток рабочего колеса: загнутые назад;
- Конструктивное исполнение корпуса: спиральный поворотный одностороннего всасывания;
- Возможные исполнения по пределу огнестойкости: 400°C / 2 часа и 600°C / 1,5 часа.
Основные выпускаемые типоразмеры
Конструктивные особенности вентилятора ВРм ДУ
Рабочая среда радиальных вентиляторов для дымоудаления ВРм ДУ – задымленный и загазованный воздух помещений. Предельная концентрация твердых взвешенных включений в рабочей среде – 10 г/м.куб. Температурный предел в зависимости от исполнения – плюс 400С (минимальная гарантированная работоспособность 2ч) или плюс 600С (в течение часа).
Радиальные вентиляторы ВРм ДУ для дымоудаления отгружаются потребителю в полностью собранном и готовом к монтажным работам виде. Данные агрегаты подлежат установке на жестком несущем основании за пределами помещений постоянного присутствия персонала или людей.
Функцию опорной части выполняет станина, посредством которой радиальный вентилятор дымоудаления ВРм ДУ монтируется на фундамент или металлоконструкцию перекрытия. В нижней части станины предусмотрены монтажные отверстия под установку анкерного крепления.
На опорной станине смонтирован коробчатый корпус в форме «улитки», материал корпуса зависит от исполнения вентилятора ВРм ДУ (нержавейка или углеродистая сталь со спецпокрытием). Коробчатый корпус выполнен поворотным, что дает возможность развернуть его при монтаже под удобным углом к выходному воздуховоду.
Внутри «улитки» размещается рабочее колесо радиального типа с 6-тью или 9-тью загнутыми назад лопатками. Электродвигатель монтируется соосно крыльчатке на подставке.
В дополнительную комплектацию могут быть включены виброизоляционные опоры и теплостойкие гибкие вставки. Аналогом данного оборудования является радиальный вентилятор ВР 80-75 ДУ.
Условия эксплуатации
Радиальные вентиляторы дымоудаления ВРм ДУ устанавливаются в отапливаемых и неотапливаемых закрытых помещениях (кат. разм. 3 и 2) при температуре окружающей среды -40С…+40С в регионах с умеренным (У) и тропическим (Т) климатом.
Радиальные вентиляторы ВРм ДУ для удаления дыма и газов выпускаются в 7 стандартных типоразмерах. В зависимости от применяемых конструкционных материалов можно заказать и купить вентиляторы дымоудаления ВР 80-75 ДУ с гарантированной работоспособностью в течение 2 часов при t=+400С или в течение 1.5 часа при t=+600С.
