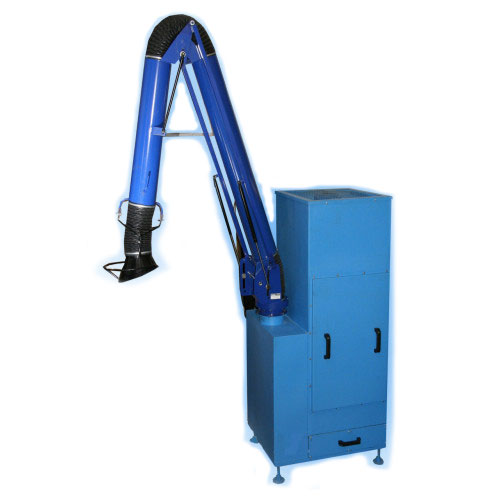

Пылеуловитель механический ПАР-ПМ

Описание

Пылеуловитель импульсный ПАР-ПМ предназначен для высокоэффективной очистки воздуха от всех видов пыли (в т.ч. мелкодисперсных твердых аэрозолей) при её концентрации в очищаемом воздухе до 1 г/м³ и может заменять ранее применявшиеся агрегаты (ЗИЛ-900; ПА 2-12МА; ПА-218 и др.). Не рекомендуется применять для улавливания взрыво- и пожароопасной пыли. При содержании пыли в очищаемом воздухе более 1г/м³ перед агрегатом рекомендуется устанавливать предварительную ступень очистки воздуха.

Общее устройство

Агрегат оснащен фильтрующим элементом патронным типа ФЭП и устройством для механической регенерации патрона. По заказу ПАР-ПМ может быть дооснащен дополнительным фильтром типа ФяС классов от F6 до Н14 для обеспечения доочистки воздуха от мелкодисперсных аэрозолей или угольным фильтром ФяС-С для улавливания газообразных загрязнений. В этом случае фильтр устанавливается на верхней части корпуса агрегата, что увеличивает его высоту на 300 мм. Выбор дополнительного фильтра осуществляется в зависимости от дисперсности улавливаемых аэрозолей и требований к чистоте воздуха.

Агрегат состоит из следующих основных частей: корпуса фильтра, центробежного вентилятора, фильтрующего элемента патронного типа ФЭП (в дальнейшем, в тексте - “патрон”) и устройства для механической регенерации патрона. С одной стороны ПАР-ПМ имеет съемную дверь для установки патрона. Патрон устанавливается в корпусе на опорные уголки, приваренные по периметру корпуса, и герметично прижимается к ним с помощью уплотнительной резины и специальных прижимных устройств. Дверь через уплотнительную резину герметично крепится к корпусу с помощью винтовых соединений. На выходе воздуха из агрегата устанавливается воздухораспределительная решетка. Для сбора пыли в агрегате имеется выдвижной ящик. Агрегат оснащен 4-мя колесами и ручкой, с помощью которых его можно легко перемещать по производственному помещению и устанавливать в удобном для обслуживания технологического оборудования, месте.

технические характеристики

1. Номинальная производительность: 1000 м3/ч;
2. Эффективность очистки не менее 99% (для агрегата без доп. фильтра) и 99,999% (для агрегата с доп.
3. фильтром);
4. Запас "свободного" давления на подсоединение вентиляционной сети: 500 Па;
5. Внутренний диаметр входного патрубка: 160 мм;
6. Электродвигатель: 2,2 Квт (380 В);
7. Габаритные размеры; Длина: 0,86 м; Ширина: 0,71 м; Высота: 1,8 м;
8. Масса агрегата: 212 кг.

Габаритные размеры: Пылеуловитель механический ПАР-ПМ
