Описание
Пылеуловитель ПАР-М предназначен для улавливания мелкодисперсной пыли при невысоких концентрациях в очищаемом воздухе (не более 0,02 г/куб.м). Агрегат применяться при пайке, точечной сварке и других технологических процессах. ПАР-М может использоваться при условии периодической ручной регенерации фильтра первой ступени очистки.

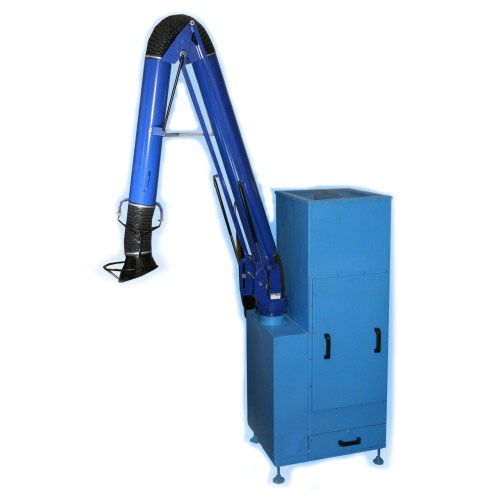

Пылеуловитель работает по схеме двухступенчатой очистки воздуха (в стандартном исполнении). Также на агрегат может быть установлена дополнительная ступень очистки воздуха (3-я ступень). ПАР-М может быть подключен к вытяжной стационарной сети либо к радиальному вытяжному устройству (консольно-поворотное устройство). Выпускается в стационарном и передвижном исполнении.
Технические характеристики
Номинальная производительность: 1000 м3/ч;
Эффективность очистки: не менее 90%;
Запас свободного давления: 500 Па (на подсоединения к вентиляционной сети) и 800 Па (на загрязнение фильтров до конечного сопротивления);
Внутренний диаметр входного патрубка: 160 мм;
Мощность электролдвигателя: 1,5 Вт;
Питание: 380 В;
Температурные диапазон работоспособности: от -40 до +40 град. С
Общее устройство
Агрегат оснащен двухступенчатой системой очистки воздуха. В качестве 1-ой ступени очистки используется карманный фильтр ФяК с фильтрующим материалом, имеющим возможность ручной регенерации, в качестве 2-ой ступени – фильтр ФяС класса F7-H13. Класс фильтров выбирается в зависимости от вида пыли и требуемой чистоты очищенного рециркуляционного воздуха специалистами нашего предприятия. По заказу ПАР-М может быть дооснащен специальным угольным фильтром для дополнительной очистки воздуха от газообразных загрязнений.
Агрегат состоит из следующих частей: корпуса фильтра, центробежного вентилятора, карманного фильтра, складчатого фильтра. С одной стороны ПАР-М имеет съемную дверь для установки фильтров. Фильтры размещаются в корпусе на опорные уголки и прижимаются к ним с помощью специальных устройств. Дверь через уплотнительную резину герметично крепится к корпусу на винтовых соединениях. На выходе из агрегата устанавливается защитная воздухораспределительная решетка. Агрегат оснащен 4-мя колесами и ручкой, с помощью которой его можно легко перемещать по производственному помещению и устанавливать в удобном для обслуживания технологического оборудования месте. Два колеса оснащены стопорными механизмами.
Габаритные размеры пылеуловителя ручного ПАР-М
