Описание

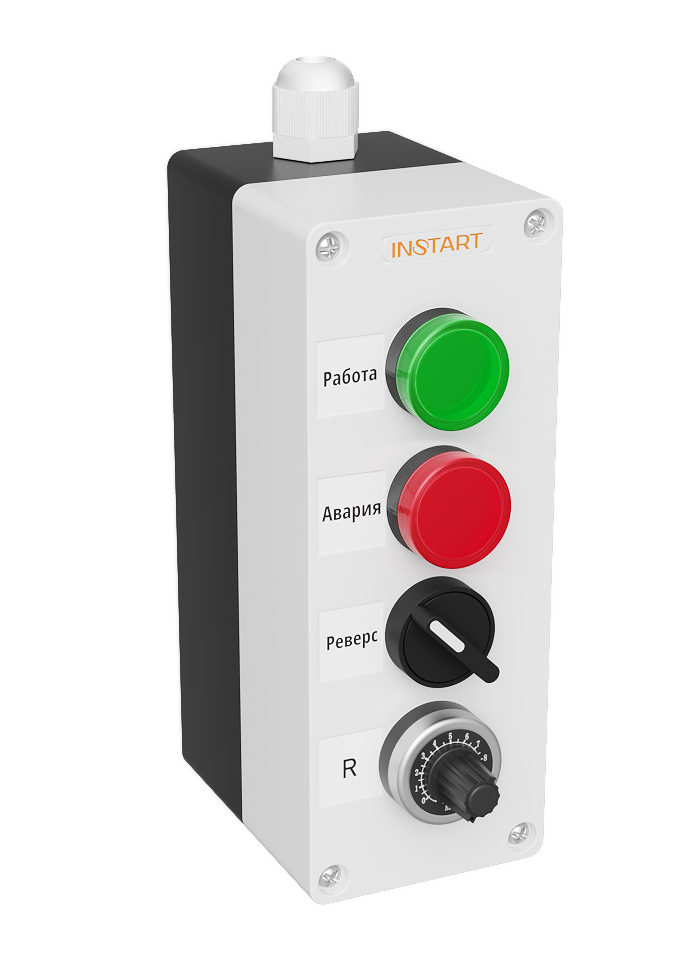

ПУ-4-711 – пульт управления, оснащённый индикационными зеленой и красной лампами, двухпозиционным переключателем и потенциометром. Предназначен для управления пуском остановом или сменой направления вращения электродвигателя, индикации состояния ПЧ и регулировки скорости.
Пульт управления (ПУ) — предназначен для коммутации электрических цепей управления переменного тока напряжением до 230 В частоты 50 и 60 Гц и постоянного тока напряжением до 50 В, для дистанционной подачи сигналов управления. Применяется для дистанционного управления различными механизмами и электрическими машинами.
Пульт управления состоит из лицевой панели и задней крышки. На лицевой панели размещены световая индикация/индикатор и элементы управления (кнопки, переключатель и/или потенциометр), комбинация зависит от выбранной модели ПУ.
Характеристики
Система обозначений
ПУ-4- ХYZ
ПУ-4 – корпус кнопочного поста на 4 места.
Х – тип индикатора: Y – кнопки/переключатели: Z– потенциометр. |
Габаритные размеры
—
—
—
—
—
—
—
—
—
—
—
Серия ПУ | Габаритные размеры, мм | ||
Д | Ш | Г | |
ПУ-4-ХYZ | 220 | 72 | 95 |
—
Установочные размеры
Серия ПУ | Установочные размеры, мм | |
Д | Ш | |
ПУ-4-ХYZ | 161 | 54 |
