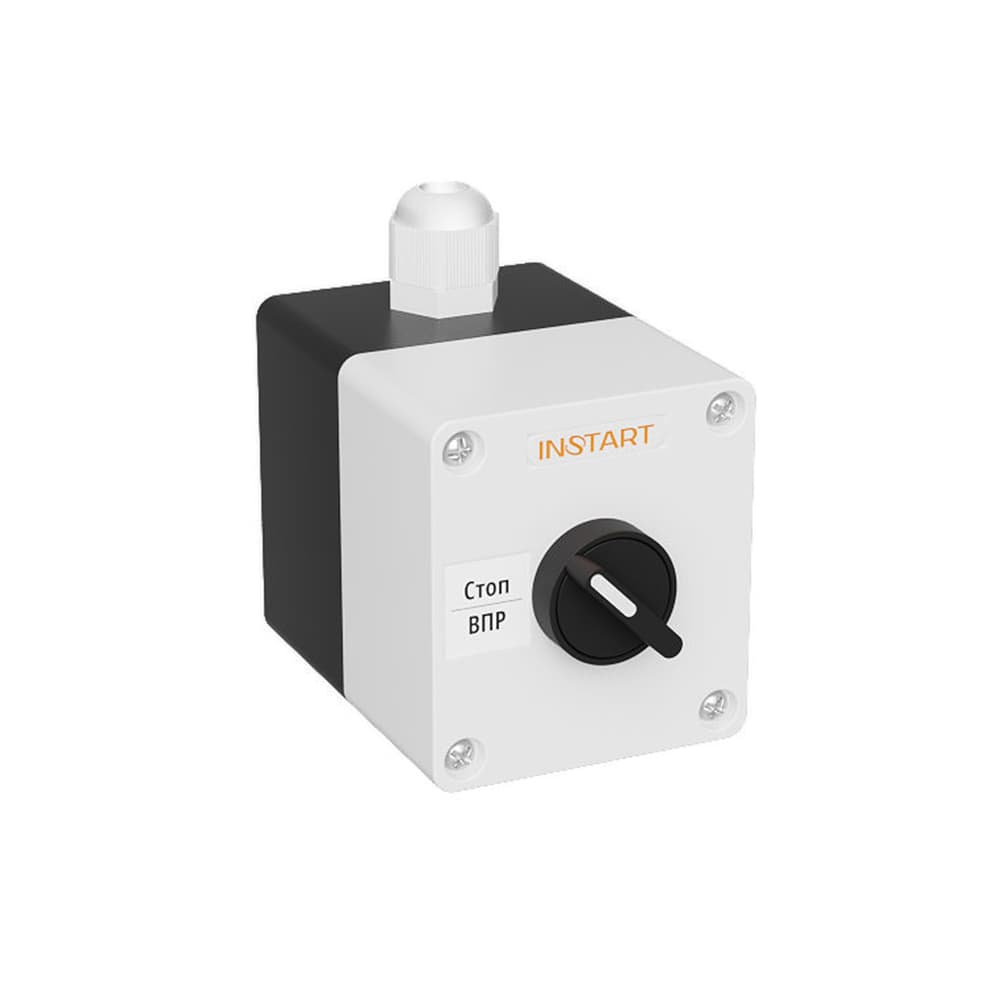

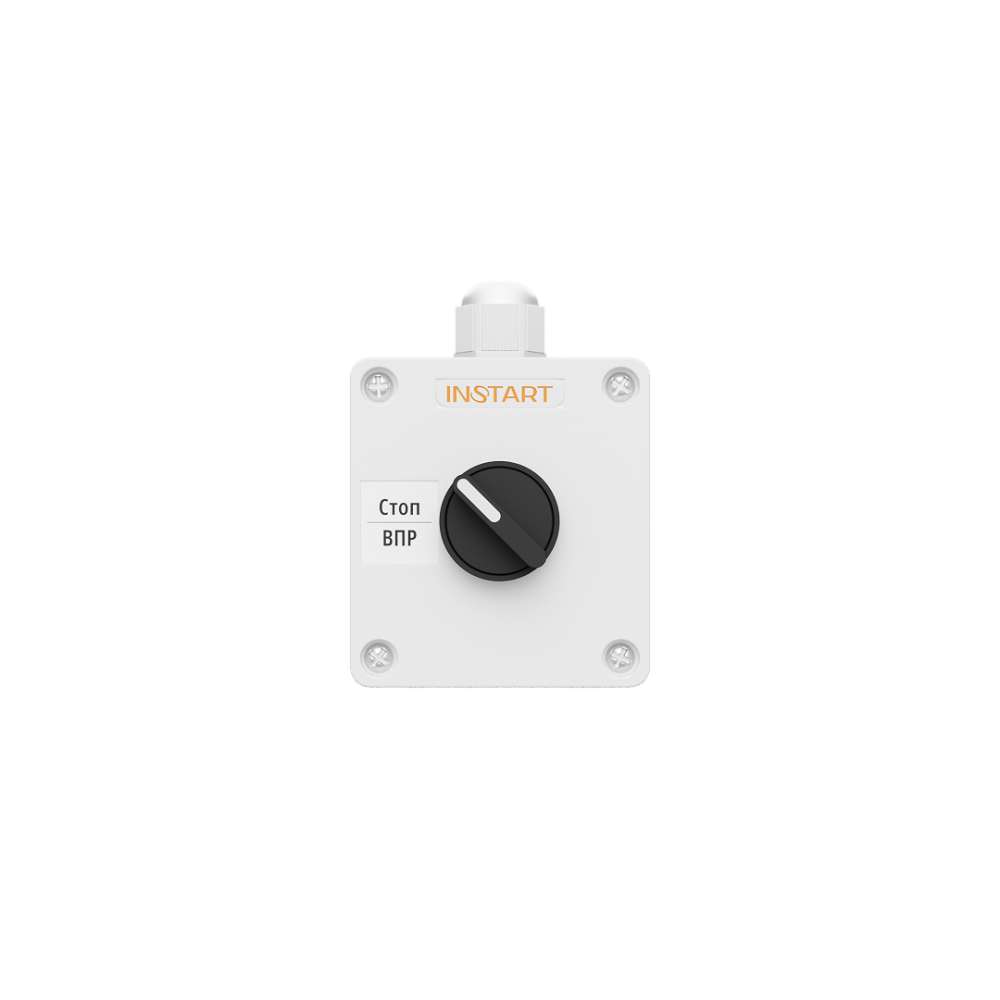

Пульт дистанционного управления INSTART ПУ-1-010

Х – тип индикатора:
0 – индикация отсутствует.
1 – лампаLEDзеленая, матрица 22 мм. напряжение 24VDC.
2 – лампаLEDзеленая, матрица 22 мм. напряжение 230VAC.
3 – измеритель аналоговых сигналов ИТП-14, матрица 22 мм.
4 – лампаLEDкрасная, матрица 22 мм. напряжение 24VDC.
5 – лампаLEDкрасная, матрица 22 мм. напряжение 230VAC.
6 — измеритель аналоговых сигналов ИТП-11, матрица 22 мм.

Y – кнопки/переключатели:
0 – кнопки/переключатели не устанавливаются.
1 – переключатель с фиксацией 2 позиции 1НО, матрица 22 мм.
2 – переключатель с фиксацией 3 позиции 2НО, матрица 22 мм.
3:
– кнопка зеленая Пуск 1НО, матрица 22 мм.
– кнопка красная Стоп 1НЗ+1НО, матрица 22 мм.
4:
– кнопка зеленая Пуск 1НО, матрица 22 мм.
– кнопка красная Стоп 1НЗ+1НО, матрица 22 мм.
– переключатель с фиксацией 2 позиции 1НО, матрица 22 мм.
5:
– кнопка зеленая Пуск 1НО, матрица 22 мм.
– кнопка красная Стоп 1НЗ+1НО, матрица 22 мм.
– кнопка черная Реверс 1НО, матрица 22 мм.
6 – комбинированная кнопка Пуск-Стоп, матрица 22 мм.

Z– потенциометр.
0 – потенциометр не устанавливается.
1 – потенциометр 5 кОм 2 Вт.
