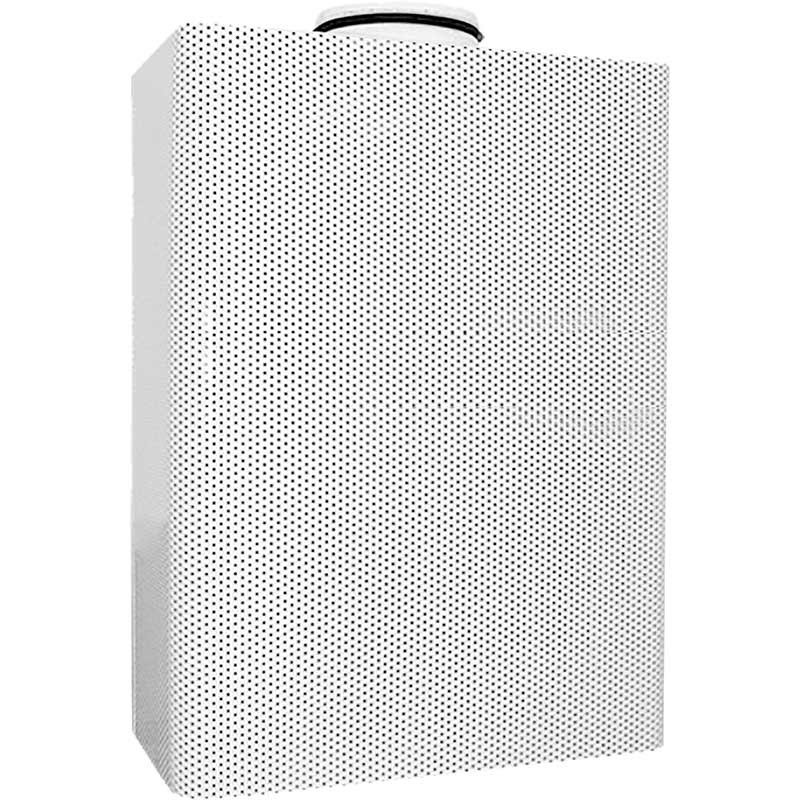

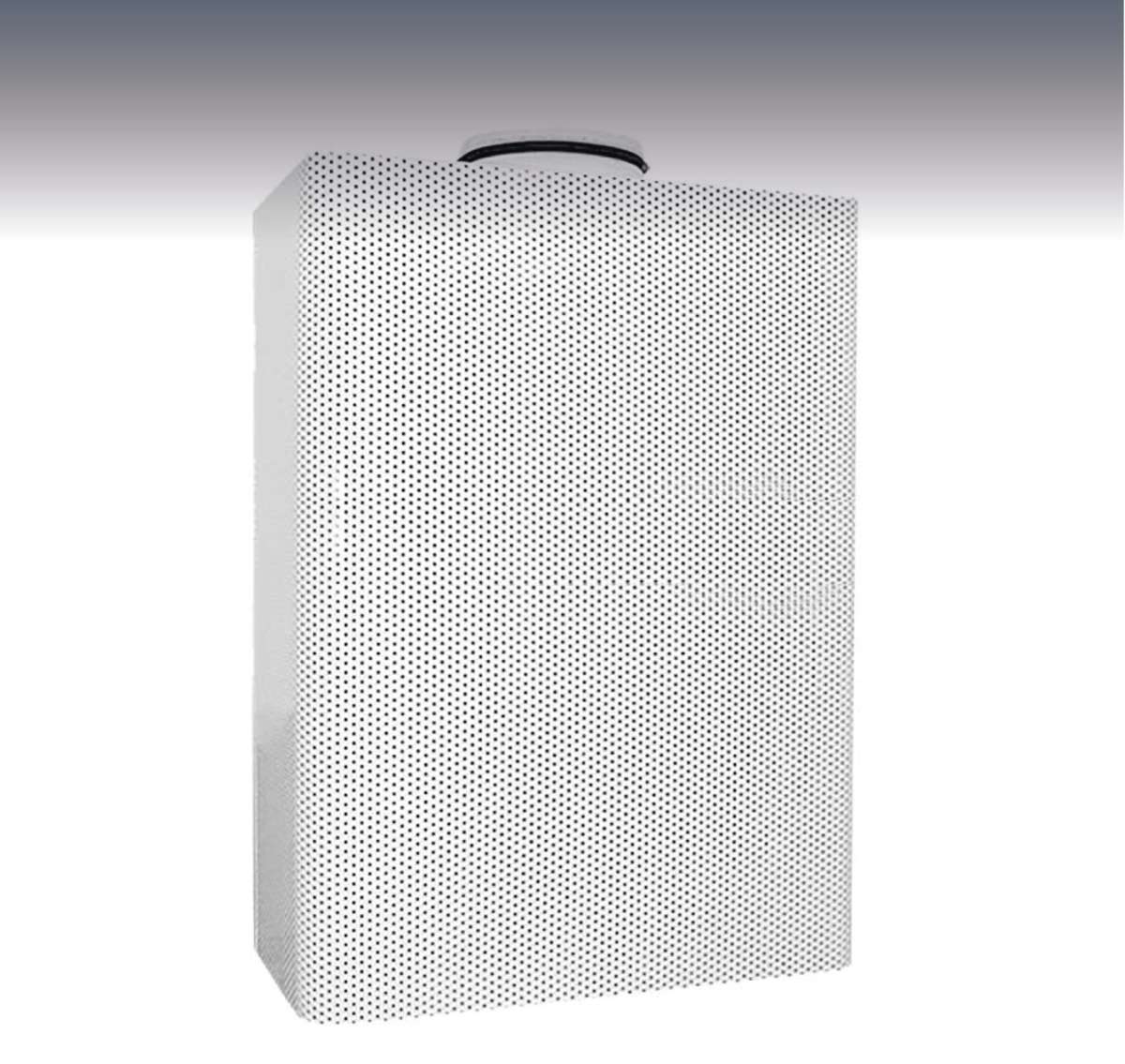

Прямоугольные низкоскоростные воздухораспределители AIRS ВР-2ВНЛ, ВР-2ВНТ
⚙️ Калькулятор цены и заказ
⚙️ Подбор и заказ
Описание
Низкоскоростные AIRS ВР-2ВНЛ, AIRS ВР-2ВНТ предназначены для подачи воздуха в производственные, общественные, административно-бытовые помещения, где необходима подача непосредственно в рабочую зону с малой скоростью для реализации принципа вытесняющей вентиляции. При таком принципе приточный воздух не смешивается с воздухом помещения, а вытесняет его к вытяжной вентиляции от пола к потолку.
Назначение и конструкция

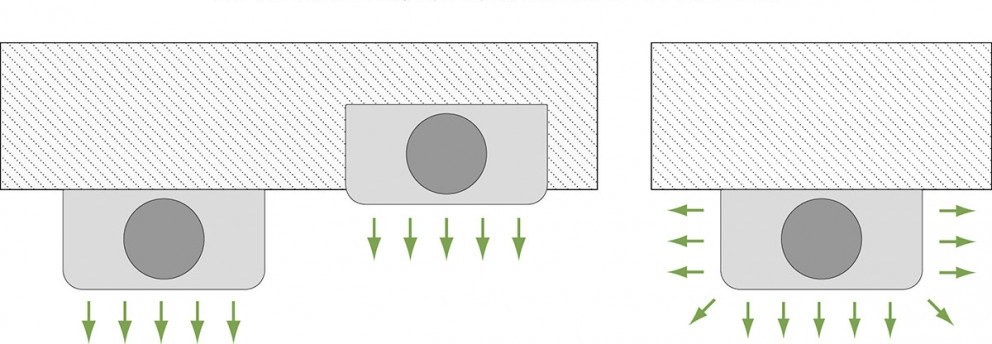

Воздухораспределители AIRS ВР-2ВНЛ, AIRS ВР-2ВНТ разработаны для напольного монтажа и устанавливаются: ▶ AIRS ВР-2ВНЛ около стены или в нише для односторонней подачи воздуха. ▶ AIRS ВР-2ВНТ около стены для трехсторонней подачи воздуха. Воздухораспределители изготавливают из листовой стали и состоят из наружной перфорированной обечайки, днища, крышки с подводящим патрубком и внутреннего перфорированного рассекателя, обеспечивающего равномерность подачи воздуха по всей воздухораздающей поверхности.
Герметичность соединения входного патрубка с воздуховодом обеспечивается резиновым уплотнителем.
Технические характеристики
| Маркировка | AIRS ВР-2ВНЛ / ВР-2ВНТ |
| Назначение | приточная раздача воздуха |
| Тип раздачи | Вытеснительная раздача |
| Форма | Прямоугольный |
| Монтаж | Пристенный / напольный |
| Материал | сталь, порошковая окраска |
| Цвет по умолчанию | RAL 9016 (белый) |
| Исполнение по заказу | другой цвет по RAL, нестандартные размеры |
| Комплектация | воздухораспределитель, крепёж, паспорт |
| Гарантия | 12 месяцев |
| Изготовление | серийное и под размеры проекта |
Габаритные размеры и масса
| Типоразмер | F, м2 | — | ØD, мм | A, мм | B, мм | Н, мм | С, мм | С 1, мм | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|
| ВР-2ВНЛ | ВР-2ВНТ | ||||||||
| 200 | 0,48 | 0,82 | 199 | 600 | 300 | 800 | 130 | 145 | 15,6 |
| 200 Н* | 0,72 | 1,23 | 199 | 600 | 300 | 1200 | 130 | 145 | 23,4 |
| 250 | 0,63 | 1,11 | 249 | 700 | 350 | 900 | 155 | 170 | 20,6 |
| 250 Н* | 0,82 | 1,44 | 249 | 700 | 350 | 1200 | 155 | 170 | 27,5 |
| 315 | 0,85 | 1,51 | 314 | 850 | 425 | 1000 | 198 | 200 | 28,1 |
| 315 Н* | 1,02 | 1,81 | 314 | 850 | 425 | 1200 | 198 | 200 | 33,7 |
| 400 | 1,25 | 2,28 | 399 | 1000 | 500 | 1250 | 230 | 244 | 39,5 |
| 400 Н* | 1,25 | 2,28 | 399 | 1000 | 500 | 1200 | 230 | 244 | 37,9 |

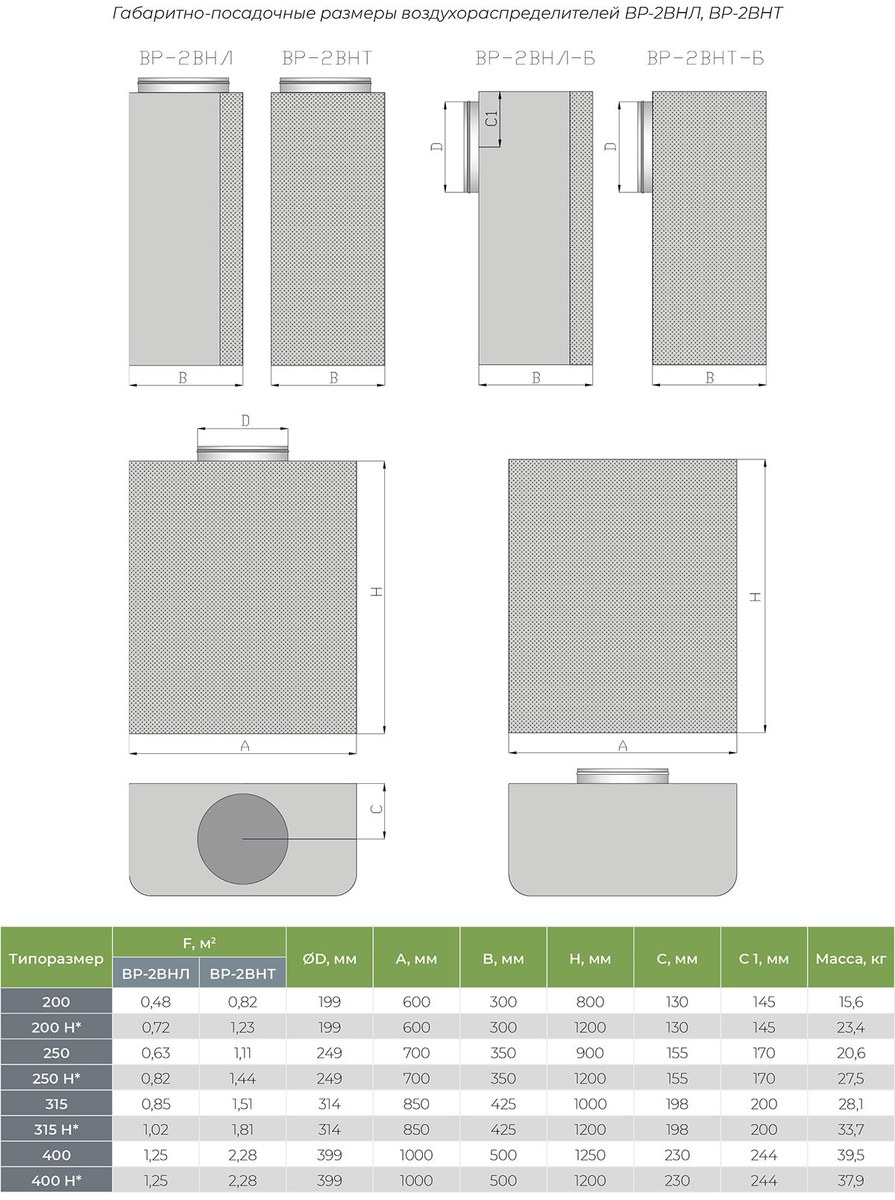

Чертёж AIRS ВР-2ВНЛ / AIRS ВР-2ВНТ. Нажмите на изображение, чтобы увеличить.
A, B — габаритные размеры панели · ØD — диаметр подводящего патрубка · C, H — высота изделия · F0 — площадь живого сечения · a, b, A1, B1 — присоединительные размеры · G — масса
Аэродинамика и уровень шума
| Типоразмер | LWA = 25 дБ(А) | LWA = 35 дБ(А) | LWA = 45 дБ(А) | ||||||
|---|---|---|---|---|---|---|---|---|---|
| L0, м³/ч | ΔP, Па | Дальноб., м | L0, м³/ч | ΔP, Па | Дальноб., м | L0, м³/ч | ΔP, Па | Дальноб., м | |
| ,48 230 | 6 | 1,0 | 320 | 11 | 1,4 | 570 | 34 | 2,5 | |
| ,72 230 | 6 | 0,8 | 320 | 11 | 1,2 | 570 | 34 | 2,1 | |
| ,63 350 | 5 | 1,3 | 600 | 15 | 2,3 | 900 | 34 | 3,5 | |
| ,82 350 | 5 | 1,2 | 600 | 15 | 2,0 | 900 | 34 | 3,0 | |
| ,85 600 | 6 | 2,0 | 950 | 15 | 3,1 | 1500 | 38 | 5,0 | |
| 02 600 | 6 | 1,8 | 950 | 15 | 2,9 | 1500 | 38 | 4,5 | |
| ,25 1000 | 6 | 2,7 | 1500 | 15 | 4,1 | 2400 | 37 | 6,6 | |
| ,25 1000 | 6 | 2,7 | 1500 | 15 | 4,1 | 2400 | 37 | 6,6 | |
| ,82 230 | 4 | 0,4 | 320 | 7 | 0,5 | 570 | 21 | 0,9 | |
| ,23 230 | 4 | 0,3 | 320 | 7 | 0,4 | 570 | 21 | 0,7 | |
| ,11 350 | 3 | 0,5 | 600 | 10 | 0,8 | 900 | 22 | 1,2 | |
| 44 350 | 3 | 0,4 | 600 | 10 | 0,7 | 900 | 22 | 1,0 | |
| ,51 600 | 4 | 0,7 | 950 | 10 | 1,1 | 1500 | 24 | 1,7 | |
| ,81 600 | 4 | 0,6 | 950 | 10 | 1,0 | 1500 | 24 | 1,5 | |
| ,28 1000 | 4 | 0,9 | 1500 | 9 | 1,4 | 2400 | 24 | 2,2 | |
| ,28 1000 | 4 | 0,9 | 1500 | 9 | 1,4 | 2400 | 24 | 2,2 | |
Материалы и покрытие
Изделие AIRS ВР-2ВНЛ / AIRS ВР-2ВНТ изготавливается из стали и полностью окрашивается методом порошкового напыления в белый цвет (RAL 9016). По заказу выполняется окраска в любой цвет по каталогу RAL, а для агрессивных сред — исполнение из нержавеющей стали.
Монтаж
Воздухораспределители устанавливаются у стены или на полу в зоне обслуживания и присоединяются к воздуховоду снизу или сбоку. Корпус крепится к строительным конструкциям кронштейнами из комплекта.
Как формируется обозначение
| ВР-2ВНЛ / ВР-2ВНТ | односторонняя / трёхсторонняя раздача воздуха |
| Б | подвод сзади; при стандартном подводе сверху символ не указывается |
| 200 … 630 | диаметр подключения, мм |
| Lgl / Rv | вид перфорации: продолговатые / круглые отверстия |
| Н | нестандартная высота 1200 мм; при стандартной символ не указывается |
| RAL 9016 | цвет покрытия, по умолчанию белый |
маркировка · типоразмер · цвет. Нестандартные размеры и цвет по RAL — под проект.
Документы и поставка
- Паспорт изделия — на странице товара.
- Изготовление серийное и под размеры проекта, окраска по RAL.
- Гарантия 12 месяцев, доставка по всей России.
- BIM-модель — подготовим по запросу; готовые семейства раздела — на странице BIM-моделей воздухораспределителей.
Пришлите список позиций — оперативно посчитаем и предложим лучшие условия, включая нестандартные размеры.
