Привод воздушной заслонки DAC-LF24-15SM
✓ Всегда в наличии / под заказ
Доставка по всей России
Артикул: DAC-LF24-15SM
Отгрузка со склада и под заказсрок подтвердит менеджер
Гарантия 12 месяцевофициальная, от производителя
Документыпаспорт, сертификаты
Привод воздушной заслонки DAC-LF24-15SM используется в системах вентиляции и кондиционирования воздуха в составе клапанов притока и или вытяжки воздуха.
⚙️ Подбор и заказ
Технические данные
Характеристики
Тип регулирования
Плавное
Напряжение
AC/DC 24В
Крутящий момент
15
Термодатчик
Нет
Производитель
DACOND
Назначение
Для воздушных клапанов
Наименование привода
LF
Наличие возвратной пружины
Да
Подробно
Описание
Привод воздушной заслонки DAC-LF24-15SM — привод воздушной заслонки для систем вентиляции и кондиционирования. Заслонка остаётся в заданном положении: привод реверсивный, без возвратной пружины.
Крутящий момент15 Н·м
Напряжение питанияAC/DC 24 В
Возвратная пружинада
Управляющий сигналплавный 0(2)–10 В, 0(4)–20 мА
Площадь заслонкидо 3 м²
Время открытия130 с
Время возврата пружиной30 с
Степень защитыIP54
Ресурс7000 циклов
Вес2,4 кг
Габариты (В×Ш×Г)249,5×101×78 мм
Как работает
Привод устанавливается прямо на вал заслонки и поворачивает её в пределах 0–90°. Перевод в другое положение выполняется подачей напряжения на соответствующий вход, промежуточные положения удерживаются без питания.
Что это даёт
Прямой монтаж на валНе нужны тяги и рычаги — привод садится на квадрат вала заслонки.
Точное позиционированиеПлавное управление 0(2)–10 В даёт точное поддержание расхода.
Концевые выключателиПоложение заслонки передаётся в систему управления.
Ресурс 70 000 цикловМеханизм рассчитан на ежедневную работу в составе приточной установки.
Замена без переделокПрисоединительные размеры совпадают с приводами AIRS — подбираем аналог.
Где применяется
- Приточные и вытяжные установки: клапаны наружного воздуха и рециркуляции
- Системы вентиляции жилых, административных и торговых зданий
- Промышленные цеха, склады, паркинги
- Узлы обвязки калориферов и охладителей
- Модернизация систем автоматики — замена приводов других марок
Как подобрать и смонтировать
- Момент подбирают по площади заслонки: 5–6 Н·м на квадратный метр
- Для 600×600 мм достаточно 5 Н·м, для 1000×1000 мм нужно 10–15 Н·м
- Плавное управление (индекс M) нужно, если расходом управляет контроллер по датчику
- Направление вращения задаётся переключателем на корпусе привода

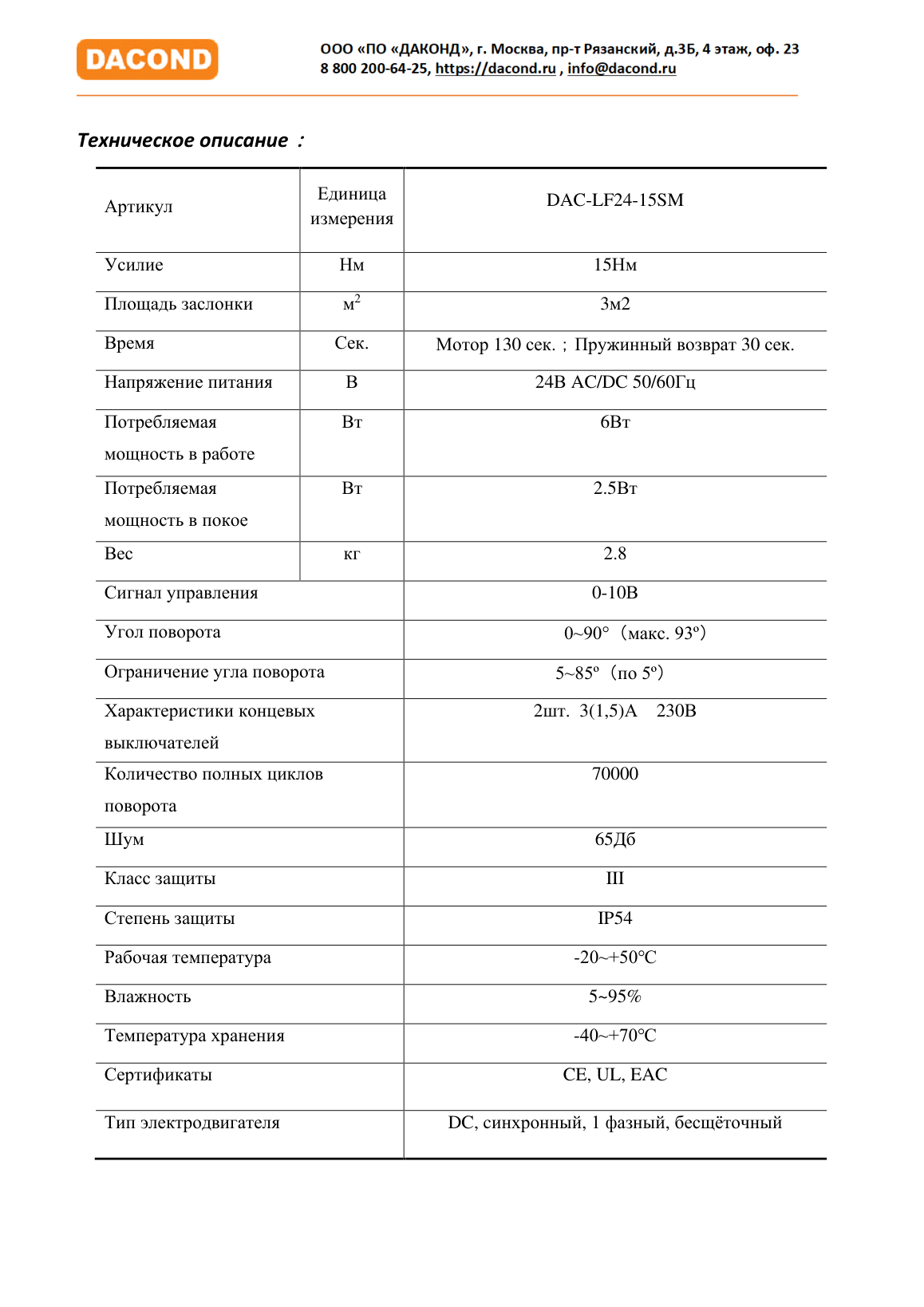

Технические характеристики
| Артикул | DAC-LF24-15SM |
| Серия | DAC-LF |
| Тип применения | Для приточной / вытяжной вентиляции |
| Крутящий момент | 15 Н·м |
| Площадь заслонки | до 3 м² |
| Напряжение питания | AC/DC 24 В |
| Возвратная пружина | да |
| Управляющий сигнал | плавный 0(2)–10 В, 0(4)–20 мА |
| Концевые выключатели | 2 шт. |
| Время открытия | 130 с |
| Время возврата пружиной | 30 с |
| Потребляемая мощность | 6 Вт |
| Мощность в режиме ожидания | 2,5 Вт |
| Угол поворота | 0–90° (максимум 93°) |
| Вспомогательные переключатели | 3 (1,5) А 250 В |
| Ресурс | 7000 циклов |
| Уровень шума | 50 дБ при работе с двигателем, 62 дБ при срабатывании пружины |
| Сечение провода | 0,5-0,75 мм² |
| Класс защиты от поражения током | III |
| Степень защиты | IP54 |
| Температура эксплуатации | от −20 до +50 °C |
| Температура хранения | от −40 до +70 °C |
| Относительная влажность | 5–95 % без конденсации |
| Вес | 2,4 кг |
| Габариты (В×Ш×Г) | 249,5×101×78 мм |
С этим обычно заказывают
Важно знать
ВажноНе превышайте допустимый момент: перегруженный привод не доводит заслонку до уплотнения и клапан подтравливает воздух.
Обратите вниманиеПриводы 230 В и 24 В не взаимозаменяемы — проверяйте питание в шкафу автоматики перед заказом.
Подбор. Назовите параметры объекта — подберём модель, приложим паспорт и предложим аналог AIRS, если нужны другие сроки. Гарантия производителя — 24 месяца.
