Приточные установки Компакт 42В2

Приточные установки Компакт 4

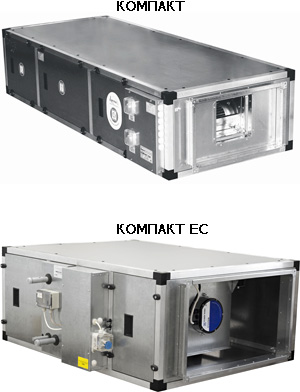

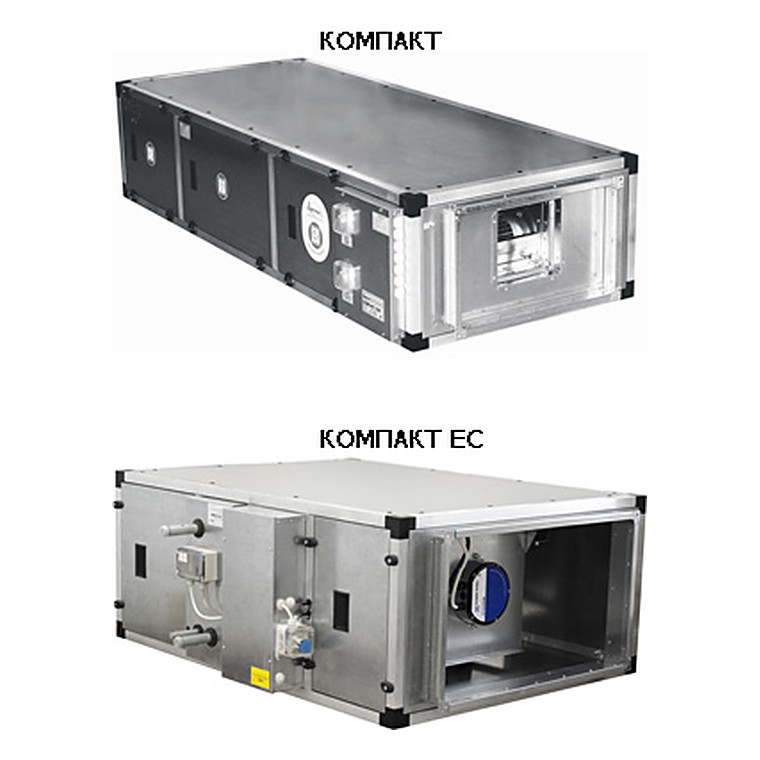

Приточные установки Компакт – это продуманное решение для вентиляции зданий и сооружений различного назначения. Разнообразие типоразмеров установок позволяет подобрать оптимальное решение в каждом конкретном случае. В компактном тепло-, звукоизолированном корпусе с толщиной изоляции 25 мм размещены: фильтр класса очистки G3, водяной калорифер и вентилятор с загнутыми вперед лопатками (двигатель с короткозамкнутым ротором в установках Компакт-4 или энергоэффективный электронно-коммутируемый двигатель (EC-двигатель) в установках Компакт-4 ЕС). Для индикации степени загрязнения фильтра предусмотрен датчик давления. Системы управления и защиты Для управления работой приточных установок разработаны стандартные модули управления, обеспечивающие следующие функции:

• поддержание заданной температуры приточного воздуха;
• регулирование скорости вращения вентилятора;
• управление приводом регулирующего вентиля;
• управление приводом воздушной заслонки;
• защита электродвигателя вентилятора от перегрева и короткого замыкания;
• защита электродвигателя циркуляционного насоса от перегрева и короткого замыкания (для установок с водяным калорифером);
• защита водяного калорифера от замораживания по минимальной температуре обратной воды (для установок с водяным калорифером);
• при аварийных ситуациях и по команде пожарной сигнализации переход системы в режим «Авария»;
• контроль работы двигателя вентилятора;
• контроль загрязнения фильтра;
• сигнализация рабочего и аварийного режима, а также загрязнения фильтра (лампы «Работа», «Авария», «Фильтр» на пульте управления).

Установки с водяным калорифером оснащены капиллярным термостатом защиты нагревателя от замораживания по минимальной температуре воздуха. Установки Компакт ЕС могут быть подключены к системе диспетчеризации, что позволяет дистанционно задавать режимы работы установки и вести мониторинг ее работы. Монтаж Установки с водяным калорифером необходимо монтировать в положении, обеспечивающим беспрепятственное удаление воздуха из нагревателя. Аксессуары Модули управления, выносной пульт управления, узлы обвязки водяного калорифера, воздушный клапан, шумоглушители, воздухораспределительные и регулирующие устройства и т.д.

Технические характеристики

Модель	Напряжение, В/Ф	Мощность	Мощность	Вес, кг
		нагревателя*, кВт	вентилятора, кВт
Компакт 41В2	400/3	57,5	1,50	130
Компакт 41В3	400/3	83,6	1,50	133
Компакт 41В4	400/3	103,0	1,50	136
Компакт 42В2	400/3	57,5	2,20	133
Компакт 42В3	400/3	83,6	2,20	136
Компакт 42В4	400/3	103,0	2,20	139
Компакт 412B2 EC1	230/1	57,5	1,35	109
Компакт 412B3 EC1	230/1	83,6	1,35	112
Компакт 412B4 EC1	230/1	103,0	1,35	115
Компакт 417B2 EC3	400/3	57,5	2,20	109
Компакт 417B3 EC3	400/3	83,6	2,20	112
Компакт 417B4 EC3	400/3	103,0	2,20	115

Размеры, мм

Модель	A	B	C	D	E	F	G	H	I	Ød**
Компакт 41В2	500	925	1460	700	400	570	65	1075	300	3/4"
Компакт 41В3	500	925	1460	700	400	570	65	1075	300	3/4"
Компакт 41В4	500	925	1460	700	400	570	65	1075	300	3/4"
Компакт 42В2	500	925	1460	700	400	570	65	1075	300	3/4"
Компакт 42В3	500	925	1460	700	400	570	65	1075	300	3/4"
Компакт 42В4	500	925	1460	700	400	570	65	1075	300	3/4"
Компакт 412B2 EC1	500	925	1225	700	400	505	65	1090	300	3/4"
Компакт 412B3 EC1	500	925	1225	700	400	505	65	1090	300	3/4"
Компакт 412B4 EC1	500	925	1225	700	400	505	65	1090	300	3/4"
Компакт 417B2 EC3	500	925	1225	700	400	505	65	1090	300	3/4"
Компакт 417B3 EC3	500	925	1225	700	400	505	65	1090	300	3/4"
Компакт 417B4 EC3	500	925	1225	700	400	505	65	1090	300	3/4"
