Приточные установки Компакт 3127

Приточные установки Компакт 3

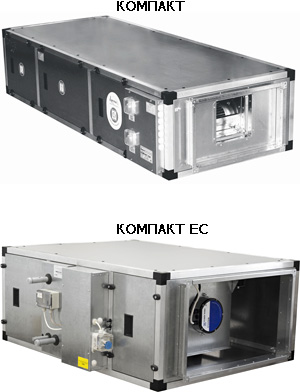

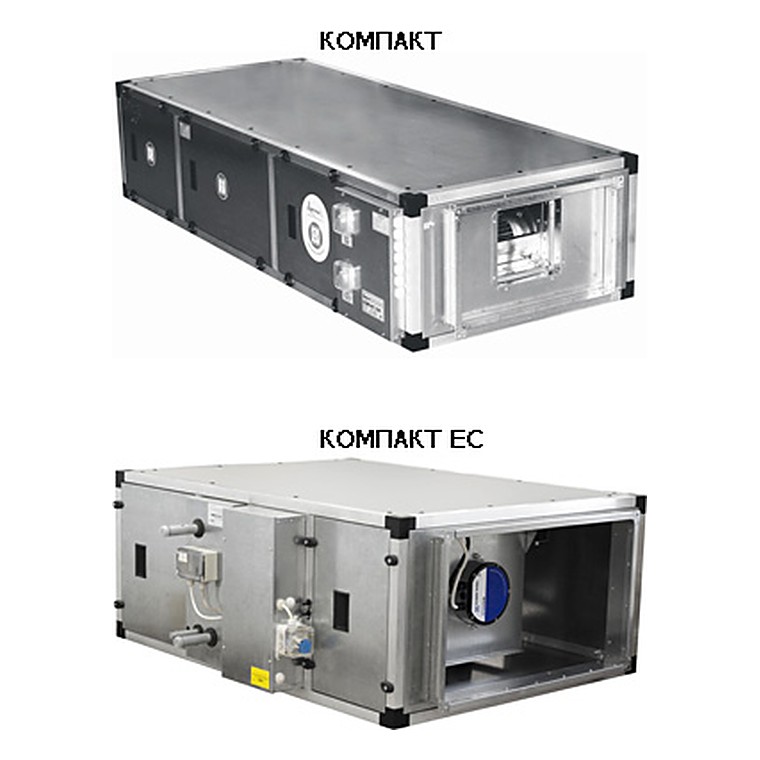

Приточные установки Компакт - это продуманное решение для вентиляции зданий и сооружений различного назначения. Разнообразие типоразмеров установок позволяет подобрать оптимальное решение в каждом конкретном случае. В компактном тепло-, звукоизолированном корпусе с толщиной изоляции 25 мм размещены: фильтр класса очистки G3, водяной или электрический калорифер и вентилятор с загнутыми вперед лопатками (двигатель с короткозамкнутым ротором в установках Компакт-3 или энергоэффективный электронно-коммутируемый двигатель (EC-двигатель) в установках Компакт-3 ЕС). Для индикации степени загрязнения фильтра предусмотрен датчик давления. Системы управления и защиты Для управления работой приточных установок разработаны стандартные модули управления, обеспечивающие следующие функции:

• поддержание заданной температуры приточного воздуха;
• регулирование скорости вращения вентилятора;
• управление работой электрического нагревателя;
• управление приводом регулирующего вентиля (для установок с водяным калорифером);
• управление приводом воздушной заслонки;
• защита электродвигателя вентилятора от перегрева и короткого замыкания;
• защита электродвигателя циркуляционного насоса от перегрева и короткого замыкания (для установок с водяным калорифером);
• защита водяного калорифера от замораживания по минимальной температуре обратной воды (для установок с водяным калорифером);
• при аварийных ситуациях и по команде пожарной сигнализации переход системы в режим «Авария»;
• контроль работы двигателя вентилятора;
• контроль загрязнения фильтра;
• сигнализация рабочего и аварийного режима, а также загрязнения фильтра (лампы «Работа», «Авария», «Фильтр» на пульте управления).

Установки с электрическим калорифером оснащены двухступенчатой защитой от перегрева. Установки с водяным калорифером оснащены капиллярным термостатом защиты нагревателя от замораживания по минимальной температуре воздуха. Установки Компакт ЕС могут быть подключены к системе диспетчеризации, что позволяет дистанционно задавать режимы работы установки и вести мониторинг ее работы. Монтаж Установки с электрокалорифером можно устанавливать в любом положении. Установки с водяным калорифером необходимо монтировать в положении, обеспечивающим беспрепятственное удаление воздуха из нагревателя. Аксессуары Модули управления, выносной пульт управления, узлы обвязки водяного калорифера, воздушный клапан, шумоглушители, воздухораспределительные и регулирующие устройства и т.д.

Технические характеристики

Модель	Напряжение, В/Ф	Мощность	Мощность	Вес, кг
		нагревателя, кВт	вентилятора, кВт
Компакт 3127	400/3	27,0	1,5	122
Компакт 3132	400/3	32,0	1,5	122
Компакт 3145	400/3	45,0	1,5	126
Компакт 31В2М	400/3	43,5*	1,1	105
Компакт 31В3М	400/3	64,5*	1,1	107
Компакт 31В4М	400/3	80,9*	1,1	109
Компакт 307В2 EC1	230/1	31,3*	0,5	81
Компакт 307В3 EC1	230/1	46,3*	0,5	83
Компакт 307В4 EC1	230/1	57,7*	0,5	85

Размеры, мм

Модель	A	B	C	D	E	F	G	H	I	Ød**
Компакт 3127	425	730	1640	500	300	–	–	794	–	–
Компакт 3132	425	730	1640	500	300	–	–	794	–	–
Компакт 3145	425	730	1640	500	300	–	–	794	–	–
Компакт 31В2М	410	730	1440	500	300	570	33	900	260	3/4"
Компакт 31В3М	410	730	1440	500	300	570	43	900	260	3/4"
Компакт 31В4М	410	730	1440	500	300	570	65	900	260	3/4"
Компакт 307В2 EC1	425	730	1145	500	300	515	33	900	260	3/4"
Компакт 307В3 EC1	425	730	1145	500	300	515	43	900	260	3/4"
Компакт 307В4 EC1	425	730	1145	500	300	505	65	900	260	3/4"
