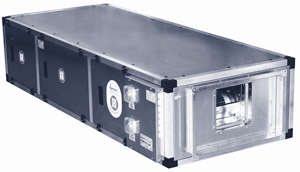

Приточные установки Компакт 1, Компакт 2
Приточные установки Компакт – это продуманное решение для вентиляции зданий и сооружений различного назначения. Разнообразие типоразмеров установок позволяет подобрать оптимальное решение в каждом конкретном случае.
В компактном тепло-, звукоизолированном корпусе с толщиной изоляции 25 мм размещены: фильтр класса очистки G3, водяной или электрический калорифер и вентилятор с загнутыми вперед лопатками (асинхронный двигатель с внешним ротором). Для индикации степени загрязнения фильтра предусмотрен датчик давления.
Системы управления и защиты
Для управления работой приточных установок разработаны стандартные модули управления SCM…N, обеспечивающие следующие функции:
- поддержание заданной температуры приточного воздуха;
- регулирование скорости вращения вентилятора;
- управление работой электрического нагревателя;
- управление приводом регулирующего вентиля (для установок с водяным калорифером);
- управление приводом воздушной заслонки;
- защита электродвигателя вентилятора от перегрева и короткого замыкания;
- защита электродвигателя циркуляционного насоса от перегрева и короткого замыкания (для установок с водяным калорифером);
- защита водяного калорифера от замораживания по минимальной температуре обратной воды (для установок с водяным калорифером);
- при аварийных ситуациях и по команде пожарной сигнализации переход системы в режим «Авария»;
- контроль загрязнения фильтра;
- сигнализация рабочего и аварийного режима, а также загрязнения фильтра (лампы «Работа», «Авария», «Фильтр» на пульте управления).
Установки с электрическим калорифером оснащены двухступенчатой защитой от перегрева. Установки с водяным калорифером оснащены капиллярным термостатом защиты нагревателя от замораживания по минимальной температуре воздуха.
Монтаж
Установки с электрокалорифером можно устанавливать в любом положении. Установки с водяным калорифером необходимо монтировать в положении, обеспечивающим беспрепятственное удаление воздуха из нагревателя.
Аксессуары
Модули управления, выносной пульт управления, узлы обвязки водяного калорифера, воздушный клапан, шумоглушители, воздухораспределительные и регулирующие устройства и т.д.
Технические характеристики
| Модель | Напряжение, В/Ф | Мощность | Мощность | Вес, кг |
| нагревателя, кВт | вентилятора, кВт | |||
| Компакт 1109М | 400/3 | 9,0 | 0,3 | 52 |
| Компакт 1112М | 400/3 | 12,0 | 0,3 | 52 |
| Компакт 1115М | 400/3 | 15,0 | 0,3 | 53 |
| Компакт 11В2М | 230/1 | 15,0* | 0,3 | 43 |
| Компакт 11В3М | 230/1 | 19,4* | 0,3 | 44 |
| Компакт 11В4М | 230/1 | 24,8* | 0,3 | 45 |
| Компакт 2112М | 400/3 | 12,0 | 0,6 | 82 |
| Компакт 2117М | 400/3 | 17,0 | 0,6 | 83 |
| Компакт 2127М | 400/3 | 27,0 | 0,6 | 84 |
| Компакт 21В2М | 230/1 | 25,2* | 0,6 | 56 |
| Компакт 21В3М | 230/1 | 35,8* | 0,6 | 58 |
| Компакт 21В4М | 230/1 | 44,1* | 0,6 | 59 |

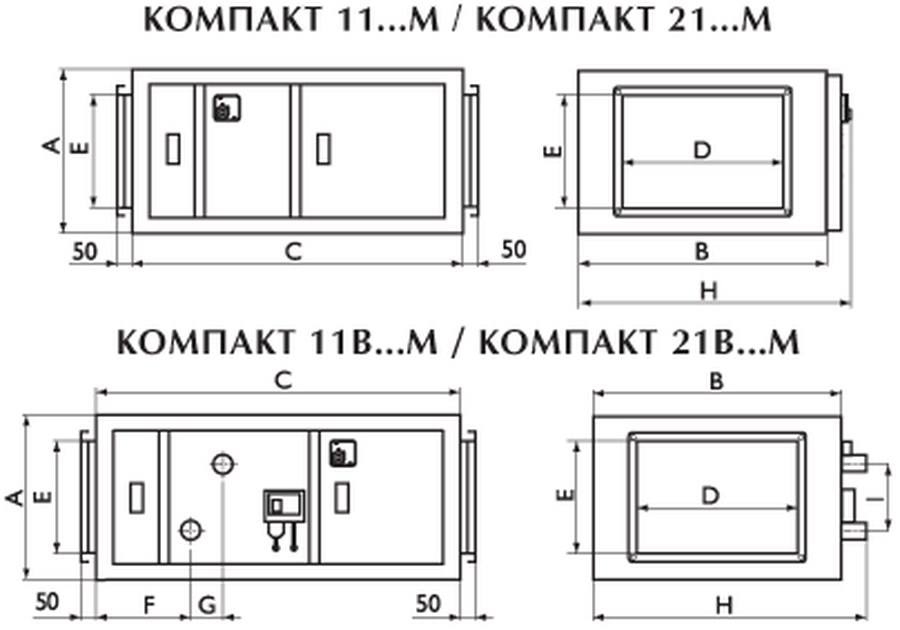

Размеры, мм
| Модель | A | B | C | D | E | F | G | H | I | Ød** |
| Компакт 1109М | 320 | 570 | 1070 | 400 | 200 | – | – | 630 | – | – |
| Компакт 1112М | 320 | 570 | 1070 | 400 | 200 | – | – | 630 | – | |
| Компакт 1115М | 320 | 570 | 1070 | 400 | 200 | – | – | 630 | – | – |
| Компакт 11В2М | 320 | 570 | 835 | 400 | 200 | 280 | 33 | 670 | 165 | 1/2″ |
| Компакт 11В3М | 320 | 570 | 835 | 400 | 200 | 280 | 43 | 670 | 165 | 1/2″ |
| Компакт 11В4М | 320 | 570 | 835 | 400 | 200 | 280 | 65 | 670 | 165 | 1/2″ |
| Компакт 2112М | 390 | 670 | 1170 | 500 | 250 | – | – | – | – | – |
| Компакт 2117М | 390 | 670 | 1170 | 500 | 250 | – | – | – | – | – |
| Компакт 2127М | 390 | 670 | 1170 | 500 | 250 | – | – | – | – | – |
| Компакт 21В2М | 390 | 670 | 835 | 500 | 250 | 290 | 33 | 780 | 235 | 1/2″ |
| Компакт 21В3М | 390 | 670 | 835 | 500 | 250 | 290 | 43 | 780 | 235 | 1/2″ |
| Компакт 21В4М | 390 | 670 | 835 | 500 | 250 | 290 | 65 | 780 | 235 | 1/2″ |
