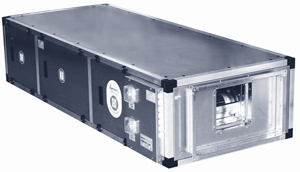

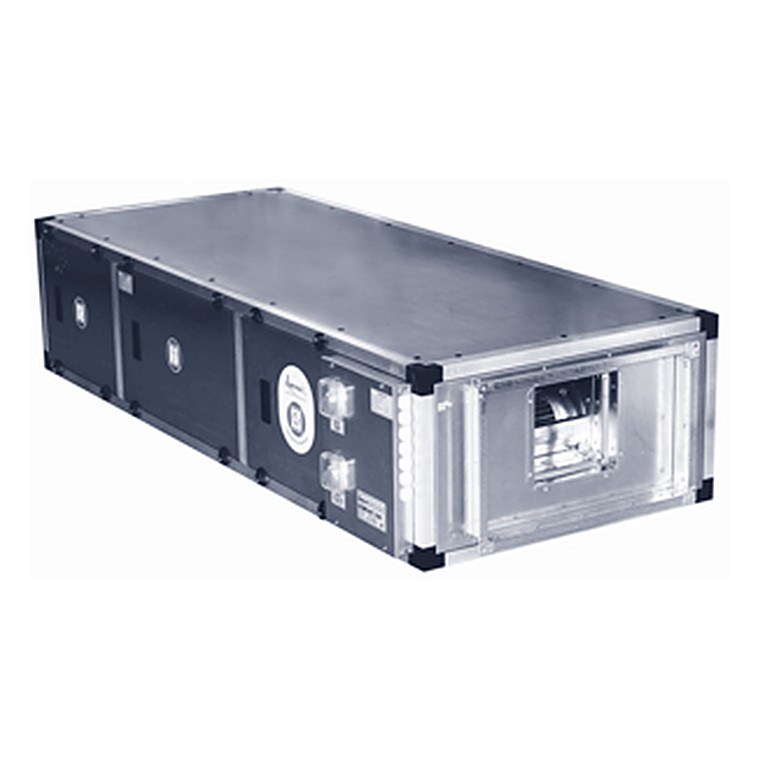

Приточные установки Компакт 1109М

Приточные установки Компакт 1, Компакт 2

Приточные установки Компакт – это продуманное решение для вентиляции зданий и сооружений различного назначения. Разнообразие типоразмеров установок позволяет подобрать оптимальное решение в каждом конкретном случае. В компактном тепло-, звукоизолированном корпусе с толщиной изоляции 25 мм размещены: фильтр класса очистки G3, водяной или электрический калорифер и вентилятор с загнутыми вперед лопатками (асинхронный двигатель с внешним ротором). Для индикации степени загрязнения фильтра предусмотрен датчик давления. Системы управления и защиты Для управления работой приточных установок разработаны стандартные модули управления SCM…N, обеспечивающие следующие функции:

• поддержание заданной температуры приточного воздуха;
• регулирование скорости вращения вентилятора;
• управление работой электрического нагревателя;
• управление приводом регулирующего вентиля (для установок с водяным калорифером);
• управление приводом воздушной заслонки;
• защита электродвигателя вентилятора от перегрева и короткого замыкания;
• защита электродвигателя циркуляционного насоса от перегрева и короткого замыкания (для установок с водяным калорифером);
• защита водяного калорифера от замораживания по минимальной температуре обратной воды (для установок с водяным калорифером);
• при аварийных ситуациях и по команде пожарной сигнализации переход системы в режим «Авария»;
• контроль загрязнения фильтра;
• сигнализация рабочего и аварийного режима, а также загрязнения фильтра (лампы «Работа», «Авария», «Фильтр» на пульте управления).

Установки с электрическим калорифером оснащены двухступенчатой защитой от перегрева. Установки с водяным калорифером оснащены капиллярным термостатом защиты нагревателя от замораживания по минимальной температуре воздуха. Монтаж Установки с электрокалорифером можно устанавливать в любом положении. Установки с водяным калорифером необходимо монтировать в положении, обеспечивающим беспрепятственное удаление воздуха из нагревателя. Аксессуары Модули управления, выносной пульт управления, узлы обвязки водяного калорифера, воздушный клапан, шумоглушители, воздухораспределительные и регулирующие устройства и т.д.

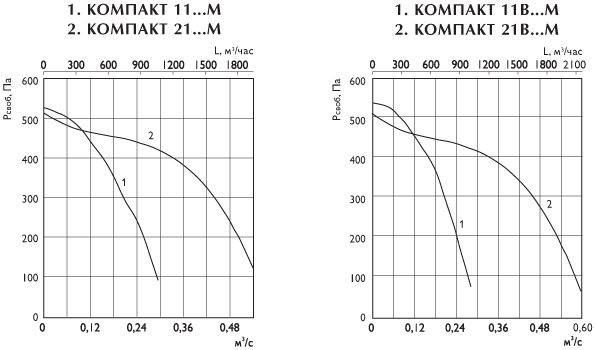

Технические характеристики

Модель	Напряжение, В/Ф	Мощность	Мощность	Вес, кг
		нагревателя, кВт	вентилятора, кВт
Компакт 1109М	400/3	9,0	0,3	52
Компакт 1112М	400/3	12,0	0,3	52
Компакт 1115М	400/3	15,0	0,3	53
Компакт 11В2М	230/1	15,0*	0,3	43
Компакт 11В3М	230/1	19,4*	0,3	44
Компакт 11В4М	230/1	24,8*	0,3	45
Компакт 2112М	400/3	12,0	0,6	82
Компакт 2117М	400/3	17,0	0,6	83
Компакт 2127М	400/3	27,0	0,6	84
Компакт 21В2М	230/1	25,2*	0,6	56
Компакт 21В3М	230/1	35,8*	0,6	58
Компакт 21В4М	230/1	44,1*	0,6	59

Размеры, мм

Модель	A	B	C	D	E	F	G	H	I	Ød**
Компакт 1109М	320	570	1070	400	200	-	-	630	-	-
Компакт 1112М	320	570	1070	400	200	-	-	630		-
Компакт 1115М	320	570	1070	400	200	-	-	630	-	-
Компакт 11В2М	320	570	835	400	200	280	33	670	165	1/2"
Компакт 11В3М	320	570	835	400	200	280	43	670	165	1/2"
Компакт 11В4М	320	570	835	400	200	280	65	670	165	1/2"
Компакт 2112М	390	670	1170	500	250	-	-	-	-	-
Компакт 2117М	390	670	1170	500	250	-	-	-	-	-
Компакт 2127М	390	670	1170	500	250	-	-	-	-	-
Компакт 21В2М	390	670	835	500	250	290	33	780	235	1/2"
Компакт 21В3М	390	670	835	500	250	290	43	780	235	1/2"
Компакт 21В4М	390	670	835	500	250	290	65	780	235	1/2"
