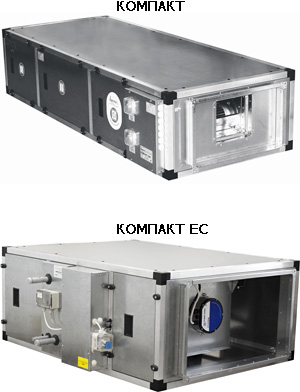

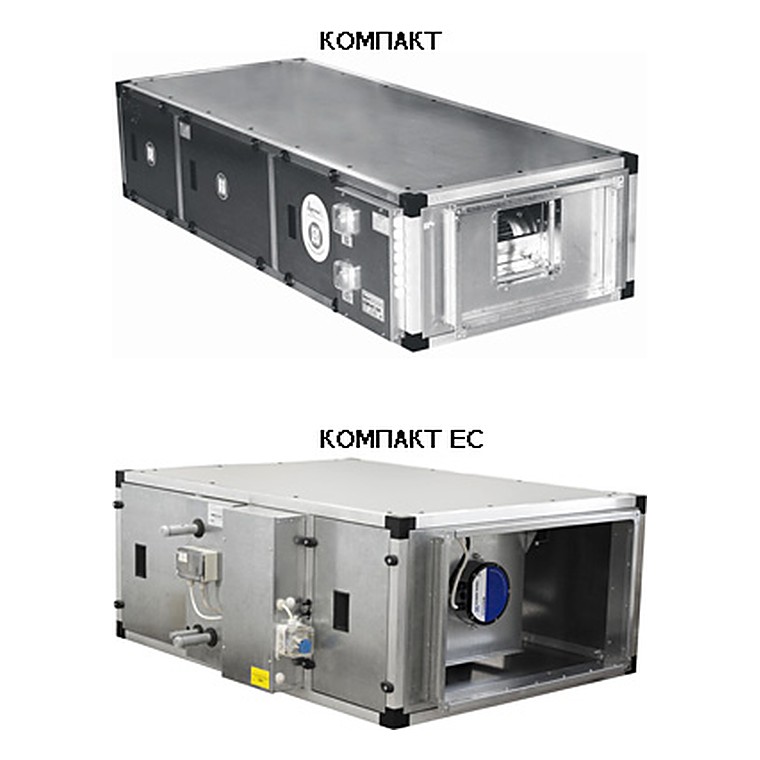

Приточная установка Компакт 618В2 EC3

Приточные установки Компакт 6

Приточные установки Компакт – это продуманное решение для вентиляции зданий и сооружений различного назначения. Разнообразие типоразмеров установок позволяет подобрать оптимальное решение в каждом конкретном случае. В компактном тепло-, звукоизолированном корпусе с толщиной изоляции 25 мм размещены: фильтр класса очистки G3, водяной калорифер и вентилятор с загнутыми вперед лопатками (двигатель с короткозамкнутым ротором в установках Компакт-6 или энергоэффективный электронно-коммутируемый двигатель (EC-двигатель) в установках Компакт-6 ЕС). Для индикации степени загрязнения фильтра предусмотрен датчик давления. Системы управления и защиты Для управления работой приточных установок разработаны стандартные модули управления, обеспечивающие следующие функции:

• поддержание заданной температуры приточного воздуха;
• регулирование скорости вращения вентилятора;
• управление приводом регулирующего вентиля;
• управление приводом воздушной заслонки;
• защита электродвигателя вентилятора от перегрева и короткого замыкания;
• защита электродвигателя циркуляционного насоса от перегрева и короткого замыкания (для установок с водяным калорифером);
• защита водяного калорифера от замораживания по минимальной температуре обратной воды (для установок с водяным калорифером);
• при аварийных ситуациях и по команде пожарной сигнализации переход системы в режим «Авария»;
• контроль работы двигателя вентилятора;
• контроль загрязнения фильтра;
• сигнализация рабочего и аварийного режима, а также загрязнения фильтра (лампы «Работа», «Авария», «Фильтр» на пульте управления).

Установки с водяным калорифером оснащены капиллярным термостатом защиты нагревателя от замораживания по минимальной температуре воздуха. Установки Компакт ЕС могут быть подключены к системе диспетчеризации, что позволяет дистанционно задавать режимы работы установки и вести мониторинг ее работы. Монтаж Установки с водяным калорифером необходимо монтировать в положении, обеспечивающим беспрепятственное удаление воздуха из нагревателя. Аксессуары Модули управления, выносной пульт управления, узлы обвязки водяного калорифера, воздушный клапан, шумоглушители, воздухораспределительные и регулирующие устройства и т.д.

Технические характеристики

Модель	Напряжение, В/Ф	Мощность	Мощность	Вес, кг
		нагревателя*, кВт	вентилятора, кВт
Компакт 61В2	400/3	99,1	3,0	193
Компакт 61В3	400/3	144,2	3,0	197
Компакт 61В4	400/3	177,7	3,0	201
Компакт 62В2	400/3	99,1	4,0	199
Компакт 62В3	400/3	144,2	4,0	203
Компакт 62В4	400/3	177,7	4,0	207
Компакт 618В2 EC3	400/3	99,1	4,1	160
Компакт 618В3 EC3	400/3	144,2	4,1	164
Компакт 618В4 EC3	400/3	177,7	4,1	168

Размеры, мм

Модель	A	B	C	D	E	F	G	H	I	Ød**
Компакт 61В2	640	1120	1500	1000	500	530	38	1300	455	1"
Компакт 61В3	640	1120	1500	1000	500	530	43	1300	455	1"
Компакт 61В4	640	1120	1500	1000	500	520	65	1300	455	1"
Компакт 62В2	640	1120	1500	1000	500	530	38	1300	455	1"
Компакт 62В3	640	1120	1500	1000	500	530	43	1300	455	1"
Компакт 62В4	640	1120	1500	1000	500	520	65	1300	455	1"
Компакт 618В2 EC3	640	1120	1285	1000	500	515	38	1300	455	1"
Компакт 618В3 EC3	640	1120	1285	1000	500	515	43	1300	455	1"
Компакт 618В4 EC3	640	1120	1285	1000	500	505	65	1300	455	1"
